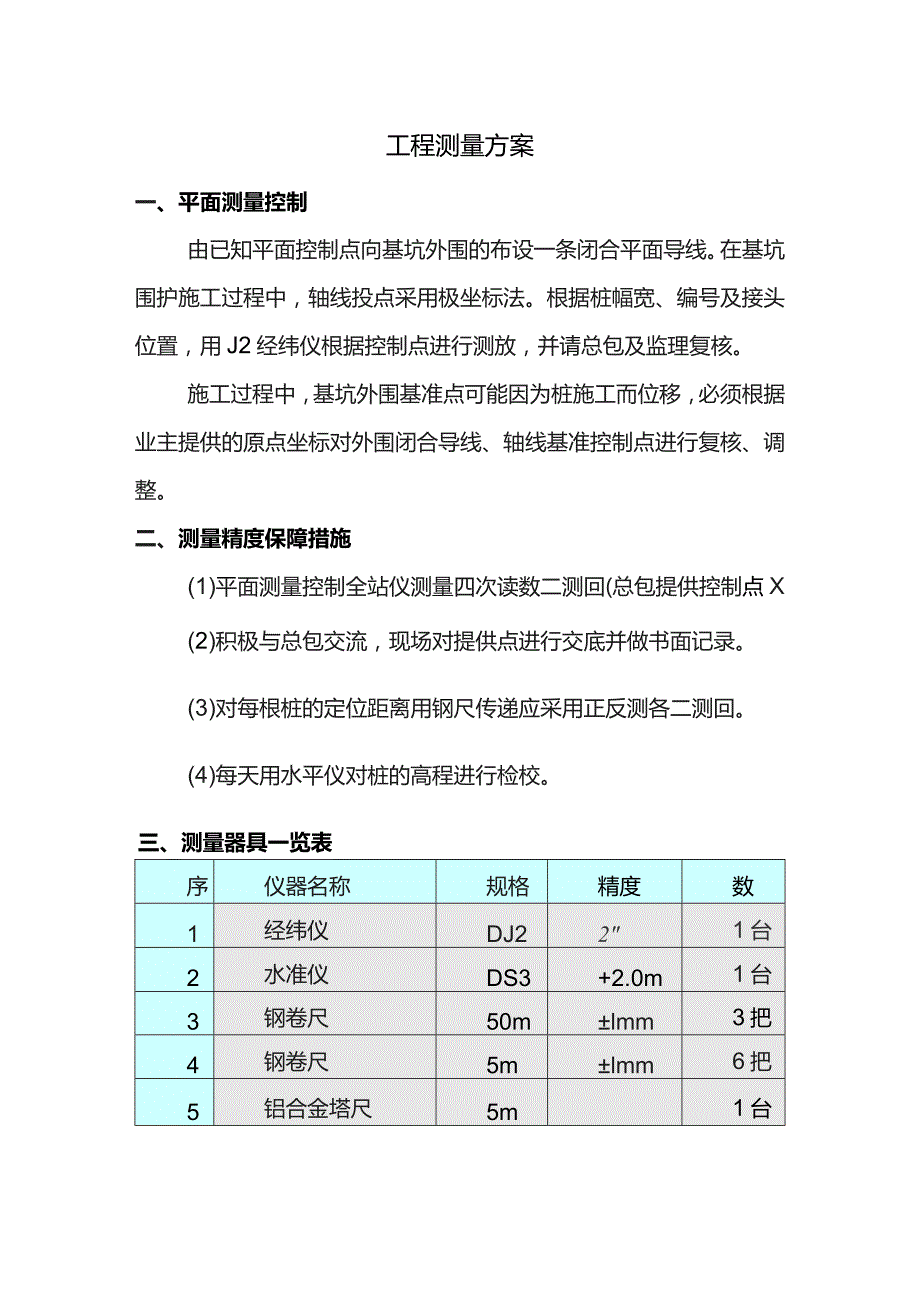

工程测量方案一、平面测量控制由已知平面控制点向基坑外围的布设一条闭合平面导线。在基坑围护施工过程中，轴线投点采用极坐标法。根据桩幅宽、编号及接头位置，用J2经纬仪根据控制点进行测放，并请总包及监理复核。施工过程中，基坑外围基准点可能因为桩施工而位移，必须根据业主提供的原点坐标对外围闭合导线、轴线基准控制点进行复核、调整。二、测量精度保障措施(1)平面测量控制全站仪测量四次读数二测回(总包提供控制点X(2)积极与总包交流，现场对提供点进行交底并做书面记录。(3)对每根桩的定位距离用钢尺传递应采用正反测各二测回。(4)每天用水平仪对桩的高程进行检校。三、测量器具一览表序仪器名称规格精度数1经纬仪DJ221台2水准仪DS3+2.0m1台3钢卷尺50mlmm3把4钢卷尺5mlmm6把5铝合金塔尺5m1台
