《防水施工专项施工方案.docx》由会员分享，可在线阅读，更多相关《防水施工专项施工方案.docx（50页珍藏版）》请在第壹文秘上搜索。

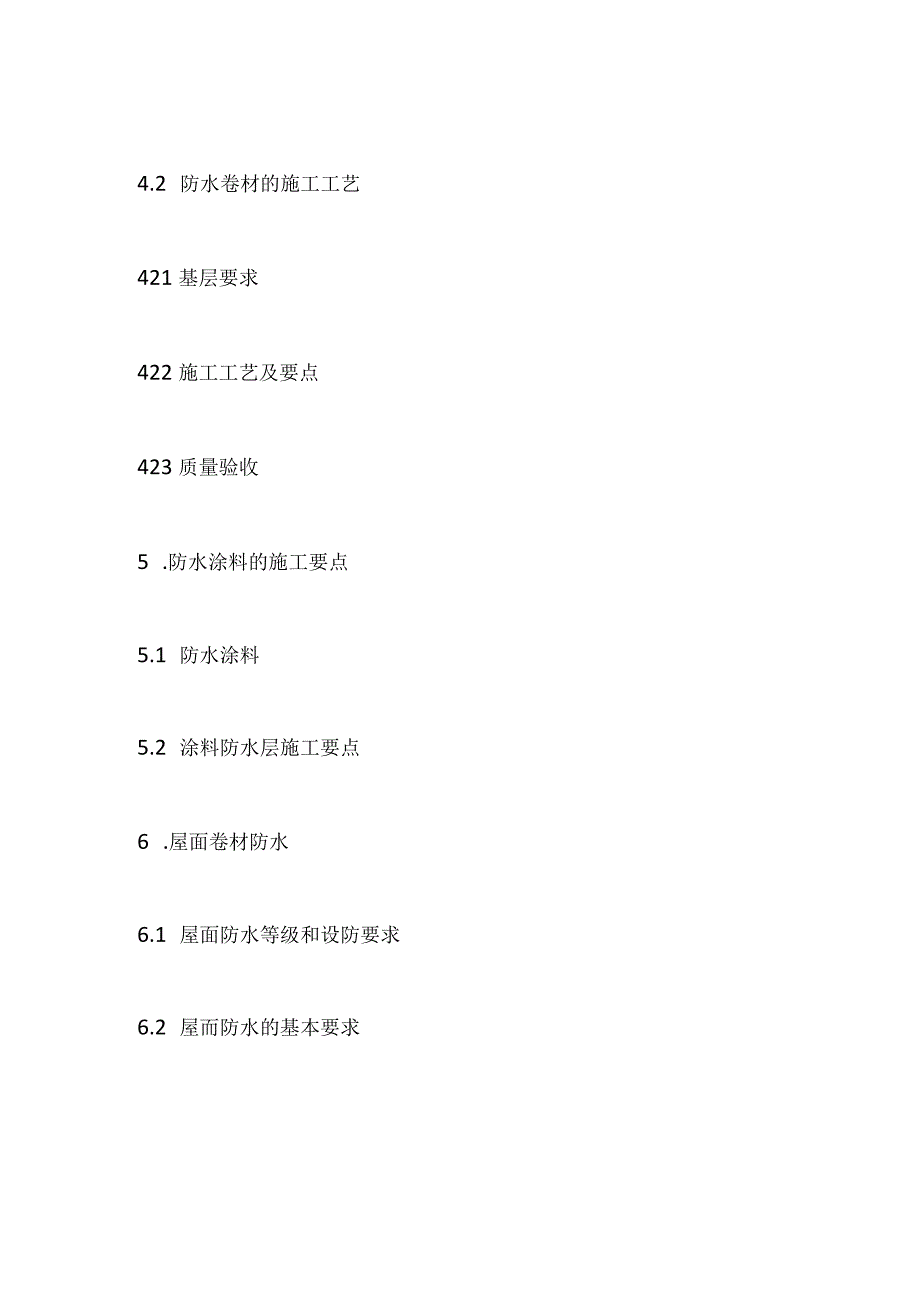

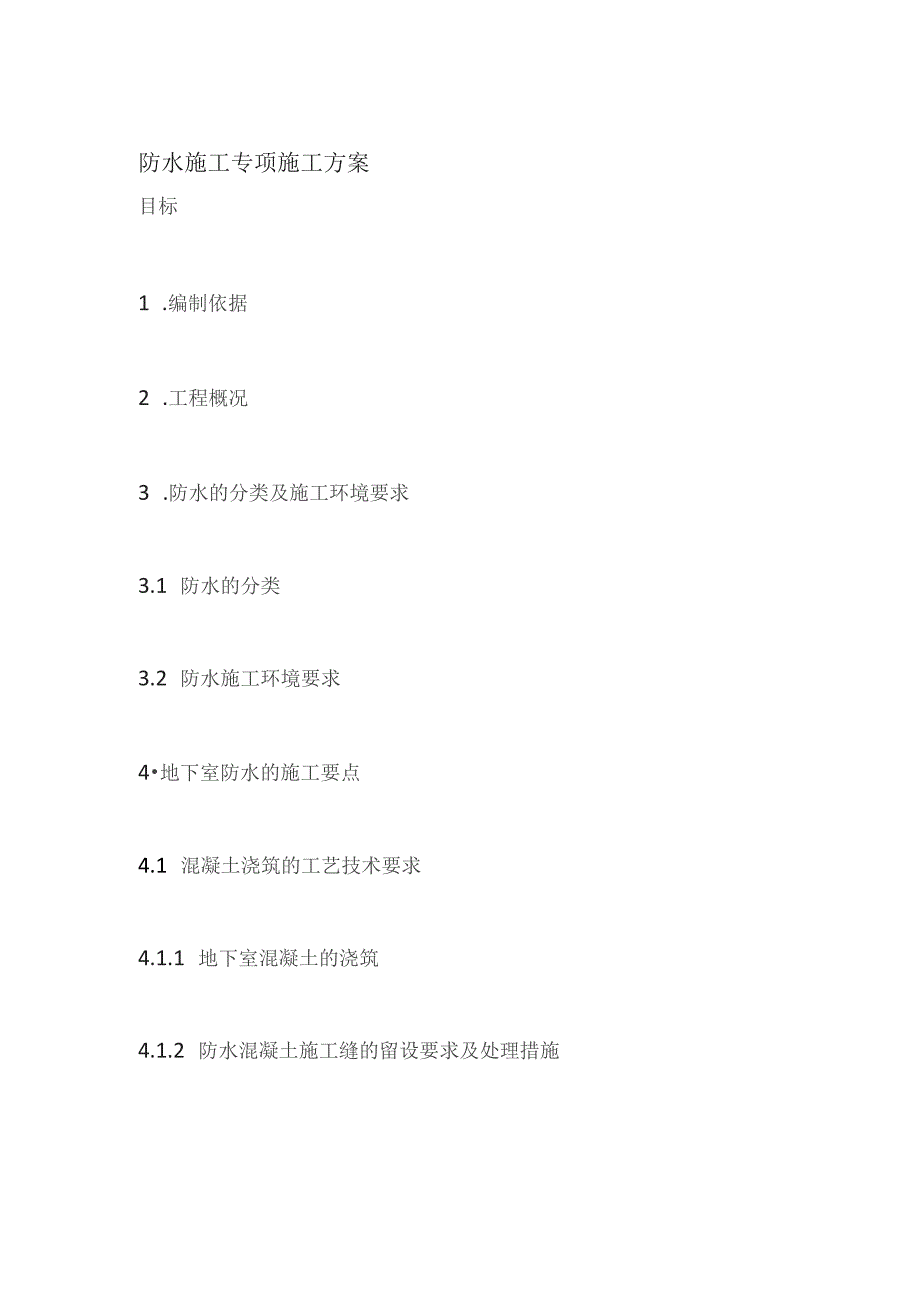

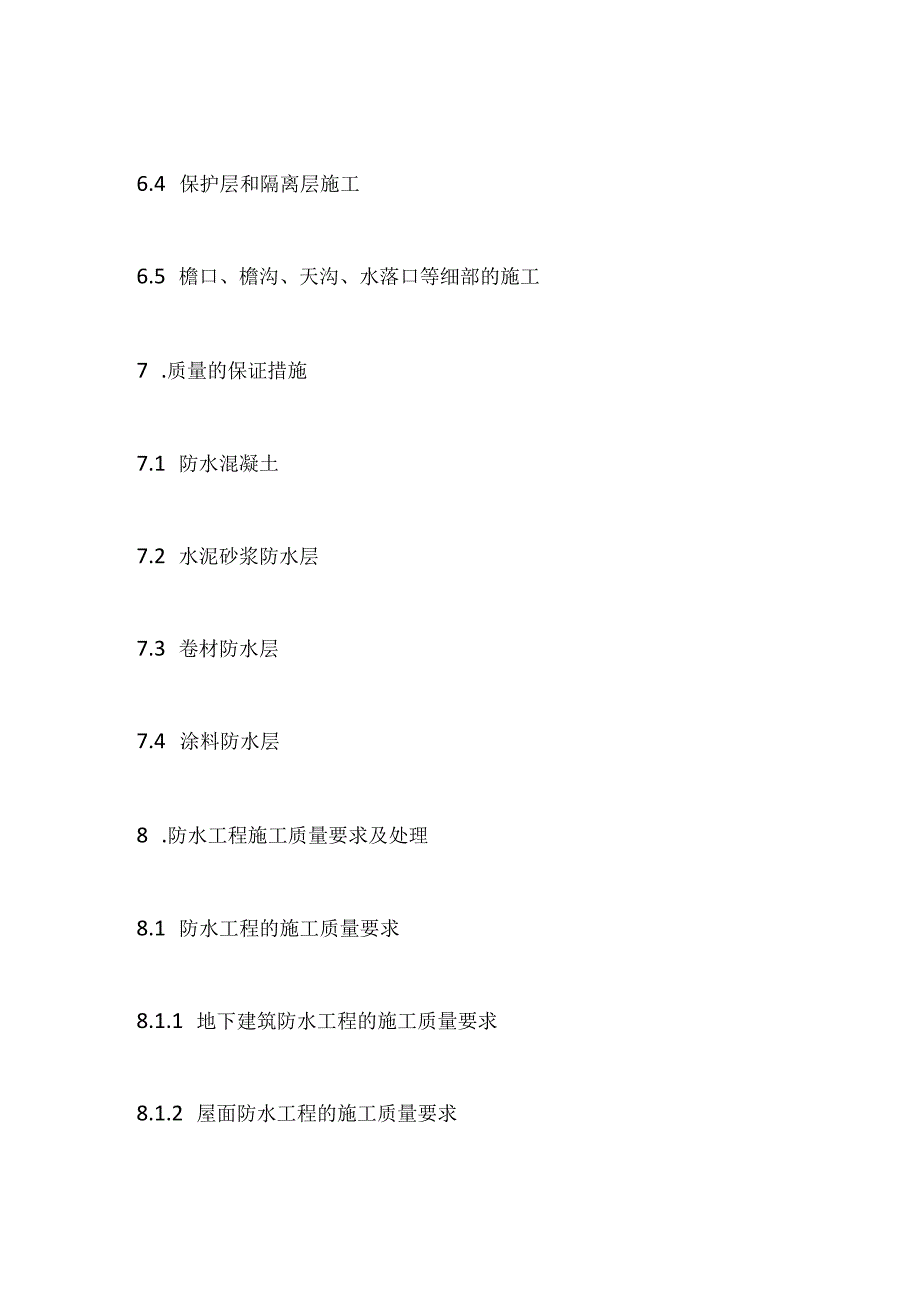

1、防水施工专项施工方案目标1 .编制依据2 .工程概况3 .防水的分类及施工环境要求3.1 防水的分类3.2 防水施工环境要求4地下室防水的施工要点4.1 混凝土浇筑的工艺技术要求4.1.1 地下室混凝土的浇筑4.1.2 防水混凝土施工缝的留设要求及处理措施4.2 防水卷材的施工工艺421基层要求422施工工艺及要点423质量验收5 .防水涂料的施工要点5.1 防水涂料5.2 涂料防水层施工要点6 .屋面卷材防水6.1 屋面防水等级和设防要求6.2 屋而防水的基本要求6.4 保护层和隔离层施工6.5 檐口、檐沟、天沟、水落口等细部的施工7 .质量的保证措施7.1 防水混凝土7.2 水泥砂浆防水层
2、7.3 卷材防水层7.4 涂料防水层8 .防水工程施工质量要求及处理8.1 防水工程的施工质量要求8.1.1 地下建筑防水工程的施工质量要求8.1.2 屋面防水工程的施工质量要求8.1.3 室内防水工程的施工质量要求8.2 防水工程的施工质量问题处理8.2.1 地下防水工程施工质量问题处理8.2.2 屋面防水工程施工质量问题处理9成品保护9.1 成品保护管理工作9.2 成品率保护措施1编制依据1.1 施工图纸、图纸审查意见、设计变更、图纸会审记录。1.2 国家强制性技术质量标准、施工验收规范、规程。1.3 国家、行业及地方有关政策、法律、法令、法规。L4现行相关规范、标准、法律及法规等;地下建
3、筑防水构造10J301平屋面建筑构造12J201屋面工程质量验收规范GB50207-2012地下防水工程质量验收规范GB50208-2011建筑工程施工质量验收统一标准GB50300-2013混凝土结构工程施工质量验收规范GB50204-20152 .工程概况地下室底板防水：侧壁防水:屋而防水:地下室底板、覆土以下外墙、顶板凡有穿墙管道处的防水做法见IOJ301(1/54地下室底板、覆土以下外墙、顶板后浇带防水做法：3 .防水的分类及施工环境要求3.1 防水的分类地下工程防水等级分为4级，各级标准应符合下表要求：地下工程防水等级标准屋面防水等级分为2级，具体参照下表:屋面防水等级和设防要求3.
4、2 防水施工环境要求地下防水工程施工期间，必须保持地下水稳定在工程底部最低高程50Omm以下，必要时采取降水措施，保持基坑干燥。室内防水施工时，基层必须干燥，含水率不大于10%。屋面防水施工时，基层应清洁、干燥，含水率不大于10%。防水工程的防水层不得在雨天、雪天和五级及以上大风时施工,其施工环境的气温应符合下表规定：防水层施工环境气温条件4地下室防水的施工要点4.1 混凝土浇筑的工艺技术要求4.1.1 地下室混凝土的浇筑1、本工程地下室防水混凝土等级为P8,混凝土强度等级为C35C50,基础保护层为50mm,地下室外墙迎水面保护层为50mm。点我：领取工程大礼包2、防水混凝土的配合比应经试验
5、确定，并应符合下列规定水泥宜选用普通硅酸盐水泥或硅酸盐水泥，采用其他水泥应经试验确定。试配要求的抗渗水压值应比设计值提高0.2MPa。总量不宜小于320kgm3,其中水泥用量不得少于280kgm3,粉煤灰掺量宜为胶凝材料总量的20%30%,硅粉的掺量宜为胶凝材料总量的2%5%。普通防水混凝土坍落度不宜大于50mm,泵送时入泵坍落度宜为Ioo140mm水胶比不得大于0.50,有侵蚀性介质时水胶比不得大于0.45。砂率宜为35%40%,泵送时可增至45%。灰砂比宜为1:1.51:2.5。混凝土的拌合物的氯离子含量不应超过胶凝材料总量的Ol%,混凝土中各类材料的总碱量即氧化钠含量不得大于3kgm3。
6、4.1.2 防水混凝土施工缝的留设要求及处理措施防水混凝土应连续浇筑，宜少留施工缝；当留设施工缝时，应符合下列规定：A、墙体水平施工缝不应留在剪力最大处或底板与侧墙的交接处,应留在高出底板表面不小于30Omm的墙体上。B、垂直施工缝应避开地下水和裂隙水较多的地段，并宜与变形缝相结合。本工程地下室底板水平施工缝设在地下室墙板上，高出底板面300mm,并按设计规范要求，设置钢板止水带；垂直施工缝设在后浇带处。防水混凝土施工缝的处理施工缝应按设计及规范要求做好施工缝防水构造；施工缝的施工应符合下列规范：A、水平施工缝浇筑混凝土前，应将其表面浮浆和杂物清除，然后铺设净浆或涂刷混凝土界面处理剂、水泥基渗
7、透结晶型防水涂料等材料，再铺3050mm厚的1:1水泥砂浆，并应及时浇筑混凝土。B、垂直施工缝浇筑混凝土前，应将其表面清理干净，再涂刷混凝土界面处理剂或水泥基渗透结晶型防水涂料，并应及时浇筑混凝土。C、遇水膨胀止水条（胶）应与接缝表面密贴；选用的遇水膨胀止水条（胶）应具有缓胀性能，7d的净膨胀率不宜大于最终膨胀率的60%,最终膨胀率宜大于220%。地下室顶梁、板施工缝制做后浇带处4.1.3 混凝土浇筑方法及养护地下室混凝土浇筑时，采用插入式振捣器振捣，每一振点的振捣时间，应使混凝土不再往上冒气泡，表面不再呈现浮浆和不再沉落时为止。混凝土振捣时，振捣器应快插慢拔，移动间距不宜大于振捣器作用半径的
8、L5倍,与模板的距离不应大于其作用半径的0.5倍。地下室墙板混凝土采用分层浇筑，每层厚度为300500mm,上层混凝土振捣时振捣器应插入下层混凝土内的深度应不小于50mm地下室墙板混凝土振捣采用二次振捣法，即在第一次振捣完毕后，间隔2030分钟进行二次振捣，有效排出混凝土的气体和多余水分，提高混凝土的密实度，加大混凝土自身的防水性能。底板混凝土的浇筑采用一次成形，依次推进的方法。混凝土浇筑过程中，应经常观察模板、支架、钢筋、预埋件和预留孔洞的情况，当发现有变形、移位时，应及时采取措施进行处理。为减少混凝土表面出现裂纹，地下室底板混凝土收光采用三次抹压，第一次用两米的铝合金刮尺按标高初步刮平，第
9、二次用收光机收平抹光，第三次待混凝土初凝后终凝前，人工用铁板慢压。地下室墙板及底板浇筑完成后，应及时进行养护，养护时间不小于14天。底板混凝土养护采用塑料薄膜布养护，其外表面全部应覆盖包裹严密，并应保护塑料布内有凝结水。顶板及底板已浇筑的混凝土强度达到1.2N/mm2之前，不得在其上踩踏或安装模板及支撑架等。4.2 防水卷材的施工工艺4.2.1 基层要求1、铺贴卷材前，处理好基层。基层若有缺陷或集水等现象，必须进行处理，合格后方可进行防水层施工。2、阴阳角，均应做成圆角或钝角。圆角半径和钝角尺寸应符合设计要求。4.2.2 施工工艺及要点清理修补基层一一涂刷基层处理剂一一铺贴卷材附加层一一铺贴卷
10、材一一热熔封边一一蓄水试验一一保护层1 .清理修补基层：基层为一次压光的结构层或砂浆找平层，施工前将验收合格的基层表面尘土、杂物清理干净，保证表层平整、坚实、干燥、清洁，且不得有起砂、开裂和空鼓等缺陷，所有阴阳角处应做成半径为50mm的圆弧形，内排水的水落口周围应做成略低的凹坑。2 .涂刷基层处理剂：涂刷基层处理剂前，应用高压吹风机，将基层表面浮灰吹净。基层表面含水率应不大于9%,简易检验方法是将Im卷材平坦地干铺在找平层上，静置3-4h后掀开检查，找平层覆盖部位与卷材上未见水印，即可施工。基层处理剂应与卷材的材性相容，采用将氯丁橡胶沥青胶粘剂做基层处理剂，应按使用说明书将氯丁橡胶沥青胶粘剂加
11、入工业汽油稀释，搅拌均匀，用长把滚刷均匀涂刷于基层表面上，常温经过4h后，开始铺贴卷材。3铺贴卷材附加层：施工防水层前，在女儿墙、水落口、管根、天沟、檐口、阴阳角等细部先做防水附加层，附加的范围应符合设计和屋面工程技术规范的规定。4铺贴卷材：高聚物SBS改性沥青卷材热熔法施工环境气温不宜低于-10C。卷材的层数、厚度应符合设计要求。多层铺设时接缝应错开。将SBS改性沥青防水卷材剪成相应尺寸，用原卷心卷好备用；铺贴时随放卷随用火焰喷枪加热基层和卷材的交界处，喷枪距加热面300mm左右，经往返均匀加热，以卷材表面熔融至光亮黑色为度，不得过分加热卷材。卷材表面热熔后应立即滚铺卷材，滚铺时应用滚筒碾压
12、排除卷材下面的空气，使之平展并粘贴牢固。铺贴卷材时应平整顺直，搭接尺寸准确，不得扭曲。搭接部位按满粘法热熔粘牢，并用铁抹子压实。高聚物SBS改性沥青卷材铺贴方向应符合下列规定：1）屋面坡度小于3%时，平行屋脊铺贴。2）屋面坡度在3%25%时，平行或垂直屋脊铺贴。3）上下层卷材不得相互垂直铺贴。6热熔封边：将卷材搭接处用火焰喷枪加热，趁热使二者粘结牢固，以边缘挤出宽度2mm左右并均匀顺直的沥青为度；末端收头用密封膏嵌填严密，并用金属压条钉压牢固，钉距为500mmo泛水部位防水卷材上反高度2250mm。7蓄水试验：在防水层施工完，进行保护层施工前，应做屋面蓄水试验。做蓄水试验,其蓄水时间不小于24
13、小时，蓄水高度50mm-100mm,水面必须覆盖整个屋面，大面积屋面可分段、分块蓄水试验；屋面坡度较大或有其他原因无法做蓄水试验的，可对屋面大面做淋水检验，淋水时间不小于2小时；对屋面水落口、穿过屋面板管道周边、突出屋面结构与屋面交接处等细部节点，必须作局部蓄水试验，蓄水高度为Ioomm,蓄水时间不小于24小时，并做好检验记录，经建设单位或监理单位签证后方可进入下道工序施工。8防水保护层施工：采用浅色涂料做保护层时，应待卷材铺贴完成，并经检验合格、清扫干净后涂刷。涂层应与卷材粘结牢固，厚薄均匀，不得漏涂。采用水泥砂浆、块体材料或细石混凝土做保护层时，应符合下列规定：1）用水泥砂浆做保护层时，表
14、面应抹平压光，并应设表面分格缝,分格面积宜为1m。2）用块体材料做保护层时，宜留设分格缝，其纵横间距不宜大于IOm,分格缝宽度不宜小于20mm。3）用细石混凝土做保护层时，混凝土应振捣密实，表面抹平压光，并应留设分格缝，其纵横间距不宜大于6m。4）水泥砂浆、块体材料或细石混凝土保护层与防水层之间应设置隔离层。5)水泥砂浆、块体材料或细石混凝土保护层与女儿墙之间应预留宽度为30mm的缝隙，并用密封材料嵌填严密。4.2.3质量验收(1)材料验收：进入现场的材料由厂家提供相应的质量报告及技术资料，再由需方抽样复检合格后，即为材料合格。(2)工序验收：按施工规范要求，对每道工序监督过程，验收结果，符合
15、施工规范视为合格。(3)竣工验收：防水工程竣工后，经现场外观查看无渗漏后即为合格。(4)应铺设卷材加强层。(5)结构底板垫层混凝土部位的卷材可采用空铺法或点粘法施工，其粘结位置、点粘面积应按设计要求确定。侧墙采用外防外贴法的卷材及顶板部位的卷材应采用满贴法施工。(6)卷材与基面、卷材与卷材间的粘结应紧密、牢固。铺贴完成的卷材应平整顺直，搭接尺寸应准确，不得产生扭曲和皱折。（7）高聚物改性沥青类防水卷材主要物理性能符合下表（8）防水卷材的搭接宽度5.防水涂料的施工要点本工程主要采用聚合物水泥基防水涂料、高聚物改性沥青防水涂料和聚氨酯防水涂料。聚氨酯防水涂料为聚氨酯甲料、聚氨酯乙料和二苯甲，配合比为1:1.5:3重量比）,聚合物水泥防水涂料（简称JS防水涂料）是由合成高分子聚合物乳液（如聚丙烯酸酯、聚醋酸乙烯酯、丁苯橡胶乳液等）及各种添加剂优化组合而成的液料和配套的粉料（由特种水泥、石英粉及各种添加剂组成）复合而成的双组分防水涂料，是一种既具有合成高分
