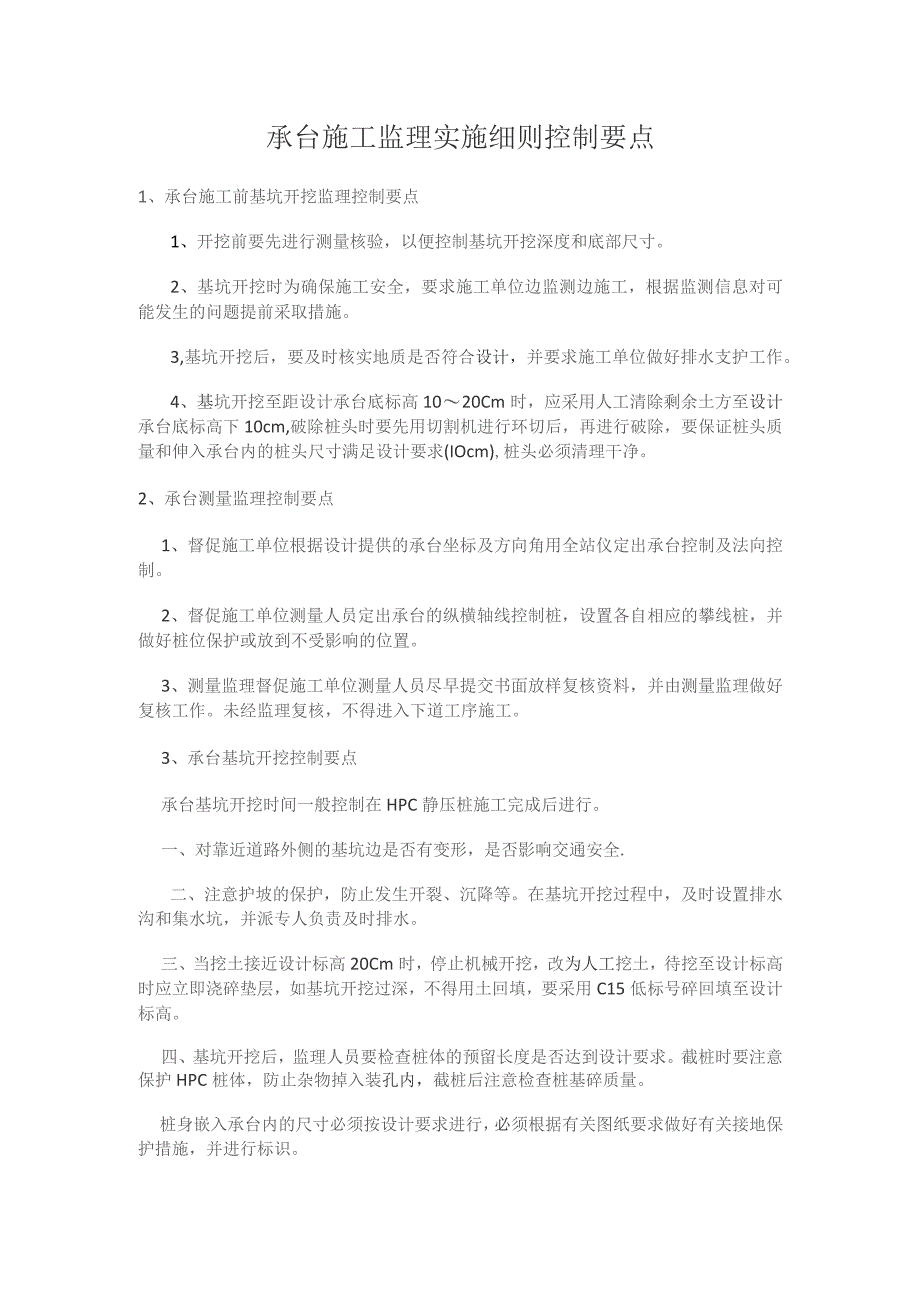

1、承台施工监理实施细则控制要点1、承台施工前基坑开挖监理控制要点1、开挖前要先进行测量核验，以便控制基坑开挖深度和底部尺寸。2、基坑开挖时为确保施工安全，要求施工单位边监测边施工，根据监测信息对可能发生的问题提前采取措施。3,基坑开挖后，要及时核实地质是否符合设计，并要求施工单位做好排水支护工作。4、基坑开挖至距设计承台底标高1020Cm时，应采用人工清除剩余土方至设计承台底标高下10cm,破除桩头时要先用切割机进行环切后，再进行破除，要保证桩头质量和伸入承台内的桩头尺寸满足设计要求(IOcm),桩头必须清理干净。2、承台测量监理控制要点1、督促施工单位根据设计提供的承台坐标及方向角用全站仪定出
2、承台控制及法向控制。2、督促施工单位测量人员定出承台的纵横轴线控制桩，设置各自相应的攀线桩，并做好桩位保护或放到不受影响的位置。3、测量监理督促施工单位测量人员尽早提交书面放样复核资料，并由测量监理做好复核工作。未经监理复核，不得进入下道工序施工。3、承台基坑开挖控制要点承台基坑开挖时间一般控制在HPC静压桩施工完成后进行。一、对靠近道路外侧的基坑边是否有变形，是否影响交通安全.二、注意护坡的保护，防止发生开裂、沉降等。在基坑开挖过程中，及时设置排水沟和集水坑，并派专人负责及时排水。三、当挖土接近设计标高20Cm时，停止机械开挖，改为人工挖土，待挖至设计标高时应立即浇碎垫层，如基坑开挖过深，不

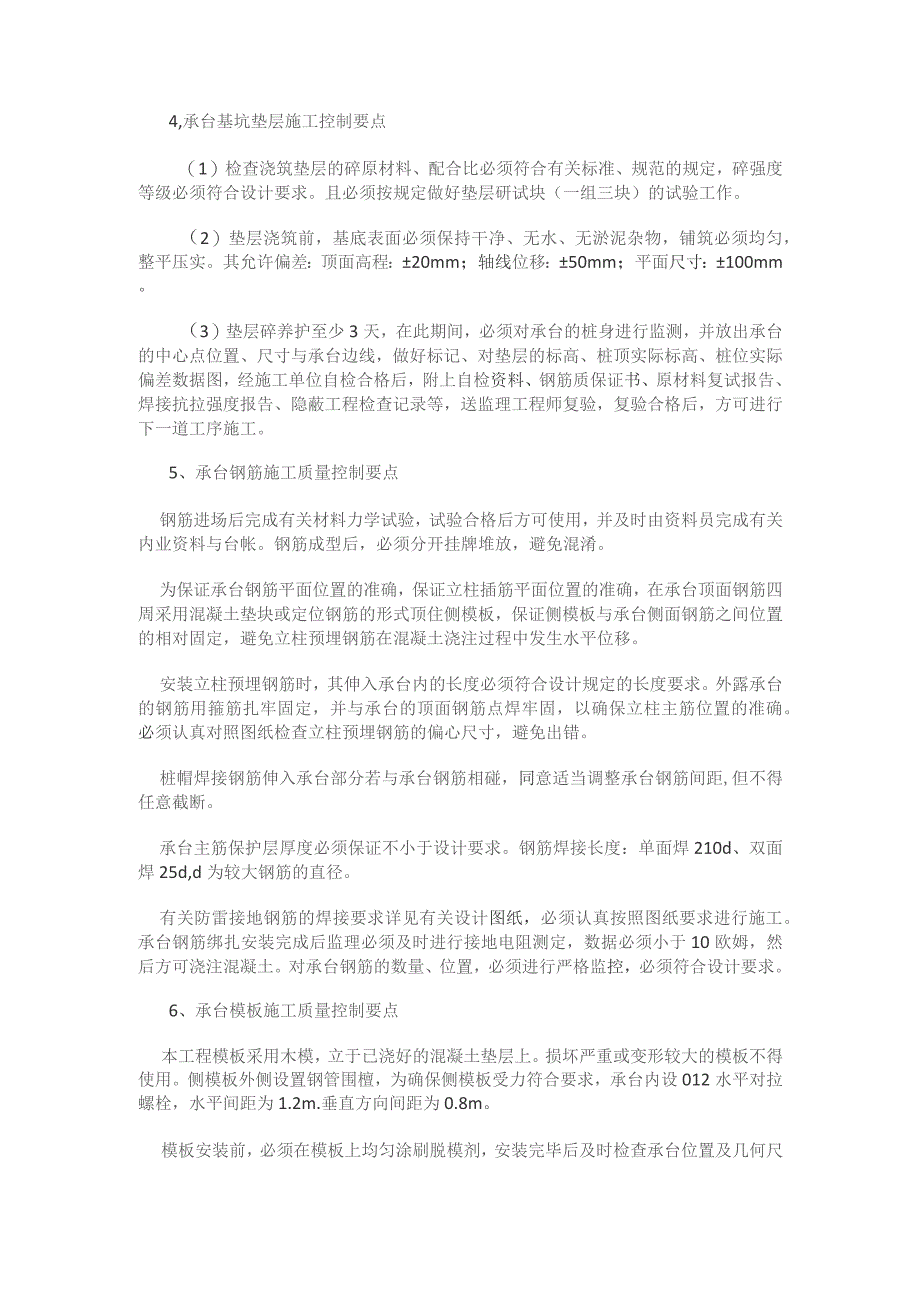

3、得用土回填，要采用C15低标号碎回填至设计标高。四、基坑开挖后，监理人员要检查桩体的预留长度是否达到设计要求。截桩时要注意保护HPC桩体，防止杂物掉入装孔内，截桩后注意检查桩基碎质量。桩身嵌入承台内的尺寸必须按设计要求进行，必须根据有关图纸要求做好有关接地保护措施，并进行标识。4,承台基坑垫层施工控制要点（1）检查浇筑垫层的碎原材料、配合比必须符合有关标准、规范的规定，碎强度等级必须符合设计要求。且必须按规定做好垫层研试块（一组三块）的试验工作。（2）垫层浇筑前，基底表面必须保持干净、无水、无淤泥杂物，铺筑必须均匀，整平压实。其允许偏差：顶面高程：20mm；轴线位移：50mm；平面尺寸：100
4、mm。（3）垫层碎养护至少3天，在此期间，必须对承台的桩身进行监测，并放出承台的中心点位置、尺寸与承台边线，做好标记、对垫层的标高、桩顶实际标高、桩位实际偏差数据图，经施工单位自检合格后，附上自检资料、钢筋质保证书、原材料复试报告、焊接抗拉强度报告、隐蔽工程检查记录等，送监理工程师复验，复验合格后，方可进行下一道工序施工。5、承台钢筋施工质量控制要点钢筋进场后完成有关材料力学试验，试验合格后方可使用，并及时由资料员完成有关内业资料与台帐。钢筋成型后，必须分开挂牌堆放，避免混淆。为保证承台钢筋平面位置的准确，保证立柱插筋平面位置的准确，在承台顶面钢筋四周采用混凝土垫块或定位钢筋的形式顶住侧模板，
5、保证侧模板与承台侧面钢筋之间位置的相对固定，避免立柱预埋钢筋在混凝土浇注过程中发生水平位移。安装立柱预埋钢筋时，其伸入承台内的长度必须符合设计规定的长度要求。外露承台的钢筋用箍筋扎牢固定，并与承台的顶面钢筋点焊牢固，以确保立柱主筋位置的准确。必须认真对照图纸检查立柱预埋钢筋的偏心尺寸，避免出错。桩帽焊接钢筋伸入承台部分若与承台钢筋相碰，同意适当调整承台钢筋间距,但不得任意截断。承台主筋保护层厚度必须保证不小于设计要求。钢筋焊接长度：单面焊210d、双面焊25d,d为较大钢筋的直径。有关防雷接地钢筋的焊接要求详见有关设计图纸，必须认真按照图纸要求进行施工。承台钢筋绑扎安装完成后监理必须及时进行接

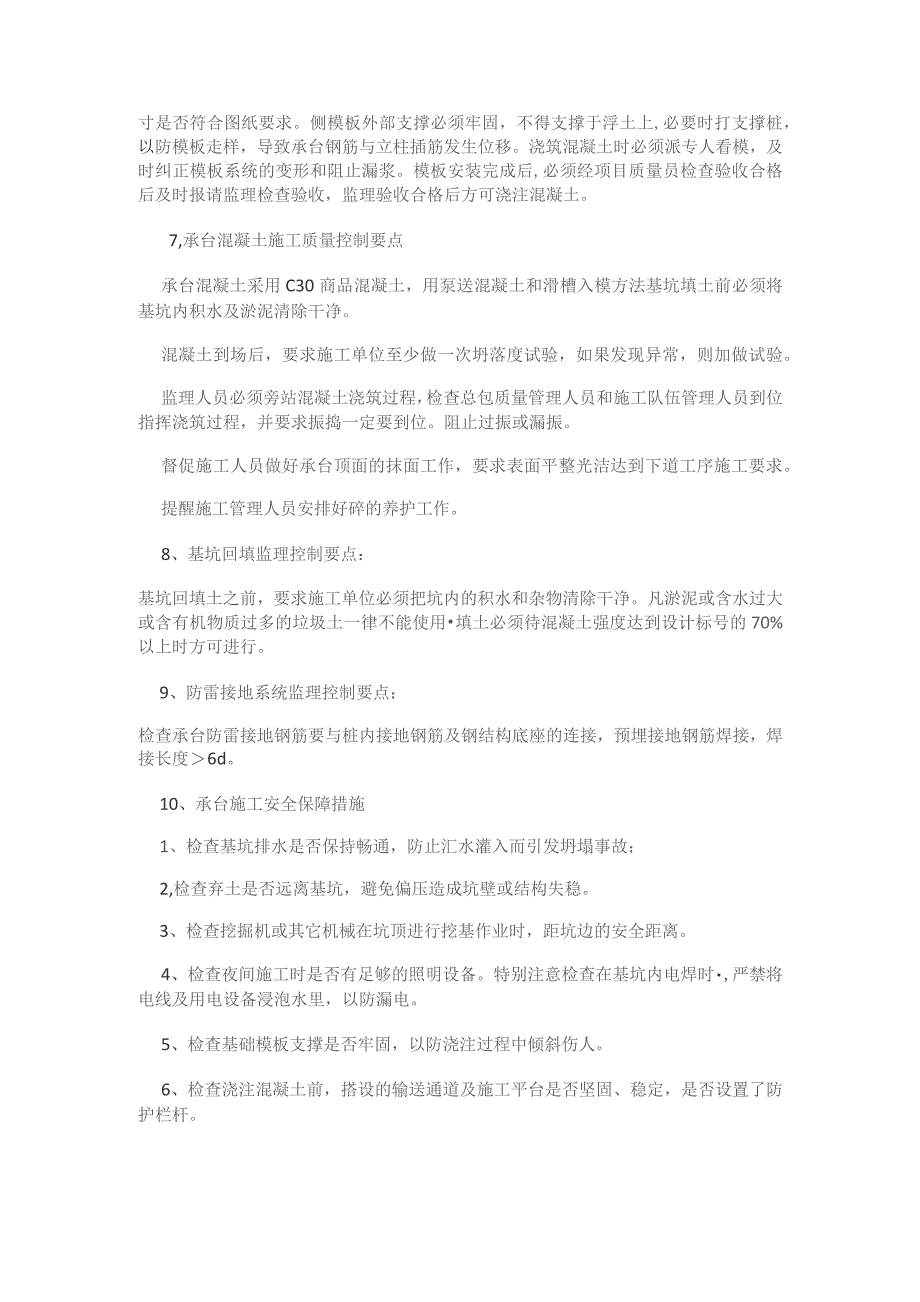

6、地电阻测定，数据必须小于10欧姆，然后方可浇注混凝土。对承台钢筋的数量、位置，必须进行严格监控，必须符合设计要求。6、承台模板施工质量控制要点本工程模板采用木模，立于已浇好的混凝土垫层上。损坏严重或变形较大的模板不得使用。侧模板外侧设置钢管围檀，为确保侧模板受力符合要求，承台内设012水平对拉螺栓，水平间距为1.2m.垂直方向间距为0.8m。模板安装前，必须在模板上均匀涂刷脱模剂，安装完毕后及时检查承台位置及几何尺寸是否符合图纸要求。侧模板外部支撑必须牢固，不得支撑于浮土上,必要时打支撑桩，以防模板走样，导致承台钢筋与立柱插筋发生位移。浇筑混凝土时必须派专人看模，及时纠正模板系统的变形和阻止漏
7、浆。模板安装完成后,必须经项目质量员检查验收合格后及时报请监理检查验收，监理验收合格后方可浇注混凝土。7,承台混凝土施工质量控制要点承台混凝土采用C30商品混凝土，用泵送混凝土和滑槽入模方法基坑填土前必须将基坑内积水及淤泥清除干净。混凝土到场后，要求施工单位至少做一次坍落度试验，如果发现异常，则加做试验。监理人员必须旁站混凝土浇筑过程，检查总包质量管理人员和施工队伍管理人员到位指挥浇筑过程，并要求振捣一定要到位。阻止过振或漏振。督促施工人员做好承台顶面的抹面工作，要求表面平整光洁达到下道工序施工要求。提醒施工管理人员安排好碎的养护工作。8、基坑回填监理控制要点：基坑回填土之前，要求施工单位必须
8、把坑内的积水和杂物清除干净。凡淤泥或含水过大或含有机物质过多的垃圾土一律不能使用填土必须待混凝土强度达到设计标号的70%以上时方可进行。9、防雷接地系统监理控制要点：检查承台防雷接地钢筋要与桩内接地钢筋及钢结构底座的连接，预埋接地钢筋焊接，焊接长度6d。10、承台施工安全保障措施1、检查基坑排水是否保持畅通，防止汇水灌入而引发坍塌事故；2,检查弃土是否远离基坑，避免偏压造成坑壁或结构失稳。3、检查挖掘机或其它机械在坑顶进行挖基作业时，距坑边的安全距离。4、检查夜间施工时是否有足够的照明设备。特别注意检查在基坑内电焊时,严禁将电线及用电设备浸泡水里，以防漏电。5、检查基础模板支撑是否牢固，以防浇注过程中倾斜伤人。6、检查浇注混凝土前，搭设的输送通道及施工平台是否坚固、稳定，是否设置了防护栏杆。
