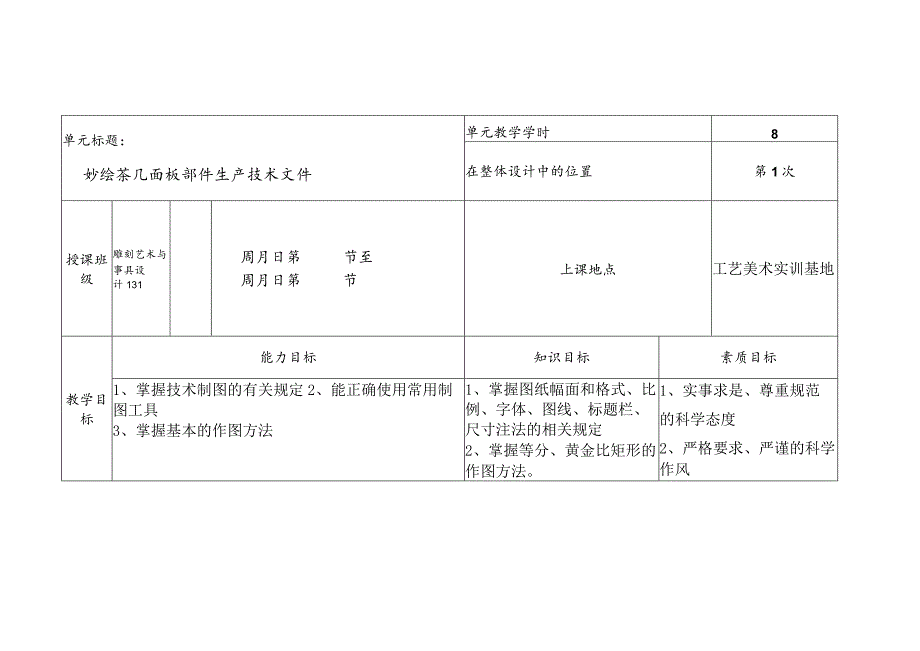

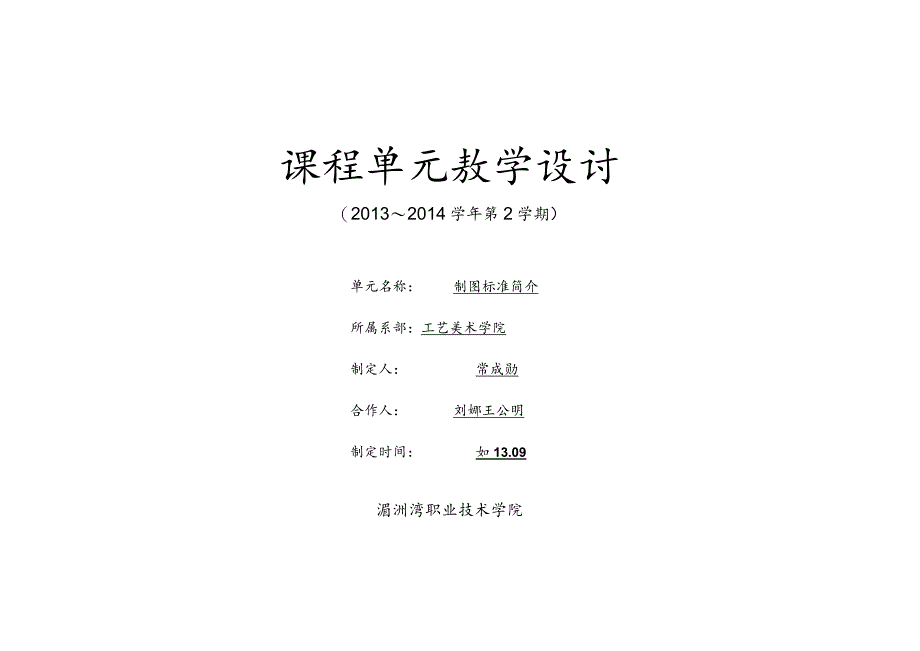

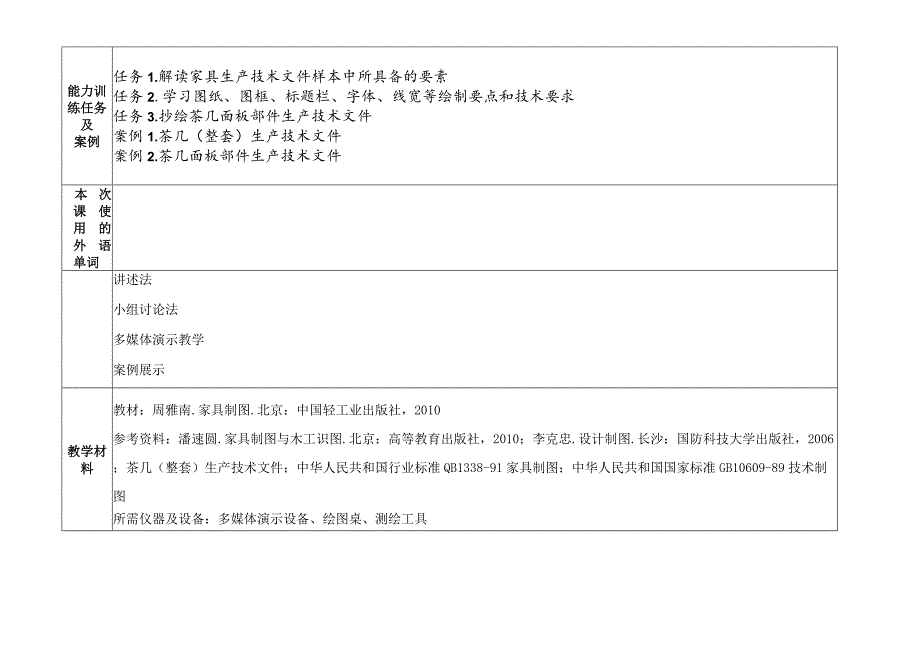

1、课程单元敖学设讨（20132014学年第2学期）单元名称：制图标准简介所属系部：工艺美术学院制定人：常成勋合作人：刘娜王公明制定时间：如13.09湄洲湾职业技术学院单元标题：妙绘茶几面板部件生产技术文件单元教学学时8在整体设计中的位置第1次授课班级雕刻艺术与事具设计131周月日第节至周月日第节上课地点工艺美术实训基地教学目标能力目标知识目标素质目标1、掌握技术制图的有关规定2、能正确使用常用制图工具3、掌握基本的作图方法1、掌握图纸幅面和格式、比例、字体、图线、标题栏、尺寸注法的相关规定2、掌握等分、黄金比矩形的作图方法。1、实事求是、尊重规范的科学态度2、严格要求、严谨的科学作风能力训练任务
2、及案例任务1.解读家具生产技术文件样本中所具备的要素任务2.学习图纸、图框、标题栏、字体、线宽等绘制要点和技术要求任务3.抄绘茶几面板部件生产技术文件案例1.茶几（整套）生产技术文件案例2.茶几面板部件生产技术文件本次课使用的外语单词讲述法小组讨论法多媒体演示教学案例展示教学材料教材：周雅南.家具制图.北京：中国轻工业出版社，2010参考资料：潘速圆.家具制图与木工识图.北京：高等教育出版社，2010；李克忠.设计制图.长沙：国防科技大学出版社，2006；茶几（整套）生产技术文件；中华人民共和国行业标准QB1338-91家具制图；中华人民共和国国家标准GB10609-89技术制图所需仪器及设备
3、：多媒体演示设备、绘图桌、测绘工具步臊教学内容及能力/知识目标教师活动学生活动时间（分钟）1资讯1、了解家具生产技术文件的概念及作用2、解读家具生产技术文件所需要的要素演示整套茶几生产技术文件观摩茶几生产技术文件40讲解家具生产技术文件的概念、作用领悟、思考介绍过去、现在主要家具生产技术文件的绘制方式提问2计划1、明确任务2、明确完成任务所需要的加识技能、对任务进行分解3、学习图纸、图框、标题栏、字体、线宽等绘制要点和要求4、制定完成本任务的工作计划讲解家具制明国家标准查阅家具制明国家标准80讲解图纸、图框、标题栏、字体、图线、尺寸标注的绘制要点和要求听讲记录学习要点下发茶几面板部件生产技术文
4、件分组讨论制定任务要求明确任务3实施1、掌握绘图工具的使用方法2、掌握常见几何画法3、抄绘图纸4、完成任务讲解常用绘图工具的操作方法观察图纸120讲解常用几何画法抄绘图纸回答学生提问提出问题巡查学生现场操作情况并做个别指导完成绘制图纸任务4评价1、检查任务完成情况2、评价任务完成情况检查学生任务完成情况自我检查图纸要素的完整度、整洁度、规范度20点评优秀作品，鼓励任务落后学生继续努力学生互评，提出改进建议作业1、习题集：字体训练2、习题集：图线训练3、习题集：尺寸标注训练4、习题集：几何画法训练5、查阅中华人民共和国行业标准QB1338F1家具制图:中华人民共和国国家标准GB10609-89技
5、术制图课程单元教学设计（20132014学年第2学期）单元名称：桌腿三视图绘制所属系部：工艺美术学院制定人：常成勋合作人：刘娜王公明制定时间：2013.09湄洲湾职业技术学院单元标题：桌腿三视图绘制单元教学学时6在整体设计中的位置第2次授课班级雕刻艺术与家具设计131周月日第节至周月日第节上课地点工艺美术实训基地教学目标能力目标知识目标素质目标1、了解常见的投影方法2、掌握立体的正投影图绘制方法1、了解投影的形成、投影的分类2、掌握正投影的特性3、掌握立体视图的形成过程4、掌握三视图之间的的等量关系1、实事求是、尊重规范的科学态度2、严格要求、严谨的科学作风3、沟通协调能力4、团队协作的能力能
6、力训练任务及案例任务1学习投影的原理与方法，立体正投影、三视图的表达原理任务2.绘制几何形体三视图（长方体、圆锥、三棱锥）任务3.绘制桌腿三视图案例L展示工厂方桌图形图像文件样本、技术参考资料案例2.利用计算机三维仿真软件演示投影形成的原理案例3：方桌桌腿三视图绘制本次课使用的外语单词讲述法小组讨论法多媒体演示教学案例展示实物测绘教学材料教材：周雅南.家具制图.北京：中国轻工业出版社，2010参考资料：潘速圆.家具制图与木工识图.北京：高等教育出版社，2010；李克忠.设计制图.长沙：国防科技大学出版社，2006；方桌（整套）生产技术文件；中华人民共和国行业标准QB1338-91家具制图；中华
7、人民共和国国家标准GB10609-89技术制图所需仪器及设备：多媒体演示设备、3DsMAX软件、AUToCAD软件、绘图桌、测绘工具、方桌腿部零件步骤教学内容及能力/知识6标教师活动学生活动时间（分钟）1资讯1、下发所需绘制的几何体正投影图纸2、描述绘制正投影图纸的学习目标3、展示正投影图绘制的方法4、布置具体任务5、组织学生分组测绘零件用多媒体设备演示投影形成的过程并讲解投影形成原理现看投影形成的过程40讲授立体正投影特点领悟、思考正投影的特点讲解三视图的画法及三视图间的等量关系学习三视图的基本画法及三视图的等量关系即三等规律”回答学生提出的问题提问2计划1、明确任务2、明确完成任务所需要的
8、知识技能、对任务进行分解3、学习点、直线、平面的正投影4、学习基本几何形体的正投影4、制定完成本任务的工作计划讲解点、直线、平面的正投影画法听讲、记录学习要点90下发点、直线、平面、基本几何体三视图训练习题分析图纸运用仿真软件演示基本几何体三视图的画法听讲、记录学习要点下发桌腿实物，制定任务要求明确任务3实施1、训练点、线、面的投影图绘制2、掌握基本几何形体的正投影方法3、测量桌腿尺寸4、绘制桌腿三视图、完成任务组织学生分组讨论绘制点、线、面的投影图90组织学生测绘家具零件绘制基本几何彩体的正投影回答学生提问测量案腿尺寸巡查学生现场操作情况并做个别指导绘制桌腿三视图4评价1、检查任务完成情况2
9、,评价任务完成情况检查学生任务完成情况自我检查明纸的完整度、整洁度、规范度20点评学生作品，提出改进建议，布置作业学生互评，提出改进建议作业1、习题集：点投影训练2、习题集：直线投影训练3、习题集：面投影训练4、习题集：基本几何体投影训练课程单元教学设计（20132014学年第2学期）单元名称：办公桌三视图测绘所属系部：工艺美术学院制定人：常成勋合作人：刘娜王公明制定时间：2013.09单元标题：办公桌三视图测绘单元教学学时6在整体设计中的位置第3次授课班级雕刻艺术与掌具设计131上课时间周月日第节至周月日第节上课地点工艺美术实训基地教学目标能力目标知识目标素质目标1、掌握立体正投影的方法及其
10、规律2、能绘制各种组合体的正投影视图3、掌握立体表面上求点操作技巧4、能绘制各种截交线、相贯线1、掌握点的投影、各种直线的投影及各种位置平面投影的特性2、熟悉曲面立体的投影知识、组合体形式和形体分析方法3、掌握表面交涉线分析方法与绘制方法1、实事求是、尊重规范的科学态度2、严格要求、严谨的科3、沟通协调能力4、团队协作的能力能力训练任务及案例任务1.绘制各种组合体的正投影视图任务2.绘制各种截交线、相贯线任务3.测量办公桌尺寸并绘制三视图案例L展示工厂有关办公桌生产技术文件样本、技术参考资料案例2.利用计算机三维仿真软件演示各种组合体以及办公桌投影形成的原理案例3：测量办公桌尺寸并绘制三视图本
11、次课使用的外语单词讲述法小组讨论法多媒体演示教学案例展示实物测绘教学材料教材：周雅南.家具制图.北京：中国轻工业出版社，2010参考资料：潘速圆.家具制图与木工识图.北京：高等教育出版社，2010；李克忠.设计制图.长沙：国防科技大学出版社，2006；方桌（整套）生产技术文件；中华人民共和国行业标准QB1338-91家具制图；中华人民共和国国家标准GB10609-89技术制图所需仪器及设备：多媒体演示设备、3DsMAX软件、AUToCAD软件、绘图桌、测绘工具、方桌腿部零件步骤教学内容及能力/知识6标教师活动学生活动时间（分钟）1资讯1、下发所需绘制的组合体正投影图纸2,描述绘制组合体正投影图
12、纸的学习目标3、展示组合体正投影图绘制的方法4、布置具体任务5,组织学生分组测绘办公桌用多媒体设备演示投影形成的过程并讲解组合体投影形成原理观看投影形成的过程40讲授组合体投影特点领悟、思考组合体正投影的特点讲解组合体三视图的画法及横交线、相贯线的画法学习组合体三视图的画法及截交线、相贯线,的画法回答学生提出的问题提问2计划1、明确任务2、明确完成任务所需要的知识技能、对任务进行分解3、学习组合体正投影图绘制的方法4、学习各种截交线、相贯线的画法4、制定完成本任务的工作计划讲解组合体三视图的画法及截交线、相贯线的画法要点听讲、记录训练要点90下发组合体三视图的画法及微交线、相贯线的画法训练习题
13、分析图纸、练习绘制三视图运用仿真软件演示基本几何体三视图的画法听讲、记录学习要点组织学生到样品车间测绘办公桌三视图明确任务3实施1、训练组合体正投影图绘制2、掌握各种裁交线、相贯线的画法3、测量办公桌各部分零件尺寸4、绘制办公桌三视图、完成任务组织学生分组讨论测绘办公桌实施方法分析分解任务90组织学生测绘办公桌实物分组实施回答学生提问测量办公桌各部分尺寸巡查学生现场操作情况并做个别指导绘制办公桌正投影三视图4评价1、检查任务完成情况2、评价任务完成情况检查学生任务完成情况自我检查图纸的完整度、整洁度、规范度20点评学生作品，提出改进建议，布理作业学生互评，提出改进建议作业1、习题集：组合体正投影训练2、习题集：组合体截交线、相贯线投影训练3、习题集：简单形体家具三视图绘制训练课程单元教学设计（20132014学年第2学期）单元名称：抽屉结构图绘制所属系部：工艺美术学院制定人：常成勋合作人：刘娜王公明制定时间：2013.09单元标题：抽屉结构图绘制单元教学学时4在整体设计中的位置第4次授课班级雕刻艺术与家具设计131周月日第节至周月日第节上课地点工艺美术实训基地教学目标能力目标知识目标素质目标1、能绘制家具的基本视图、斜视图、局部视图2、能根据家具复杂程度合理绘制家具的剖视剖面3、能应用剖面符号绘制家具结构与材料的各种剖面
