《坡屋面工程屋面块瓦防水性能试验方法、材料进场检验项目.docx》由会员分享，可在线阅读，更多相关《坡屋面工程屋面块瓦防水性能试验方法、材料进场检验项目.docx（10页珍藏版）》请在第壹文秘上搜索。

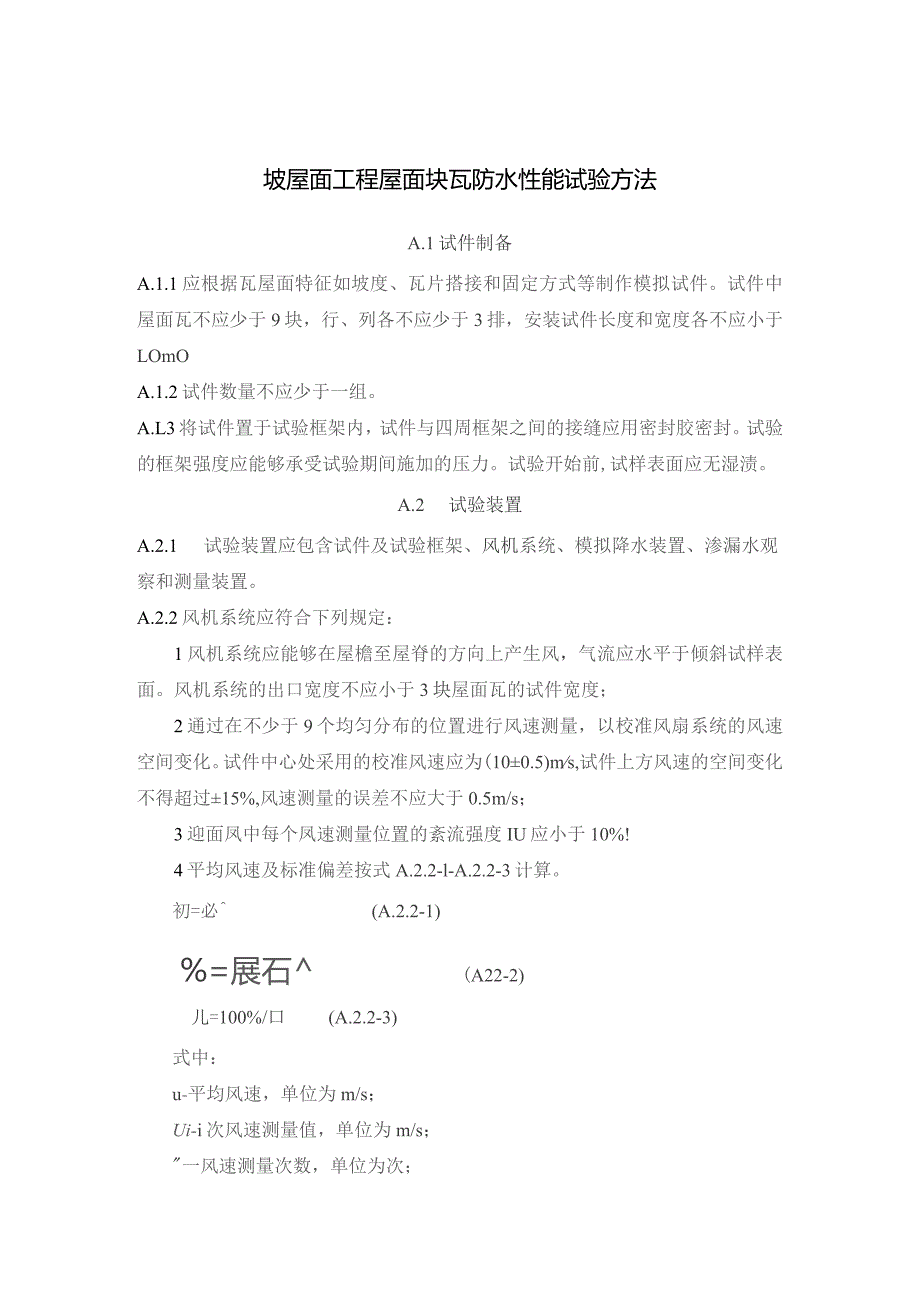

1、坡屋面工程屋面块瓦防水性能试验方法A.1试件制备A.1.1应根据瓦屋面特征如坡度、瓦片搭接和固定方式等制作模拟试件。试件中屋面瓦不应少于9块，行、列各不应少于3排，安装试件长度和宽度各不应小于LOmOA.1.2试件数量不应少于一组。A.L3将试件置于试验框架内，试件与四周框架之间的接缝应用密封胶密封。试验的框架强度应能够承受试验期间施加的压力。试验开始前,试样表面应无湿渍。A.2试验装置A.2.1试验装置应包含试件及试验框架、风机系统、模拟降水装置、渗漏水观察和测量装置。A.2.2风机系统应符合下列规定：1风机系统应能够在屋檐至屋脊的方向上产生风，气流应水平于倾斜试样表面。风机系统的出口宽度不

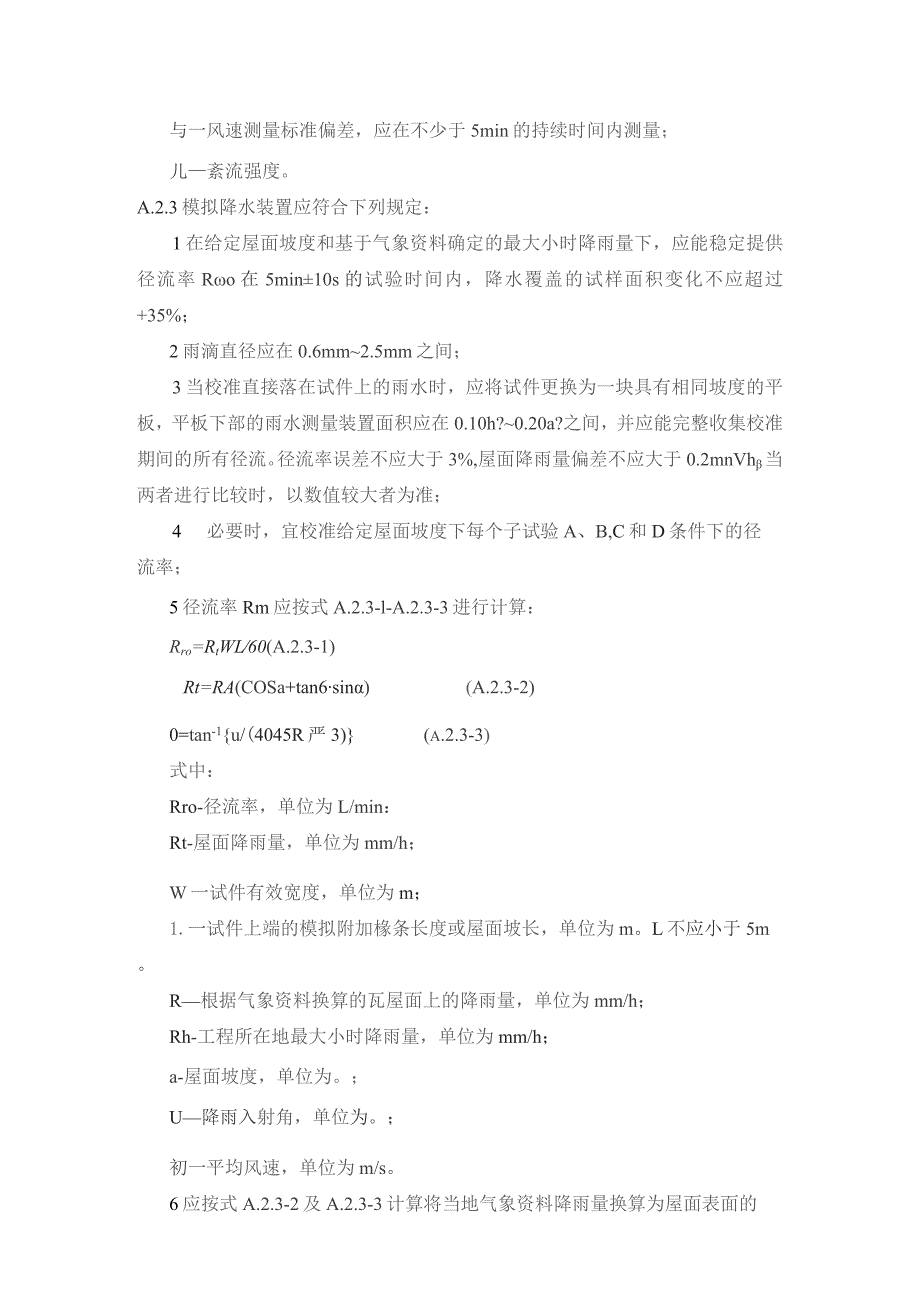

2、应小于3块屋面瓦的试件宽度；2通过在不少于9个均匀分布的位置进行风速测量，以校准风扇系统的风速空间变化。试件中心处采用的校准风速应为(100.5)ms,试件上方风速的空间变化不得超过15%,风速测量的误差不应大于0.5m/s；3迎面凤中每个凤速测量位置的紊流强度IU应小于10%!4平均风速及标准偏差按式A.2.2-l-A.2.2-3计算。初=必(A.2.2-1)%=展石(A22-2)儿=100%/口(A.2.2-3)式中：u-平均风速，单位为m/s；Ui-i次风速测量值，单位为m/s；一风速测量次数，单位为次；与一风速测量标准偏差，应在不少于5min的持续时间内测量；儿紊流强度。A.2.3模拟
3、降水装置应符合下列规定：1在给定屋面坡度和基于气象资料确定的最大小时降雨量下，应能稳定提供径流率Ro在5min10s的试验时间内，降水覆盖的试样面积变化不应超过+35%；2雨滴直径应在0.6mm2.5mm之间；3当校准直接落在试件上的雨水时，应将试件更换为一块具有相同坡度的平板，平板下部的雨水测量装置面积应在0.10h?0.20a?之间，并应能完整收集校准期间的所有径流。径流率误差不应大于3%,屋面降雨量偏差不应大于0.2mnVh当两者进行比较时，以数值较大者为准；4必要时，宜校准给定屋面坡度下每个子试验A、B,C和D条件下的径流率；5径流率Rm应按式A.2.3-l-A.2.3-3进行计算：R
4、ro=RtWL60(A.2.3-1)Rt=RA(COSa+tan6sin)(A.2.3-2)0=tan-1u/(4045R严3)(a.2.3-3)式中：Rro-径流率，单位为L/min：Rt-屋面降雨量，单位为mm/h；W一试件有效宽度，单位为m；1.一试件上端的模拟附加椽条长度或屋面坡长，单位为m。L不应小于5m。R根据气象资料换算的瓦屋面上的降雨量，单位为mm/h；Rh-工程所在地最大小时降雨量，单位为mm/h；a-屋面坡度，单位为。；U降雨入射角，单位为。；初一平均风速，单位为m/s。6应按式A.2.3-2及A.2.3-3计算将当地气象资料降雨量换算为屋面表面的降雨量，任意屋面坡度的降雨

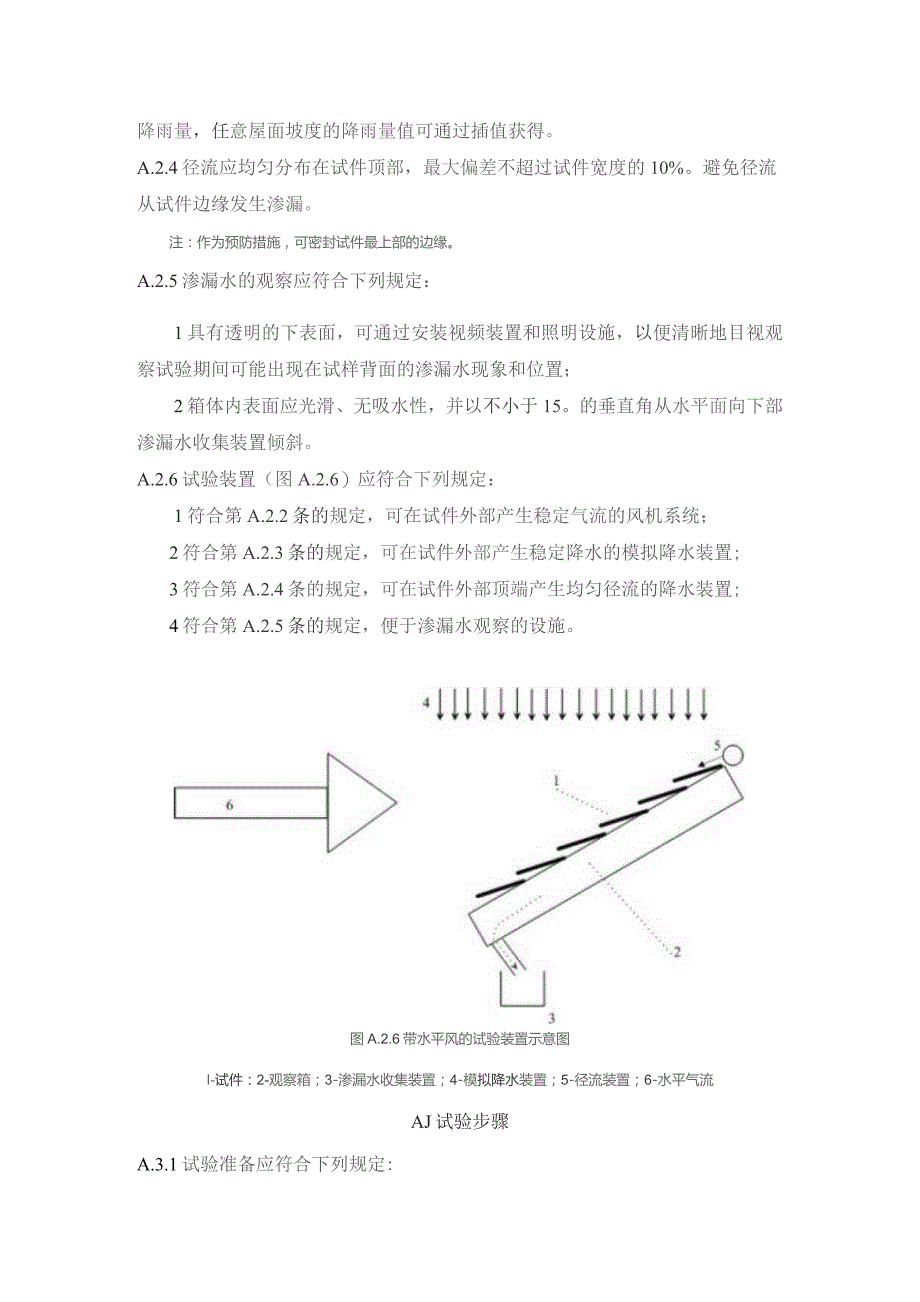

5、量值可通过插值获得。A.2.4径流应均匀分布在试件顶部，最大偏差不超过试件宽度的10%。避免径流从试件边缘发生渗漏。注：作为预防措施，可密封试件最上部的边缘。A.2.5渗漏水的观察应符合下列规定：1具有透明的下表面，可通过安装视频装置和照明设施，以便清晰地目视观察试验期间可能出现在试样背面的渗漏水现象和位置；2箱体内表面应光滑、无吸水性，并以不小于15。的垂直角从水平面向下部渗漏水收集装置倾斜。A.2.6试验装置（图A.2.6）应符合下列规定：1符合第A.2.2条的规定，可在试件外部产生稳定气流的风机系统；2符合第A.2.3条的规定，可在试件外部产生稳定降水的模拟降水装置;3符合第A.2.4条
6、的规定，可在试件外部顶端产生均匀径流的降水装置;4符合第A.2.5条的规定，便于渗漏水观察的设施。图A.2.6带水平风的试验装置示意图I-试件：2-观察箱；3-渗漏水收集装置；4-模拟降水装置；5-径流装置；6-水平气流AJ试验步骤A.3.1试验准备应符合下列规定:1试验环境温度应为5C35C,将试件按给定坡度安装在试验装置中；2试样边缘应密封，且密封不应影响试样未密封区域的端部搭接和边缘搭接；3根据A.2节规定的条件，选择并持续达到相关风速、降雨量和径流量;4风机出风口下端应位于试件自下边部向上的1/3水平面处，出风口的断面应与试件下表面端部在同一垂直面上。A.3.2一组试验应包括子试验B和
7、D,子试验A和C可选。子试验参数应符合表A.3.2的规定。表A.3.2子试验参数子试验代号代表工况试验参数平均风速日m/s最大小时降雨量Rhmm/h时长minA低风速和高降雨量1015030lB高风速和中降雨量2010030lC高风速和低降雨量30IO301D无风和最大降雨量03(X)30JA.3.3当屋面坡度己确定时，按照己确定的屋面坡度进行试验；当屋面坡度未确定时，波形瓦、沥青瓦、金属瓦宜按照20%坡度进行试验，混凝土波形瓦宜按照30%的坡度进行试验，混凝土平瓦宜按照45%坡度进行试验。A.3.4试验结果的评估和表达应符合下列规定：1在试验过程中，应从试件背面连续观察试件的泄漏情况，并记录
8、细喷雾、下侧湿润和渗漏水情况；2子试验A、B、C、D均未泄漏则判定该屋面瓦具有相应坡度下的防水性3渗漏说明可辅以图表和照片附录B材料进场检验项目B.0.1瓦屋面工程防水材料进场检验项Fl应符合表B.0.1的规定。表B.0.1瓦屋面防水材料进场检验项目序号材料名称组批及抽样外观质量检验材料性能检验试验方法1聚合物改性沥青防水卷材以同类型、同规格IOooom2为一批,不足100OOnr1亦作为一批。在每批产品中随机抽取5卷进行单位面积质量、规格尺寸和外观检查。在上述检查合格后，任取一卷作物理性能检验表面平整，边缘整齐，无孔洞、缺边、气泡、裂口，胎基应浸透，每卷卷材的接头数量可溶物含量、拉伸性能、吸
9、水率（浸水后质量增加）、耐热度、低温柔性、无处理时接缝剥离强度及搭接缝不透水性、不透水性、持粘性（仅自粘聚合物改性沥青防水卷材和湿铺防水卷材）弹性体改性沥青防水卷材GB18242、塑性体改性沥青防水卷材GB18243、改性沥青聚乙烯胎防水卷材GB18967、自粘聚合物改性沥青防水卷材GB23441、湿铺防水卷材GB/T354672合成高分子防水也材以同类型的IoOOOm2为一批，不满100oOm2也作为一批.在每批产品中随机抽取3卷进行尺寸偏差和外观检查.在上述校查合格的试件中任取一卷，在距外层端部50Omm处裁取3m进行材料性能检验规格尺寸、折痕、杂质、异常粘着、凹痕、气泡，每卷卷材的接头数
10、量拉伸性能、低温弯折性、不透水性、抗冲击性能、无处理时接缝剥离强度及搭接健不透水性、撕裂强度、吸水率聚氯乙烯（PVC）防水卷材GB12952、高分子防水材料第1部分：片材GB/T18173.1、热塑性聚烯是（TPo）防水卷材GB27789、高分子增强复合防水片材GB265183防水垫层材料以同类型、同规格IoOOOm2为一批，不足IOooom2亦作为一批。在每批产品中随机抽取3卷进行尺寸偏差和外观检查。在上述检查合格后，任取一卷作材料性能检验表面平整，边缘整齐，无裂纹、缺口、机械损伤、疙瘩、气泡、孔洞、粘结等可见缺陷，每卷卷材的接头数量拉伸性能、耐热度、低温柔度、无处理时接缝剥离强度及接缝不透
11、水性、不透水性、钉杆撕裂强度、水蒸气透过性能（仅透汽防水垫层）坡屋面用防水材料聚合物改性沥吉防水垫层JCZTl067、坡屋面用防水材料自粘聚合物沥吉防水垫层JC/T1068、隔热防水垫层JC/2290、透汽防水垫层JC/T2291、高分子防水材料第1部分：片材GB/T18173.14水性聚合物沥青类及热熔橡胶沥吉防水涂料以同类型、同规格IOt为一批，不足IOt按一批抽样均匀，无色差、无凝股、无结块、无杂质固体含量、耐热性、拉伸性能、撕裂强度、低温柔性、不透水性、吸水率、粘结强度水乳型沥吉防水涂料JC408、热熔橡胶沥吉防水涂料JC/T26785外口物乳液类及反应型高分子类防水涂料以同类型、同规
12、格15t为一批，不足15t按一批抽样固体含量、拉伸性能、低温柔性、不透水性、耐水性、无处理时粘结强度聚合物水泥防水涂料GB/T23445、聚合物乳液建筑防水涂料JC/T864、聚氨酯防水涂料GBTI9250喷涂聚版防水涂料GB“23446、聚甲基丙烯酸甲酷（PMMA）防水涂料JC/2251,单组分聚版防水涂料JC/T24356波形沥青防水板及波形沥青瓦以同类型的IOoOOm2为一批，不足100oOm2也作为一批。在每一批产品中随机抽取满足试验需要的样品数量至少3张。试件裁取应避开波形沥青瓦边缘100mm以上同质性、抗弯强度、冲击性能、撕裂力、抗渗性屋面工程技术规范GB503457沥青基防水卷材
13、用基丫处理剂每5t为一批，不足51的按一批抽样均匀液体，无结块、无凝胶固体含量、耐热性、低温柔性、剥离强度沥青防水卷材用基层处理剂JC/T10698高分子胶每5t为一批，不足5t的按一批抽样均匀液体，无杂质、无剥离强度、浸水168h后的剥离强高分子防水卷材胶粘剂JC/T粘剂分散颗粒或凝胶度保持率8639合成橡胶胶粘带以同类型、同品种100OOnI产品为一批，不足IoOoOEn也作为批抽样表面平整，无团块、杂物、孔洞、外伤及色差持粘性、耐热性、低温柔性、剥离强度、剥离强度保持率丁基橡胶防水密封胶粘带JC/T942,坡屋面用防水材料高分子泛水材料JC/T267910届分子密封材料以同类型、同规格5
14、t为一批，不足5t按一批抽样细腻、均匀膏状物，无气泡、结块、凝胶、结皮，无不易分散的析出物密度、流动性、挤出性、适用期、拉伸模量、弹性恢复率、定/拉伸粘结性、质量损失率硅酮和改性硅酮建筑密封胶GB14683聚氨酯建筑密封胶JC/T482、聚硫建筑密封胶JC/T483、丙烯酸能建筑密封胶JC/T484、混凝土接缝用建筑密封胶JC/T881、金属板用建筑密封胶JC/T88411烧结瓦、混凝土瓦同类别、同规格、同色号、同等级的瓦，每100OO块35000块为一检验批，不足该数量时，也按一批计。烧结瓦：尺寸偏差、表观、变形、裂纹、破损、缺釉（有釉瓦）、欠火、分层混凝土瓦：掉角、残缺、裂纹、分层、表面涂层吸水率、抗弯曲性能（仅烧结瓦）、承载力标准值（仅混凝土瓦）、抗冻性、耐急冷急热性、抗渗性烧结瓦GB/T21149、混凝土瓦JC/T74612玻纤胎沥青瓦以同类型、同规格ZOOOOm?或每一班产量为一批，不足2OO（X）m2亦作为一批。边缘整齐，厚薄均匀，胎基应浸透，表面无孔洞、裂口、裂纹、凹坑和起鼓可溶物含量、拉力、耐热度、不透水性、柔度、撕裂强度、耐钉子拔出性能、矿物粒料粘附性、叠层剥离强度玻纤胎沥青瓦GB”2047413波形树脂瓦以同类型的1OOOOm2为一批，不足IoOOOm2也作为一批。在每一批产品中随机抽取满足试验需要的样品数量
