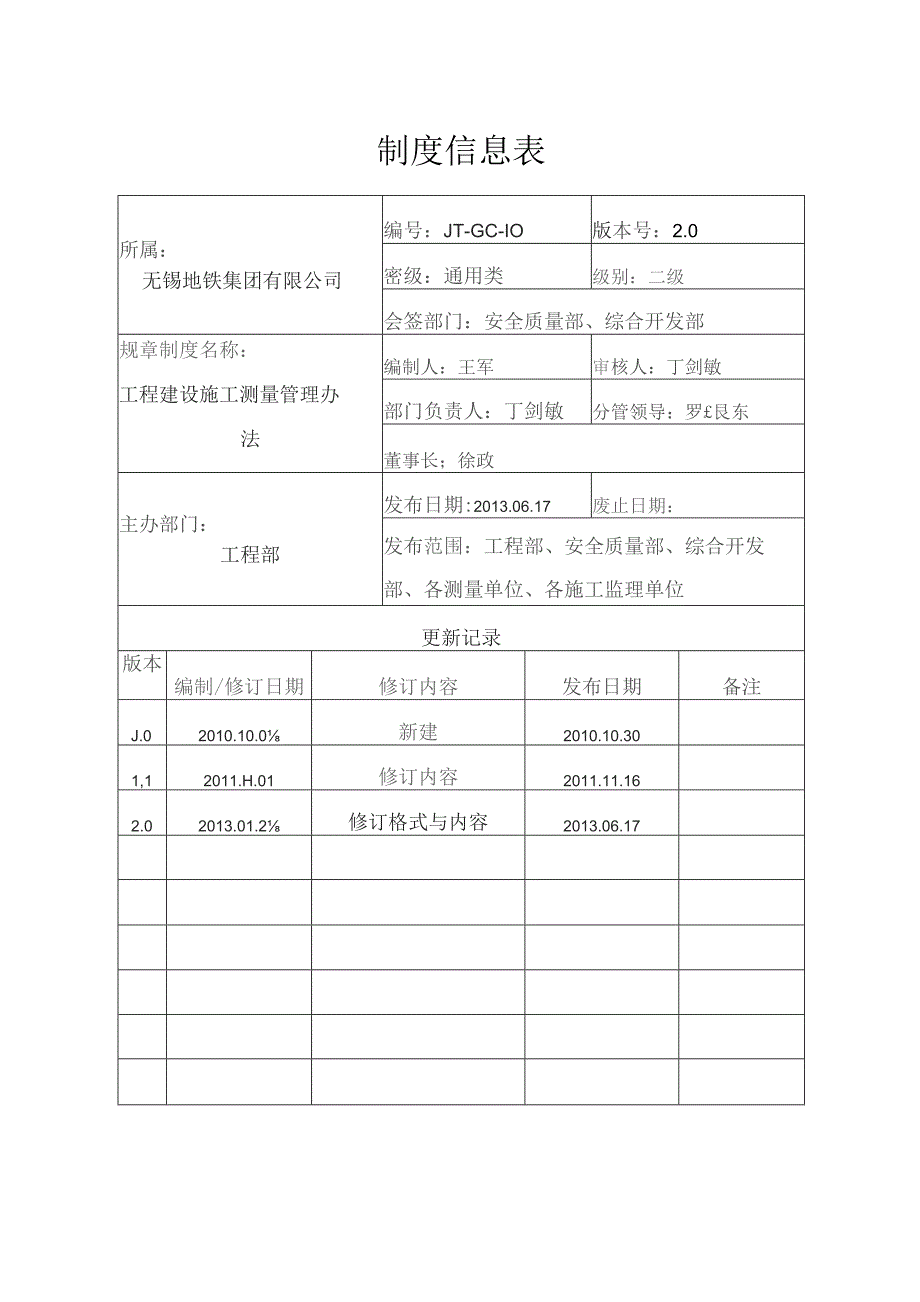

1、制度信息表所属：无锡地铁集团有限公司编号：JT-GC-IO版本号：2.0密级：通用类级别：二级会签部门：安全质量部、综合开发部规章制度名称：工程建设施工测量管理办法编制人：王军审核人：丁剑敏部门负责人：丁剑敏分管领导：罗艮东董事长；徐政主办部门：工程部发布日期:2013.06.17废止日期：发布范围：工程部、安全质量部、综合开发部、各测量单位、各施工监理单位更新记录版本编制/修订日期修订内容发布日期备注J.02010.10.0新建2010.10.301,12011.H.01修订内容2011.11.162.02013.01.2修订格式与内容2013.06.17S无雷地株Wuximetro工程建设

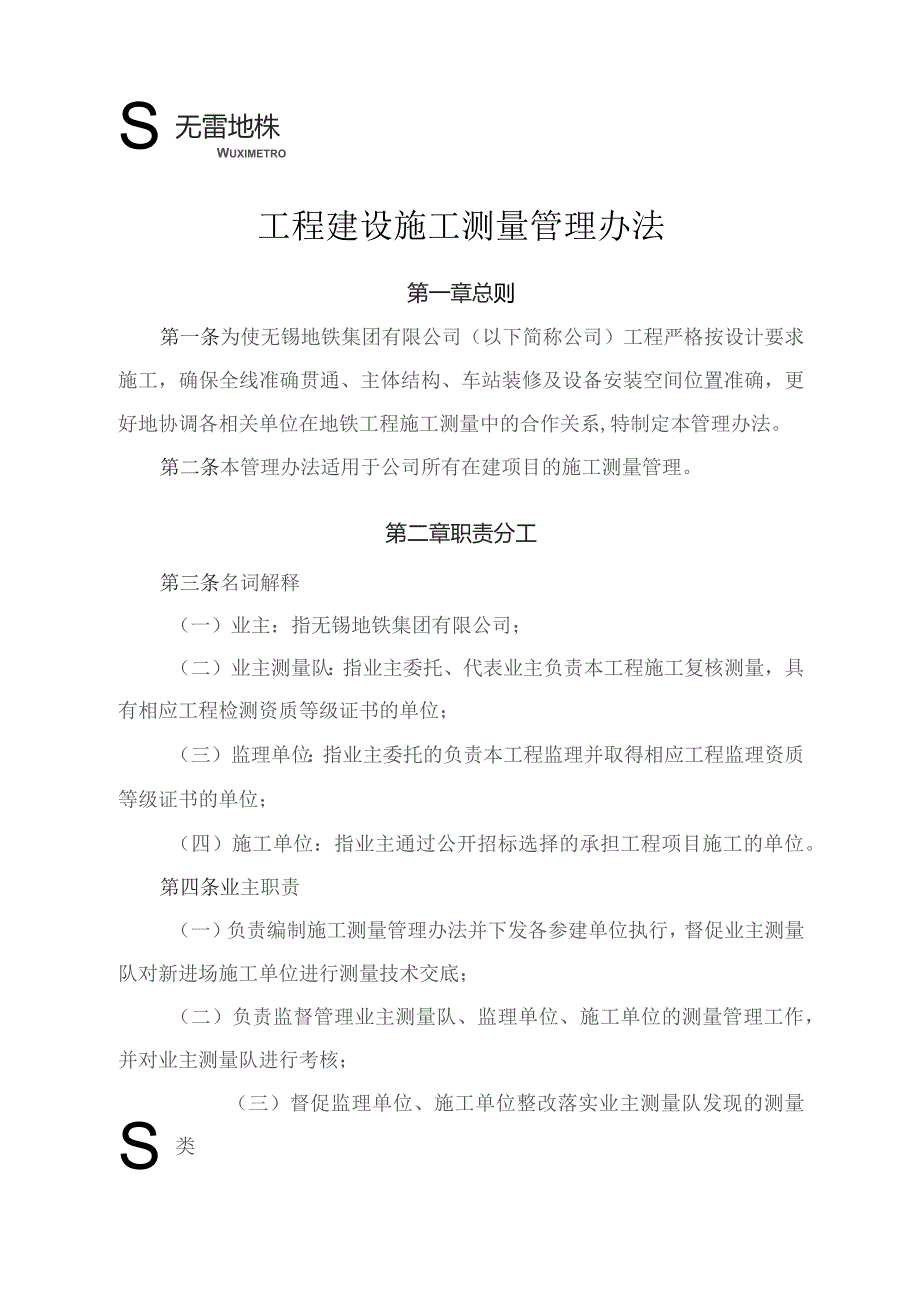

2、施工测量管理办法第一章总则第一条为使无锡地铁集团有限公司（以下简称公司）工程严格按设计要求施工，确保全线准确贯通、主体结构、车站装修及设备安装空间位置准确，更好地协调各相关单位在地铁工程施工测量中的合作关系,特制定本管理办法。第二条本管理办法适用于公司所有在建项目的施工测量管理。第二章职责分工第三条名词解释（一）业主：指无锡地铁集团有限公司；（二）业主测量队：指业主委托、代表业主负责本工程施工复核测量，具有相应工程检测资质等级证书的单位；（三）监理单位：指业主委托的负责本工程监理并取得相应工程监理资质等级证书的单位；（四）施工单位：指业主通过公开招标选择的承担工程项目施工的单位。第四条业主职责

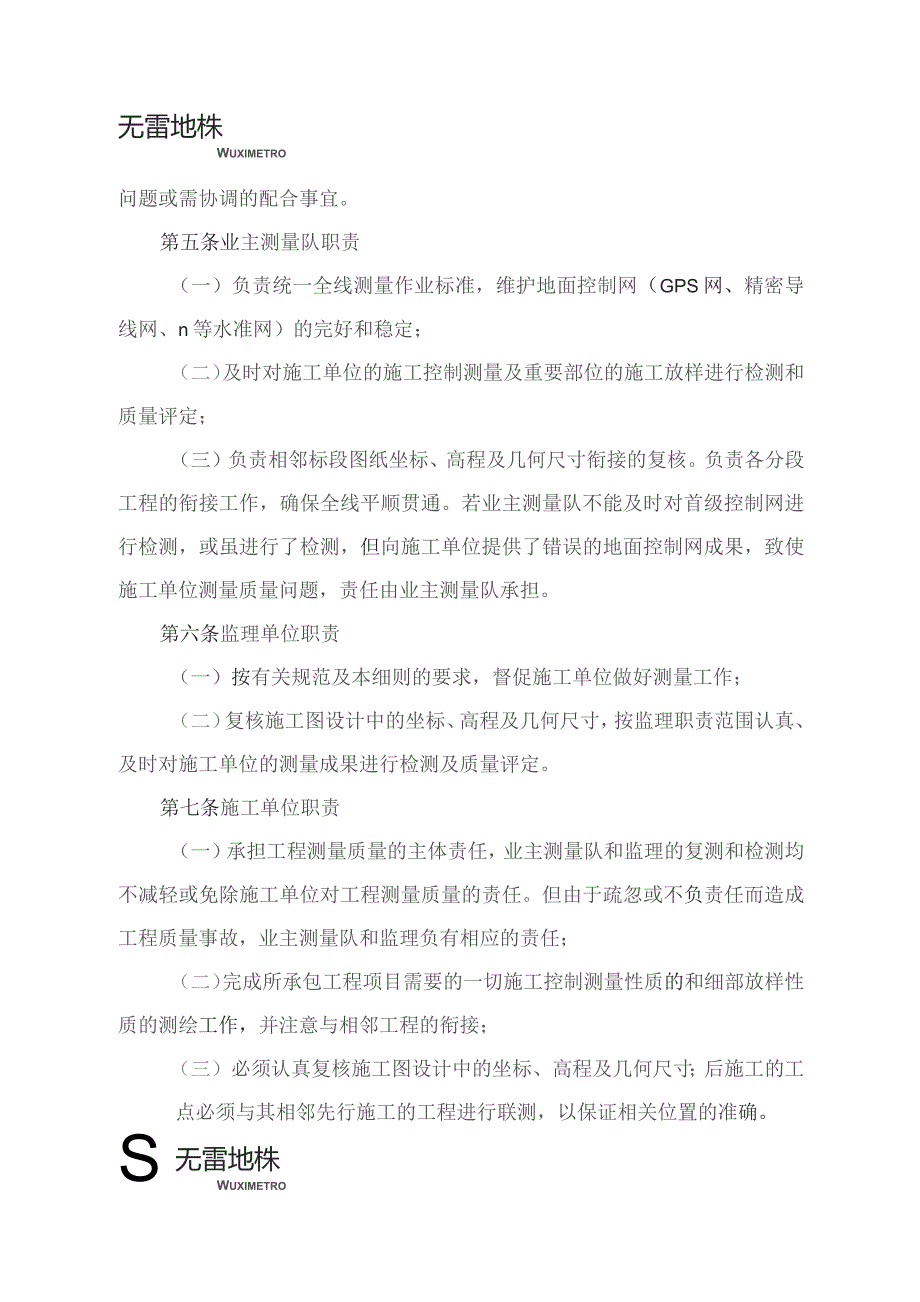

3、（一）负责编制施工测量管理办法并下发各参建单位执行，督促业主测量队对新进场施工单位进行测量技术交底；（二）负责监督管理业主测量队、监理单位、施工单位的测量管理工作，并对业主测量队进行考核；（三）督促监理单位、施工单位整改落实业主测量队发现的测量类S无雷地株Wuximetro问题或需协调的配合事宜。第五条业主测量队职责（一）负责统一全线测量作业标准，维护地面控制网（GPS网、精密导线网、n等水准网）的完好和稳定；（二）及时对施工单位的施工控制测量及重要部位的施工放样进行检测和质量评定；（三）负责相邻标段图纸坐标、高程及几何尺寸衔接的复核。负责各分段工程的衔接工作，确保全线平顺贯通。若业主测量队不
4、能及时对首级控制网进行检测，或虽进行了检测，但向施工单位提供了错误的地面控制网成果，致使施工单位测量质量问题，责任由业主测量队承担。第六条监理单位职责（一）按有关规范及本细则的要求，督促施工单位做好测量工作；（二）复核施工图设计中的坐标、高程及几何尺寸，按监理职责范围认真、及时对施工单位的测量成果进行检测及质量评定。第七条施工单位职责（一）承担工程测量质量的主体责任，业主测量队和监理的复测和检测均不减轻或免除施工单位对工程测量质量的责任。但由于疏忽或不负责任而造成工程质量事故，业主测量队和监理负有相应的责任；（二）完成所承包工程项目需要的一切施工控制测量性质的和细部放样性质的测绘工作，并注意与
5、相邻工程的衔接；（三）必须认真复核施工图设计中的坐标、高程及几何尺寸；后施工的工点必须与其相邻先行施工的工程进行联测，以保证相关位置的准确。S无雷地株Wuximetro第三章管理要求第八条施工、监理单位必须设专人负责测量工作，测量仪器设备的种类、精度和数量必须满足工程的需要，必须根据国家有关规定，定期对仪器进行检定，测量人员和设备保持相对稳定。第九条施工单位认真做好施工测量方案设计，在经监理单位审核后报业主测量队复审通过后实施。第十条土建施工单位所有的测量工作必须经测量监理工程师或者业主测量队检测合格后，才能进入下一道工序的施工。第四章土建施工测量工作程序第十一条控制测量（一）总体设计院向业主
6、测量队进行地面控制网测量资料及现场桩点交接。业主测量队在接桩后，尽早安排和完成地面控制网检测，经审定通过后，由业主测量队向总体设计院发确认书；（二）业主测量队向施工单位交接桩。施工单位接桩后，必须对所接桩点进行复测和对桩点进行保护，并于交接桩后15天以内上报复测报告，交业主测量队审定；（三）施工单位根据地面首级、二级网完成本标段所需的控制测量工作，并按职责分工上报业主测量队或测量监理工程师，由业主测量队或测量监理工程师分别对其进行检测。测量监理工程师应及时通知施工单位检测结果、业主测量队应及时通知测量监理工程师和施工单位检测结果，施工单位根据检测情况安排下一步施工工序和测量工作；（四）施工单位
7、的第一次施工测量必须经业主测量队复测=第十二条施工放样测量S无雷地株Wuximetro（一）施工单位按规范、测量方案或合同要求进行作业，并上报测量监理工程师或业主测量队进行检测，施工单位应提前一天，并说明要求测量监理工程师或业主测量队到场进行检测的时间；（一）测量监理工程师或业主测量队在接到施工单位的施工放样报验单后，应首先复核施工单位的施工放样数据，在确认数据正确无误后，采用自备测量仪器设备按有关测量规范等级精度要求进行复核并出具测量抽检资料和签署复核意见；（三）所有施工放样的复核结果必须满足精度要求、设计文件和有关施工验收规范的规定。如有特殊原因，双方提前协商解决，原则是不影响工程的施工，
8、否则追查相关单位和人员的责任；（四）测量监理工程师或业主测量队应及时将复测结果通知施工单位。在测量监理工程师或业主测量队进行检测时，施工单位有义务配合。第十三条线路中线调整测量（一）施工单位根据贯通测量成果，完成线路中线测量或中线点的归化改正和断面测量并将成果上报监理单位（如中线需变更，须经总体设计单位进行中线调整设计）；（二）测量监理工程师复测、审核通过后，上报业主测量队，由业主测量队进行检测。第十四条铺轨基标测量（一）铺轨施工单位测量队根据业主测量队提供的地下控制导线网、水准网进行铺轨控制基标测设，测设结果上报业主测量队，由业主测量队进行检测；（二）施工单位测量队根据业主测量队的检测报告，
9、完成加密基标测量工作，并上报测量监理工程师进行检测。S无雷地株Wuximetro第十五条竣工测量（一）工程竣工后，施工单位测量队应及时恢复设计，报请测量监理工程师或业主测量队进行验收；（一）业主测量队负责全线的竣工测量，并于竣工时形成测量总结。测量工作流程图（见附件二）。第五章装饰装修和设备安装施工测量工作程序第十六条控制测量（一）由业主测量队向各施工单位、监理单位进行交接桩，并作好记录:（二）施工单位接桩后，施工单位测量队对所接桩点进行复测和对桩点进行保护，并于交接桩后10天以内上报复测报告，交业主测量队审定；（三）施工单位根据需要完成本标段所需的控制测量工作，上报测量监理工程师，并由业主测
10、量队对其进行检测。合格后施工单位可安排下一步施工放样测量工作。第十七条施工放样测量（一）施工单位测量队按照施工放样测量内容进行作业，并上报测量监理工程师或业主测量队，报请测量监理工程师进行检测时，施工单位应提前一天，并说明要求测量监理工程师到场进行检测的时间。测量监理工程师在接到施工单位的申请后，按时进行检测，并认真复核施工单位的测量放样资料。如有特殊原因，双方提前协商解决，原则是不影响工程的施工，否则追查责任。测量监理工程师应及时将复测结果通知施工单位，并按规定出具书面材料。在测量监理工程师进行检测时，施S无雷地株Wuximetro工单位有义务配合；（二）装饰装修与设备安装阶段对于各工点的各
11、工序的第一次施工放样、装饰装修工程站台层距轨道面的高度和距轨道中心线距离的放样点或灰线、重要的或与其他设备安装有紧密联系的且有较高精度要求的轴线、标高、垂直度、坡度等，在得到测量监理工程师复核认可后，还须报请业主测量队进一步复验，并应得到业主测量队的确认；（三）业主测量队根据施工进度或质量情况或根据业主要求不定期地进行抽检，并视抽检结果情况，进行全线通报或召开测量专题会。第十八条竣工测量（一）工程竣工后，施工单位测量队根据有关竣工测量要求进行竣工测量:（二）需要进行限界测量的地段经施工单位测量，测量监理工程师审核通过后由业主测量队进行检测。第六章考核第十九条无锡地铁的测量管理实行业主对业主测量
12、队和监理单位,监理单位对施工单位的综合考评制度，对监理单位的考核按照监理单位考核管理办法执行。第二十条业主对业主测量队考核每季度进行一次，考评项目主要为测量人员设备管理、测量组织实施管理、工作质量、作业安全等方面的内容。业主测量队考评满分100分，任何一次考评得分低于85分者，需要立即整改，连续两月低于85分或者任何一个月低于75分者，业主测量队项目经理应向业主书面述职，同时业主将从当期工程支付款中酌情扣除310万元（业主测量队考核评价表，详见附件一）。第七章附则第二十一条本管理办法需贯彻到公司各相关部门、各参建施工监理单位和各测量单位。第二十二条本管理办法由公司工程部负责解释、培训和补充修订
13、。第二十三条本管理办法自正式发布之日起执行。第二十四条本管理办法的附件有：附件一：业主测量队考核评价表附件二：施工测量管理流程图附件一：业主测量队考核评价表业主测量队考核评价表被考核单位：时间段：年月日到年月日项目内容评分原则/标准分值评分备注测量人员设备管理1组织机构、测量制度、档案管理情况组织机构是否合理，测量制度是否全面，档案管理是否完善52人员资质情况人员资质不满足要求，1分/人次53会议出勒情况缺勤扣1分/人次54是否服从业主管理对不服从管理人员的视情况扣r3分/人次105仪器设备不符合工作要求的检查发现扣1分/次5小计30测量组织实施管理6测量方案编制的及时性晚于规定的时间每天扣1
14、分57测量方案内容的符合性方案内容是否涵盖测量对象、控制点数量、位置每缺1项扣1分58测量工作按进度实施的及时性及质量根据测量工作及资料报送的及时性与质量进行评分209测量资料报送的及时性根据资料报送的及时性及质量进行评分1010测量资料内容的全面性是否按照测量方案、会议纪要适时增加测点、调整测量频率5小计45测量工作质量11测量成果的质量根据成果的正确性及符合性进行评价1012测量超限情况上报及时性及正确性根据测量复核超限情况上报的及时性及正确性进行评价10小计20测量作业安全13测量外业人员工作的作业安出现人员伤害情况视数量及严重程度扣分314测量外业工作仪器的工作安全按出现设备损坏出现数量及严重程度扣分2小计5总计100注：业主测量队考评满分100分，任何一次考评得分低于85分者，需要立即整改，连续两月低于85分或者任何一个月低于75分者，业主测量队项目经理应向业主书面述职，同时从当期工程支付款中酌情扣除310万元。考评单位:考评人:审核:附件二：施工测量管理流程图
