《PET塑料注塑技术参数.docx》由会员分享，可在线阅读，更多相关《PET塑料注塑技术参数.docx（4页珍藏版）》请在第壹文秘上搜索。

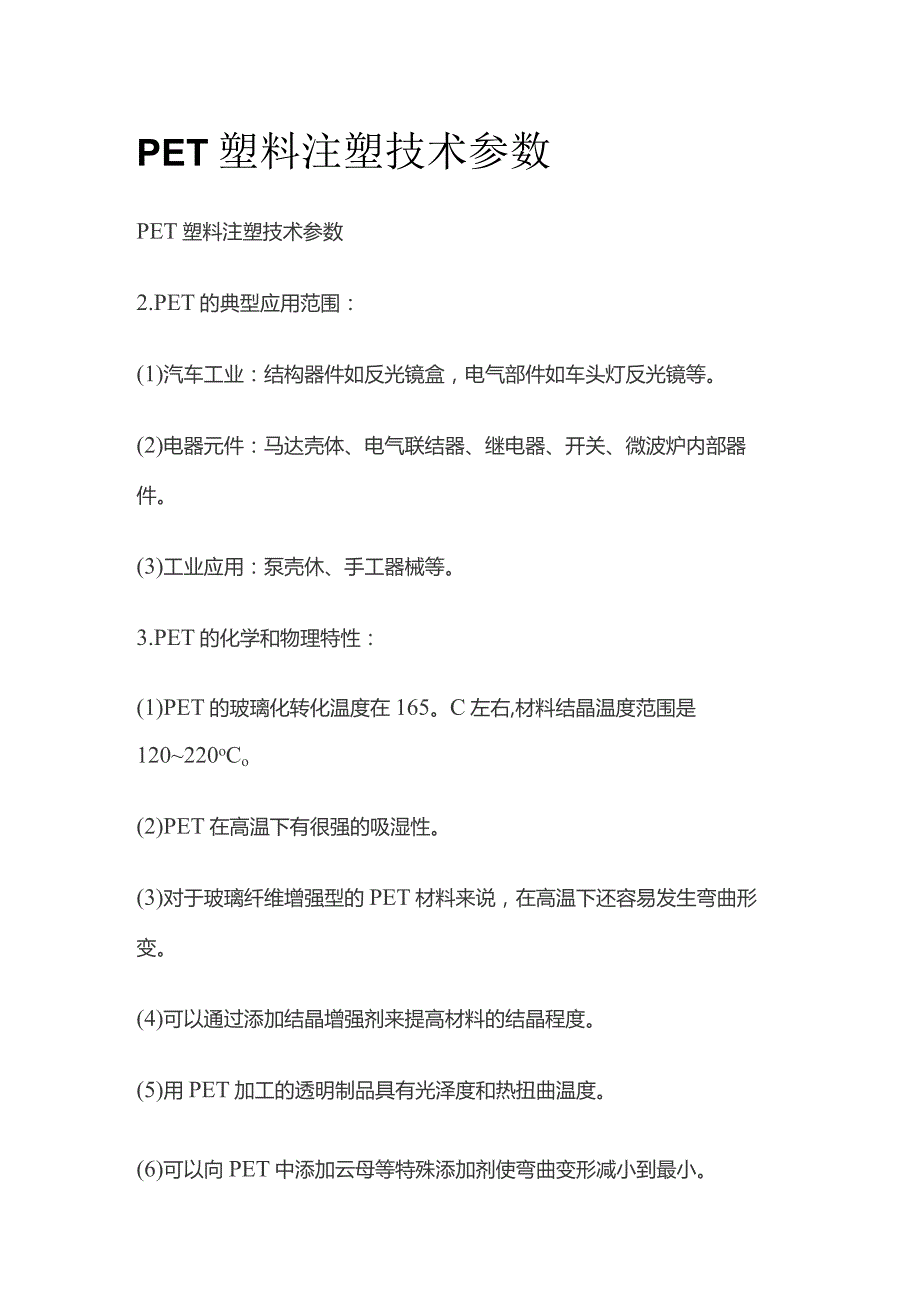

1、PET塑料注塑技术参数PET塑料注塑技术参数2.PET的典型应用范围：(1)汽车工业：结构器件如反光镜盒，电气部件如车头灯反光镜等。(2)电器元件：马达壳体、电气联结器、继电器、开关、微波炉内部器件。(3)工业应用：泵壳休、手工器械等。3.PET的化学和物理特性：(1)PET的玻璃化转化温度在165。C左右,材料结晶温度范围是120220oCo(2)PET在高温下有很强的吸湿性。(3)对于玻璃纤维增强型的PET材料来说，在高温下还容易发生弯曲形变。(4)可以通过添加结晶增强剂来提高材料的结晶程度。(5)用PET加工的透明制品具有光泽度和热扭曲温度。(6)可以向PET中添加云母等特殊添加剂使弯曲

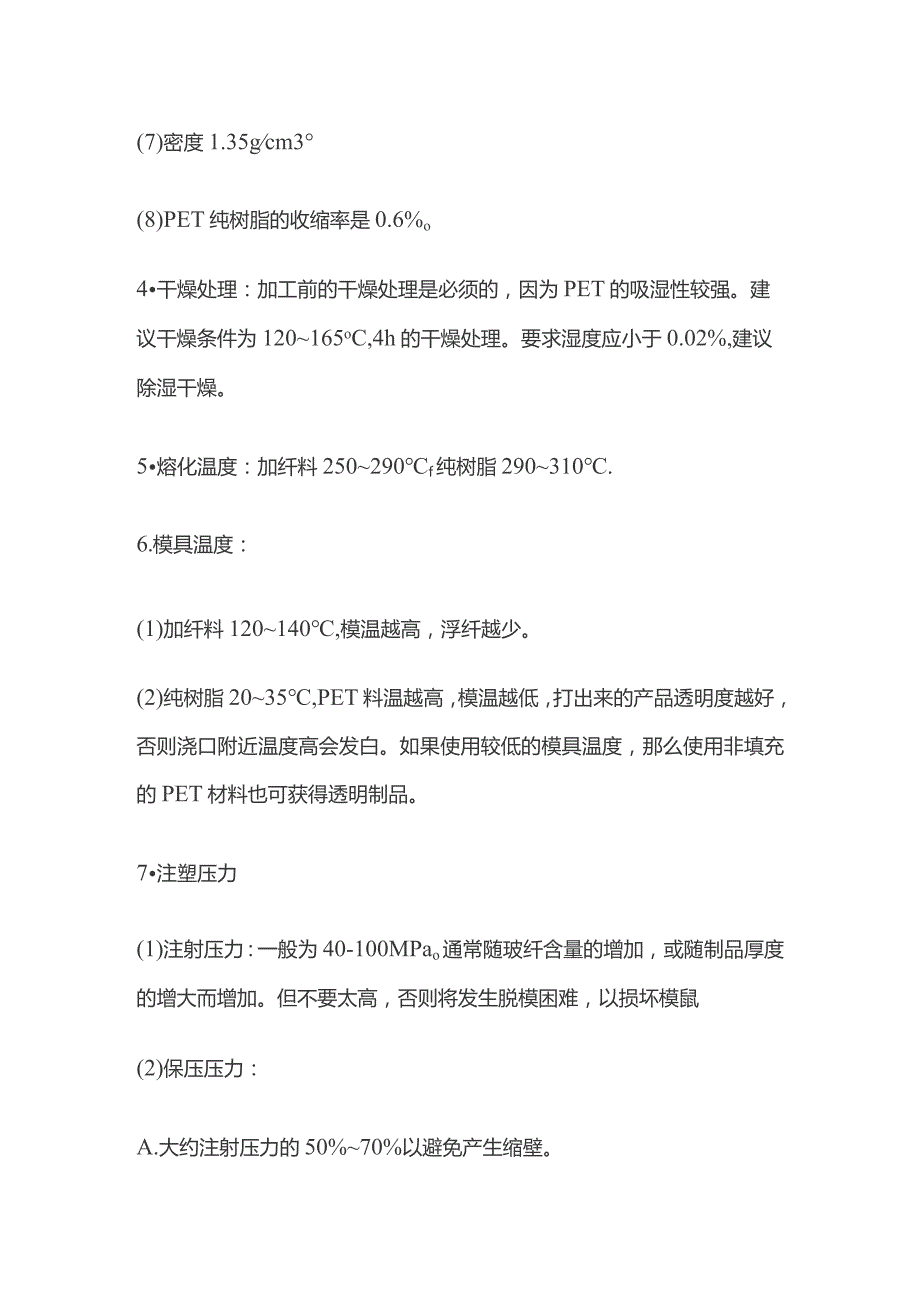

2、变形减小到最小。(7)密度1.35gcm3(8)PET纯树脂的收缩率是0.6%o4干燥处理：加工前的干燥处理是必须的，因为PET的吸湿性较强。建议干燥条件为120165oC,4h的干燥处理。要求湿度应小于0.02%,建议除湿干燥。5熔化温度：加纤料250290f纯树脂290310.6.模具温度：(1)加纤料120140,模温越高，浮纤越少。(2)纯树脂2035,PET料温越高，模温越低，打出来的产品透明度越好，否则浇口附近温度高会发白。如果使用较低的模具温度，那么使用非填充的PET材料也可获得透明制品。7注塑压力(1)注射压力：一般为40-100MPao通常随玻纤含量的增加，或随制品厚度的增大

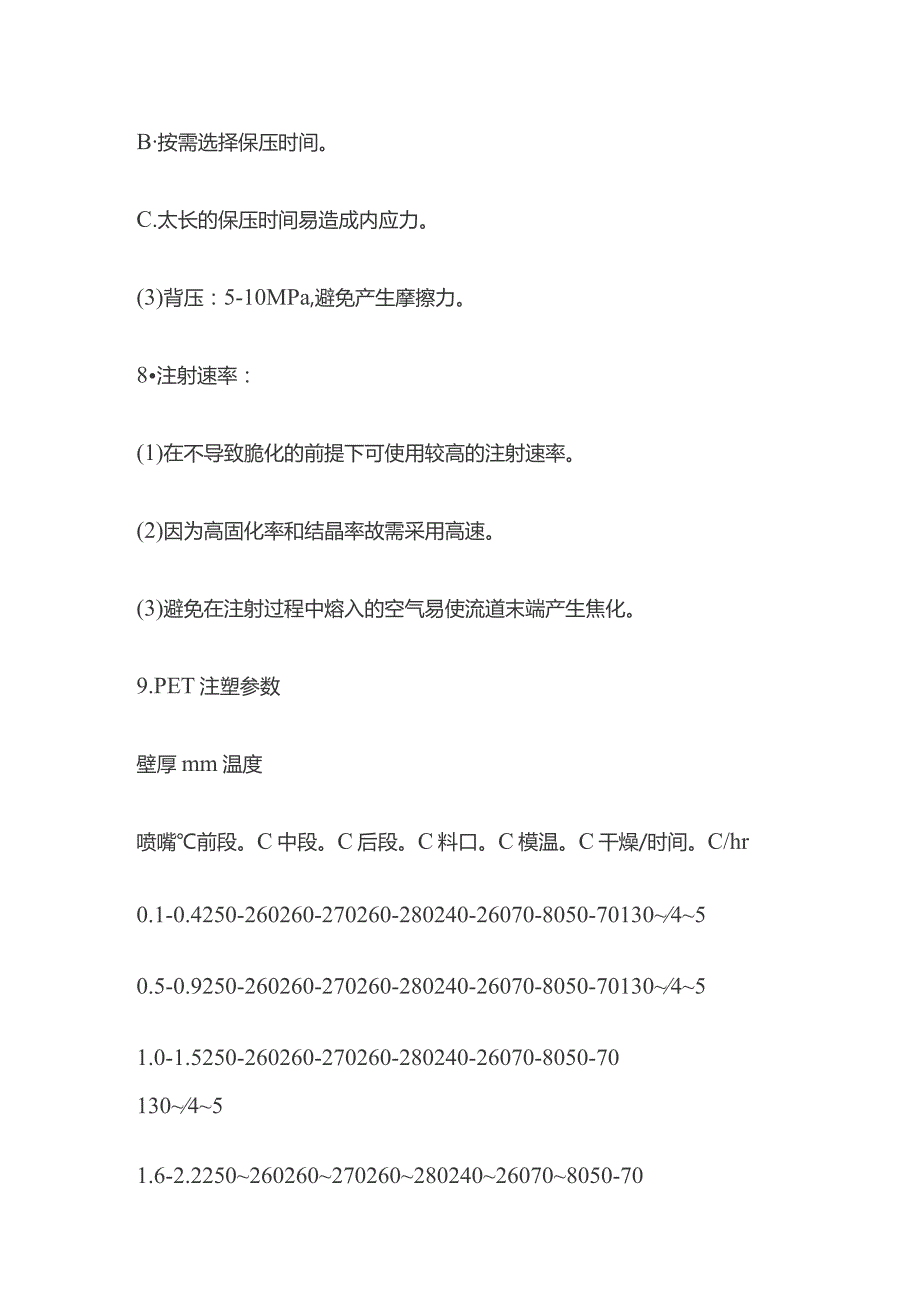

3、而增加。但不要太高，否则将发生脱模困难，以损坏模鼠(2)保压压力：A.大约注射压力的50%70%以避免产生缩壁。B按需选择保压时间。C.太长的保压时间易造成内应力。(3)背压：5-10MPa,避免产生摩擦力。8注射速率：(1)在不导致脆化的前提下可使用较高的注射速率。(2)因为高固化率和结晶率故需采用高速。(3)避免在注射过程中熔入的空气易使流道末端产生焦化。9.PET注塑参数壁厚mm温度喷嘴前段。C中段。C后段。C料口。C模温。C干燥/时间。C/hr0.1-0.4250-260260-270260-280240-26070-8050-70130450.5-0.9250-260260-2702
4、60-280240-26070-8050-70130451.0-1.5250-260260-270260-280240-26070-8050-70130451.6-2.2250260260270260280240260708050-70130452.3-3.42502602602702602802402607080140130453.5-5.0250260260270260280240260708014013045壁厚mm压力速度注射mpa保压mpa背压mpa保压S冷却S注射速度Cm/s螺丝速度mm/s0.1-0.48010030-505100.200.70中高2500.5-0.98010030505100.501.75中高2501.0-1.58010030-505102.408.40中高2501.6-2.2608030-505103.0010.50中高2502.3-3.4608030505105.5019.25中高2503.5-5.0608030-505107.8027.30中高250
