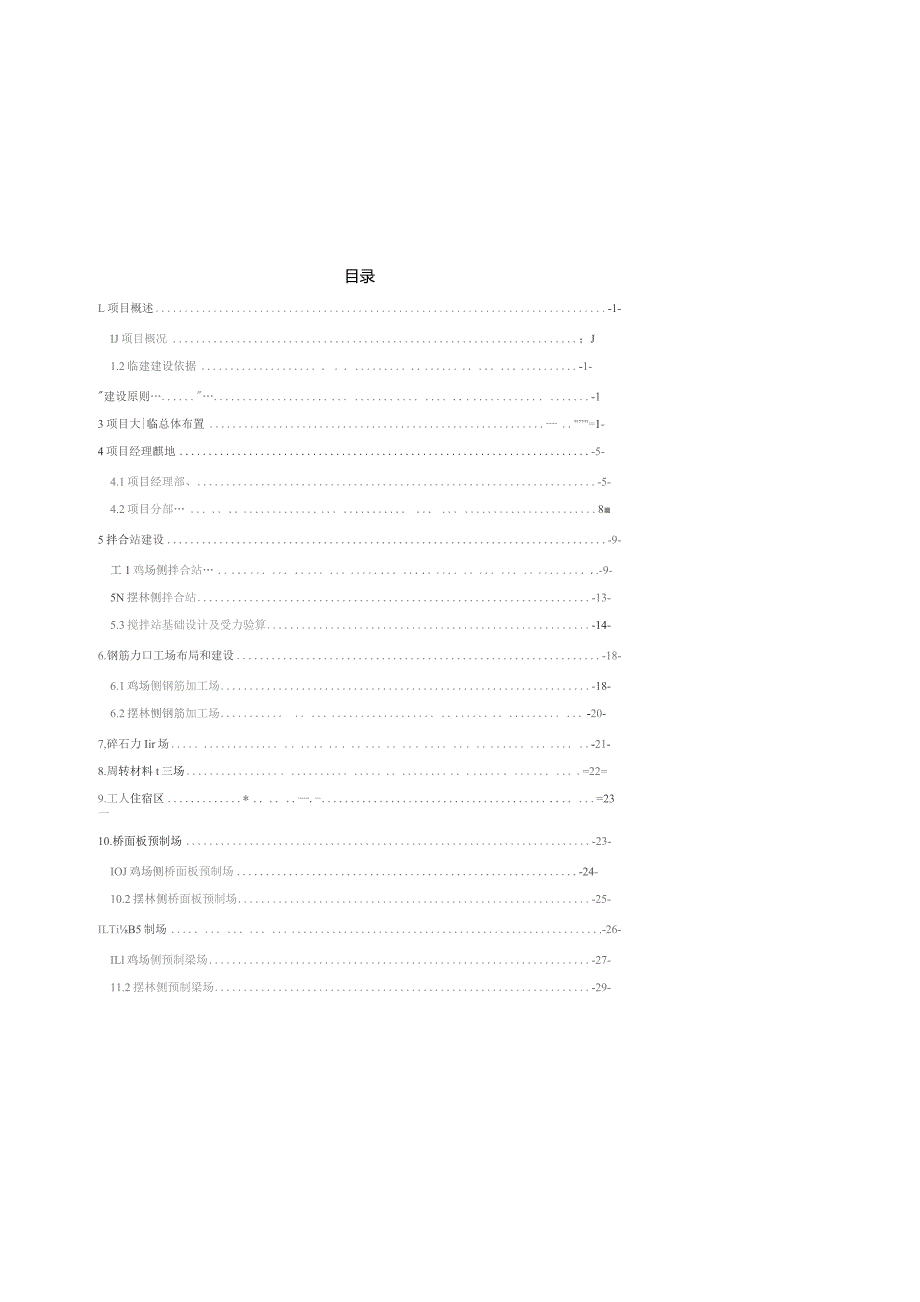

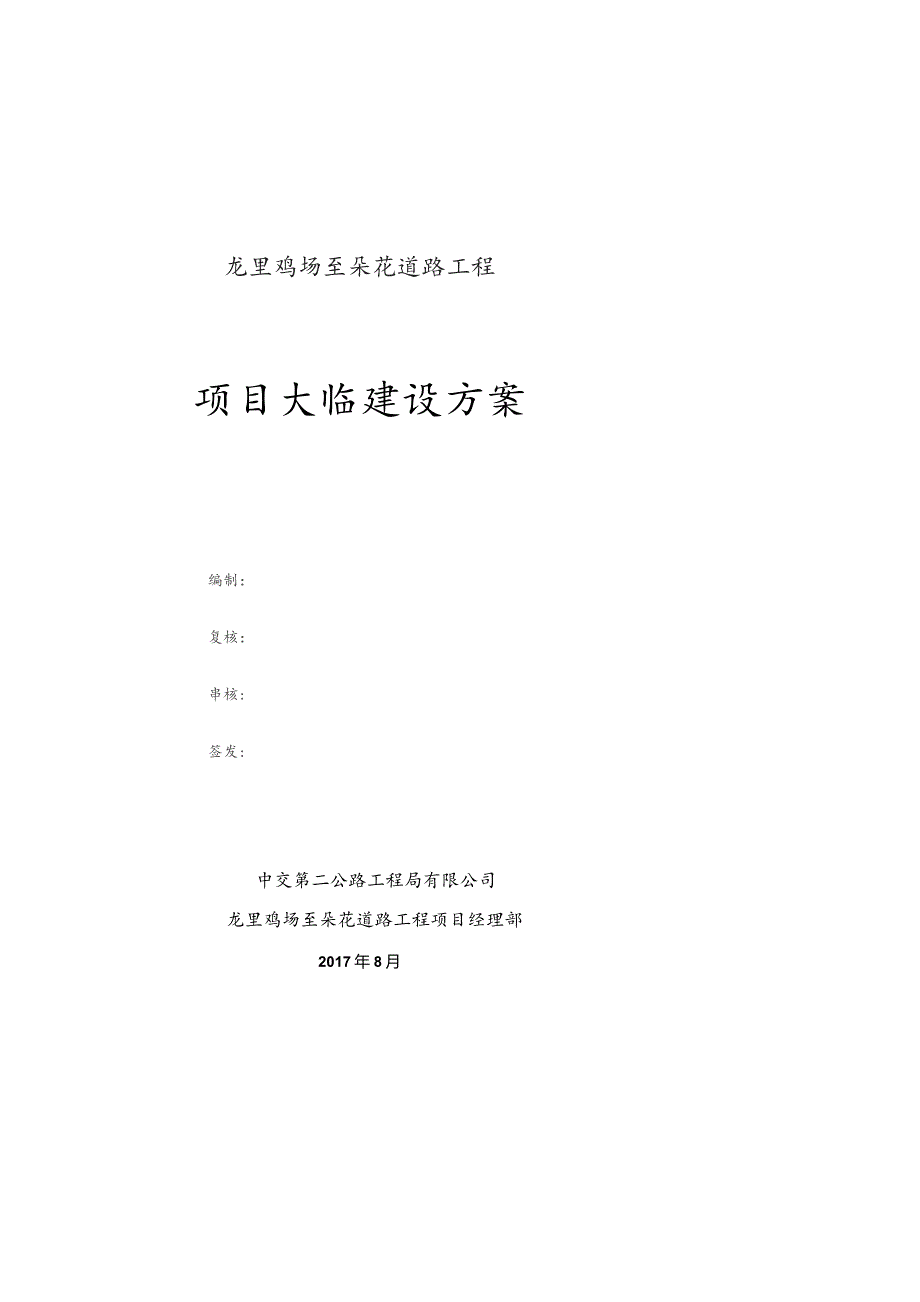

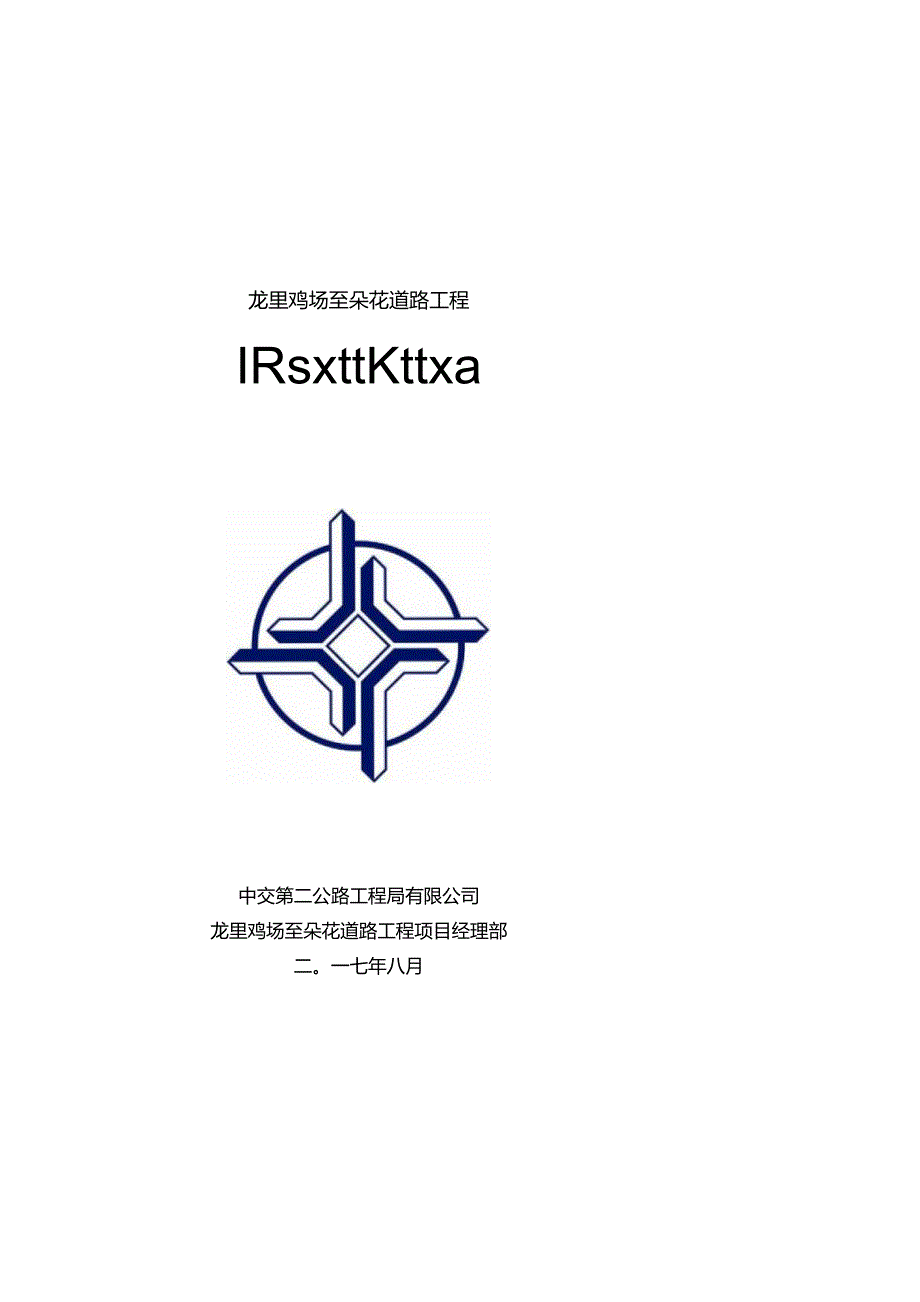

1、龙里鸡场至朵花道路工程IRsxttKttxa中交第二公路工程局有限公司龙里鸡场至朵花道路工程项目经理部二。一七年八月龙里鸡场至朵花道路工程项目大临建设方案编制：复核：串核:签发:中交第二公路工程局有限公司龙里鸡场至朵花道路工程项目经理部2017年8月目录L项目概述-1-IJ项目概况；J1.2临建建设依据-1-建设原则.-13项目大|临总体布置”=1-4项目经理麒地-5-4.1项目经理部、-5-4.2项目分部85拌合站建设-9-工1鸡场侧拌合站.-9-5N摆林侧拌合站-13-5.3搅拌站基础设计及受力验算-14-6.钢筋力口工场布局和建设-18-6.1鸡场侧钢筋加工场-18-6.2摆林恻钢筋加工
2、场-20-7,碎石力Iir场-21-8.周转材料t三场=22=9.工人住宿区*.-=23一10.桥面板预制场-23-IOJ鸡场侧桥面板预制场-24-10.2摆林侧桥面板预制场-25-ILTiB5制场.-26-ILl鸡场侧预制梁场-27-11.2摆林侧预制梁场-29-龙里鸡场至朵花道路工程项目大临建设方案1.项目概述1.1项目概况本项目地处贵州省黔南自治州龙里县境内，龙里鸡场至草原道路工程一标段起讫桩号：K0+000K2+236.5,全长2.2365km.主要工程内容有：朵花特大桥1260l座、小里程侧路基462m、大里程侧路基514.5m及路面工程。朵花特大桥为主跨跨径49Om的斜拉桥，跨越朵
3、花大峡谷，是本项目的一个重要节点，也是当地的一个亮点。1.2临建建设依据、贵州省高速公路建设标准化管理规定（工地建设）；（2）,贵州省交通建设工程平安工地、施工标准化建设施工现场安全生产标准化实施细则（征求意见稿）：、贵州省高速公路施工标准化管理实施意见；、勘察工地、从现场调查、采集、咨询所获取的各方面资料.2.建设原则施工方案符合设计文件以及相关规范的要求。施工方案力求技术先进、工艺可靠、成熟，具有较强的可操作性，所使用的材料、设备力求质量合格、安全可靠.施工方案结合桥址的地质、水文、气象条件以及工程规模、技术特点、工期要求、工程造价等多方面比选的基础上确定.坚持科学性、合理性、经济性、实用
4、性相结合的原则。3项目大临总体布置受朵花大峡谷阻隔便道无法贯通，为了满足现场施工需要，大临设施需分开布置,鸡场侧大临建设垂点展示企业形象，找林侧以满足施工需求为主.本项目临建包括项目部（分部）、拌合站、钢筋加工场、碎石加工场、周转材料堆放区、工人住宿区、便道工程、T梁和桥面板预制场等。T梁和桥面板预制存放区另编详细建设方案。-2-三瞧育M里炽谁Ur吁玄翌*咀S1H安玄徐泡课汶由图培*皿官一督*姓眼*皿7Bss.ssB 3-2项目大Ik总体布置图（摆林例）I批注J21：须更换为最新图-4-中交第二公路工程局有限公司4项目经理部驻地4.1项目经理部项目经理部选址在龙溪大道右侧36m、里程桩号为Kl
5、1+045Kl1+M5,占地面积5415m2,采用彩钢板房结构。项目部距离项目起点约500m,管理方便。项目经理部分为办公区和生活区两部分。项目经理部平面布置如图4.1-1。B4.1-19目经理部平面布置图办公区办公区包括办公楼、篮球场、旗台、门卫室、伸缩式大门等，区域内配备足够的消防设施（灭火器、消防沙池、消防水池），场地内道路和空地（绿化除外）铺筑Wcm厚C20混凝土面层。办公楼为双层豪华型彩钢板房，白墙红顶，楼梯设置于办公楼中间。办公区总面积为1881m其中建筑面积为54O,混凝土硬化面积1045m1绿化面积296一。项目经理部设八部一室，综合事务部、安全质量部、工程技术部、生产管理部、
6、物资机械部、成本合同部、财务管理部、测量监控部、试验室，为更好地控制原材料和混凝土质量，试验室设置在拌合站内。*-I.1-1办公楼筑功IE宣百租名称数量（间）单间面积（Ja办公室1621,6会议室79.2卫生间（男女各1间）230保安室114.4注：综合事务部、测量控制部办公室面积为32.4m1项目部大门外设置停车位，可满足项目车辆和临时车辆停放要求。办公区、生活区采用砖砌基础+通透式围栏，高度为2m,并于醒目位置设置宣传栏（包括五牌-图）进行项目介绍.办公楼前设置升旗台，悬挂国旗、中交集团旅帜和安全宣传旗.项目部进场便道北侧布设工程概况牌、管理人员名单及监督电话牌、消防保卫制度牌、安全生产制
7、度牌、文明和环保制度牌和施工现场平面图（五睥一图）。其它安全文明施工宣传根据实际需要布设.项目经理部效果图如下图所示:004.1-2项目经理部蚊果图生活区生活区位于办公楼后面，占地面积2793m；建筑面积共1354m,为单层彩钢板房,共4栋，每栋13间，共52间，满足项目部管理人员生活、住宿需求。4.1-2生活区筑功能面租名称数量（间）单间面积（mj宿舍332L6招待所221.6活动室143,2浴室22L6食堂、餐厅、储物间1021.6洗漱间121,6男女厕所221.6住宿区内设置完善的消防设施、排水设施，各构造物醒目位置设置防火安全警示牌，同时加强对施工人员相关安全规范的学习，消除安全隐患。
8、4.1-3项目经理部设工程统计序号项目名称单位1单层彩钢板房基础m1125.6：双层彩钢板房基础360.83单层蒙华彩钢板房1350.7双层豪华彩钢板房721.55办公楼封闭窗64.8H门楼柱子装修个27钢质门购置及安装个218钢质防盗窗购置及安装个459彩钢板隔断m11IQ石膏板吊顶164L611贴瓷砖1923.012线路及照明设施安装间7013水管安装ID200014化粪池m367.515厕所蹲坑个2416小便池安装9广厕所、浴室隔墙安装1018透视围墙基础m23519透视围栏235Mi旗台座121经理部伸缩式大门门洞122场地硬化（5Cnl）H123场地硬化（IOcm）2241.524场
9、地硬化（ISCm）斐场地硬化（20cm）126洗漱池、操作平台&27砖砌工程（红砖、水泥砖）3ID75.328砂浆抹面才129人工挖土方1011来）墙面刷白131挖方Ul50032填方7004.2项目分部项目分部位于电程桩号K1+540K1+620左侧，占地面积1840m,办公室建筑面积129.6m工，生活区建筑面积388.8m2,满足大里程侧管理人员办公、生活要求。项目分部共24间房屋，各建筑功能室面积如表4.2-1所示。4.2-1项目分部91功能宣面租名称数量（间）单间面积（Ja办公室621,6厨房2L6操作间121.6餐厅121.6库房121.6宿舍102L6男女浴室221.6男女闻所2
10、2L6在项目分部进场便道前布设工程概况牌、管理人员名单及监督电话牌、消防保卫制度牌、安全生产制度牌、文明和环保制度牌和施工现场平面图（五牌一图）。项目分部内设置完善的消防设施（包括灭火器、消防沙池、消防水池）、排水设施（地面设散水，周围有排水沟，保证不积水），以及防火安全警示牌，同时加强对施工人员相关安全规范的学习，消除安全隐患。生活区内设置绿化带，绿化带中种植花草，以美化整个生活区环境。除绿化外的所有场地及道路全部硬化处理，浇筑IOCIn厚C20混凝土，道路两侧适当位置设置安全防护措施和文明施工标志牌。办公室、宿舍和其它辅助房屋室内采用6cm厚C20混凝土罩面。4.2-2项目分部设工程计序号
11、名称单位L清表m218402挖土（石）IH11209.53填碎石土4526.854场地硬化1797,725彩钢板3m5406窗户个437门个25S排水沟m1605拌合站建设5.1鸡场侧拌合站根据施工需要.项目鸡场侧拟配置1套HZS90型及1套HZS75型混凝土搅拌站.拌和站占地面枳共6543ml包括混凝土拌合区、砂石料堆放区两部分。平面布置图见图5,1T。T-HHJ2T-3TLRZT卜H5.1-1UI拌合站平面图批注IJ3J:料旅改成小侧4个8Bs.1一2某工地Jt覆土拌合站搅拌站系统全部为电脑控制，砂石料、拌合用水及外加剂均采用称重计量.并安装监控系统，对搅拌站进行实时监控。为防止停电造成碎
12、生产中断，拌合站配备与生产机组相匹配的发电机。拌和设施要求安全、牢固，并设置缆风绳，确保抗风等级不低于10级。搅拌站内设置办公区和试验室，均为彩钢板房屋。拌和站采用封闭式管理，四周设置围墙，高度2m,并在明显位置悬挂安全生产及质量方针的标语：砂石料堆放场占地面积1800ml采取分仓存放，按照安全文明施工管理规程要求设置防雨、防咂棚，砂石料储量约5400m砂石料仓围墙采用波形钢板形式，高度3m；拌合站内设置有地磅、蓄水池及污水沉淀池.为保证施工用水排放不影响周围环境，混凝土拌和站污水进入污水沉淀池处理后通过排水管道排出.拌合站内设置-个653的蓄水池,用来提供拌合站拌合碎用水.拌和站场地考虑填挖平衡，FI填部分分层碾压，分层厚度不宜超过60cm,场地铺设15cm碎石找平，顶面浇筑20cm厚C20混凝土.砂石料场基础采用先填筑50Cm碎石层，充分碾乐完成后浇筑20cmC25混凝土面层，砂石料场外部围墙采用波纹钢板形式，围墙高度为2.5场地硬化按照四周低，中心高的原则进行，面层排水坡度不小于L5%场地四周应设置排水沟，排水沟底面采用M7.5砂浆抹面，做到雨天场地不积水、不泥泞，晴天不扬尘。拌和站原材料堆放要严格按照以卜标准执行：按照工程规模拌和站采用8个散装水泥及粉煤灰储存罐（100t/个），将散装水泥按不
