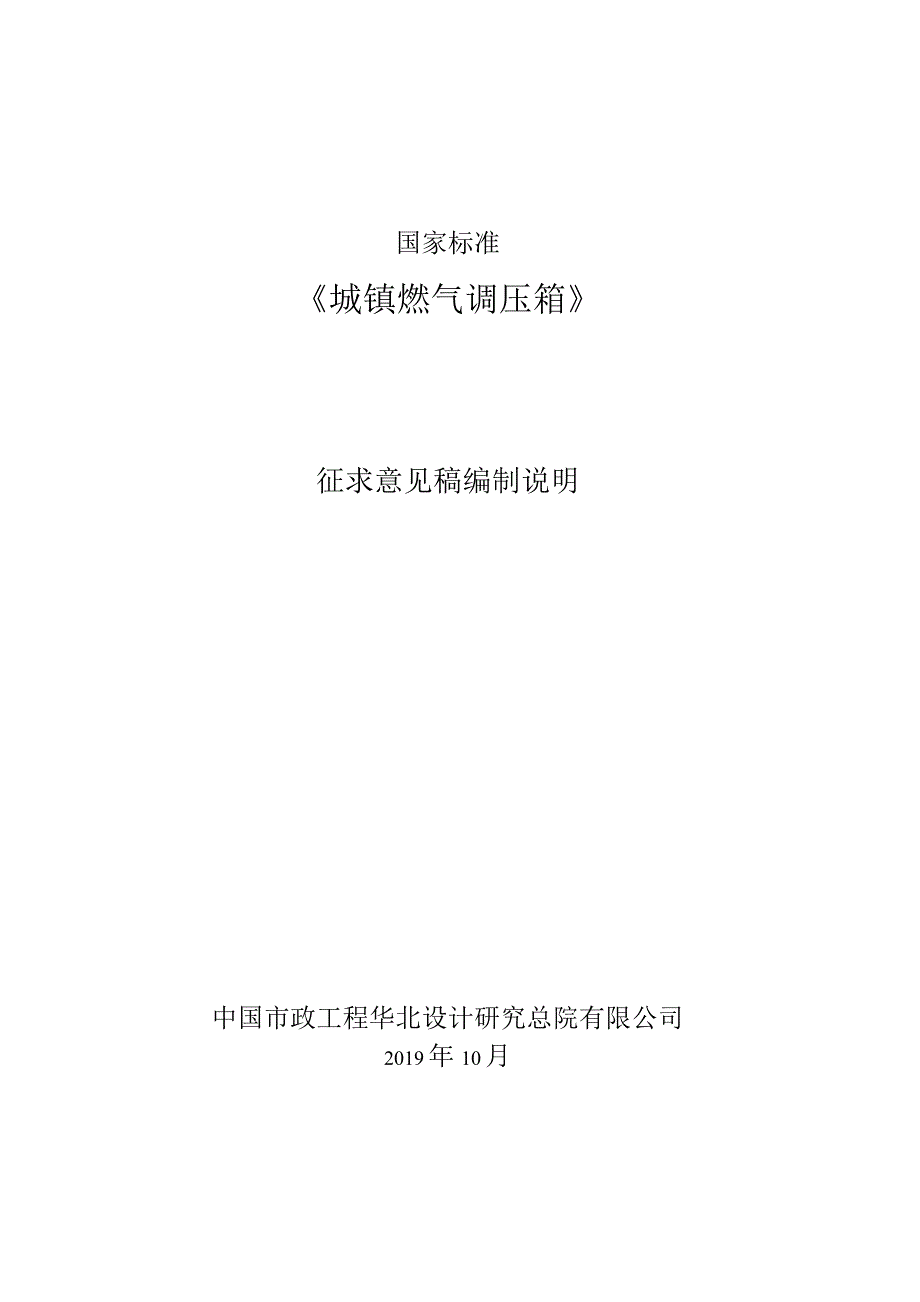

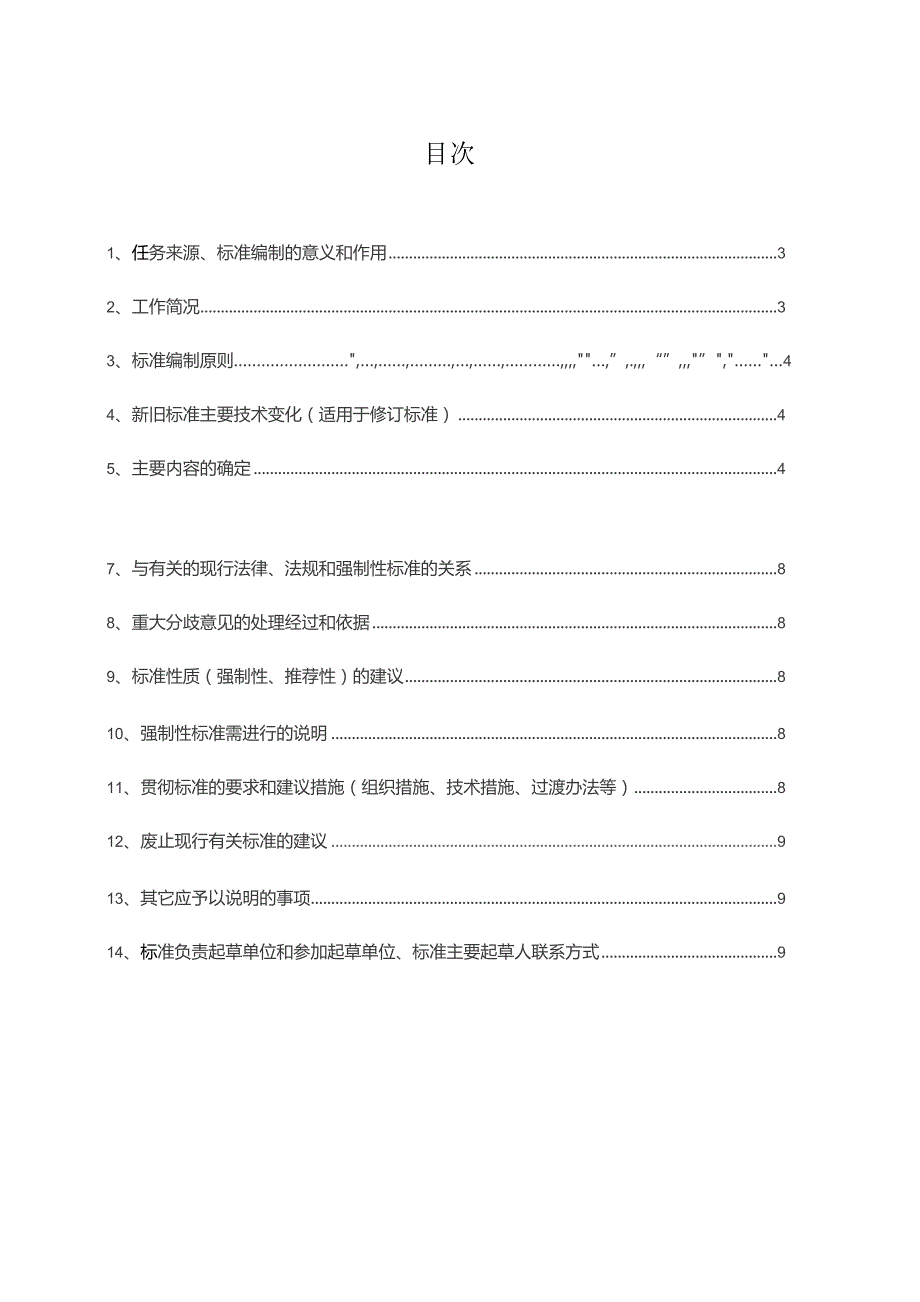

1、国家标准城镇燃气调压箱征求意见稿编制说明中国市政工程华北设计研究总院有限公司2019年10月目次1、任务来源、标准编制的意义和作用32、工作简况33、标准编制原则.,”,.,“”,”,44、新旧标准主要技术变化（适用于修订标准）45、主要内容的确定47、与有关的现行法律、法规和强制性标准的关系88、重大分歧意见的处理经过和依据89、标准性质（强制性、推荐性）的建议810、强制性标准需进行的说明811、贯彻标准的要求和建议措施（组织措施、技术措施、过渡办法等）812、废止现行有关标准的建议913、其它应予以说明的事项914、标准负责起草单位和参加起草单位、标准主要起草人联系方式9城镇燃气调压箱征

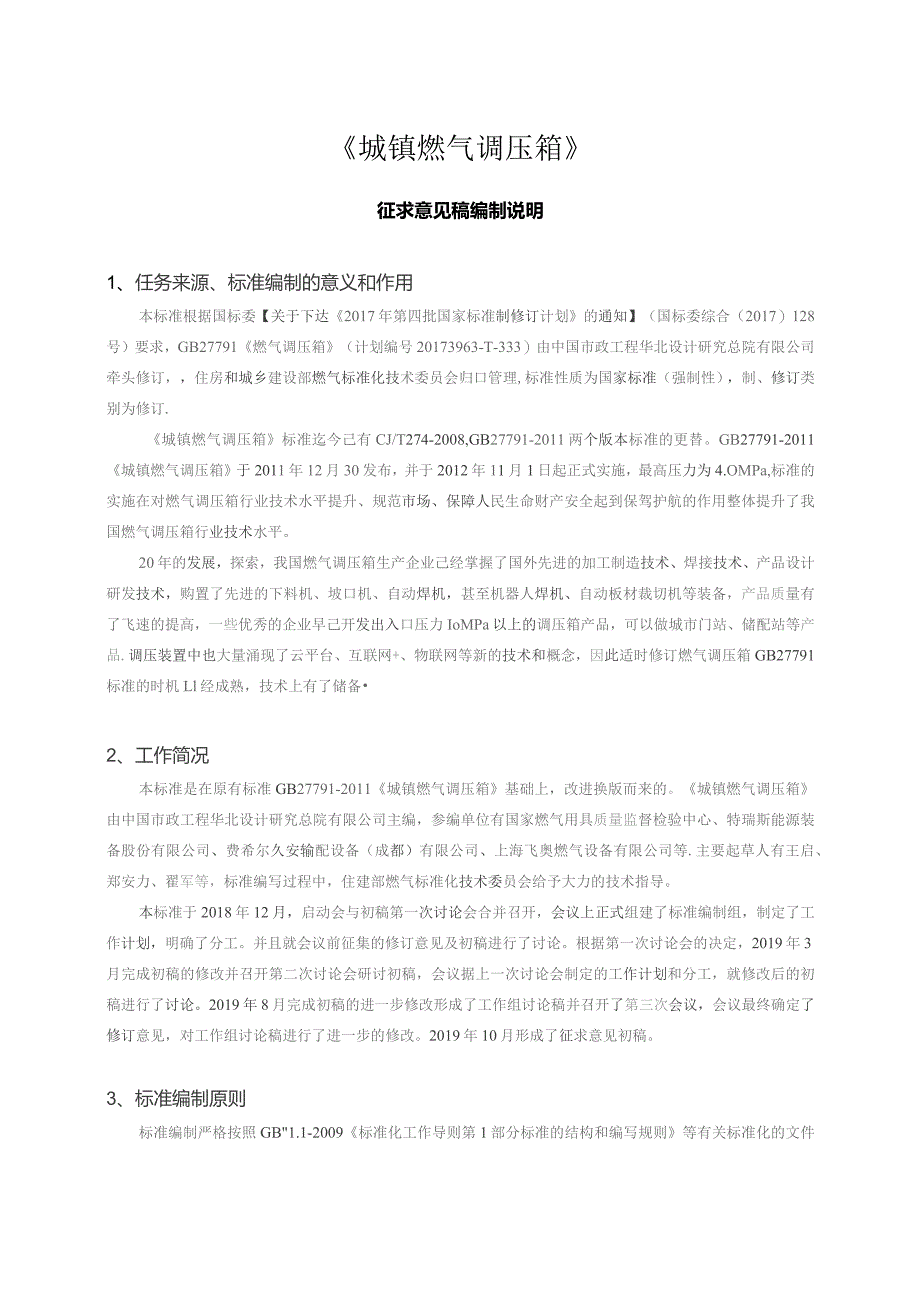

2、求意见稿编制说明1、任务来源、标准编制的意义和作用本标准根据国标委【关于下达2017年第四批国家标准制修订计划的通知】（国标委综合（2017）128号）要求，GB27791燃气调压箱（计划编号20173963-T-333）由中国市政工程华北设计研究总院有限公司牵头修订，住房和城乡建设部燃气标准化技术委员会归口管理,标准性质为国家标准（强制性），制、修订类别为修订.城镇燃气调压箱标准迄今己有CJ/T274-2008,GB27791-2011两个版本标准的更替。GB27791-2011城镇燃气调压箱于2011年12月30发布，并于2012年11月1日起正式实施，最高压力为4.OMPa,标准的实施在
3、对燃气调压箱行业技术水平提升、规范市场、保障人民生命财产安全起到保驾护航的作用整体提升了我国燃气调压箱行业技术水平。20年的发展，探索，我国燃气调压箱生产企业己经掌握了国外先进的加工制造技术、焊接技术、产品设计研发技术，购置了先进的下料机、坡口机、自动焊机，甚至机器人焊机、自动板材裁切机等装备，产品质量有了飞速的提高，一些优秀的企业早己开发出入口压力IoMPa以上的调压箱产品，可以做城市门站、储配站等产品.调压装置中也大量涌现了云平台、互联网+、物联网等新的技术和概念，因此适时修订燃气调压箱GB27791标准的时机Ll经成熟，技术上有了储备2、工作简况本标准是在原有标准GB27791-2011
4、城镇燃气调压箱基础上，改进换版而来的。城镇燃气调压箱由中国市政工程华北设计研究总院有限公司主编，参编单位有国家燃气用具质量监督检验中心、特瑞斯能源装备股份有限公司、费希尔久安输配设备（成都）有限公司、上海飞奥燃气设备有限公司等.主要起草人有王启、郑安力、翟军等，标准编写过程中，住建部燃气标准化技术委员会给予大力的技术指导。本标准于2018年12月，启动会与初稿第一次讨论会合并召开，会议上正式组建了标准编制组，制定了工作计划，明确了分工。并且就会议前征集的修订意见及初稿进行了讨论。根据第一次讨论会的决定，2019年3月完成初稿的修改并召开第二次讨论会研讨初稿，会议据上一次讨论会制定的工作计划和分
5、工，就修改后的初稿进行了讨论。2019年8月完成初稿的进一步修改形成了工作组讨论稿并召开了第三次会议，会议最终确定了修订意见，对工作组讨论稿进行了进一步的修改。2019年10月形成了征求意见初稿。3、标准编制原则标准编制严格按照GB1.1-2009标准化工作导则第1部分标准的结构和编写规则等有关标准化的文件的要求，强调标准的制定要把握科学性、先进性、协调性、一致性的原则。城镇燃气调压箱目前国内现行标准是GB27791-2011城镇燃气调压箱，随着调压箱行业的发展，一些优秀的企业开发的调压箱产品入口压力不断提高，该标准覆盖压力范围低，最高只到4.0MPa,使用范围较为局限。我国的城镇燃气调压箱的
6、产品标准，必须在兼顾现有国内调压箱产品的基础上，结合国内、外技术水平和参照国外相关产品标准的基础上制定本标准，目标是向世界先进标准水平靠拢。目前同类型的国外相关标准有2个欧洲标准：EN12186-2014i4Gasinfrastructure-Gaspressureregulatingstationsfortransmissionand（Jislribution-Functionalrequirements燃气供应系统用于输配的燃气调压站功能要求及EN12279-2000AI-2005uGasinfrastructure-Gaspressureregulatinginstallationson
7、servicelines-Functionalrequirements燃气供应系统。动力管道上的气压调节装置一功能要求。但由于以上两个标准与国内采用的标准体系不一致，在标准的内容、产品的要求、性能参数等诸方面存在较大的差异，因此，在编制时仅作为参考。新国标的编制主要依照GB50028城镇燃气设计规范等国家现行有关标准的要求，并结合国内调压箱的生产、使用等实际情况，对原有的GB277912011城镇燃气调压箱进行修改编制。4、新旧标准主要技术变化（适用于修订标准）本标准是对GB27791-2011城镇燃气调压箱的修订，与GB27791-2011相比主要技术变化如下：范围进口压力由4.0MPa修改
8、为10.OMPa（见1和GB27791-2011的1）；一增加了GB/T6479高压化肥设备用无缝钢管等相关规范性引用文件（见2）；一一修改了燃气调压箱的术语（见3.Ll和GB27791-2011的3.1.1）!修改了公称流量中的术语注祥（见3.3和GB27791-2011的3.3）:修改了型号编制（见4和GB27791-2011的4）；修改了结构与材料（见5和GB27791-2011的5）；修改了无损检测的文字叙述（见6.2和GB27791-2011的6.2）；一修改了安全装置启动压力设定值,将原6.6和6.7合并一起（见6.6和GB27791-2011的6.6、6.7）；修改了无损检测方法
9、和比例（见7.3.4和GB27791-2011的7.3.4）:-增加了无损检测不合格的处置方法（见7.3.8）；一取消了气压试验对实验介质温度要求（见7.4.2和GB27791-2011的7.4.2）:修改了出口压力测试时的流量（见7.6.3和和GB27791-2Ou的7.6.3）。5、主要内容的确定（以下章条款同标准中的章条款）随着燃气调压箱行业的迅猛发展，原有的老标准GB27791-2011城镇燃气调压箱在有些方面己经表现出不适应。本标准是对原有的GB27791-2011城镇燃气调压箱标准的改进换版。在编制过程中，本标准参考了GB5OO28城镇燃气设计规范等相关标准，结合了现有行业调压箱生
10、产、使用等实际发展现状，对老标准提出了诸多改进。1）范围本标准将原有规定适用的最大进II压力不大于4.0MPa提高到了IO.OMPao由于目前城镇燃气调压器行业发展迅速，有一些大的门站工作压力己经上升到了10.0MPa,为了更好地规范这些新出现的高压大流量的调压箱的出现，本标准决定将最大进口压力不大于4.0MPa提高到了10.0MPa.2）规范性引用文件引用文件增加了以下标准；增加了GB/T6479高压化肥设备用无缝钢管、GB14976流体输送用不锈钢无缝钢管用于5.3.1.1中对于管材的规定。增加了GB/T36051燃气过浓器用于5.1.6中对于过滤器的规定、增加了GB12237石油、石化及
11、相关工业用的钢制球阀、JB11492燃气管道用铜制球阀和截止阀、CJ/T514燃气输送用金属阀门用于5.4关于阀门的规定、增加了GB/T6968膜式煤气表、GB/T32201气体流量计用于5.5关于计量的规定。增加了NB/T47008承压设备用碳素钢和合金钢锻件、NB*47009低温承压用低合金钢锻件、NB/T47010承压设备用不锈钢和耐热钢锻件用户532.3关于管件的规定。对原有废止了的标准，JB4730承压设备无损检测改用新的NBk47013承压设备无损检测代替。TSGR（XX）4固定式压力容器安全技术监察规程改用新的TSG21固定式压力容器安全技术监察规程代替。增加了GBf25198压
12、力容器封头用于5.3.2.1中对于管件的规定代替了用4726钢制压力容器用封头.删除了JB/T4709钢制压力容器焊接规程，增加了NB47015压力容器焊接规程。删除了JB/T4726压力容器用碳素钢和低合金锻钢件、SYfT绝缘接头和绝缘法兰技术规范。3）术语与定义3.1燃气调压箱，参照50028-2006城镇燃气设计规范对调压箱的定义进行了重新定义.33公称流量中，针对注中解释不明确的问题，对于注进行了进一步的解释，举例说明了公称流量为并联供气公称流量之和。明确了设定出口压力指主路工作调压器的设定出口压力，而非监控调压器等其他调压器的设定压力。4）型号编制随着调压箱产品的发展，老标准GB27
13、791-2011城镇燃气调压箱原有的型号编制会出现表述不清的问题，新标准对调压箱的型号编制方法进行了改进，消除了部分歧义的同时，增加了关于调压箱带计量功能的表示方法。4.1c）为了表示每路出口的管道结构，调压管道结构代号放到每一路公称流量之后。表示此路出口的管道结构形式。4.1d）为了表示每路出口是否具有计量功能，将计量功能代号放到调压管道结构代号之后。表征此表出口是否具有计量功能，若有则用M标识。4.1e）将最大进口压力放到型号编制RX之后第一位，表示整个调压箱的最大工作压力，避免引起是某-路最大进口压力的歧义。随着进口压力范围从“4.0MPa”提高到lO.OMPa”，相应的最大进口压力规格
14、增加了“5.0MPa、6.3MPa、10.0MPa三种规格。4.2根据编制方法重新给出了三种不同结构的调压器型号的编制示例。包括单路出口普通的调压箱、单路出口带计量调压箱、多路出口带计量调压箱。5）结构与材料由于增加了对调压箱所用材料的要求、本章更名为结构与材料。5.1.5中将原有的条文中b）和C）合并为新的一条，设备必要的支撑和围护，如箱体、支座等；阀门、仪表等相美配套设备J使条文更加简洁。5.1.5c）由于考虑到实际应用中，许多调压箱无法制作防火装置，将防火装置的设置改为必要时。5.1.6由于有了过滤器国家标准GB36051,引入了新颁布的过滤器国家标准GB/T36051。考虑到原有5.1
