《热塑性复合材料成型工艺FRTP全套.docx》由会员分享，可在线阅读，更多相关《热塑性复合材料成型工艺FRTP全套.docx（6页珍藏版）》请在第壹文秘上搜索。

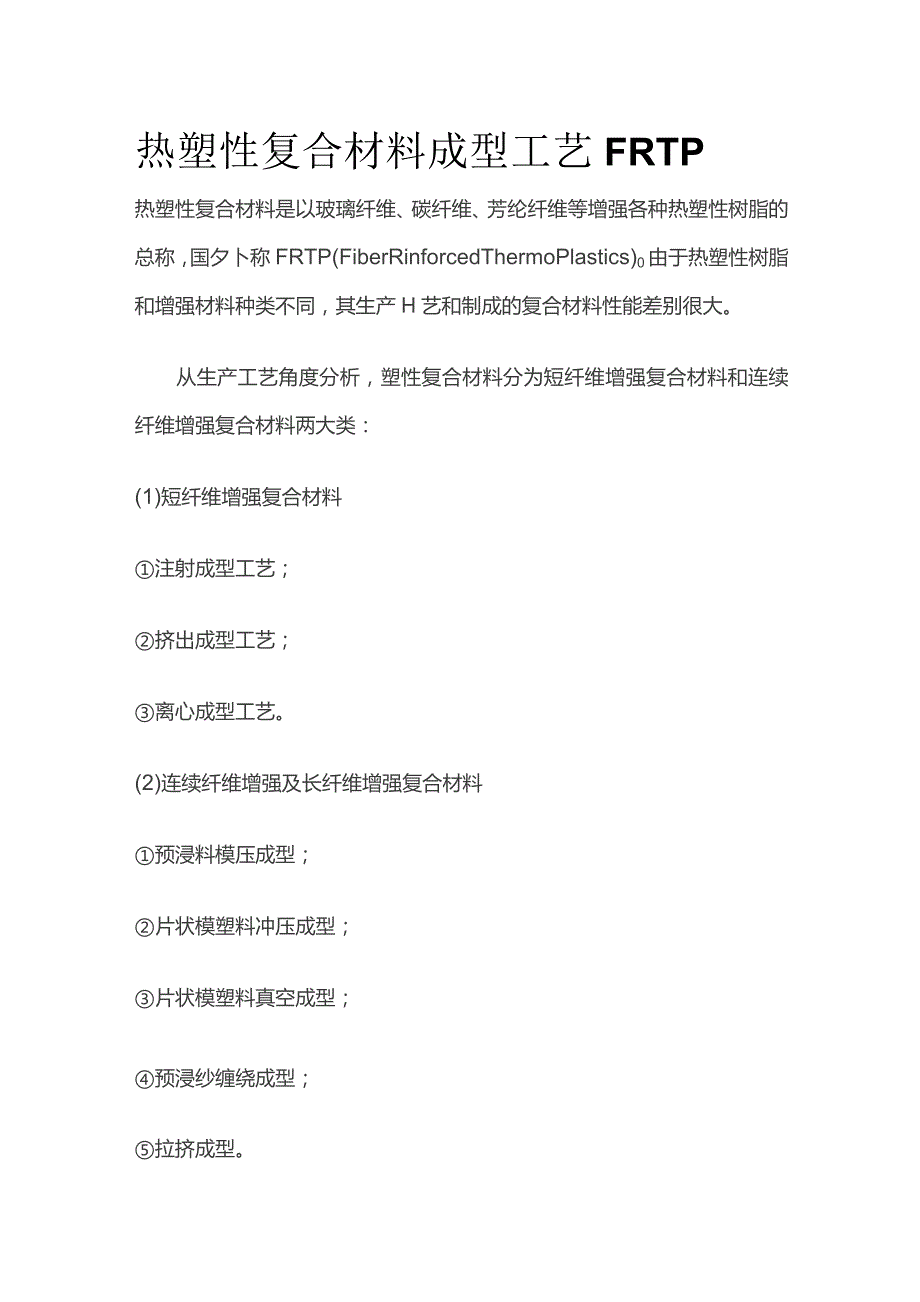

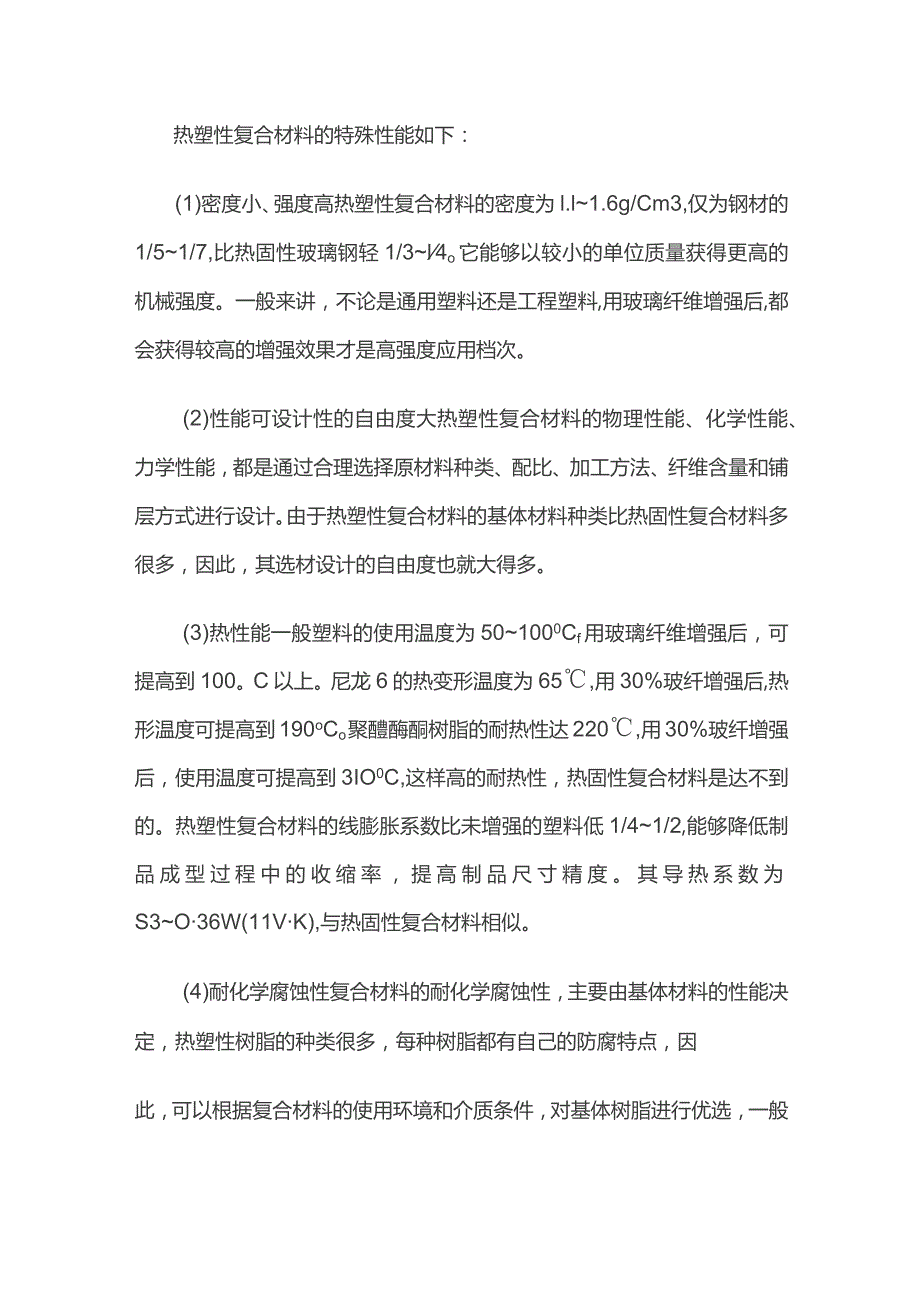

1、热塑性复合材料成型工艺FRTP热塑性复合材料是以玻璃纤维、碳纤维、芳纶纤维等增强各种热塑性树脂的总称，国夕卜称FRTP(FiberRinforcedThermoPlastics)0由于热塑性树脂和增强材料种类不同，其生产H艺和制成的复合材料性能差别很大。从生产工艺角度分析，塑性复合材料分为短纤维增强复合材料和连续纤维增强复合材料两大类：(1)短纤维增强复合材料注射成型工艺；挤出成型工艺；离心成型工艺。(2)连续纤维增强及长纤维增强复合材料预浸料模压成型；片状模塑料冲压成型；片状模塑料真空成型；预浸纱缠绕成型；拉挤成型。热塑性复合材料的特殊性能如下：(1)密度小、强度高热塑性复合材料的密度为l.
2、l1.6g/Cm3,仅为钢材的1/51/7,比热固性玻璃钢轻1/3l4o它能够以较小的单位质量获得更高的机械强度。一般来讲，不论是通用塑料还是工程塑料,用玻璃纤维增强后,都会获得较高的增强效果才是高强度应用档次。(2)性能可设计性的自由度大热塑性复合材料的物理性能、化学性能、力学性能，都是通过合理选择原材料种类、配比、加工方法、纤维含量和铺层方式进行设计。由于热塑性复合材料的基体材料种类比热固性复合材料多很多，因此，其选材设计的自由度也就大得多。(3)热性能一般塑料的使用温度为501000Cf用玻璃纤维增强后，可提高到100。C以上。尼龙6的热变形温度为65,用30%玻纤增强后,热形温度可提高

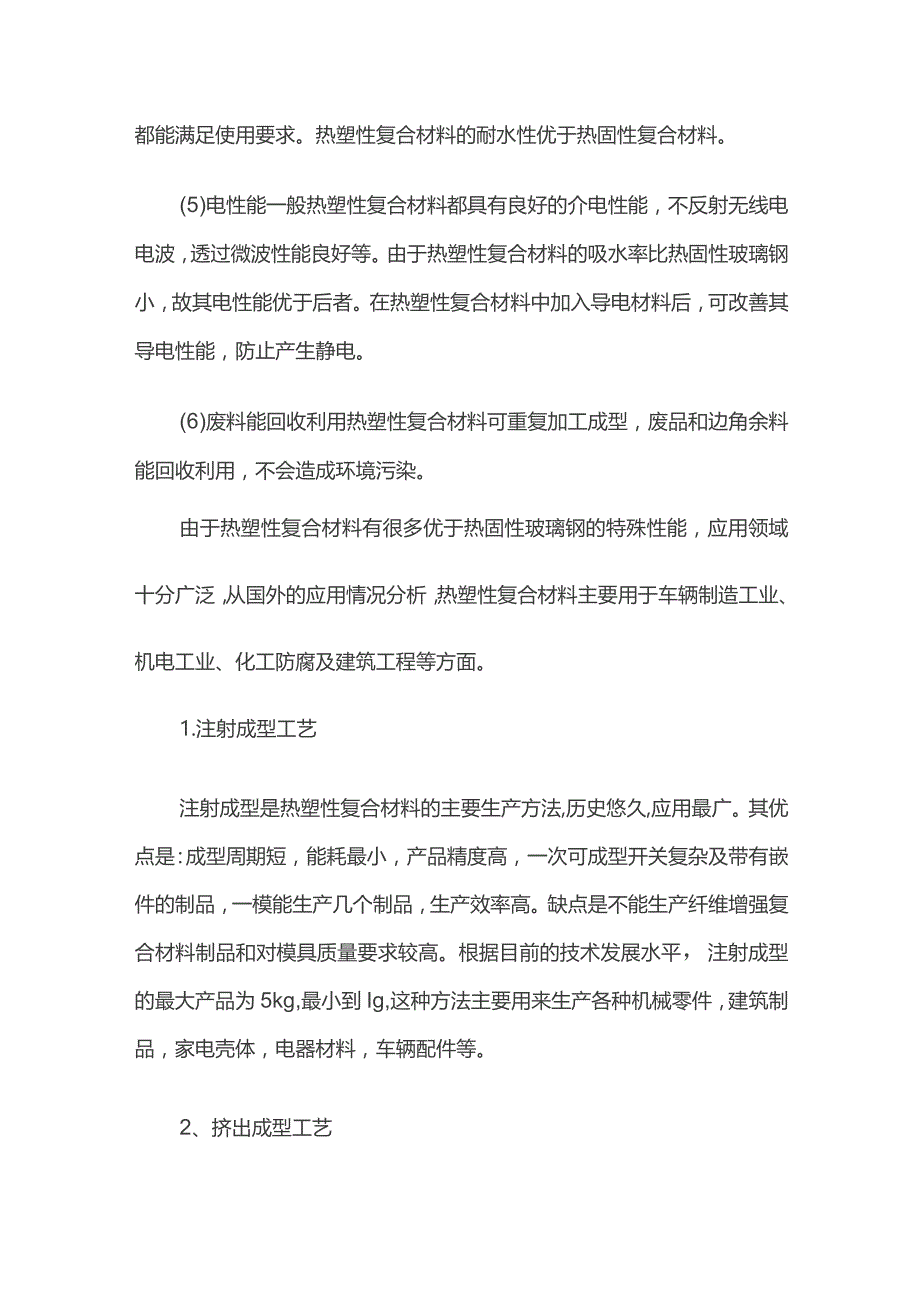

3、到190oCo聚醴酶酮树脂的耐热性达220,用30%玻纤增强后，使用温度可提高到3IO0C,这样高的耐热性，热固性复合材料是达不到的。热塑性复合材料的线膨胀系数比未增强的塑料低1/41/2,能够降低制品成型过程中的收缩率，提高制品尺寸精度。其导热系数为S3O36W(11VK),与热固性复合材料相似。(4)耐化学腐蚀性复合材料的耐化学腐蚀性，主要由基体材料的性能决定，热塑性树脂的种类很多，每种树脂都有自己的防腐特点，因此，可以根据复合材料的使用环境和介质条件，对基体树脂进行优选，一般都能满足使用要求。热塑性复合材料的耐水性优于热固性复合材料。(5)电性能一般热塑性复合材料都具有良好的介电性能，不
4、反射无线电电波，透过微波性能良好等。由于热塑性复合材料的吸水率比热固性玻璃钢小，故其电性能优于后者。在热塑性复合材料中加入导电材料后，可改善其导电性能，防止产生静电。(6)废料能回收利用热塑性复合材料可重复加工成型，废品和边角余料能回收利用，不会造成环境污染。由于热塑性复合材料有很多优于热固性玻璃钢的特殊性能，应用领域十分广泛，从国外的应用情况分析，热塑性复合材料主要用于车辆制造工业、机电工业、化工防腐及建筑工程等方面。1.注射成型工艺注射成型是热塑性复合材料的主要生产方法,历史悠久,应用最广。其优点是：成型周期短，能耗最小，产品精度高，一次可成型开关复杂及带有嵌件的制品，一模能生产几个制品，
5、生产效率高。缺点是不能生产纤维增强复合材料制品和对模具质量要求较高。根据目前的技术发展水平，注射成型的最大产品为5kg,最小到Ig,这种方法主要用来生产各种机械零件，建筑制品，家电壳体，电器材料，车辆配件等。2、挤出成型工艺挤出成型是热塑性复合材料制品生产中应用较广的工艺之一。其主要特点是生产过程连续，生产效率高，设备简单，技术容易掌握等。挤出成型工艺主要用于生产管、棒、板及异型断面型等产品。增强塑料管玻纤增强门窗异型断面型材，在我国有很大市场。3、缠绕成型工艺热塑性复合材料的缠绕成型工艺原理和缠绕机设备与热固性玻璃的一样，不同的是热塑性复合材料缠绕制品的增强材料不是玻纤粗纱，而是经过浸胶（热
6、塑性树脂）的预浸纱。因此，需要在缠绕机上增加预浸纱预热装置和加热加压4昆。缠绕成型时，先将预浸纱加热到软化点，再与芯模的接触点加热，并加压馄加压，使其熔接成一个整体。4、热塑性复合材料拉挤成型热塑性复合材料的拉挤成型工艺与热固性玻璃钢的基本相似。只要把进入模具前的浸胶方法加以改造，生产热固性玻璃钢的设备便可使用。生产热塑性复合材料拉挤产品的增强材料有两种：一种是经过浸胶的预浸纱或预浸带，另一种是未浸胶的纤维或纤维带。5、焊接层合法此法系利用热塑性复合材料的可焊性，生产复合材料板材。其方法如下：先在工作台上压铺一层预浸料（一般宽500mm）,铺第二层浸料时，开动压辐的焊接器，使预浸料进入压辐下，
7、焊接器使上下两层预浸料在几秒钟内同时受热熔化，当机器向前移动时，预浸料在压4昆的压力（0.3MPa）作用下粘合成一体。如此重复，可生产任意厚度的板材。6、热塑性片状模塑料制品冲压成型工艺热塑性片状模塑制品冲压成型与热固性SMC压制成型不同，它要先将坯料预热，然后再放放模具加压成型。7、热塑性复合材料的连接技术热塑性复合材料的连接方法很多，例举如下：抑接用于热塑性复合材料抑接用的抑钉，一般都是用连续纤维增强热塑性塑料制造，最好是用拉挤棒材制造。施工时，抑钉预热到可以加压塑变的温度，抑钉与孔径应能严密配合，不能大，也不能小。也可以用金属螺栓。梆接的优点是耐冲击性好，无电化学腐蚀，价格便宜。焊接热塑
8、性复合材料的焊接处理，是将被连接材料的焊接表面加热到熔化状态，然后搭接加压，使之接成一体。复合材料焊接原理与塑料焊接相似，但必须注意焊接处的纤维增强效果不能降低很多。管件对接焊热塑性复合材料管的对接焊方法有直接对接和补强对接焊两种。这种连接方法的优点是工艺简单，可在现场施工，不需对管子进行机械加工，连接强度高，不易断裂。缺点是成本高，工艺要求严格，要保证尺寸紧密配合。缠绕焊接用预浸带沿焊缝手工或机械缠绕，同时用火焰喷枪对接触点加热熔融，使之与被连接件粘牢。选择预浸带时，要注意纤维的方向和含量。此法较实用，被连接材料能保留较好的性能，但易出现加热不均的现象。薄板超声波焊接此法是用超声波对被连接处进行加热焊接，一般能够获得较高的连接强度。
