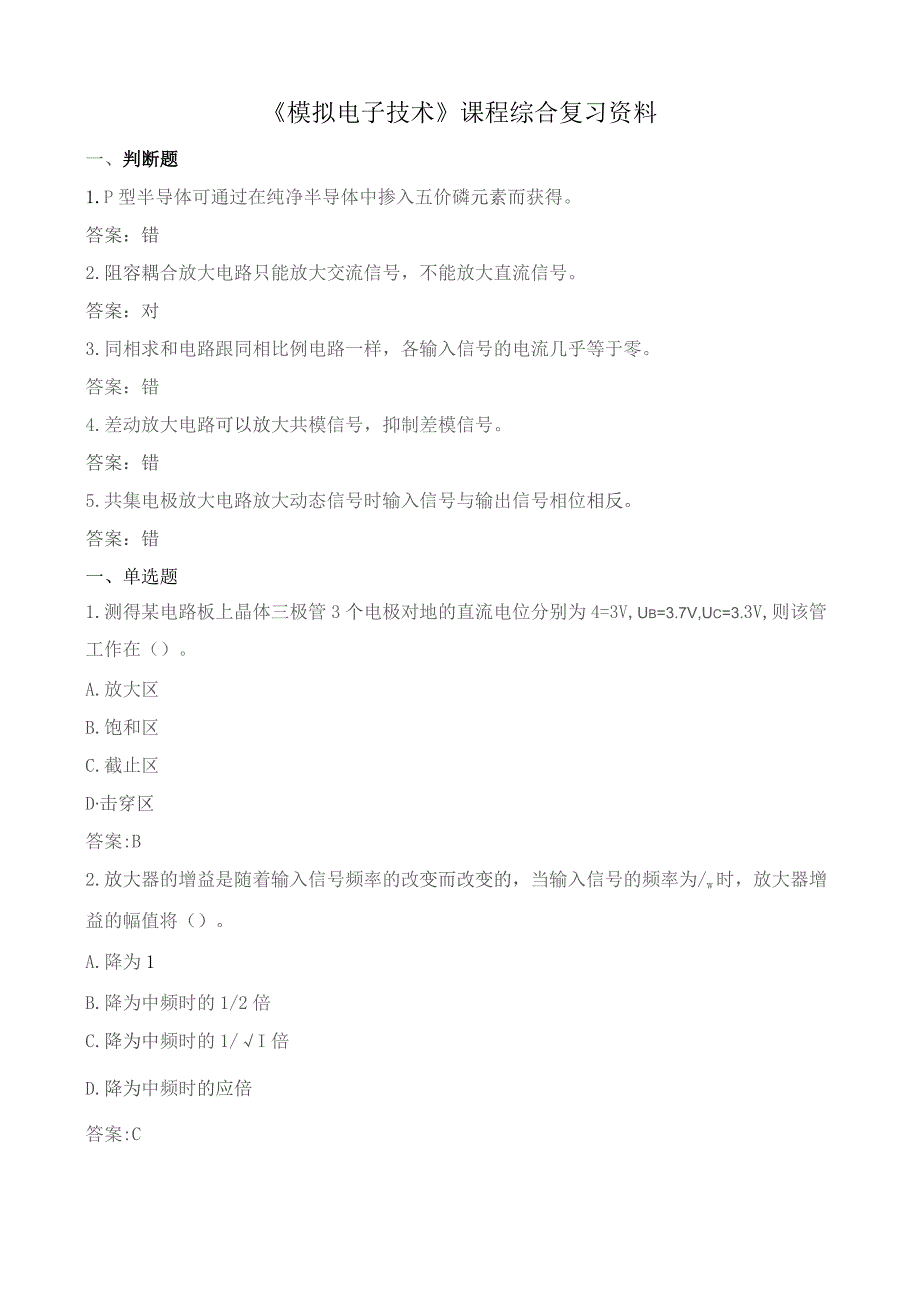

石大050116模拟电子技术期末复习题.docx_第1页
第1页 / 共15页

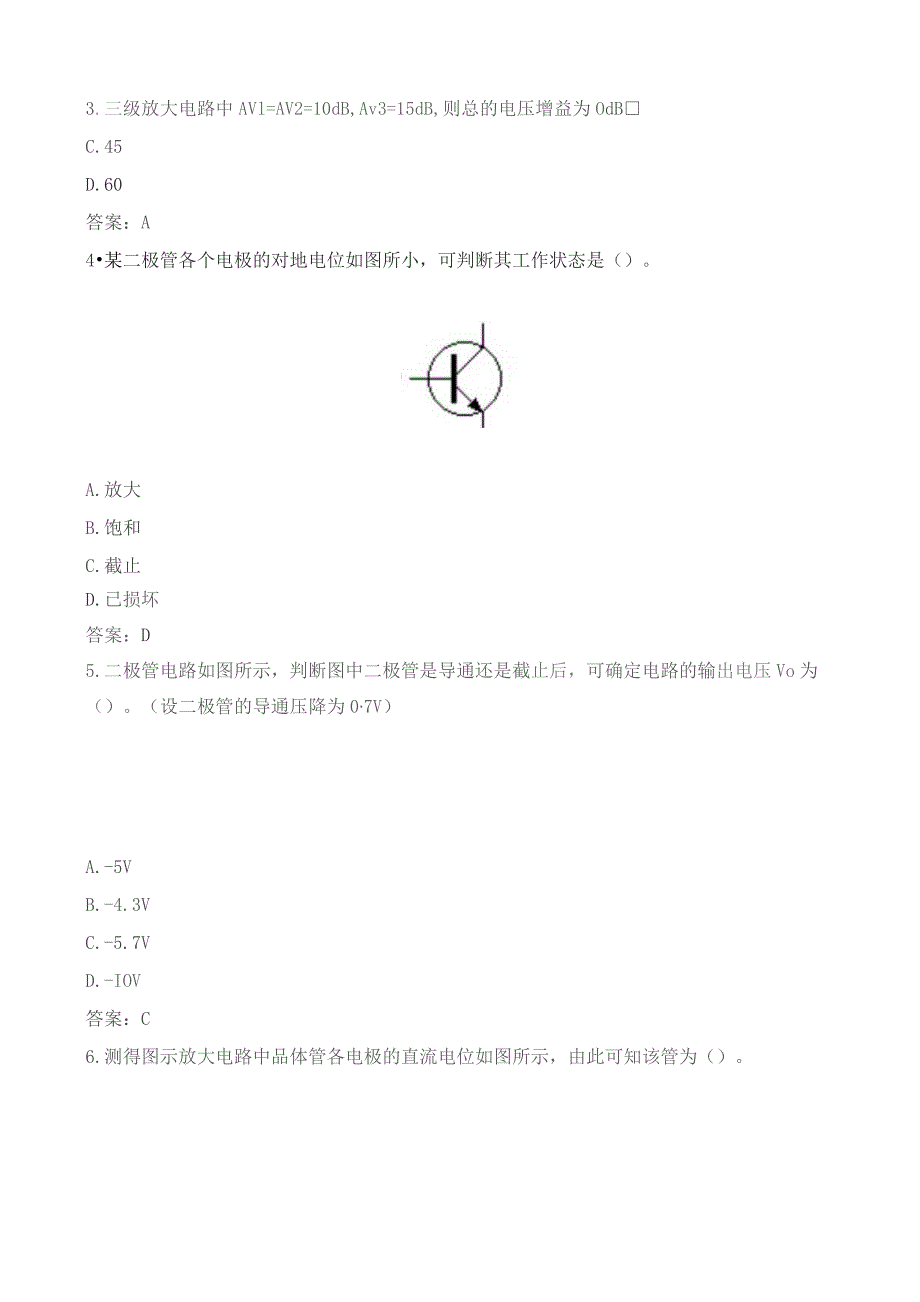

石大050116模拟电子技术期末复习题.docx_第2页
第2页 / 共15页

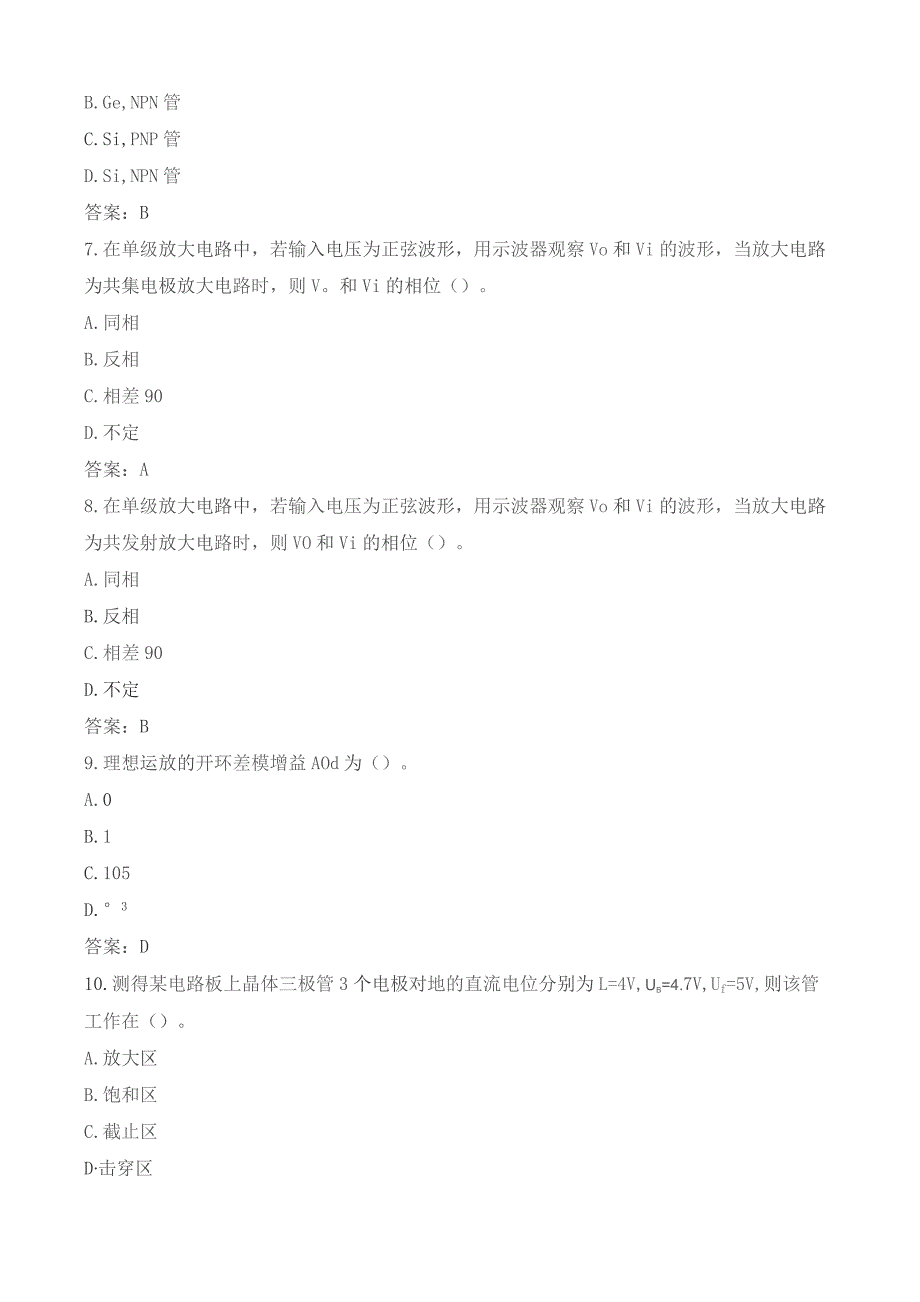

石大050116模拟电子技术期末复习题.docx_第3页
第3页 / 共15页
石大050116模拟电子技术期末复习题.docx_第4页
第4页 / 共15页
石大050116模拟电子技术期末复习题.docx_第5页
第5页 / 共15页
石大050116模拟电子技术期末复习题.docx_第6页
第6页 / 共15页
石大050116模拟电子技术期末复习题.docx_第7页
第7页 / 共15页
石大050116模拟电子技术期末复习题.docx_第8页
第8页 / 共15页
石大050116模拟电子技术期末复习题.docx_第9页
第9页 / 共15页
石大050116模拟电子技术期末复习题.docx_第10页
第10页 / 共15页
亲,该文档总共15页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《石大050116模拟电子技术期末复习题.docx》由会员分享,可在线阅读,更多相关《石大050116模拟电子技术期末复习题.docx(15页珍藏版)》请在第壹文秘上搜索。

1、模拟电子技术课程综合复习资料一、判断题1.P型半导体可通过在纯净半导体中掺入五价磷元素而获得。答案:错2.阻容耦合放大电路只能放大交流信号,不能放大直流信号。答案:对3.同相求和电路跟同相比例电路一样,各输入信号的电流几乎等于零。答案:错4.差动放大电路可以放大共模信号,抑制差模信号。答案:错5.共集电极放大电路放大动态信号时输入信号与输出信号相位相反。答案:错一、单选题1.测得某电路板上晶体三极管3个电极对地的直流电位分别为4=3V,Ub=3.7V,Uc=3.3V,则该管工作在()。A.放大区B.饱和区C.截止区D击穿区答案:B2.放大器的增益是随着输入信号频率的改变而改变的,当输入信号的频

2、率为/w时,放大器增益的幅值将()。A.降为1B.降为中频时的1/2倍C.降为中频时的1/I倍D.降为中频时的应倍答案:C3.三级放大电路中AVl=AV2=10dB,Av3=15dB,则总的电压增益为OdBC.45D.60答案:A4某二极管各个电极的对地电位如图所小,可判断其工作状态是()。A.放大B.饱和C.截止D.已损坏答案:D5.二极管电路如图所示,判断图中二极管是导通还是截止后,可确定电路的输出电压Vo为()。(设二极管的导通压降为07V)A.-5VB.-4.3VC.-5.7VD.-IOV答案:C6.测得图示放大电路中品体管各电极的直流电位如图所示,由此可知该管为()。B.Ge,NPN

3、管C.Si,PNP管D.Si,NPN管答案:B7.在单级放大电路中,若输入电压为正弦波形,用示波器观察Vo和Vi的波形,当放大电路为共集电极放大电路时,则V。和Vi的相位()。A.同相B.反相C.相差90D.不定答案:A8.在单级放大电路中,若输入电压为正弦波形,用示波器观察Vo和Vi的波形,当放大电路为共发射放大电路时,则VO和Vi的相位()。A.同相B.反相C.相差90D.不定答案:B9.理想运放的开环差模增益AOd为()。A.0B.1C.105D.3答案:D10.测得某电路板上晶体三极管3个电极对地的直流电位分别为L=4V,Ub=4.7V,Uf=5V,则该管工作在()。A.放大区B.饱和

4、区C.截止区D击穿区答案:BIL在同时比较三种基本放大电路的特点时,下列描述正确是3。A.共射电路的Ri最大B.共集电路的AV最小C.共基电路的AV最小D.共射电路的RO最小答案:B12.直流稳压电路中,要求输出电压为-5V,则可选用的三端集成稳压器型号是()。A.W7915B.W7815C.W7805D.W7905答案:D13.在单级放大电路中,若输入电压为正弦波形,用示波器观察VO和Vi的波形,当放大电路为共基电路时,则V。和Vi的相位()。A.同相B.反相C.相差90D.不定答案:A14.交流放大电路输出端的开路电压为IV,接上负载电阻1K,输出电压为0.9V,放大电路的输出电阻为()。

5、A.100KB.0.IKC.IKD.IOK答案:B15.某一工作在放大状态的电路,当输入电压为IOmV时,输出电压为7V,输入电压为15mV时,输出电压为7.5V(以上均为直流电压)。该电路电压放大倍数为()。A.700B.100C.-100D.433答案:B16.半导体稳压二极管正常稳压时,应当工作于()。A.反向偏置击穿B.反向偏置未击穿C.正向偏置导通D.正向偏置未导通答案:A17.差动放大电路由双端输入变为单端输入时,差模电压增益是()。A.增加一倍B.不变C.不确定D.为双端输入的一半答案:B18.如果传感器输出信号为直流信号,信号处理过程中引入50HZ干扰,应该引入()。A.高通滤

6、波器B.低通滤波器C.带通滤波器D.带阻滤波器答案:B19.N型半导体中的多子是()。A.电子B.空穴C.正离子D.负离子答案:A20.多级放大电路的级数越多,则其()。A.放大倍数越大,通频带越宽B.放大倍数越大,通频带越窄C.放大倍数越小,通频带越宽D.放大倍数越小,通频带越窄答案:B二、填空题1有两个晶体管,A管B=200,Im=100uA;B管的B=100,1面=20口A两管其他参数大致相同,相比较而言()管比较好。答案:B2.某放大器的下限角频率吗.,上限角频率0,则带宽为()。答案:WH-WL3.处于放大状态的三极管如图所示,该三极管是NPN,是()管(硅、错)。答案:硅4.差分放

7、大电路双端输入情况下,一端输入为300mV,另外一端输入信号为200mV,分解为共模信号是OmV。答案:2505.阻容耦合多级放大电路中,影响低频信号放大的是耦合和旁路电容,影响高频信号放大的是()电容。答案:PN结结电容6.如果把一个二极管直接同一个电动势为1.5V、内阻为0的电池正向连接,则该管()。答案:电流过大使管子烧坏7.晶体管阻容耦合放大器电路中,高频时放大倍数下降的主要原因是结电容的影响;低频时放大倍数下降的主要原因是O的影响。答案:耦合电容8.电子技术分为模拟和数字电子技术两大部分,其中研究在平滑、连续变化的电压和电流信号下工作的电子电路及其技术,称为()电子技术。答案:模拟9

8、.某压力传感器输出4-2OmA的电流信号,但伴随有IOkHZ的干扰信号,为了消除干扰,应选择O滤波器。答案:低通10.功率放大器常分为三类,其中效率最高的是乙类。为了消除交越失真,应采用O类功率放大器。答案:甲乙类互补11半导体的导电特点是().答案:单向导电性12.双极性晶体三极管工作于放大模式的外部条件是()。答案:发射结正偏和集电结反偏13.()和相位失真总称为频率失真。答案:幅度失真14.某负反馈放大电路的开环放大倍数为100000,反馈系数为0.01,则闭环放大倍数约为()。答案:10015.在常温下,硅二极管的开启电压约为OVo答案:0.5三、简答题1.请计算图中的理想运放的输出电

9、压的大小。答案:U=l(-4)+2(1)=4+8=4(V)2.简述直流电源的组成框图。答案:交流一电源变压器把220V电网电压变换成所需的交流电压。整流电路将交流电压变换成直流脉动电压。滤波电路去除脉动成分,平滑直流电压。稳压电路消除电网波动、负载变化的影响,使输出电压稳定。3.请画出固定偏置共射极放大电路原理图,并说明每个元件的作用。答案:三极管为放大元件,工作在放大区;RB基极偏置电阻,保证发射极正偏;RC把变化的集电极电流转化成电压;Cl、C2耦合电容起隔直通交的作用。4.工作点稳定的共射放大电路如图所示。(1)用直流电压表测量集电极电压UC和输出电压U。的数值是否一样?为什么?(2)用

10、直流电压表量测时,若出现UCE-OV或UCE=VCc,说明三极管工作在什么状态?答案:(1)不一样(2)UCE七OV,饱和,UeE-Vd,截止。5.简述集成运放各部分的作用?答案:输入级:多采用双端输入的差分放大电路。一般要求输入电阻大、差模放大倍数大、抑制共模能力强。输入级直接影响集成运放的大多数性能参数。(减少零点漂移和抑制共模干扰信号)差分放大电路主要是抑制温度变化造成的零点漂移现象。中间级:多采用共射电路,为使放大倍数尽可能大常采用复合管作放大管、恒流源作集电极负载(提供较高的电压增益)。输出级:多采用互补输出电路。一般要求输出电阻小(带负载能力强)、电压线性范围宽、非线性失真小(提供

11、较高的输出电压和较大的输出功率)。偏置电路:为集成运放各级放大电路提供合适的工作电流。集成运放中常采用电流源电路(向各个放大级提供合适的偏置电流)。6.为什么放大器的电压增益的单位常常使用分贝?它和倍数之间有什么关系?答案:放大器的电压增益的单位常常使用分贝的原因:数值变小,读写方便。运算方便。符合听感,估算方便。二者之间的关系是:=201g(rfB)wi7.用微变等效电路分析法分析放大电路的一般步骤是什么?答案:计算出Q点中的人;根据公式%=3(0)+例子也计算出三极管的%。8.什么是深度负反馈?在深度负反馈条件下,如何估算放大倍数?答案:在反馈放大器中,如AF=ST中1+M41,则4r,满

12、足这种条件的放大器叫深度负反馈放大器。此时的放大器的闭环增益己经完全由反馈系数决定。9.负反馈愈深愈好吗?答案:不是。当负反馈放大电路的闭环增益AF=Tz告-中l+*A)=o,则4-8,说明电路在输入量为O时就有输出,称电路产生了自激振荡。10.对于OCL功率放大电路,在己知电源电压和负载电阻的情况下,如何估算出电路的最大输出功率?答案:OCL功率放大电路的最大输出功率:IL对于OCL功率放大电路,在己知电源电压和负载电阻的情况下,如何估算出电路的电源提供的功率?答案:OCL功率放大电路的电源提供的功率:12.阻容放大电路为什么具有带通特性?不同电容如何影响电路的频率特性?答案:在低频段,随着

13、信号频率的减小,耦合电容、旁路电容等容抗从很小逐渐增大到不可忽略,使动态信号损失,放大能力下降。在高频段,随着信号频率的增大,极间电容、分布电容、寄生电容等容抗从很大减小到不可忽略,使动态信号损失,放大能力下降。13.什么是虚地”?答案:虚地是指在分析运算放大器处于线性状态时,工作在反相输入状态下,反相输入端的电位为零,这一特性称为虚假接地,简称“虚地”。14.为什么用波特图表示频率特性?答案:因为在研究放大电路的频率响应时,输入信号的频率范围常常设置在几赫到上百万兆赫;而放大电路的放大倍数可从几倍到上百万倍;为了在同一坐标系中表示如此宽的变化范围,所以采用对数坐标,即波特图。15什么叫温度漂

14、移?它由哪些因素引起?答案:由于温度变化,放大电路输出值偏离起始点而上下波动,称为温度漂移。温度变化引起三极管参数变化,从而引起静态工作点的变化。四、计算题1.如图所示电路中各电容对交流信号可视为短路,晶体管的=50,rbb,=200,UBg=O.7V,求;(1)静态工作点%、Ura)各为多少?(2)输入电阻Ri,输出电阻R。各为多少?电压放大倍数AU为多少?答案:(1)(60,7)V270K=T9.6 uA;Ie=BIl=,19. 650=0. 98mA; UCte=6-3X0. 98=3V(2) ris, r0=3k, AU=-BRCllRC2.分析如图所示电路的级间反馈。回答:(1)是正反馈还是负反馈?(2)是直流反馈、交流反馈还是交、直流反馈兼有?(3)它属于何种组态?(4)电压放大倍数u0/u是多少?答案:(1)负。(2)交直流。(3)电压并联负反馈。出 二 一23一ui R1 IOO3.基本放大器如图所示,已知晶体管的4=100, Vbe=0.7V , rhb. = 200 , &.=2.3KC, I1 I1 = 10fl, C1, G和Q均可视为中频交流短路。(1)欲使c2

展开阅读全文
相关资源
