《沥青混凝土路面施工质量控制.docx》由会员分享，可在线阅读，更多相关《沥青混凝土路面施工质量控制.docx（6页珍藏版）》请在第壹文秘上搜索。

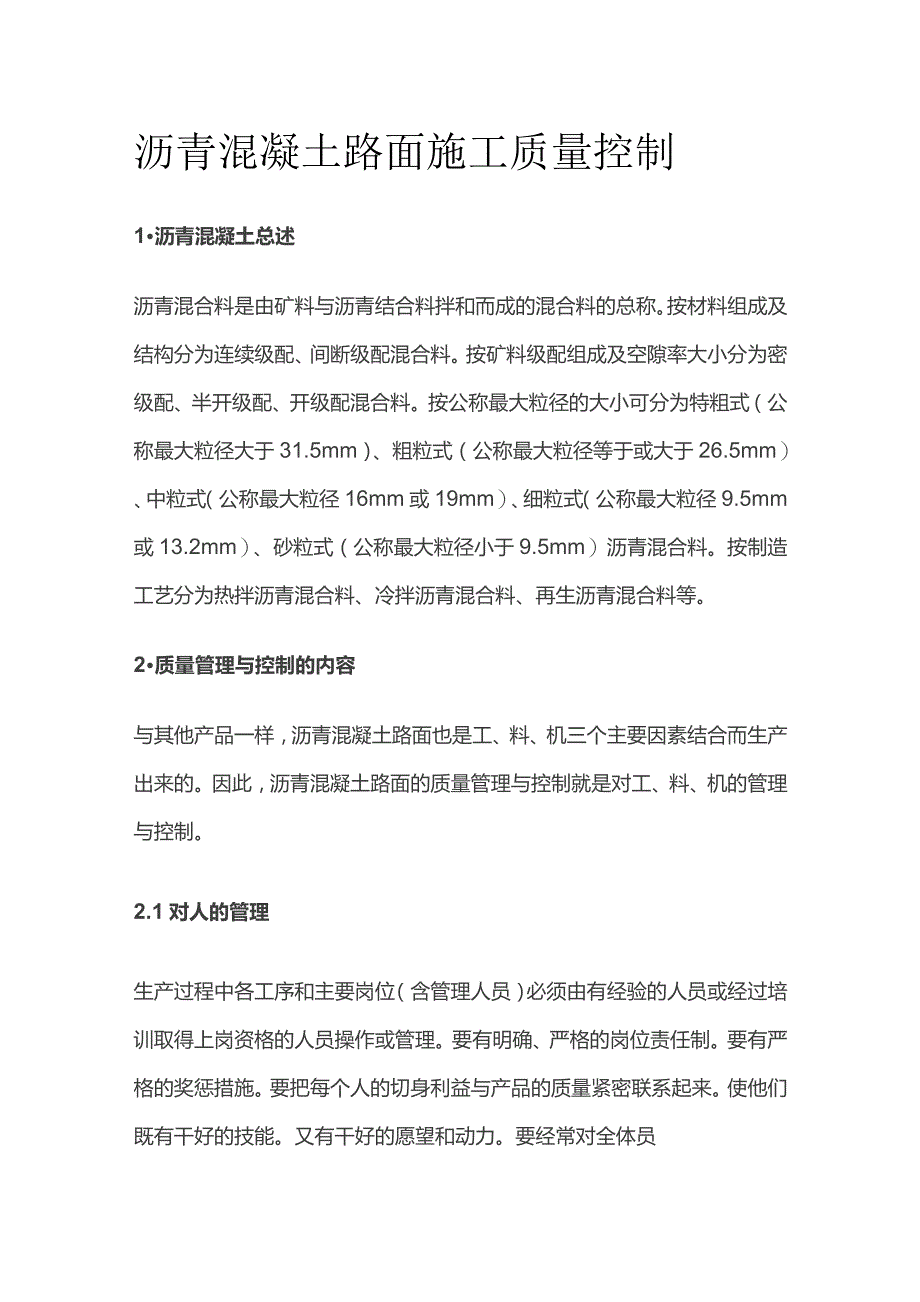

1、沥青混凝土路面施工质量控制1沥青混凝土总述沥青混合料是由矿料与沥青结合料拌和而成的混合料的总称。按材料组成及结构分为连续级配、间断级配混合料。按矿料级配组成及空隙率大小分为密级配、半开级配、开级配混合料。按公称最大粒径的大小可分为特粗式（公称最大粒径大于31.5mm）、粗粒式（公称最大粒径等于或大于26.5mm）、中粒式（公称最大粒径16mm或19mm）、细粒式（公称最大粒径9.5mm或13.2mm）、砂粒式（公称最大粒径小于9.5mm）沥青混合料。按制造工艺分为热拌沥青混合料、冷拌沥青混合料、再生沥青混合料等。2质量管理与控制的内容与其他产品一样，沥青混凝土路面也是工、料、机三个主要因素结合
2、而生产出来的。因此，沥青混凝土路面的质量管理与控制就是对工、料、机的管理与控制。2.1对人的管理生产过程中各工序和主要岗位（含管理人员）必须由有经验的人员或经过培训取得上岗资格的人员操作或管理。要有明确、严格的岗位责任制。要有严格的奖惩措施。要把每个人的切身利益与产品的质量紧密联系起来。使他们既有干好的技能。又有干好的愿望和动力。要经常对全体员工进行产品质量重要性的教育。特别是各级领导者必须牢固树立质量是企业生命的思想。2.2原材料的管理与控制对用于永久性工程的材料。免费论文参考网。应严格按有关规定和要求进行质量检验。把好原材料质量关。保证使用的原材料全部合格。对各种混合料的管理与控制。首先是
3、抓配合比设计。使用于生产的配合比设计理想。然后是抓生产过程中的质量管理与控制。对沥青混合料来说。一是控制好油石上次口矿料级配。二是控制好各个环节的温度。发现问题及时调整。这两个问题控制好了。质量就有保证。对半刚性基层、底基层混合料主要是控制好水泥、石灰等稳定材料的剂量。这是保证强度符合要求的主要因素，不得减料，必须用足；其次是生石灰消解要充分.过筛要严格，防止未消解的石灰块，否则将造成路面拱起；此外，含水量要适当，否则难以压实。2.3对施工机械的管理先进、良好的机械设备是保证质量、提高效率、加快进度与改善劳动条件的基础。机械管理主要是让各种路面施工机械处于良好状态、充分发挥其应有的作用。拌和厂
4、和工地应有一个精干的机械维修小组并配备足够、适用的机具和易损零配件。免费论文参考网。一旦发生故障应能很快排除或修复。各类操作机手应持证上岗，严格按操作规程运行。漏油的机械、车辆不应上路，以避免给路面造成污染和损坏。3.沥青混合料摊铺时的质量控制措施3.1沥青含量的直观检查如果沥青料又黑又亮。料车上的混合料呈圆锥状或混合料在摊铺机受料斗中蠕动则表明沥青含量正常。如果混合料特别黑亮，较车上的混合料呈平方旦状或沥青结合料没有充分烘干，表面上看起来沥青太多，如果混合料呈褐色，暗而脆，粗骨料没有较完全裹覆，受料斗中混合料不蠕动，则表明含量太少。3.2混合料温度沥青混合料在正常摊铺和碾压温度范围内，往往冒
5、出淡兰色蒸气。沥青混合料产生黄色蒸气或缺少蒸汽，说明温度过高或过低。通常在料车到达工地时，测定混合料的温度，有时在摊铺机后测定。每天早晨要特别注意做这项检查，因此时下承层表面温度和气温都较低，平时只要混合料似有温度较低现象或初次碾压，而压路机跟不上时，则应测定温度。测量铺层的温度时，应将温度计的触头插进未压实的面层中部，然后把触头周围轻轻用足踏实，目前也有许多地方采和电点温计测定。3.3厚度检测摊铺机在摊铺过程中，应经常检测虚铺厚度。3.4表观检查未压实混合料的表面结构无论纵向或横向都应均匀、平整、无撕裂、小波浪、局部粗糙、拉沟等现象，否则，查明原因，及时处理。3.5摊铺中的质量缺陷及防治对策
6、摊铺中常见的质量缺陷主要有：厚度不准、平整度差、混合料离析、裂纹、拉沟等。为了防止和消除在施工中可能发生的各种质量缺陷，应注意以下几点：(1)浪形基层的摊铺。不必考虑摊铺厚度的均一性，实际的混合料用量应比理论计算的要多。在波浪地段，即使摊铺得很平整，在碾压后仍会出现与基层相似的波形，因此对有大波浪的基层应在其凹陷处先铺上一层混合料，并予以压实。(2)摊铺机的操作及本身的调整摊铺质量很大，摊铺时的质量控制。先从摊铺机性能抓起，全套摊铺设备尽量用相同品牌，型号尽量相同，新旧差别要小，现场工程技术人员要懂得摊铺机的主要构造并能作相应的调整。在供料系统上，受料斗空板不能每一车料收一次，要利用刮板输送器
7、和料斗阀门控制好进入摊铺室的供料量，布料高度一般占2/3,并确保沿螺旋全长布料一致。要选择合适的料斗阀门开度，使其与供料速度恰当配合,进而达到刮板输料器连续、均匀地供料。在预压整平系统上，如振捣梁预先捣实、熨平装置整面熨平，则密实度低；如振捣熨平装置同时进行振实整面熨平，则密实度也低；要利用摊铺机自动找平系统调平路拱；要及时调整熨平板和拱度等结构参数，确定松铺系数，调整布料器高度、夯锤频率及供料系统。(3)沥青混合料的性质也是影响摊铺质量的主要原因之一。混合料的性质不稳定，易使摊铺厚度发生变化。如果温度过高,沥青量过多，矿粉掺量过多等都会使铺层变薄。(4)沥青混合料中的沥青与矿粉过量减小其承载
8、力，所以熨平板的工作迎角应增大，使铺层增厚一些，这种混合料还容易受温度的影响。一般温度应控制在140160。C的范围内，当高于此范围后，混合料变软而承载力大大降低。温度过低时，混合产又会变硬，当矿料中的大颗粒尺寸大于摊铺厚度时，在摊铺过程中该大颗粒被熨平板拖着滚动，使其最大粒径小于摊铺厚度的一半.4.沥青混合料压实时的质量控制措施4.1碾压温度碾压温度和高低，直接影响沥青混合料的压实质量。在实际施工中，要求在摊铺过程完毕后及时进行碾压，一般来说。沥青混合料的最佳压实温度IIo-120。C之间，最高不超过160oCo免费论文参考网。碾压要掌握好碾压时间，碾压有效时间是从开始摊铺到温度下降到80。
9、C之间的时间，混合料开始摊铺后温度下降最快，大约每分钟45度，所以在摊铺开始后要紧跟摊铺机作业，争取有足够的压实时间。4.2选择合理的压实速度与遍数合理的压实速度对减少碾压时间，提高作业效率有十分重要的意义。在施工中。保持适当的恒定碾压速度是非常重要的。一般速度控制在24km/h,速度过低。会使摊铺与压实工序间断，影响压实质量，从而可能需要增加压实遍数来提高压实度。碾压速度过快，会产生推移，横向裂纹等。选择碾压速度的基本原则是：在保证沥青混合料碾压质量的前提下，最大限度地提高碾压速度，从而减少碾压遍数，提高工作效率。压实质量的检测应根据合同有关文件的规定及要求进行。主要检测项目有压实度，厚度，平整度，粗糙度，而且要求表现密实均匀。当沥青混合料碾压成型后，其缺陷一般很难修整。对于一些较大缺陷，如厚度不足，平整度太差，松散，泛油等应及时返工，即使已成型也要返工，对松散，泛油往往是局部返工,而对厚度不足或平整度太差的往往要求一段落返工。当然，经济损失是较大的，因此，现场压实过程中质量的检查与问题的纠正是十分重要的，要努力把缺陷降低到最低程度，最好不出现返工现象。
