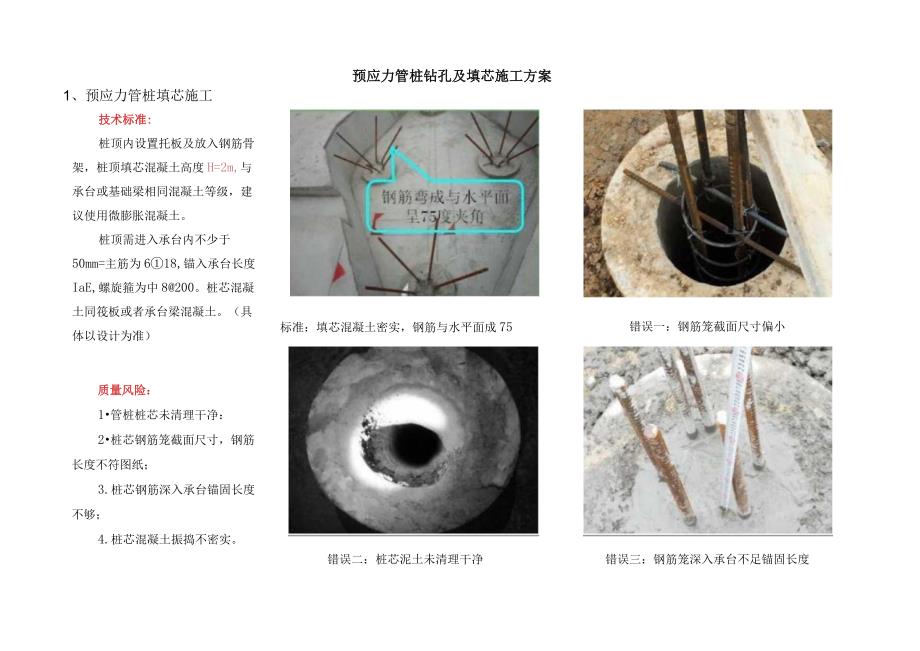

预应力管桩钻孔及填芯施工方案1、预应力管桩填芯施工技术标准:桩顶内设置托板及放入钢筋骨架,桩顶填芯混凝土高度H=2m,与承台或基础梁相同混凝土等级,建议使用微膨胀混凝土。桩顶需进入承台内不少于50mm=主筋为618,锚入承台长度IaE,螺旋箍为中8200。桩芯混凝土同筏板或者承台梁混凝土。(具体以设计为准)质量风险:1管桩桩芯未清理干净:2桩芯钢筋笼截面尺寸,钢筋长度不符图纸;3.桩芯钢筋深入承台锚固长度不够;4.桩芯混凝土振捣不密实。标准:填芯混凝土密实,钢筋与水平面成75错误二:桩芯泥土未清理干净错误一:钢筋笼截面尺寸偏小错误三:钢筋笼深入承台不足锚固长度2、灌注桩冲击钻成孔技术标准:在孔口埋设圆形6-8mm钢板护筒,护筒内径应比钻头直径大100mm,深为1.2T.5m然后冲击钻机就位,冲击钻应对准护筒中心,要求偏差不大于50mm。每冲击l-2m应排渣一次,检查一次成孔的垂直度情况。并定时补浆,直至设计深度。标准:冲击钻成孔设置钢护筒错误一:成孔过程遇坚硬岩石、旧桩基础质量风险:1.在成孔过程中或成孔后孔壁坍塌;2.成孔偏斜,孔断面形状不规则,呈梅花形;3.冲锤成孔时,锤被卡在孔内,不能上下运动。错误二:灌注桩成孔后出现塌孔错误三:冲击钻成孔未设置钢护筒
