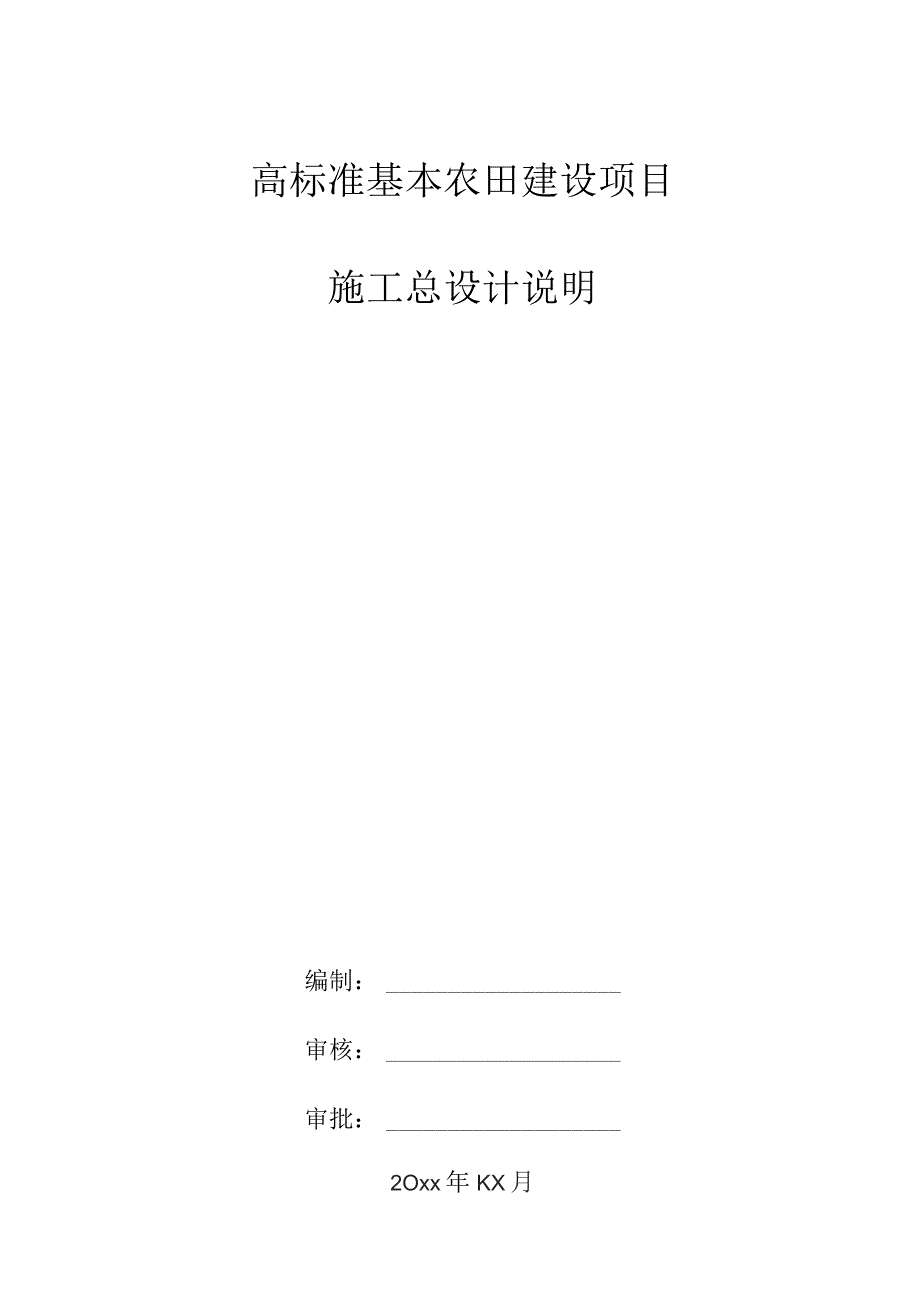

高标准基本农田建设项目总设计说明.docx_第1页
第1页 / 共11页

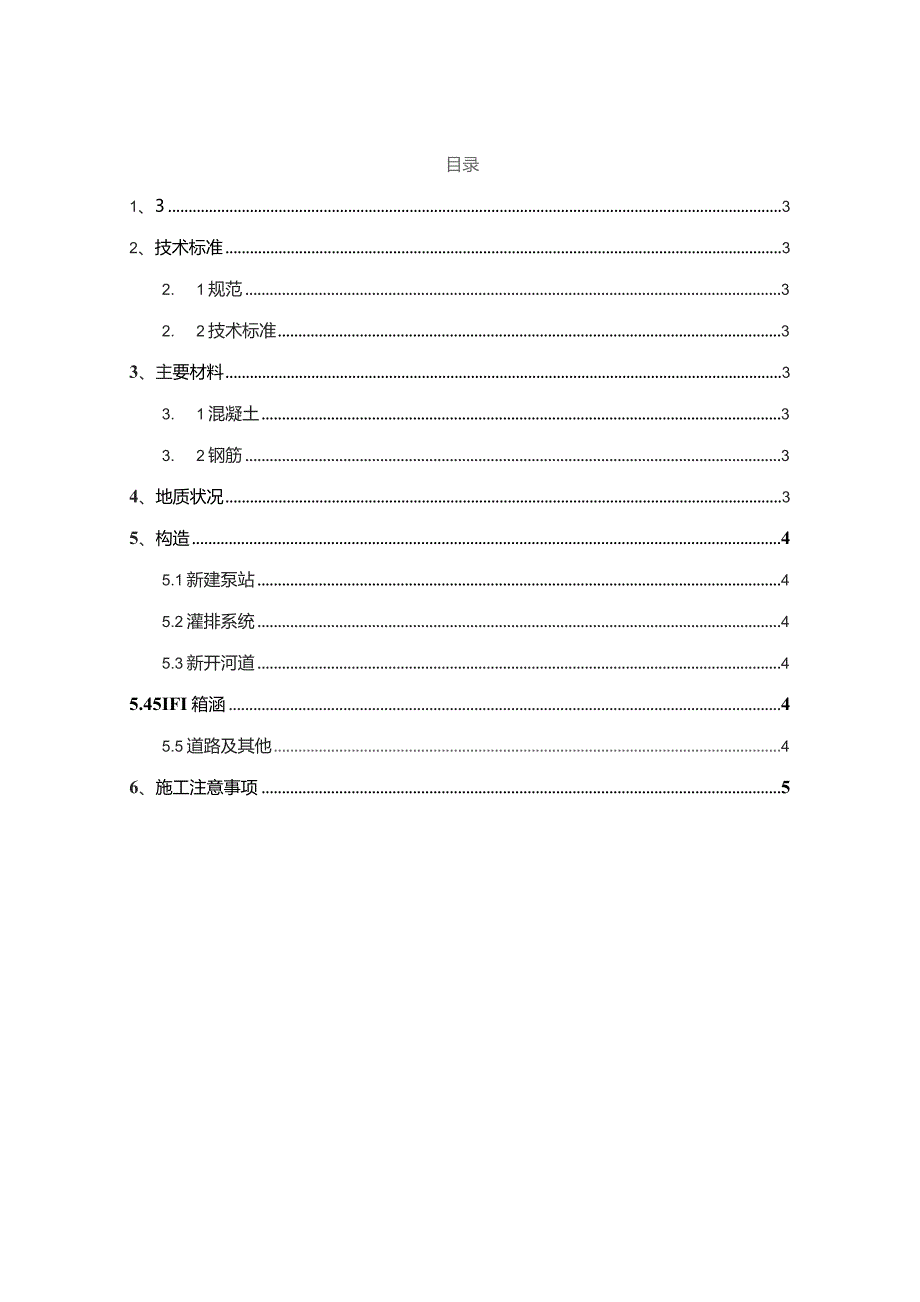

高标准基本农田建设项目总设计说明.docx_第2页
第2页 / 共11页
高标准基本农田建设项目总设计说明.docx_第3页
第3页 / 共11页
高标准基本农田建设项目总设计说明.docx_第4页
第4页 / 共11页
高标准基本农田建设项目总设计说明.docx_第5页
第5页 / 共11页
高标准基本农田建设项目总设计说明.docx_第6页
第6页 / 共11页
高标准基本农田建设项目总设计说明.docx_第7页
第7页 / 共11页
高标准基本农田建设项目总设计说明.docx_第8页
第8页 / 共11页
高标准基本农田建设项目总设计说明.docx_第9页
第9页 / 共11页
高标准基本农田建设项目总设计说明.docx_第10页
第10页 / 共11页
亲,该文档总共11页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《高标准基本农田建设项目总设计说明.docx》由会员分享,可在线阅读,更多相关《高标准基本农田建设项目总设计说明.docx(11页珍藏版)》请在第壹文秘上搜索。

1、高标准基本农田建设项目施工总设计说明编制:审核:审批:2Oxx年KX月目录1、332、技术标准32.1规范32.2技术标准33、主要材料33.1混凝土33.2钢筋34、地质状况35、构造45.1新建泵站45.2灌排系统45.3新开河道45.45IFI箱涵45.5道路及其他46、施工注意事项5第2页共5页*:市?*区*村高标准农田项目1、侬本工程位丁*市*区*镇*村,该区域为高标准农田建设项EL约600亩水稻田。本工程为读农田区的配套工程,新建一座12寸泉站,铺设D600、D450灌溉管及灌溉渠,以及排水系统,新2、技术标准2.1防洪标准(GB5021-94)建筑结构可靠度设计统一标准(GB50

2、06S-20xx)水工建筑物荷载设计规范(.DL5077-20xx)水工挡I:墙设计规范(SL379-2W7)水工混凝土结构设计规范(SL191-20xx建筑地基基础设计规范(GB507-20x)混凝土和钢筋混摄土排水管(GBTH836-20xx):给水排水管道H程施工及验收规范(GB5Q268-20xk)检查井盖(GB23S5-20xx)泵站设计规范为GB/T5O265-97)可泵站施工规戒9(SL234-1999)学给水排水工程构筑物结构设计规范?CGB50M9-20xx)4公BS工程技术标准CJTGBOI-2O0S)公路桥涵设计通用规范(JTGDOO-Khx)公路钢筋混凝土及预应力混凝土

3、桥涵设计规范(JTGD62-20xx)公路行桥涵设计规范(JTGD6I-2OO5)学公路桥涵地基与基础设计规范(JTGD63-20O7)等相关规范.2.2技林难高程系统:工程采用相对高程,以现状碎路为士u.oo箱涵设计荷载:公路I级;箱涵设计基桂期:100年:箱涵设计安全等级:二级:建筑物等别:4等;开一条河道及一座Sm箱涵,新建Sm宽水泥路一条,3米宽水泥路三条。抗震设防:按6度抗震设防,属丙类建筑:环境类别:三类。3,主要材料3.1A*5m箱涵及翼墙,闸门井:C30i泉站结构.挡墙、管道基础等:C25:泵站基础:C20i基础垫层:Cl53.2MB3.2.1MMKHPB235级钢筋必须符合现

4、行铜筋混凝I:用钢第1部分:热轧光圆钢筋?(GB14M.I2Oxx);HRB335级钢筋必须符合现行钢筋混凝土用钢第2部分:热轧带助钢筋2(GBI499.22007)。4.地质状况根据临近工程勘察资料分折拟建场地垂深28Olrl深度范闹内自上而下可划分成4个主要地基土层,各地基土层的分布规伸见“工程地质剖面图,其特征描述如下:1.1)层表土:灰黄灰色,以粘性土为主,浅部夹植物报茎等,土层结构较松散,河道内主要为淤泥。厚度09OL6Oh,平均L18叫层底标高:1.003.82%平均2.ISm;层底埋深;0,90-L6u平均LIBnu该层土场地内普遍分布.工程特性差。2.(2)层壤土;灰黄色,可硬

5、塑,含铁轼质姑核,稍有光泽,韧性高,干强度高。厚度:2.206,10%平均3.52m;层底标高:-L20-0.97%平均-LOglm层底埋深:3,406.40m,平均4.44u地基土承载力允许值R=180KPa,压缩模量Es=L6MPa,为中压缩性土,力学性能较好.3.(3)层砂壤土:灰色,很混,中密,含云母碎屑,韧性低,干强度低,摇震反应M速。厚度瓜709.30%平均&98旧层底标哥:-10.30-9.85m,平均-lt06m*层底埋深:12,IO15.7Olrh平均13.42m地基土承载力允许值平均150KPsh压缩模量Es=9.OMPeu该层土场地内普遍分布为中压缩性土,工程特性中等。4

6、.(4)层壤土:灰一灰黄色,可硬塑,含铁钵质结核,有光泽,韧性高,干强度高。该层未穿透.层底埋深大于203m.地基土承载力允许值R=230KPa,压缩模量Em35MPa,为中压缩性土,力学性能较好。5、构造5.1新建泵站新建泵站位于XX河东侧河岸,为12寸泵站,水泵型号为300HWG,电力型号Y200L6.新建泵房为8X4n=32平方,分为两间,一间为泵室,一间为值班室:泵房基础破砌体采用MLHO蒸压灰砂篇,M5水泥砂浆砌筑;上部礴砌体采用KPl型多孔砖,M5混合砂浆砌筑.门垛除特殊注明外,均为12Wk所有檐口、窗台、女儿堵压顶、雨蓬及其它挑出墙面的部分,均需做滴水线,并要求平直、光洁。木构件

7、与砌体接触部分或不露明部分均应满涂水柏油.油漆:采用调和漆,木装修均为一底二度,栗壳色,金属制品均先用红丹打底,再脚油漆二度。底层外露门窗装防盗门栅,材料不锈钢。所有外门做防盗门。5.2逑棒系统本工程共新建两种灌溉暗管,为巧OQ与D45Q管,味0Q为输水干道,西片及北片采用D450为灌溉管.D450管接放水斗门.放水斗门具体布置根据现场农田情况确定:南侧及东侧采用港排两用沟,及匚D50梁集:灌措两用沟.上口宽90Cm下底宽40c*深IoOCm坡面及底面采用预制板砌筑,缝间采用1:2砂浆勾缝.UD50梁集为新型材料,为成品.全片区排水采用排水明沟,明沟上口宽90e网下底宽40e*深IooCMT坡

8、面及底面采用预制板砌筑,缝间采用1:2砂浆勾缝。管道与管道、灌溉沟相交处设置闸门井,闸门井为2X2m井深2.5r,根据不同要求,分别在管口设置闸门,详见各相关构造图。闸门井采用C30钢筋l结构+下设IoCm碎石基础。D600灌溉管每隔60m,D450灌旗管每隔45m设置一座检查井,井宽1.3mX1.3m,井深2m。检杳井采用九五砖砌筑,墙厚24cm,采用水泥砂浆粉刷。下设(km碎石垫层。5.3新开河道河道上口宽20%边坡坡度为1:2.河道边坡为自然边坡,坡面采用植草皮防护.新开河道总氏265.0m河口面积5347.加九开挖时河底中间设一道排水龙沟,以利施工期间排水U5.45箱油箱涵中心坐标:X

9、=58793.389,YR314L831.净跨径5的箱涵,桥梁中心线与河道正交,箱涵底高程一3.4Om总宽碗。1箱涵结构箱涵顶底板及侧壁厚4M11。顶板与侧壁相接处设60x30Cin倒角,底板与侧壁相接处设30x30Cm倒角.箱涵顶面横坡为平坡,箱涵底设置IOCmC15素碎垫层+10Cm碎石垫层.每边宽出箱体5cm。箱初四角沿道路方向各设一段4m长的翼墙。翼墙后设道路方向各设一段4电长的挡墙。挡墙为重力式结构.墙身采用C25素险.河口在箱涵洞口处设3m浆砌片石铺砌。2)桥面系和附属工程桥面铺装为IOCm龄铺装,两侧设置50On宽的护轮带,高出碎路面层250Ju护轮带上设置花岗岩栏杆.5.5道路

10、及其他1)5m宽C25龄路面主干道项目区内新建5m宽C25碎路面主干道一条,共4加皿路基(碎石垫层垫层)宽5.4吗厚15c叫5%水泥稳定层宽5.2m厚10cm;C25险面层宽5.0M厚15CIlH路两侧务留85In绿化带。2)3宽C25I路面次干道iM:市?*区#*(*村高标准农田项目项目区内新建3111宽C25碎路面次干道3条,共1921m.路基(碎石垫层垫层)宽3.如,厚15cm;5%水泥稳定层宽3.2IIh厚IOCm;C25碎面层宽3,Onu厚15cm:路两侧各留0.5fn绿化带。3)田坎格田之间以田展为界,境高于田面5tkM境顶宽5(km.4)田块平整考虑田块面积、机械作业,作物值保,

11、灌溉排水以及防止风害的要求,田块的长度X宽度定为IooInXI6|呈长方形格田,每个m块面积为2J亩。结合道路和沟渠的走向和高程调整田块的走向和高程。6.施工意事项1.外形要求:混凝上外表面应光滑平顺,施工中不能因模板接头等原因产生皱褶、突变、错台现象。2.模板及支架材料应符合水工碎施工规范,其结构必须具有足够的稳定性,刚度和强度,以保证浇筑磴的结构形状尺寸和相互位置符合设计规定.模板表面应光洁平整,接缝严密.不漏浆。3.碎的生产和原材料的质量均应符合水工验施工规范上4,浇筑碎应连续进行,严禁在途中和仓中加水,碎应随浇随平,不得使用振捣器平仓,捣固杜应以使用振捣器为主,在无法使用振捣器或浇箕困难的部位,可采用或辅以人工捣周,做到无蜂窝麻面。5,f连续湿润养护时间,对普通硅酸盐水泥,硅酸盐水泥不少于K)天.矿道硅酸盐水泥、粉煤灰硅酸盐水泥不少于15天,6箱涵顶板脱架时,混慨土强度应达到85鼠顶扳混凝土强度达到100%设计强度后才能通车。7.箱涵可分次浇筑.施工缝在底板倒角上方40ClnL施工缝应凿毛并清理干净T顶板混凝土浇筑时,底板混凝土强度应达到设计强度的90机&闸门井箱涵两侧6学灰上回填,密实度满足设计要求,并应对称回填n9,基坑开挖时若遇流砂等现象,可采用井点降水等措施进行处理;若遇到地质情况与图纸不符,应及时与设计单位联系。10.有关施工要求按照相美施工规范的规定办理.
