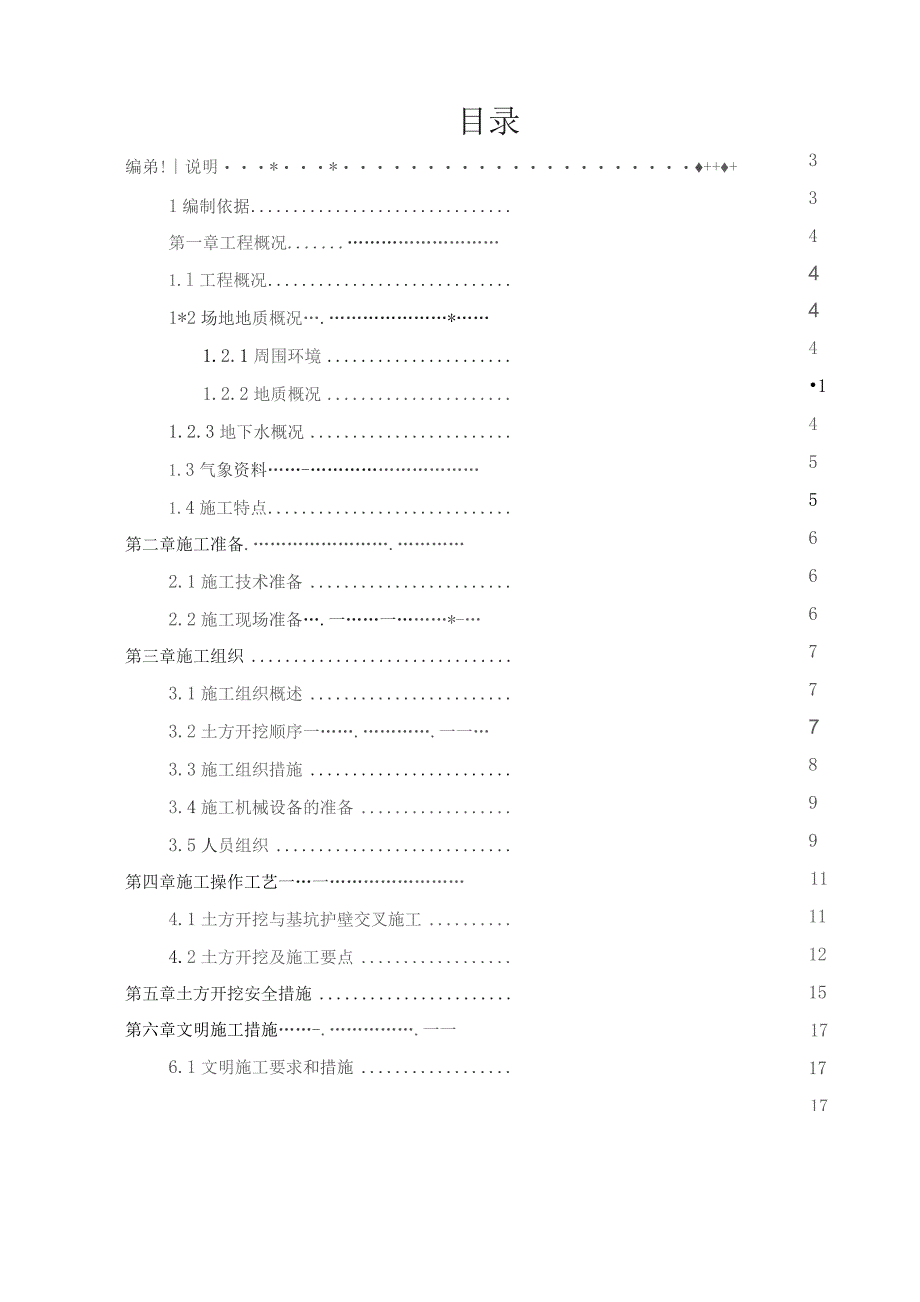

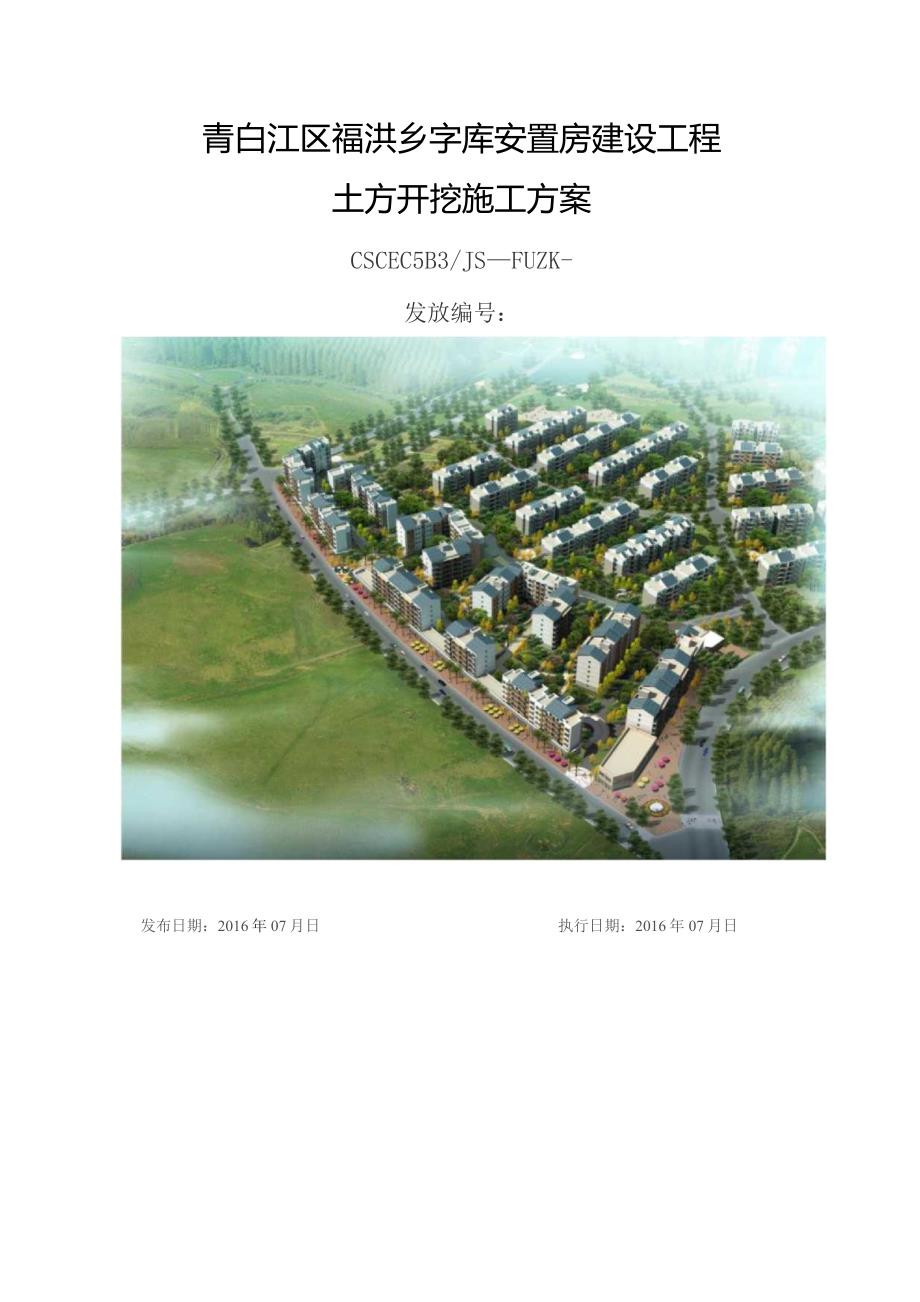

1、青白江区福洪乡字库安置房建设工程土方开挖施工方案CSCEC5B3/JSFUZK-发放编号：发布日期：2016年07月日执行日期：2016年07月日33444414556667778991111121517171717目录编弟!说明*+1编制依据第一章工程概况.1.l工程概况1*2场地地质概况.*1.2.1周围环境1.2.2地质概况1.2.3地下水概况1.3气象资料-1.4施工特点第二章施工准备.2.1施工技术准备2.2施工现场准备.一一*-第三章施工组织3.1施工组织概述3.2土方开挖顺序一.一一3.3施工组织措施3.4施工机械设备的准备3.5人员组织第四章施工操作工艺一一4.1土方开挖与基坑

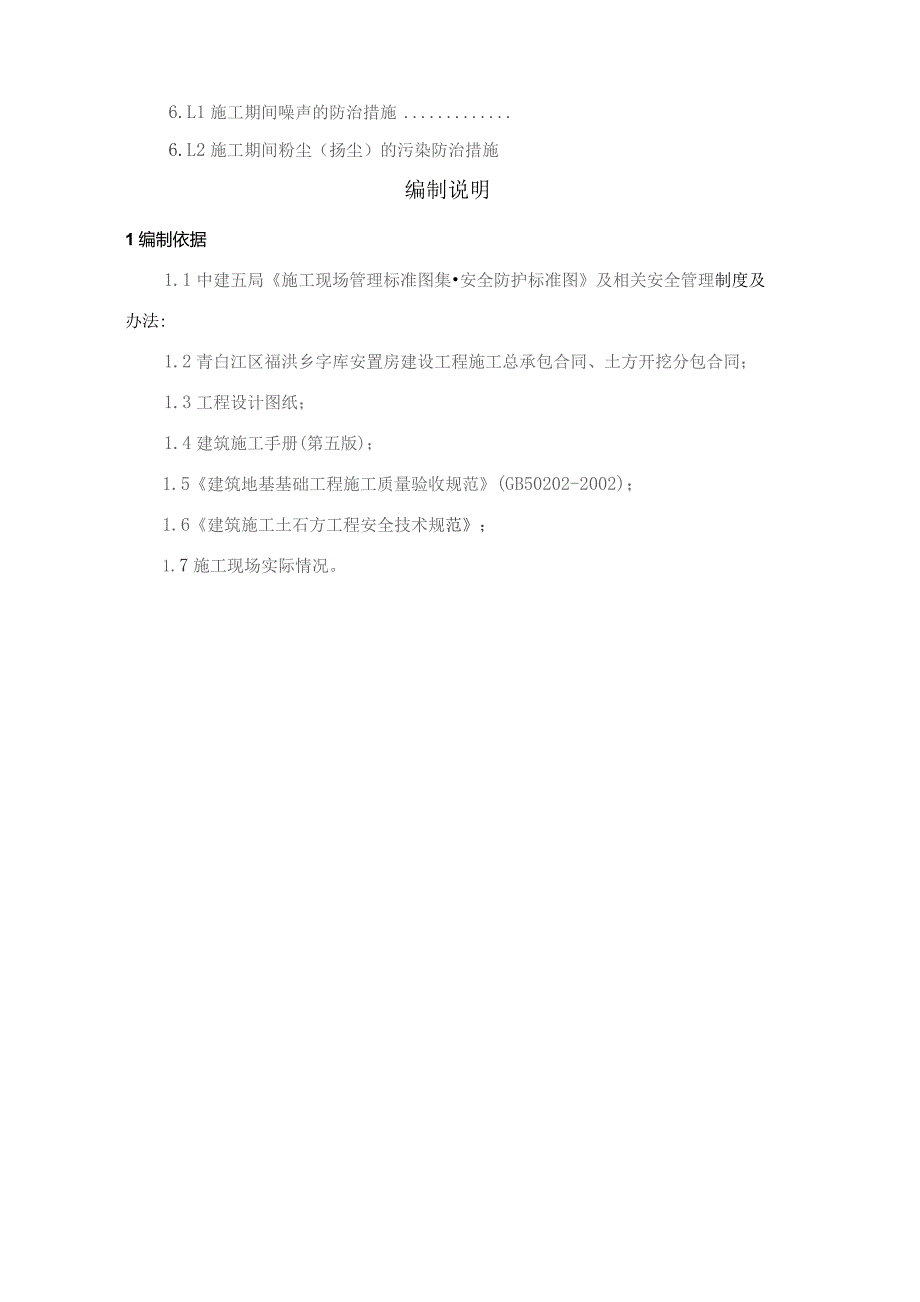

2、护壁交叉施工4.2土方开挖及施工要点第五章土方开挖安全措施第六章文明施工措施-.一一6.1文明施工要求和措施6.L1施工期间噪声的防治措施6.L2施工期间粉尘（扬尘）的污染防治措施编制说明1编制依据1.1中建五局施工现场管理标准图集安全防护标准图及相关安全管理制度及办法:1.2青白江区福洪乡字库安置房建设工程施工总承包合同、土方开挖分包合同；1.3工程设计图纸；1.4建筑施工手册(第五版)；1.5建筑地基基础工程施工质量验收规范(GB50202-2002)；1.6建筑施工土石方工程安全技术规范；1.7施工现场实际情况。第一章工程概况1.1工程概况青白江区福洪先字库安置房建设工程位于成都市青白江
3、区福洪乡字库村2、3组，场地北侧为云石路西侧为已经建好的安置房小区，东侧为规划道路南侧为玫瑰园。该项目由成都新开元城市建设投资有限公司投资建设，项目净用地面积30350.Olm2,设有10栋6层住宅楼及一栋1层垃圾房，结构形式为底框结构、砌体结构和砖混结构，总建筑面积40034.22平方米。基础形式拟采用筏板、条形基础及独立基础，其中5号、6号、7号楼含CFG桩地基处理。1.2场地地质概况本工程不含地下室，各楼栋0.00不在同一标高。本场地属于成都平原东部浅丘地貌，施工前期拟建场地为荒地。经过人工整平，目前场地地势起伏较大,地面标高介于36m。本工程土方大开挖之后，基坑开挖深度约4米。基坑堆载
4、不得超过12kPa,且距基坑边5m范围内严禁堆载。本工程东侧地勘报告中27-27,33-33,剖面段安全等级定为二级，其他段安全等级为三级。1.2.1周围环境场地西侧紧靠用地红线分布大量民房，居民房下为天然地基上设条形基础，稳定性很差。北侧和东侧用地红线约5.09.Om远均为市政道路。南侧用地红线外为其他场地。1.2.2地质概况根据地勘报告，场地内土层主要由第四系全新统填土层（Q4ml）、第四系上更新统坡积、洪积层粉质粘土、粘土（Q3pl+dl）及白垩系灌口组泥质砂岩（K2g）组成。基坑范围内主要为素填土和粉质粘土，其中2#楼基坑内存在大量粘土，基础设计持力层为全风化泥岩岩，该部位为软弱持力层
5、，为本工程不良地质。在土方开挖过程中，若出现基础持力层不能满足要求的，本工程均拟采用C15素混凝土进行换填。1.2.3地下水概况本场地的地下水类型主要有两种，一为分布于上部填土层中的上层滞水，其水量不稳定且一般较小；二为分布于泥质砂岩中的裂隙水，是本场地的主要地下水类型。根据地勘报告，场地稳定水位埋深在自然地面下7.812.4米，对应标高为474.12-480.14米，其水量受大气降水下渗补给控制。施工过程中，应严格控制场地内水位标高，当场地内水位标高高于基础设计底标高-0.5m时，应采取人工降水作业方式确保土方开挖及基础施工正常进行。13气象资料成都地处川西盆地，属于亚热带湿润季风气候。夏季
6、气温较高、湿度大、风速小、潮湿闷热；冬季气温低、湿度大、日照率低，阴冷潮湿。降雨雨量：年平均降雨量为95Omm,其中12-2月份降雨量最少，称为旱季，这三个月降雨量仅为年降雨量的3%左右，7-9月份降雨量最多，称为雨季，三个月降雨量占年降雨量的60%以上。1.4施工特点根据气象资料及现场自然条件,结合成都市市容管理的相关规范及对渣土营运的相关条例规定,本工程的土方开挖宜分层次、分施工区作出合理的安排。土方开挖单位在外运土方至弃场时，应考虑土方在运输过程中对市容环境可能产生的污染程度。第二章施工准备2.1施工技术准备组织项目部工程技术人员研究和审查施工图纸，了解工程规模、结构形式、特点、工程量和
7、质量要求：熟悉土层地质、水文勘测资料；审查地基处理和基础设计；会审图纸，搞清地下构筑物、基础平面与周围地下设施管线的关系；掌握现场自然地坪标高和开挖后标高的相对关系，研究好开挖程序、开挖路线，确定开挖路线、顺序、范围、基底标高、边坡坡度、排水沟、集水井位置以及挖出土方堆放地点等，并绘制相关图纸；研究地勘报告，勘察现场，掌握现场的各种情况，配合土方分包单位主动积极与设计、建设、监理等各方面进行密切联系、编制好土方开挖方案。2.2施工现场准备2.2.1施工道路的修筑：场内临时道路在土方外运前修筑好，大门处须配备洗车槽和准备有高压冲洗设备，方便进出运输土方车辆冲洗，保持道路和施工现场整洁，以满足成都
8、市文明施工要求。2.2.2全面调查施工现场范围内的地下障碍物，有无电缆、管线等障碍物。根据管理方的相关信息，明确本工程无地下管线（管道、电缆、通讯）情况。若本工程地下水位高度高于基础平面，开挖前需作降水2.2.3临时用电线路应敷设完毕，可提供开挖过程中夜间作业的照明。晚上分包队伍可以加班进行土方开挖。2.2.4根据施工图总平面图”及测绘院提供的工程控制点，建立轴线控制网，将基坑范围内所有轴线桩引测到不易破坏的地方并妥善保护，水准绝对标高点亦在监理、甲方现场工程师的监督下且复核无误后确定最终水准测量成果，作为土方开挖建筑物轴线及基坑底标高控制的依据。2.2.5根据基坑支护施工方案，本工程边坡采用
9、Ll的放坡系数进行放坡,边坡支护采用挂网喷碎施工。第三章施工组织3.1施工组织概述结合前期地勘勘察结果和现场实际开挖情况，本工程土方开挖时合理考虑是否降水。本工程土方施工总体分五个阶段进行,采取机械开挖，人工修边坡，并做好基坑支护。第一阶段：清除场地内表层杂填土、杂草植被和老房屋基础，为大面积土方开挖及基坑支护施工做准备。第二阶段：因各栋楼0.00均不在同一标高，按照各楼栋进行分区域，前期土方开挖至每栋楼圈梁底标高，然后重新放出各栋楼土方开挖放坡上口线，准备下次开挖。第三阶段：依照放出的基坑开挖线，采用1:1放坡比例开挖至基础顶标高（5号、6号、7号楼土方开挖至基础底标高），开挖过程中确保临时
10、边坡的稳定性，并做好临边安全防护。第四阶段：按照各楼栋基础形式，条形基础及独立基础土方开挖采用沟槽开挖，基础混凝土施工采用原槽浇筑混凝土。第五阶段：采用人工捡底的方式，对基础垫层下的表层浮土清理干净，为基础施工做好准备。在基坑北面设置施工大门，设置冲洗站，运输车辆均由此大门进出并在7#楼、8#楼中间设置一出入口，车辆可以通过这个出入口进入场地进行土方运输。各下基坑马道严格按照施工部署图纸设置。3.2土方开挖顺序根据现场施工条件及施工需要，土方开挖顺序按照下图示意进行:土方开挖标段划分图土方开挖顺序示意图因本工程5号、6号、7号楼地基复杂，包含CFG桩地基处理等内容。施工过程中会因桩试验检测等因
11、素,基础施工周期较其他各楼栋较长。施工时考虑“先中间后两边的思路，优先进行6号楼、7号楼的土方开挖，然后分两个方向依次进行后续各栋号土方开挖。土方开挖时，依照施工组织预留的临建道路，各基坑下基坑马道严格按照部署图纸留设，待各楼栋土方施工完毕后再依次将马道挖除。因本工程各楼栋基础埋深不一，各楼栋土方开挖深度也不一致。按照基础埋深，本工程土方开挖深度最深处约4米。因而土方施工时需做好基坑支护等工作,土方开挖过程中采用分层开挖，每次开挖深度不得超过2米。根据前期地勘勘察情况得出结论，本工程地下水较基础底低，因而在施工过程中可能不需要进行降水施工（视现场实际情况而定）。但本工程土方开挖施工正值雨季，因
12、此需要全力做好基坑支护和基坑沉降观测等工作，确保在雨季的土方正常施工。3.4施工机械设备的准备土方施工机械的选择根据工程规模（开挖断面、范围大小和土方量）、地质情况、土方机械的特点（技术性能、适应性）以及施工现场条件等而定。本工程开挖机械选择大型反铲液压挖掘机、小型反铲液压挖掘机、自卸汽车、装载机等。如下表：表1机械设备及机具一览表序号机械名称型号主要性能选用数量1大型反铲液压挖掘机ZY-240台2小型反铲旭玉挖掘机ZY-60-74台3自卸汽车专用运渣车20t30辆4高压洗车设备I台5装载机ZL-504台3.5人员组织项目部技术负责人、工程部、技术部负责方案的编写（调整）、交底、技术复核及执行
13、情况的检查；生产经理负责现场机械设备、人员的组织和协调；现场施工员（测量人员）以及分包单位现场管理人员负责方案的具体实施，并将执行情况向上反映。表2人员配备一览表序号工种数量备注1挖土工人50个清底时用2运土工人30个清底时用3挖掘机司机12个4自卸汽车司机30个5装载机司机4个堆场平整、修筑马道、人工捡底等6电工2个值班电工7道路清洁、洒水及交通疏导4人施工进度计划控制流程详见框图:第四章施工操作工艺4.1土方开挖工艺及流程清除场地表层杂土、杂草植被f土方大开挖至各楼栋圈梁底标高T测量放线（各楼栋按照1：1放坡系数进行放坡），放出各楼栋土方开挖上口线一土方分层进行开挖一基坑支护一人工捡底30
