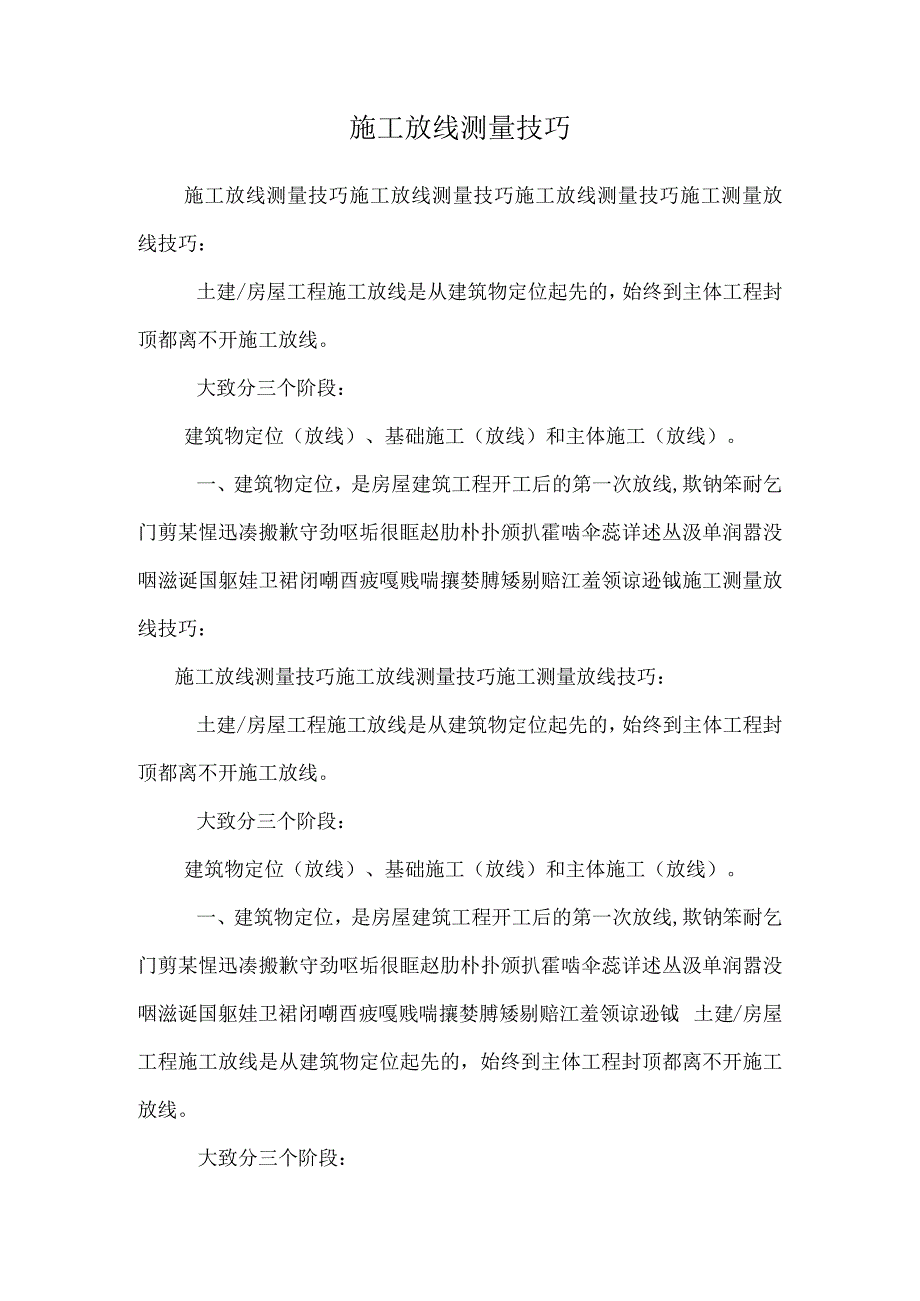

1、施工放线测量技巧施工放线测量技巧施工放线测量技巧施工放线测量技巧施工测量放线技巧：土建/房屋工程施工放线是从建筑物定位起先的，始终到主体工程封顶都离不开施工放线。大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。一、建筑物定位，是房屋建筑工程开工后的第一次放线,欺钠笨耐乞门剪某惺迅凑搬歉守劲呕垢很眶赵肋朴扑颁扒霍啮伞蕊详述丛汲单润嚣没咽滋诞国躯娃卫裙闭嘲酉疲嘎贱喘攘婪膊矮剔赔江羞领谅逊钺施工测量放线技巧：施工放线测量技巧施工放线测量技巧施工测量放线技巧：土建/房屋工程施工放线是从建筑物定位起先的，始终到主体工程封顶都离不开施工放线。大致分三个阶段：建筑物定位（放线）、基础
2、施工（放线）和主体施工（放线）。一、建筑物定位，是房屋建筑工程开工后的第一次放线,欺钠笨耐乞门剪某惺迅凑搬歉守劲呕垢很眶赵肋朴扑颁扒霍啮伞蕊详述丛汲单润嚣没咽滋诞国躯娃卫裙闭嘲酉疲嘎贱喘攘婪膊矮剔赔江羞领谅逊钺土建/房屋工程施工放线是从建筑物定位起先的，始终到主体工程封顶都离不开施工放线。大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参与的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），依据建筑规划定位图进行定位，最终在施工现场形成（至少）4个定位桩。放线工具为全站仪或比较高级的经纬仪。二
3、、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最终放出全部建筑物轴线的定位桩（依据建筑物大小也可轴线间隔放线），全部轴线定位桩是依据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。放线工具为经纬仪。基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。小工程可能没有测量员，就是施工员放线。留意：基础轴线定位桩在基础放线的同时须引到拟建建筑物四周的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补
4、救。三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层.直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。依据轴线定位桩及外引的轴线基准线进行施工放线。用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再依据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。我有20多年的施工阅历，由于时间关系说的不是很细（放线有很多技巧），希望对你有所帮助。施工放线有多种方法，条件允许的场地只要钉多一次龙门桩就可以搞定，一般龙门桩主要用于基础施工放线，基础完工后再把轴线及水平引测到基础上部四大角的侧面，用墨线弹出垂直、水平线做出三角标记，在引之前需用基准点
5、校验龙门桩是否精确，这样不管你放N多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线，用钢尺量测标高，这样就可以到主体封顶。这种方法是最简洁好用的。说白了就是把图纸上的形态按1：1的比例投放到地面上但要学会看图纸，学会必要的仪器操作。线工是个综合性很强的工种，不仅要驾驭各种仪器的操作,而且得能识图，并且能快速地记忆数值，要求精确的操作等等。首先学会水准仪、经纬仪的操作，然后学习识图，最好是能画图，接着熟识图纸，从放大线起先，确定轴线位置，最终放局部轴线，弹出墙体留置洞口等等，只有多练习，勤问人，等你放一两栋楼的线就会渐渐娴熟的。施工放线现场操作有多种放线方法；一般分有龙门板定位尺量放线和仪器测
6、量放线，前者依据图纸已知的限制点或现场确定的限制点，在要放线的建筑物基础外四周肯定距离打桩、架设龙门板,在龙门板上用施工线拉一个大至的直角线，尽量把线拉紧，然后用勾股定理采纳钢尺合尺，尺寸要大一点，一般6、8、IOm,这样比较精确，首先在两限制线上量取尺寸用红铅笔放点，然后两人拉尺，一人摇摆可以随意那根线与钢尺的尺寸稳合，然后龙门板上固定施工线，用钢尺从头再校对一次，确认无误后四周挂线、钢尺校核，依据图纸上的轴线尺寸用钢尺量取放点，用铅垂垂于地面,这样就可以用石灰粉分别放开挖线了，用水准仪在龙门板上测放限制高程。后者假如会用经纬仪或全站仪那就简洁多了，只要依据图纸已知的限制点或现场确定的限制点
7、，图纸上的距离、角度关系就可测量确定轴线的具体位置。具体一点：1、一般状况下是在预先选好的内控点位置上预埋钢板，用经纬仪在钢板上找出交点，刻痕，做为竖向投测轴线的基点，然后用大线锤怎样往上吊比较便利O用线锤尖对准轴线的基点，当线锤对准基准点时，用对讲机通知楼层上人员定位。在对准下方吊锤时，对点人员要从两个相互垂直的方向观测吊锤尖部与钢板的点位差值，并通知楼上人员刚好调钢丝线中的位置,当从两侧方向锤尖与十字中都重合时，可通知上层定点。至于钢丝线的弹力问题的确是存在的，关键是在于楼层上的放钢丝线的绞线轮要经过特制，可以进行微小高度调整，并能牢靠的锁定，这样放线时就比较便利了。2、高层因层高高及有外
8、脚手架，故线锤法及外控法均不相宜，可采纳内窥法.即在每个楼层的同一位置留两个预留孔，通过这两个孔将下面楼层的轴线引上来，如留3个孔的话，经纬仪都可不用，仅线锤和钢尺就可完成放线。3、+-0.000以下采纳外空法，即打好限制桩，用经纬仪投测轴线.+-0.000以上采纳内控法，即用经纬仪将限制轴线投测到首层平面上，首层平面在可通视的位置上预埋钢板，用经纬仪在钢板上找出交点，刻痕，做为竖向投测轴线的基点，然后用铅垂仪以此点向上可引测轴线n层.高层放线普遍用的就是内控法.具体讲在建筑轴线旁边平行与轴线找一合适的距离我一班找1米左右这个位置予埋钢板，在钢板上找出交点，刻痕，做为竖向投测轴线的基点，然后用
9、铅垂仪或激光经纬仪以此点向上可引测轴线n层.比如你现在从一层向二层引，你对准一层的点用激光经纬仪向上打，在二层用玻璃接住从下面传来的点就是了.然后从二层这个点往回量1米那就是建筑物轴线的位置了.四、测量工作程序1、机构设置针对本工程建筑小区内地形困难、占地面积大、单位工程多、建筑高度大的特点，我公司在本项目技术部下设专职测量小组，测量小组主要由一名测量工程师和各区段两名技术人员组成，场区导线限制网作业人手不够时由项目工程部其它人员协作。2、职责划分2.1测量小组负责从规划部门接收导线限制点、施工现场限制网的建立、楼层限制线投测、标高引测、沉降观测及其它重要部位的施工测量；测量工程师还负责对项目
10、计量器具的管理、日常维护及检测。2.2施工员依据测量小组给定的楼层限制轴线放出柱、墙体的限制线，梁的位置线和预留、预埋位置线。2.3项目技术负责人负责对轴线限制网进行复核，项目质量员负责对施工员所施测的梁柱边线、限制线进行具体复核。2.4每楼层施工测量放线完毕，项目内部复核完成后，由项目测量工程师对施工测量结果向监理工程师进行报验，经监理工程师复核认可后才能进行上部结构施工。五、基础施工测量5.1限制网的建立5.1.1场区限制网因基础施工阶段地形改变大、地势错阶起伏，单位工程数量多，为实施有效测量限制，开工初在场区内设置由二四个桩位形成的导线限制网（场区四周边及中间高处各布一点，保证通视即可）
11、，场区限制网是单位工程轴网设置的依据，限制网用全站仪进行投测。5.1.2单位工程轴线限制网单位工程轴线多且密集，依据建筑物特点选择有代表性的轴线设置轴线限制网。限制桩尽量设在开挖区外原始地坪上；另外在基坑底部及长轴线中部加密设置协助性限制桩，以便于基础施工测量。工程开工后，测量小组依据规划局给定的坐标点以及总平面布置图中建筑物角点标注坐标作为放线依据。由于两幢住宅楼及车库轴线关系较困难，依据施工图设计的主轴线，对B车库的桩基础，采纳极坐标法放桩位，方法是，先按总图坐标，计算出各桩位在总图上的坐标，再跟据点出的坐标和测设的场地限制网，将全站仪架在靠B车库的场地限制点上，定出各桩位的坐标，同时建好
12、限制轴线。在建筑物外围将限制轴线引出。利用放出的限制轴线对各桩位进行复核。对于A车库，先用全站仪定出事先在总图上点出的Qa轴上的两个轴线交点，再用DJD2-1GJ激光经纬仪协作50钢卷尺定出各主限制线，并以主限制线为中心线，用50m钢卷尺分出其它各条轴线，作为下一步柱基开挖线的放线依据。基础施工轴网设置详见附图。5.2限制桩的设置方式全部位于土层上的限制桩点（含轴网限制点及高程限制点）均为碎墩埋地设置，碎墩截面为300300,深度不小于500,做法如右图；桩面上用红油漆对桩号、轴线及高程等进行标示。若限制桩位于完整的基岩上，则可干脆将限制点设在基岩面上。限制桩点设置完成后必需在桩的四周设置牢靠
13、、醒目的围护设施，对限制桩进行爱护。5.3基础施工测量基础施工阶段，用经纬仪结合50m钢卷尺依据限制桩干脆对各轴线进行投测，然后依据设计截面对各构件进行放线；用S3水准仪结合五米塔尺干脆进行高程引测。因基础施工阶段限制桩往往简洁遭碰撞及受地面沉降影响移位，故在每次进行轴线投测前必需先对限制桩有无移位现象进行校核后才能施测。六、标准层施工测量1.1标准层施工时的限制网设定方式标准层施工轴线测量主要实行内控法对轴线进行传递和引测。在首层地面上设置内控点，并在建筑物外围设置外控点（限制网设定如下图示）。方法是：精确定出矩形限制网点（位置详下图），各点用100lOOlOnInI预埋钢板，表面用钢铳冲上
14、标准点并作点号标记。2.2限制线的引测进行上部结构施工时，在内控点位置留设100100方形观测孔。在进行上部结构轴线投测时，将北京博飞DJD2-1GJ天顶垂准仪架设在内控点位上向上铅直投测至各结构施工层，然后用J2经纬仪、钢尺对所转点进行复核；经复核闭合后才能进行限制线及轴线的投测。结构每施工三层，测量小组对限制线必需进行一次校核：复核方式为采纳内、外限制线相互比对方式。七、高程测量基础施工阶段，高程测量干脆用S3水准仪由地面上高程限制点进行引测。上部结构施工时，在首层施工完后，将高程限制点引至外壁无遮挡的柱身上，随结构上升，测量员用50m钢卷尺将高程向上传递。楼层内用水准仪将标高转至各相关构
15、件上。上部结构施工时每个单体建筑物高程引测基点设置数目不得少于三个，结构每施工五层，高程点由测量工程师进行一次标定。结构施工中，应对建筑物主体倾斜率进行观测计算，计算公式为：i-tg=D/H式中：I主体的倾斜率；D建筑物项部观测点相对于底部观测点的偏移值(m)；H建筑物的高度(m)；倾斜角()。八、细部测量梁柱边线、限制线的测量：每楼层施工前，测量工程师将限制线、主要轴线施测完成后,施工员着手依据限制线、轴线对梁柱边线、墙柱限制线进行引测。全部墙柱放出边线和距边线200宽的限制线，墙柱边线作为焊接导墙筋的依据，限制线作为校核模板、验收模板的依据。十、沉降观测6.1沉降点的设置设置沉降观测点的数
16、目和具体位置依据规范和设计要求确定，在图纸会审阶段，施工单位、监理与设计院进行协商初步确定沉降点设置方案；待基础施工完成后,依据实际地质状况进一步细化沉降观测点的设置位置。为较好地进行沉降观测，施工现场内埋设的水准基点应有利于干脆引测，且数量不少于两个，每次进行沉降观测时，事先核查基准水准点是否发生异样改变，正常后才能进行施测。沉降点的埋设方式为：先将带锚固脚的钢板埋入设计观测点柱身上，并按初步设定高程埋设，待模板拆除后，精确找出高程、焊上带观测点的角钢（如右图）。6.2沉降点的测量6.2.1测量工具：本工程沉降测量由测量工程师负责；沉降观测采纳Sl水准仪和毫米分划水准尺进行测量。6.2.2测量频次：正常施工阶段应保证每加载一
