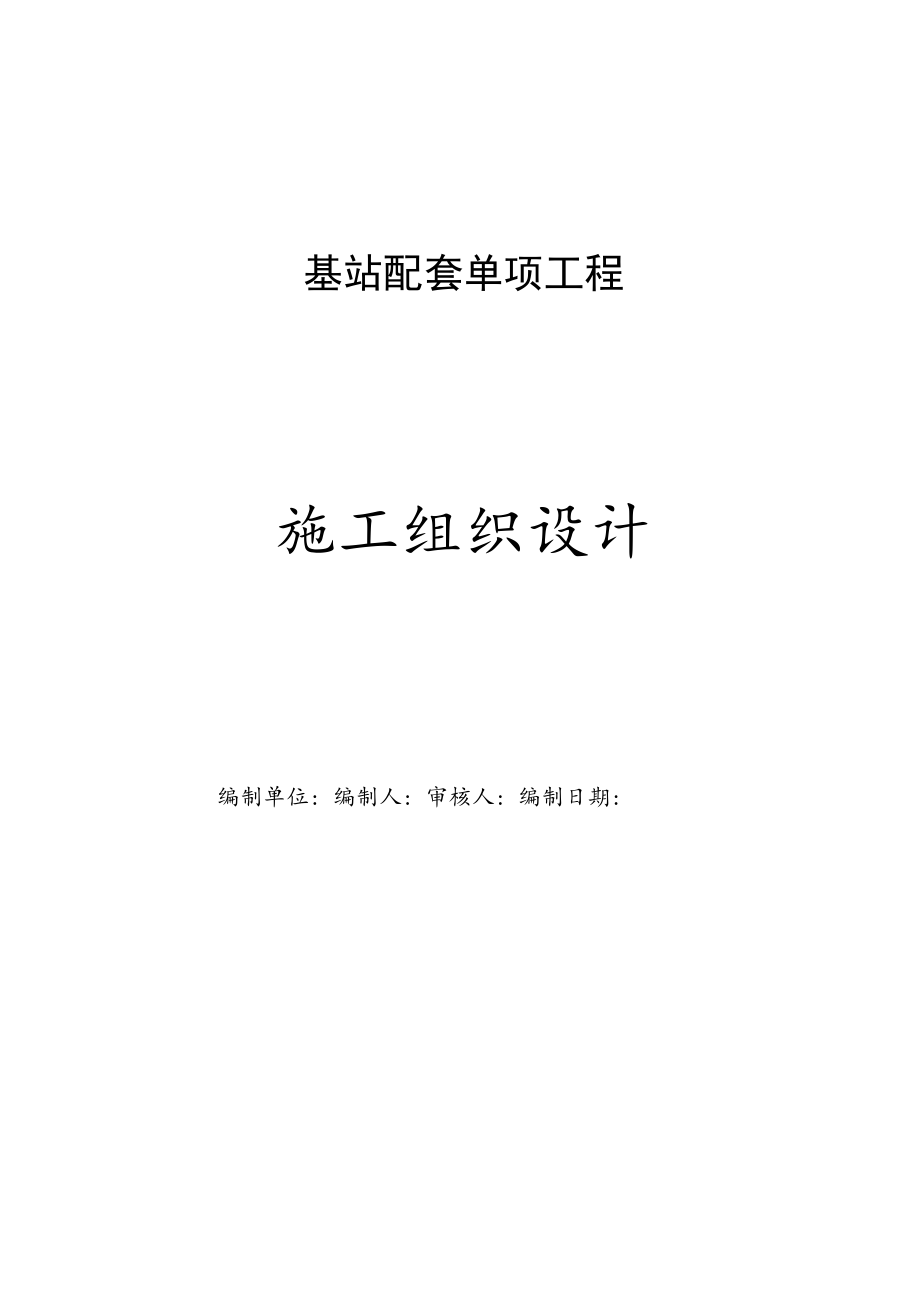

1、基站配套单项工程施工组织设计编制单位: 编制人: 审核人: 编制日期:施工组织设计L工程概况本工程为XXX基站土建工程,地处郊区。本工程包括铁塔基础、 机房、接地、护坡、电力引入及基站装修工程、五证办理等。LI现行国家质量验收规范、材料验收规范及相关技术规程。主要的质量验收规范建筑工程施工质量验收统一标准GB50300-2001建筑地基基础工程施工质量验收规范GB50202-2002砌体工程施工质量验收规范GB50203-2002混凝土结构工程施工质量验收规范GB50204-2002屋面工程施工质量验收规范GB50207-2002建筑地面工程施工质量验收规范GB50209-2002建筑装饰装修
2、工程施工质量验收规范GB50210-2001建筑电气工程施工质量验收规范GB50303-2001主要的安全技术规范、规程施工现场临时用电安全技术规范JGJ46-88建筑机械使用安全技术规程JGJ33-86建筑施工扣件式钢管脚手架使用安全技术规范建筑安装工程安全技术规程56国议周字第40号建筑安装工人安全技术操作规程80建工劳字第24号主要建筑设计标准图集中南地区通用建筑标准设计系列图集1.2 公司历年施工技术资料文件、质量管理办法和近几年类似 工程施工经验。1.3 现行湖南省通信、土建、安装定额,全国劳动基础定额和 本公司内部施工定额。2、工程管理系统2. 1施工总体布置2.1.1 质量保障体
3、系:公司由负责质安工作副总经理、公司质 安科定期检查监督,严格执行IS09002标准建立的公司质量保证 手册、质量体系程序文件,项目建立质量保证体系。项目经理 负责整个工程全面管理;项目技术负责人负责整个工程质量现场管 理;施工员负责跟踪控制;质检员负责质量跟踪检查,资料员负责 工程资料的收集、归档整理,班组长负责本班组操作质量检查控制。2.1.2 安全保障体系:公司质安科定期检查监督,项目生产副 经理负责整个工程安全的现场管理,技术负责人负责安全措施的制 定,施工员及安全员负责跟踪控制,班组长负责本班操作安全的检 查控制。2.1.3 后勤保障体系:公司经理及有关部门在施工人员和设备 调入方面
4、给予项目部全力支持。后勤副经理负责项目后勤保障体 系,综合组负责住宿、医务、保卫及对外联系、协调等工作,材料 设备部门负责材料、设备的采购与供应,劳资部门负责组织施工人 员进出场。2.1.4 技术保障体系:项目技术负责人全面负责工程技术保障,并对各项技术问题把关。对工程可能发生的工程质量问题制定 出质量预控目标和办法,重大技术问题会同公司总工和技术科解 决。2.2施工目标工期:确保在建设方规定的工期内竣工。质量:确保整体质量达到建设单位要求的工程标准。文明施工:严格执行安全文明工地管理有关规定。安全:加强安全管理与安全防护,确保无任何大小安全事故的 发生。服务:服务及时、圆满、准确、友好,确保
5、用户满意。2. 3施工协调管理2. 3.1与设计单位间工作协调我们即与设计院联系,进一步了解设计意图及工程要求,根据 设计意图提出我们的具体施工实施方案。认真核实、阅读施工图纸,尽快配合进行图纸会审。2. 3. 2与业主、监理工程师的工作协调在施工全过程中,严格按照业主及监理工程师批准的“施工组 织设计”组织施工和项目管理,接受监理工程师的验收和检查,并 按照监理工程师要求,予以整改。所有进入现场使用的成品、半成品、材料主动向监理工程师提 交产品合格证或质保书,做到不合格材料不进入现场使用为原则。严格执行“上道工序不合格,下道工序不施工”的准则,使监 理工程师能顺利开展工作,对出现意见不一的情
6、况,遵循“先执行 监理的指导,后予以磋商统一定期或按要求提交监理工程师指定的文件、报表、资料。2.3.4应与业主、设计、勘察、监理等各方配合的工作应会同业主、监理、设计进行图纸会审。建筑物测量定位或放线应邀请业主、监理方参加,测量成果应 请业主、监理方签字。土方开挖后,应邀请业主、监理、设计、勘察共同验收,并做 好隐蔽验收记录。基础施工完后应邀请业主、监理、设计对基础工程进行验收。隐蔽部位隐蔽前应邀请业主、监理参加验收,并作好隐蔽工程 验收记录,结构主要部位要通知设计进行验收。工程装饰前应邀请业主、监理、设计、质监对工程主体进行验 收。工程完工后提请业主、监理工程师组织予验收,并按要求进行 整
7、改。2.4协调方式本项目管理以半个月为单位提出工程简报,向业主和监理工程 师反映、通报工程进展状况及需要解决的问题,使其了解工程进展 情况,及时解决施工中出现的困难和问题。定期参加业主或监理工 程师组织的工地例会,协助协调与社会各业务部门的关系以确保工 程进度,必要时提请业主或监理工程师召开专题会议,解决迫切问 题。3工程施工方案3. 1施工顺序3. Ll遵循“先地下后地上,先结构后围护,先主体后装饰, 先土建后安装,安装预留、预埋与土建施工同步进行”的总施工原 则。3. 2项目经理部主要项目管理人员职责项目经理:全面负责各项施工目标,并分管成本目标和服务目 标。技术负责人:分管质量目标,并负
8、责现场技术管理工作。3. 3主要分部工程施工方案根据本工程特点,对测量工程、基础工程、主体工程、屋面工 程、装饰装修工程、电气安装工程和雨季施工采取相应的施工技术 措施,其中对重点部位、难点部位、质量通病作以详细的论述,对 模板分项工程,砌体分项工程、装饰装修分项工程、脚手架工程主 要施工工艺方法和技术措施作以针对性说明、规定,组成完整的施 工方案文件。3. 3. 1测量工程人员资质:测量应由专业测量人员担任。仪器:测量放线采用TDJ6E经纬仪,水平标高采用自动安平水 准仪,使用前应由专门仪器检测机构进行检定,并向监理工程师提 交检定合格证明书。3.3.L1轴线定位控制:每次测量均应闭合,闭合
9、差不应大于 6,并根据平面形状加密设置控制桩、延长线控制桩、轴线固 定标志。所有测量结果必须由项目技术负责人复核后确认,基础工程必 须全数复测所有轴线位置,再提请监理工程师签字验收。装饰前,将各层楼面标高引上0.5必水准仪抄平,然后沿内墙 壁用墨线弹出标志,作为地面找平和水电安装的依据。3. 3.2基础工程3. 3. 2. 1 土方开挖作业准备:开挖前人工对土坡进行修整,使之成一定坡势。离 坡脚50OnInl位置设截水沟,避免山坡地表水、雨水冲刷下面基坑。 不利地段的坡底加设硬木桩,坡面采用水泥浆灌注,1 : 3水泥砂 浆护面,防止山体滑坡。边坡稳定和支护措施:基坑开挖后,修整边坡。整个场地土
10、质 情况基本一致,若发现不良地质情况应立即采取技术措施,必要时 会同设计、监理、业主共同制订处理方案。3. 3. 2.2基础施工施工工艺:垫层施工f弹线一支模板-一基础梁钢筋绑扎一支梁模一 浇梁於一回填、夯实、平整。施工技术要点基底软弱土层必须予以清除,并用ClO舲作换土垫层。垫层浇灌时作0.30.5%坡度,坡向四周排水沟,以利底板 泌水顺利排出。3. 3.3主体工程3. 3. 3. 1模板工程支模质量要求:模板及支架必须具有足够的强度、刚度和稳定 性。模板支缝不大于2. Omm合格,L 5mm为优良。板缝用封箱胶条 封贴,避免漏浆。柱模板基脚用1: 2水泥砂浆补牢,梁柱之间的缝隙用木彷及 竹
11、胶板补牢,以防漏浆。梁柱接头应保证尺寸准确,表面平整,不 显接痕。模板的实测允许偏差如表,其合格率控制在90%以上,10%以 内可超过允许值但不得超过表中偏差数值150虬项目名称允许偏差值(mm)轴线位移5标高+5截面尺寸+4、-5表面平整度5垂直度63. 3. 3.2模板拆除拆模顺序为后支先拆、先支后拆;先拆非承重模板、后拆承重 模板。拆模时不要用力过猛过急,拆下来的木料要及时运走、整理, 拆钢模板要逐块传递下来,不得抛掷,拆下后即清理干净,板面涂 脱模剂,按规格分类堆放整齐。3. 3.4钢筋工程钢筋制作:工艺流程:材质复验及焊接试验一配料一调直一除锈f断料 对焊一弯曲成型一成品堆放本工程所
12、有钢筋分类堆放,并挂牌作好标识。进场钢筋均要出 具质量检验证明书和合格证。钢筋质量要求:钢筋的规格、形状、尺寸、数量、间距、锚固 长度。接头位置必须符合设计要求和规范规定。钢筋工程技术措施:钢筋保护层一般采用高一强度标号砂浆垫 块,可根据保护层厚度进行预制,尺寸大小为500X500mm,选用 中粗砂为骨料,并在垫块上表面预制大于钢筋直径的十字凹槽,在 垫支钢筋时能够使垫块受力均匀,不易移动和损坏。对钢筋要重点验收。验收重点为控制钢筋的品种、规格、数量、 绑扎牢固、搭接长度、锚固长度等(逐根验收),并认真填写隐蔽 工程验收单,做到万无一失。对构件交接位置,洞口加强筋应全数检查。预埋洞口必须与图
13、纸逐一核对无误。施工时应采取支撑固定、焊接固定等方法,确保钢筋位置绑扎 正确,能满足舲机械振捣,避免位置下沉、偏移、错位等现象。3.3.5混凝土工程3.3.5.1 材料要求:选用普通硅酸盐水泥,石子选用20-4Onlnb 其含泥量不大于1%,砂用中粗砂,细度模数2.3-3. Omm为宜,且含泥量不大于3%o配合比控制:混凝土应按国家现行标准普通混凝土配合比设 计规程JGJ55进行配合比设计。施工时严格按照施工配合比拌制 o当遇到雨天或含水率在显著变化时,应增加检测次数,及时调 整水和骨料用量比。龄应满足设计要求的强度等级和抗渗等级。杜搅拌:投料顺序:按砂一水泥一石子次序投料,减少粘罐现 象。在
14、翻斗投料入机的同时加入全部拌和用水。於运输:聆应从搅拌机卸出以最小的转载次数从搅拌地点运至 浇捣地点。混凝土浇筑:混凝土的浇筑(包括捣实),是混凝土工程施工 的重要环节,它对混凝土工程的质量起着极其重要的作用。混凝土 浇筑的关键是密实,要使拆模后的构件表面平整、光洁、尺寸准确, 如出现麻面、蜂窝以及钢筋外露现象,混凝土构件的强度和耐久性 将受到不同程度的影响。浇筑前的准备工作:材料、机具、劳动力等组织安排就绪;待 浇筑混凝土层(段)的模板、钢筋及预埋等全部安装完毕。浇筑:筑混凝土间歇的最长时间应按水泥的凝结时间及混凝土 硬化条件而定;浇筑过程中应安排专人观察模板、钢筋、预留孔洞、 预埋件和插筋
