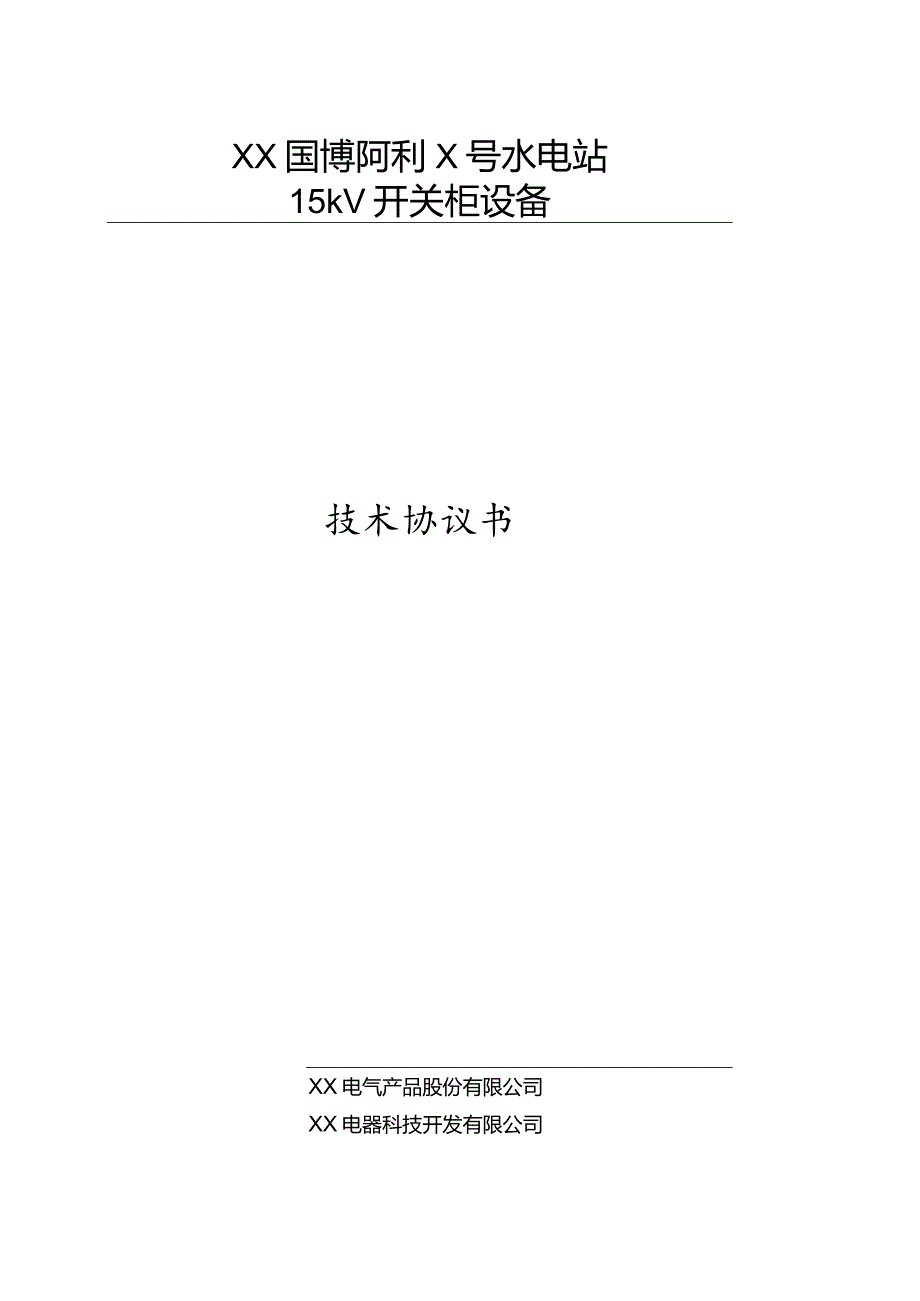

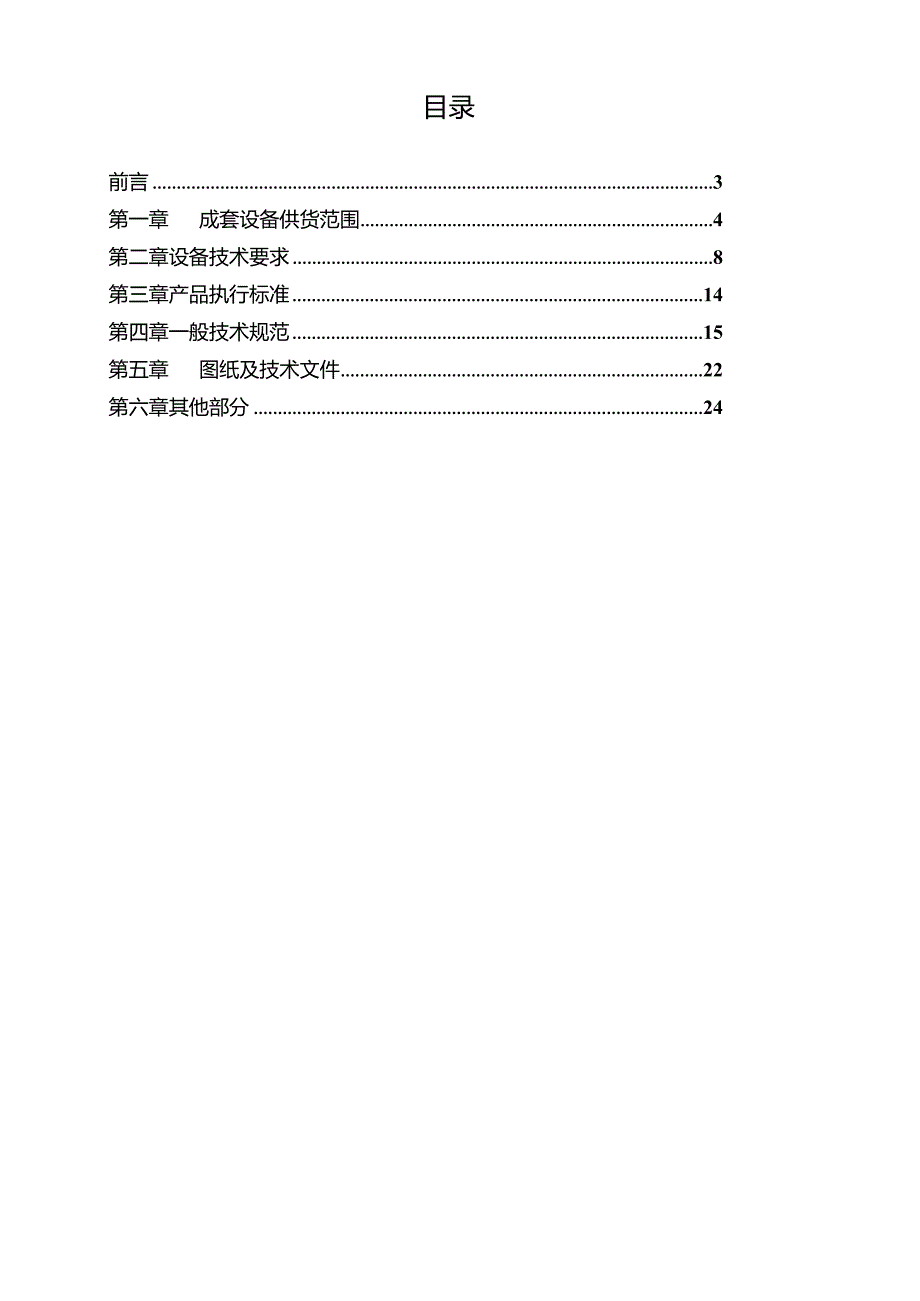

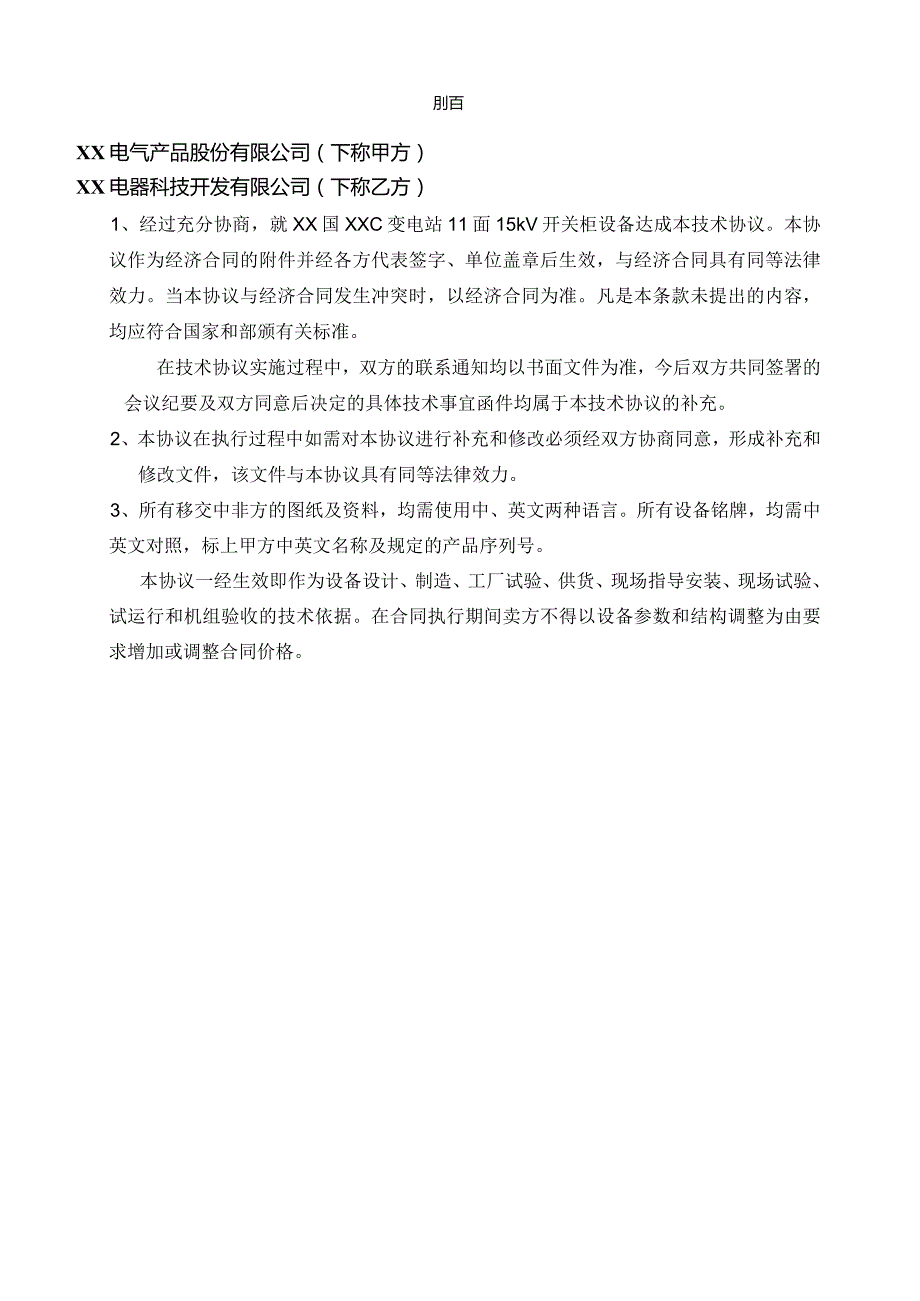

1、XX国博阿利X号水电站15kV开关柜设备技术协议书XX电气产品股份有限公司XX电器科技开发有限公司目录前言3第一章成套设备供货范围4第二章设备技术要求8第三章产品执行标准14第四章一般技术规范15第五章图纸及技术文件22第六章其他部分24刖百XX电气产品股份有限公司（下称甲方）XX电器科技开发有限公司（下称乙方）1、经过充分协商，就XX国XXC变电站11面15kV开关柜设备达成本技术协议。本协议作为经济合同的附件并经各方代表签字、单位盖章后生效，与经济合同具有同等法律效力。当本协议与经济合同发生冲突时，以经济合同为准。凡是本条款未提出的内容，均应符合国家和部颁有关标准。在技术协议实施过程中，双
2、方的联系通知均以书面文件为准，今后双方共同签署的会议纪要及双方同意后决定的具体技术事宜函件均属于本技术协议的补充。2、本协议在执行过程中如需对本协议进行补充和修改必须经双方协商同意，形成补充和修改文件，该文件与本协议具有同等法律效力。3、所有移交中非方的图纸及资料，均需使用中、英文两种语言。所有设备铭牌，均需中英文对照，标上甲方中英文名称及规定的产品序列号。本协议一经生效即作为设备设计、制造、工厂试验、供货、现场指导安装、现场试验、试运行和机组验收的技术依据。在合同执行期间卖方不得以设备参数和结构调整为由要求增加或调整合同价格。第一章成套设备供货范围乙方单位将承担下列15kV开关柜设备的设计、
3、制造、出厂前买方代表参加工厂见证试验；包装、交货；并参与现场试验及试运行，并完全符合合同要求。1卖方应成套供给以下设备，按设计图纸组成统一的配电装置：1）真空断路器开关柜（共计9面，其中6面为电缆出线柜，1面为主变进线柜，2面为电容器出线柜）；2）母线PT及避雷器柜（1面）3）站用变柜（1面，包括干变）主母线及二次小母线成套供货设备安装、试验、拆卸和重新组装所必需的专用工具，专用设备、配件、特殊安装，检验和试验用材料和其他设备。为本合同设备运行和维护所需的备品备件。卖方应提出满足招标文件全部要求的相互协调和完善的设计。2备品备件2.1概述（1）卖方应按规定提供备品备件。所有的备品备件应是新的、
4、没用过的，并同那些将要替换的部件有着严格的可互换性，且应严格执行相关的标准。备品备件价格包括在总价中。备品备件应能互换，与原设备的材料和质量相同。备件包装箱上应有明显的标记。卖方应按成本价提供维修所需的部件及附件。_（3）备品备件的包装在合同规定的使用条件下，备品备件应能满足其执行标准的保存期。备品备件的包装除应满足合同条款的有关规定外，还要满足本条下述要求:每个部件应清楚地在包装箱的一边上标注用途，当多个备用件装入一只箱子或容器中时，外部要有内装物件描述详细清单，所有箱子容器和别的包装均应注以标记和数量,以便辨认,所有的箱子或别的包装方式,都可以打开检查。2.2备品备件清单避雷器1只电压互感
5、器1只PT用熔断器（熔管+熔体）3只带电显示装置1组控制开关等低压电气设备1只/每种信号灯及按钮等3只/每种2.3 推荐的备品备件除了买方规定的备品备件外，卖方应根据自己的经验推荐其认为必须增加的备品备件，并分项列出单项报价，不计入合同总价，买方将根据需要决定是否定购全部或部分这类备品备件。3专用工具一台检修维护专用小车一台验电小车一台接地小车安装维护专用工具1套第二章设备技术要求乙方应保证所提供设备的特性和性能不低于下列所填写的指标。2.1概述本技术规范适用于15kV开关设备、备品备件、专用工器具等的设计、制造、装配、工厂试验、图纸和资料的提供以及设备的包装、运输和交付等工作负责，同时对上述
6、设备的现场调试、试运行、验收及投入运行提供技术督导服务，并对上述工作的质量负责。本规范未说明，但又与设计、制造、试验、包装、运输、保管和现场安装试验运行、维护等有关的技术要求，按有关标准执行。2.215kV开关柜（1）型式铠装移开式户内交流金属封闭开关柜（2）额定值1）额定电压（最高电压）17.5kV2）额定频率50Hz3）母线额定电流1250A4）母线热稳定电流（有效值）20kA3s5）母线动稳定电流（峰值）50kA6）绝缘水平冲击耐压（峰值）95kV工频耐压（Imin,有效值）45kV7）防护等级IP4X8）辅助电源电压柜内照明、加热器采用AC220V操作机构、储能电动机和控制回路采用DC
7、220V9）开关柜的外型尺寸应满足招标文件附图所示房间内布置要求。2.3断路器（1）型式三相真空断路器（2）额定值1）额定电压（最高电压）17.5kV2）额定频率50Hz3）额定电流1250A4）额定绝缘水平冲击耐压（峰值，1.2/50S）地及断口间95kVImin工频耐压（干式，有效值）相对地及断口间45kV辅助电路2kV5）额定短路开断电流6）交流分量（有效值）20kA7）额定短时耐受电流（有效值）/持续时间（kAs）：20kA3s8）额定峰值耐受电流（峰值kA）80kA9）额定操作顺序开断额定短路开断电流分一30分钟一合分开断负荷电流分一3分钟一合分一3分钟一合分10）断路器操作时间合闸
8、时间75ms分闸时间50ms燃弧时间15ms开断时间65ms合分闸不同期最大时间2ms11）断路器机械操作次数220000次12）开断额定短路电流次数250次13）开断额定电流次数210000次14）真空开关管的有效期220年真空度：出厂时1.3210-3Pa,并注上出厂时间允许期末6.610-2Pa2.4 电流互感器电流互感器采用干式、单相式电流互感器，其额定参数应与开关柜额定参数一致。额定电流比及准确级配置见附图。2.5 避雷器型号：由开关柜厂家推荐系统额定电压15kV2.6 电压互感器采用干式电压互感器，其额定参数应与开关柜一致。额定电压比及准确级配置见附图。2.7 电压互感器回路用熔断
9、器型号：由开关柜厂家推荐额定电压：15kV2.8 站用变压器（1）型式户内、三相、干式无载调压变压器（2）主要技术参数1）额定容量：100kVA2）额定工作电压：高压侧：15kV低压侧：0.4kV3）高压分接范围：2x2.5%4）连接组别：Dynl12.9 其他元件采用优质产品，技术参数详见招标附图。2.10 15kV开关柜主要技术性能要求2.10.1 开关柜内真空断路器1）真空断路器在周围空气最高温度为40C时应能长期承载连续额定电流，母线连接处温升不应超过50K。2）真空断路器应至少合分额定电流IOooO次，合分额定短路电流开断50次，而无需维修、更换部件。应能连续20000次及以上空载合
10、分操作而无需维修、润滑或更换部件。且维护周期不小于10年。3）真空断路器应符合国标及IEC有关标准。4）断路器回路应根据负荷情况配备过电压保护装置，以防止操作过电压，配备的元器件应经买方及设计院认可。5）断路器应为电动弹簧储能操作机构，操作机构和控制电源电压为直流220V,包括跳合闸控制回路。6）弹簧储能状况除接入控制回路的接点外，还至少应有2个备用的接点（1个常开、1个常闭），以供其他用途使用。7）除断路器自身控制回路（如跳合闸、储能等）所用辅助接点外，至少应提供12常开,12常闭辅助接点供外部联锁用。这些辅助接点必须引至开关柜内的接线端子。辅助接点的允许载流量不小于10A。8）断路器应设有
11、易于监视真空开关管触头磨损程度的标记。9）应安装能显示断路器操作次数的计数器。该计数器与操作回路应无电气联系，且不影响断路器的合分闸操作。10）断路器的操作方式：远方、现地。在断路器开关柜上应装有现地与远方操作选择开关。11）操动机构电源：12）直流电源220V（80%-110%）13）交流电源380V220V（85%115%）2.10.2 开关柜及元件的主要性能、结构及材料要求1）真空断路器开关柜为中置式开关柜。断路器小车应灵活轻便，当断路器处于“试验”位置时小车应自动与接地母线相联接（接地母线505铜母线）。2）开关柜内所配一次设备（含接地开关）都应与断路器参数相配合，各元件的动、热稳定性
12、必须满足要求。3）真空断路器开关柜内，要求其母线、断路器、出线和仪表等均有单独的隔离小室，小室与小室间隔离。4）高压开关柜应符合五防要求：5）防止误分、合断路器；6）防止带负荷分隔离插头；7）防止带接地刀送电；8）防止带电合接地刀；9）防止误入带电柜内；10）防止误操作的具体措施应符合SD318高压开关柜闭锁装置技术条件的要求。11）开关柜应为组装式框架结构，并具有良好的密封性。有部件有足够的强度，能承受运输、安装和运行时短路所引起的作用力而不致于损坏。12）开关柜的前门应为钱链门，且在开关“试验”位置时，也能关闭，开关柜背后为可拆卸的盖板。13）开关柜小车的推进，抽出应灵活方便，对仪表小室无
13、冲击影响。相同容量的开关柜小车应有互换性。14）开关柜内应设照明，灯泡电压为交流220V,并由门开关联锁。15）开关柜应有良好的通风条件，如通风设有百叶窗或其他通风口时，应设有防止漏水、防小动物进入的措施，并符合有关部门标准。16）所有操作机构和辅助开关的接线除有特殊要求外，均采用相同接线，以保证开关柜小车的互换性。17）手车在柜体中应有明显的工作位置、试验位置和断开位置之分，各位置均能自动锁位和安全接地，为保证检修安全，在一次插头上装有触头盒及安全挡板，并能自动进行开闭。18）开关柜内各小室应隔离，为防止柜顶主母线发生短路故障波及，要求在母线小室柜间加装隔离套管。19）柜内采用绝缘母线，并应
14、具有防潮和阻燃性能以及足够的介电强度，其对母线容量的影响由卖方考虑。母线应标明相别的颜色，A、B、C相分别为黄、绿、红色。20）柜内相间对地的空气间隙应不小于150mm。（如达不到应采取措施加强绝缘，若采用隔板隔离，其隔板必须具有优质的防潮耐电弧阻燃性能）。21）所有用螺栓固定的主母和分支母线（铜质母线）接头应镀银，并保证其温升不超过标准值，在长期使用期间，从标准温度到额定满负荷温度，固定螺栓的初始接触压力值不应降低，每个连接点不应少于两个螺栓。22）卖方对母线的每个接点进行接触电阻测试，接触电阻应小于30u以保证母线接触可靠。23）高压开关柜中各组件及其支持绝缘件的绝缘爬电比距（高压电器组件
