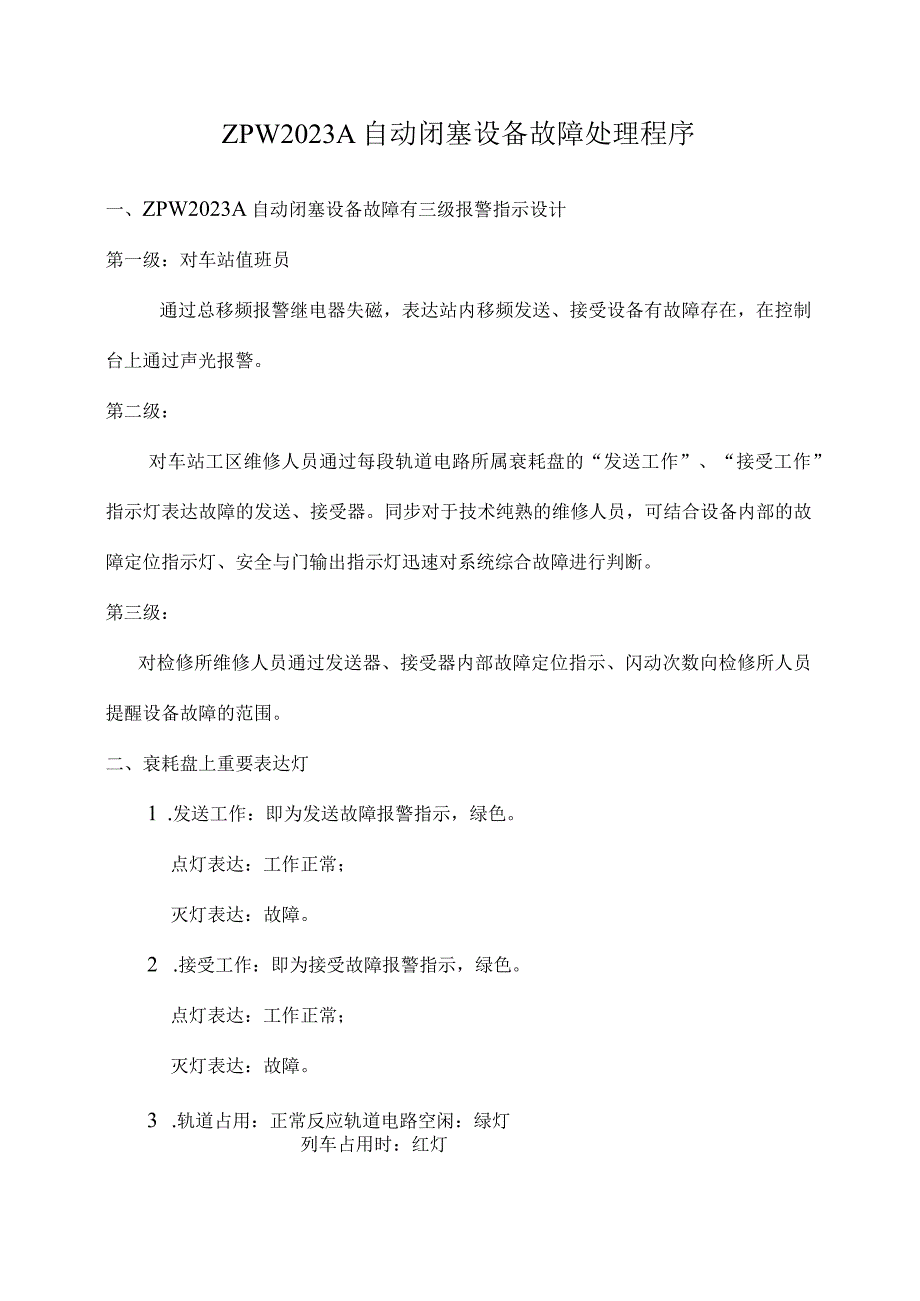

1、ZPW2023A自动闭塞设备故障处理程序一、ZPW2023A自动闭塞设备故障有三级报警指示设计第一级：对车站值班员通过总移频报警继电器失磁，表达站内移频发送、接受设备有故障存在，在控制台上通过声光报警。第二级：对车站工区维修人员通过每段轨道电路所属衰耗盘的“发送工作”、“接受工作”指示灯表达故障的发送、接受器。同步对于技术纯熟的维修人员，可结合设备内部的故障定位指示灯、安全与门输出指示灯迅速对系统综合故障进行判断。第三级：对检修所维修人员通过发送器、接受器内部故障定位指示、闪动次数向检修所人员提醒设备故障的范围。二、衰耗盘上重要表达灯1 .发送工作：即为发送故障报警指示，绿色。点灯表达：工作正

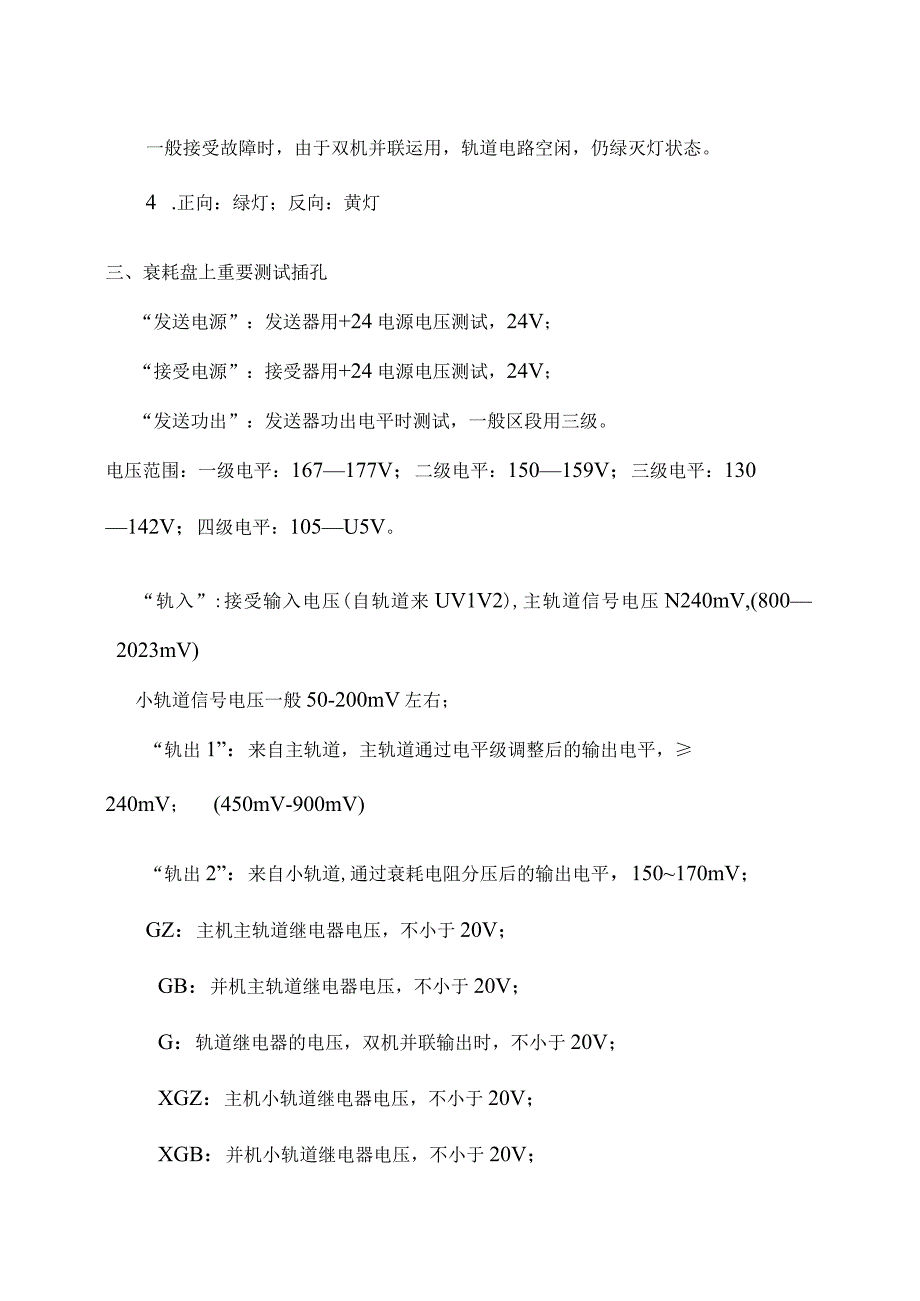

2、常；灭灯表达：故障。2 .接受工作：即为接受故障报警指示，绿色。点灯表达：工作正常；灭灯表达：故障。3 .轨道占用：正常反应轨道电路空闲：绿灯列车占用时：红灯一般接受故障时，由于双机并联运用，轨道电路空闲，仍绿灭灯状态。4 .正向：绿灯；反向：黄灯三、衰耗盘上重要测试插孔“发送电源”：发送器用+24电源电压测试，24V；“接受电源”：接受器用+24电源电压测试，24V；“发送功出”：发送器功出电平时测试，一般区段用三级。电压范围：一级电平：167177V；二级电平：150159V；三级电平：130142V；四级电平：105U5V。“轨入”:接受输入电压(自轨道来UV1V2),主轨道信号电压N2

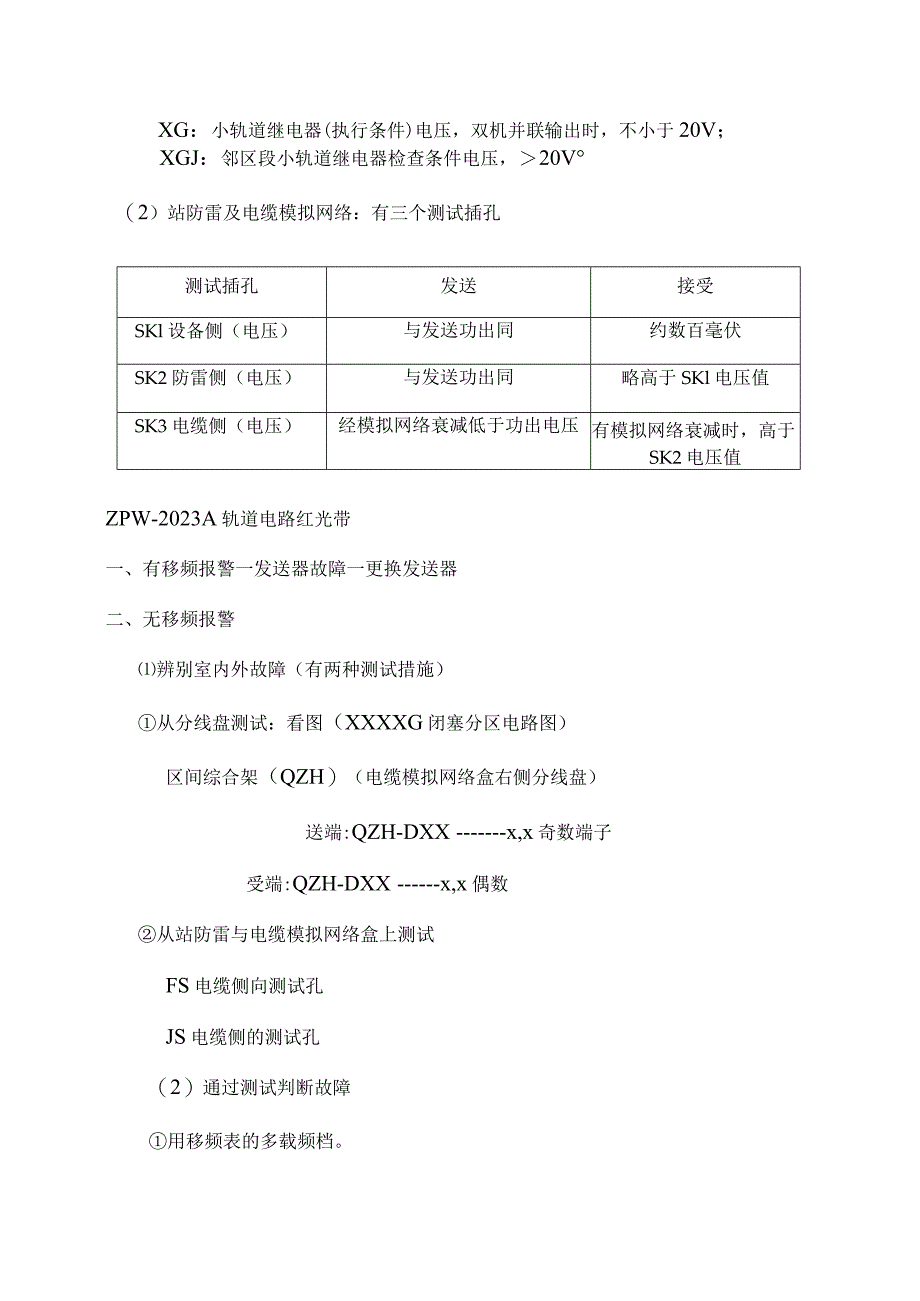

3、40mV,(8002023mV)小轨道信号电压一般50-200mV左右；“轨出1”：来自主轨道，主轨道通过电平级调整后的输出电平，240mV；(450mV-900mV)“轨出2”：来自小轨道,通过衰耗电阻分压后的输出电平，150170mV；GZ：主机主轨道继电器电压，不小于20V；GB：并机主轨道继电器电压，不小于20V；G：轨道继电器的电压，双机并联输出时，不小于20V；XGZ：主机小轨道继电器电压，不小于20V；XGB：并机小轨道继电器电压，不小于20V；XG：小轨道继电器(执行条件)电压，双机并联输出时，不小于20V；XGJ：邻区段小轨道继电器检查条件电压，20V（2）站防雷及电缆模拟网
4、络：有三个测试插孔测试插孔发送接受SKl设备侧（电压）与发送功出同约数百毫伏SK2防雷侧（电压）与发送功出同略高于SKl电压值SK3电缆侧（电压）经模拟网络衰减低于功出电压有模拟网络衰减时，高于SK2电压值ZPW-2023A轨道电路红光带一、有移频报警一发送器故障一更换发送器二、无移频报警辨别室内外故障（有两种测试措施）从分线盘测试：看图（XXXXG闭塞分区电路图）区间综合架（QZH）（电缆模拟网络盒右侧分线盘）送端:QZH-DXXx,x奇数端子受端:QZH-DXXx,x偶数从站防雷与电缆模拟网络盒上测试FS电缆侧向测试孔JS电缆侧的测试孔（2）通过测试判断故障用移频表的多载频档。在送端（或F
5、S电缆侧）测试：无电压，故障在室内。检查对应日勺发送器，发送报警继电器，电缆模拟网络盘与否正常。送端有电压，用移频表的多载频档在受端(或JS电缆侧测试)可测试出两组数据：主轨入电压：(80OmV-2023mv)一般调至90OmV维规原则：小轨入电压：(50mv200mv)维规原则：主轨有电压，小轨入无电压阐明本区段主轨道故障(室外)一一检查室外对应日勺区配变压器，调谐主轨入电压减少：测试电容值。测试塞钉接触电阻单元等设备。测试电缆绝缘。轨道瞬间红光带：检查空心线圈及连线与否完好，检查ZPW-2023A4ZPW-2023A系统故障排查处理(2)站防雷及电缆模拟网络：有三个测试插孔测试插孔发送接受
6、SKl设备侧与发送功出同约数百毫伏SK2防雷侧与发送功出同略高于SKI电压值SK3电缆侧经模拟网络衰减低于功出电压有模拟网络衰减时，高于SK2电压值4.2 单机故障模式、现象的分析处理发送器序号故障模式现象处理措施1无24V电源1）有移频报警；2）衰耗器上：发送工作灯灭,发送电源测试测试插孔无电压检查电源、保险2无低频编码条件D有移频报警；2）衰耗器上发送工作灯灭：3）透过发送器网罩可观测到PCB板上FI勺“故障表达灯”有I次闪光；检查低频编码接点电路有关配线3无型号选择条件D有移频报警；2）衰耗器上发送工作灯灭；3）透过发送器网罩可观测到PCB板上时故障表达灯”有6次闪光；检查型号选择电源4
7、无载频编码条件1）有移频报警；2）衰耗器上发送工作灯灭；3）透过发送器网罩可观测到PCB板上的“故障表达灯”有7次闪光；检查载频编码条件电源5因一果性质（24项多项同步存在，且与功出故障构成因果关系）1）有移频报警2）衰耗器上发送工作灯灭；3）透过发送器网罩可观测到PCB板上的“故障表达灯”为混合闪光；根据一周期内闪光特性判明正在发生的所有故障模式，理清其间因果关系,按从“因“到“果忱次序排查6负载短路1）轨道电路红光带；2）功出低；3）衰耗器上发送工作灯灭；透过发送器网罩断开功出线后，以判明故障点与否在发送器内部可观测到PCB板上的“故障表达灯”为2次闪光方式；7设备内部故障1）有移频报警；
8、2）衰耗器上发送工作灯灭；更换发送器接受器序号故障模式现象处理措施1主机载频故障1）有移频报警；2）衰耗器上接受工作灯灭；3）透过接受器网罩可观测到PCB板上的故障表达灯”为2次闪光方式；检查主机载频条件电源2并机载频故障1）有移频报警；2）衰耗器上接受工作灯灭；3）透过接受器网罩可观测到PCB板上叼故障表达灯”为3次闪光方式；检查并机载频条件电源3设备内部故障1）有移频报警；2）衰耗器上发送工作灯灭；更换接受器4无XGJ、XGJH条件1）本区段轨道电路红光带；2）衰耗盒上GJ无电压；3）衰耗盒上XGJ无电压；5主轨道信号输入低于原则值1）本区段轨道电路红光带；2）衰耗盒上GJ无电压3）透过接
9、受器网罩可观测到对应的安全与门输出指示灯灭；6小轨道信号输入低于原则值1）后方邻区段轨道电路红光带；2）衰耗盒上XG无电压；3）透过接受器网罩可观测到对应的J安全与门输出指示灯灭；4.2.3其他室内设备故障424序号也许的故障点现象处理1衰耗器指示灯故障发送器、接受器工作正常，但衰耗器发送工作”、“接受工作”指示灯更换衰耗器灭更换衰耗器2衰耗内部光耦击穿发送器、接受器故障，YBJ没有失磁落下，控制台无移频报警更换衰耗器3衰耗盒调整封线断线或整顿衰耗盒调整封线接触不良1）轨出1无电压；2）轨入电压与轨出2电压正常。整顿衰耗盒调整封线4衰耗盒小轨调整电阻封线断线或接触不良1）轨出2无电压；2）轨入
10、电压与轨出1电压正常。整顿衰耗盒小轨调整封线5送端模拟电缆调整线断线或接触不良1）测试插孔“防雷入”、“电缆入”电压正常，与功出同；2）“电缆出”无电压。整顿模拟电缆调整封线6受端模拟电缆调整线断线或接触不良1）测试插孔“电缆出”有电压；2）“防雷入”、“电缆入”无电压。线整顿模拟电缆调整封线7轨道电路继电器接触不良或断线1）GJ,控制台红光带;2）衰耗盒轨道占用表达绿灯；3）GJ测试插孔有20V电压。更换继电器、修整配线8点灯电路断线控制台灯丝报警（声光）修整配线室外设备故障序号也许FI勺故隙点现象1引接线松动、断线1）发生于送端：a.本区段轨道电路红光带；b.送端匹配变压器端子有电压，轨面
11、无电压或电压值偏低；2）发生于受端：a.本区段及后方邻区段红光带；b.受端轨面电压正常；c.受端匹配变压器V1-V2端子电压低，趋于Oo2塞钉锈蚀,接触电阻大1）轨入电压较历史值偏低；2）小轨道电压下降多，不利于小轨道的调整。3电缆盒端子接触不良（电缆断线）1）发生于送端：a本区段轨道电路红光带；b.分线盘送出电压正常，送端匹配变压器VLV2端子无电压或电压低；2）发生于受端：a.本区段及后方邻区段红光带；b.受端匹配变压器E1-E2端子电压正常，分线盘无送回电压。4电缆短路1）发生于送端：a.本区段轨道电路红光带；b.分线盘送出电压低，甩开室外后又正常；c.送端匹配变压器E1-E2端子电压低
12、，甚至趋于0：2）发生于受端：a.本区段及后方邻区段红光带；b.受端轨面电压偏低；c.受端匹配变压器E1-E2端子电压偏低，甚至趋于0。5匹配盒端子松动、断线同16调谐单元内部断线1）发生于送端：a.本区段轨道电路红光带；b.主轨入、小轨入电压下降；c.送端轨面电压下降；d.送端TAD测试V1-V2在线端输入阻抗ZG低于正常值；2）发生于受端：a.后方邻区段红光带；b.调谐单元零阻抗、极租抗大幅升高；c.小轨入电压大幅升高；d.主轨入电压减少。7断轨1）断轨轨裂过程中，轨入电压不稳定，偶尔闪红光带，或较长时间闪红光；2）分离式断轨，本区段红光带：a.主轨道：轨出1不不小于落下门限，b.小轨道：
13、轨出2电压甚低，仅数mV.8赔偿电容断线在该电容设置点轨面电压偏离正常值；在线测试得到电容值甚小9赔偿容值变小在线测试得电容容值不不小于正常值10信号灯断丝控制台声光报警4.3 系统故障现象，也许的原因分析及处理措施序号现象也许的原因处理措施移频报警FS或者JS单机设备故障；至信号机械室查看SH上各发送、接受的工作灯（绿）与否灭灯,灭灯设备为故障,更换故障设备红光带系统断线查衰耗，测量FS功出、JS轨入；在分线盘处测量迅速判断故障范围属于室内或室外，按故障处理流程锁定系统故障点正常天气条件下，电容断线；引接线松动；测试送受端轨面电压，TAD的E1-E2轨出1下降电缆盒端子接触不良；匹配盒端子松
14、动；道床条件恶劣；绝缘轨距杆漏泄大；石硝碰轨底等。端子、VI-V2端子电压和在线测试赔偿电容容值；在确定系统所有设备正常状况下，可根据实际观测和RdU轨入曲线折算出目前道床条件正常天气条件下，轨出2下降塞钉接触不良；电缆短路：调谐单元内部断线等。在线测试塞钉接触电阻、调谐区内BA、SVAsTAD各设备在线阻抗值。接受器工作不稳定，有时出现红光带，“闪红”送端某赔偿电容与钢轨瞬间连接不良；断轨；引接线松动；匹配盒端子松动等使得小轨入信号下降和不稳定逐一检查室外发送端赔偿电容与钢轨与否可靠连接；对对应调谐区内各设备在线测试确定故障点4.4故障处理程序一般有报警故障处理程序1 .通过控制台声光报警（YBJ落下）得知故障，由于发送、接受有冗余设计，系统正常工作有也许不中断、有也许中断。2 .至信号机械室查看SH上各发送、接受日勺工作灯（绿）与否灭灯。3 .灭灯设备为故障。4 .迅速判决故障与否影响行车。如只一台发送故障并已转为“+1FS”工作，接受仍正常工作，不
