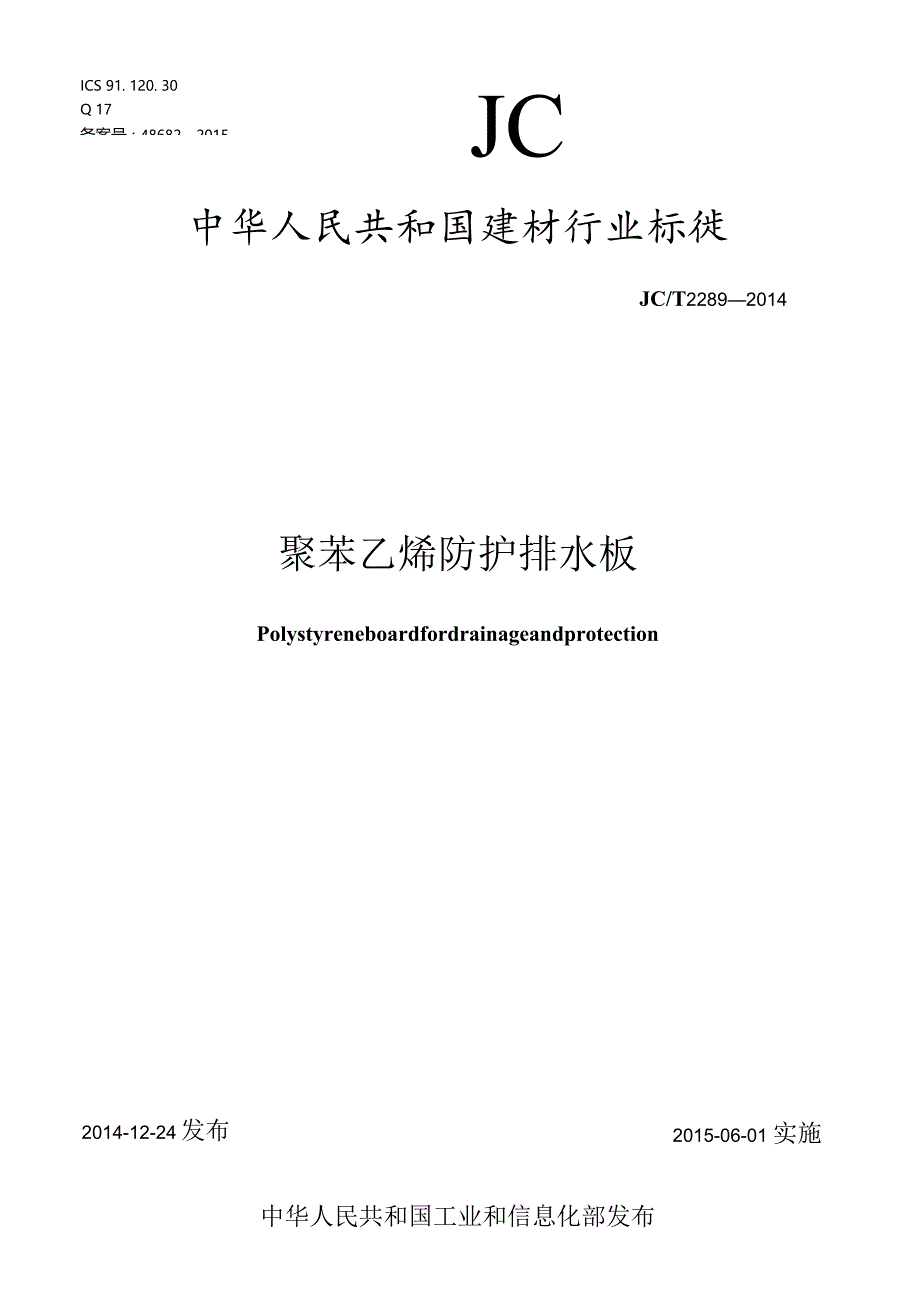

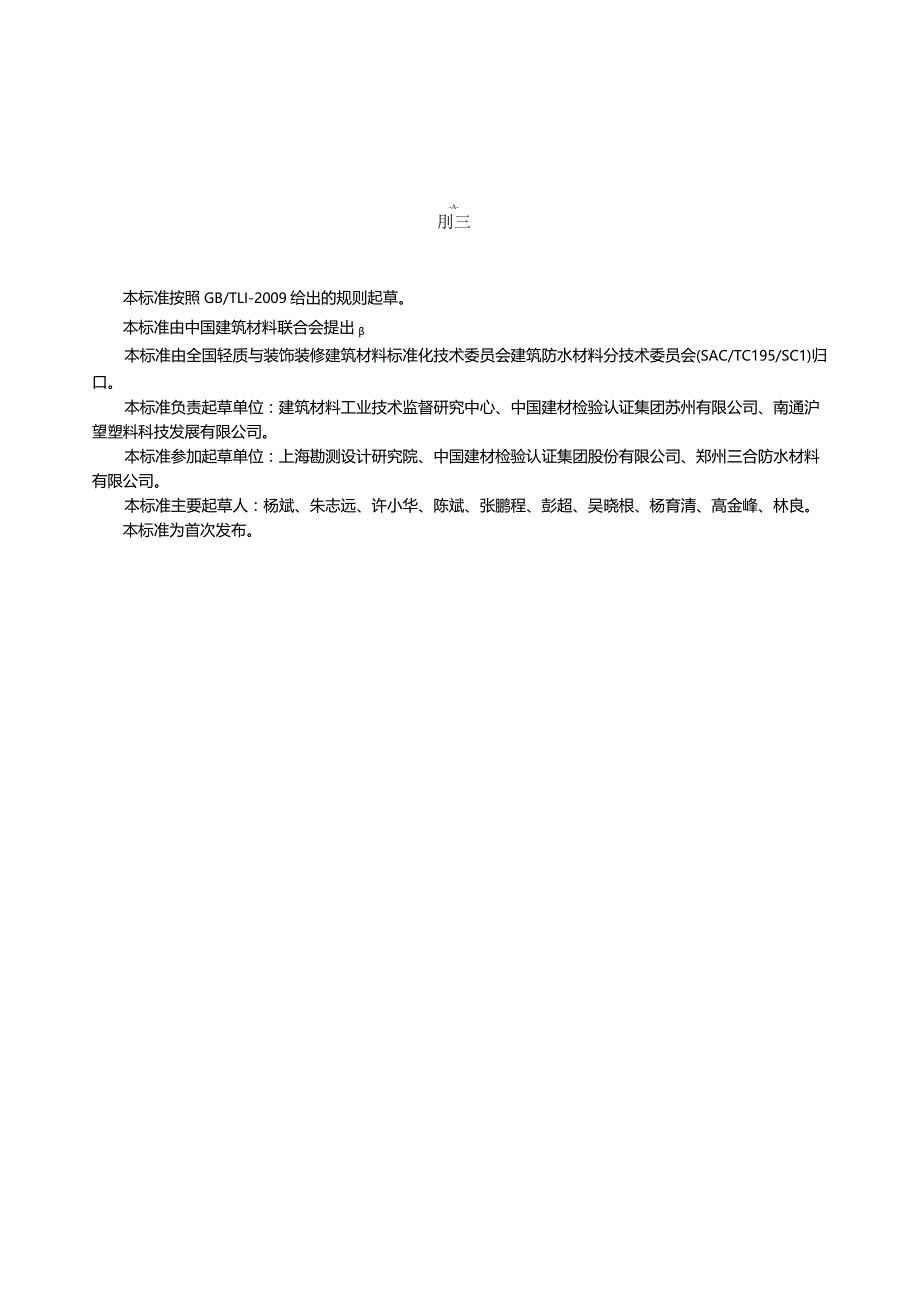

1、ICS 91. 120. 30Q 17备案号：486822015JC中华人民共和国建材行业标徙JC/T22892014聚苯乙烯防护排水板Polystyreneboardfordrainageandprotection2015-06-01 实施2014-12-24发布中华人民共和国工业和信息化部发布-A-刖三本标准按照GB/TLI-2009给出的规则起草。本标准由中国建筑材料联合会提出本标准由全国轻质与装饰装修建筑材料标准化技术委员会建筑防水材料分技术委员会(SAC/TC195/SC1)归口。本标准负责起草单位：建筑材料工业技术监督研究中心、中国建材检验认证集团苏州有限公司、南通沪望塑料科技发展

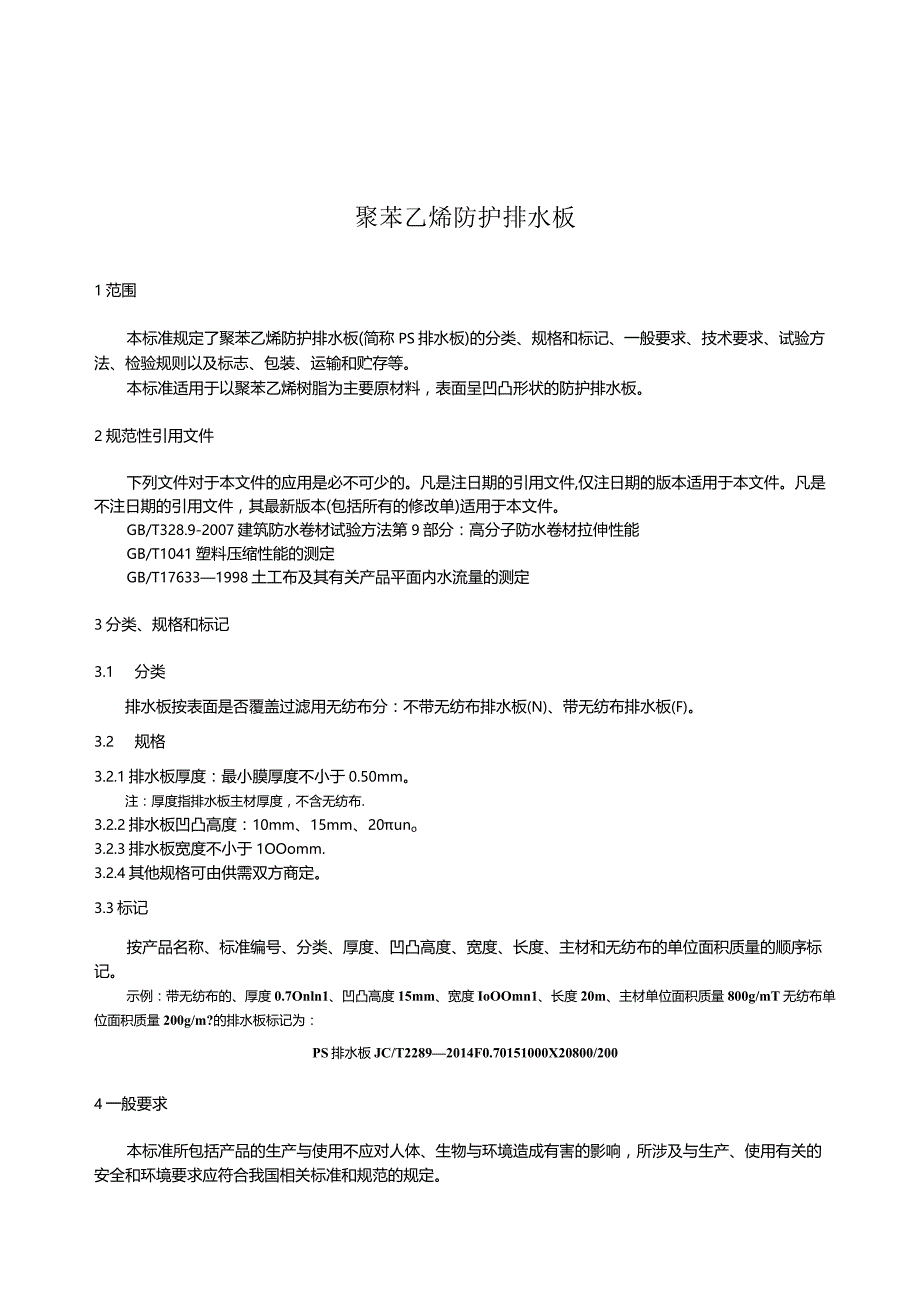

2、有限公司。本标准参加起草单位：上海勘测设计研究院、中国建材检验认证集团股份有限公司、郑州三合防水材料有限公司。本标准主要起草人：杨斌、朱志远、许小华、陈斌、张鹏程、彭超、吴晓根、杨育清、高金峰、林良。本标准为首次发布。聚苯乙烯防护排水板1范围本标准规定了聚苯乙烯防护排水板(简称PS排水板)的分类、规格和标记、一般要求、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等。本标准适用于以聚苯乙烯树脂为主要原材料，表面呈凹凸形状的防护排水板。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改
3、单)适用于本文件。GB/T328.9-2007建筑防水卷材试验方法第9部分：高分子防水卷材拉伸性能GB/T1041塑料压缩性能的测定GB/T176331998土工布及其有关产品平面内水流量的测定3分类、规格和标记3.1 分类排水板按表面是否覆盖过滤用无纺布分：不带无纺布排水板(N)、带无纺布排水板(F)。3.2 规格3.2.1排水板厚度：最小膜厚度不小于0.50mm。注：厚度指排水板主材厚度，不含无纺布.3.2.2排水板凹凸高度：10mm、15mm、20uno3.2.3排水板宽度不小于1OOomm.3.2.4其他规格可由供需双方商定。3.3标记按产品名称、标准编号、分类、厚度、凹凸高度、宽度、
4、长度、主材和无纺布的单位面积质量的顺序标记。示例：带无纺布的、厚度0.7Onln1、凹凸高度15mm、宽度IoOOmn1、长度20m、主材单位面积质量800g/mT无纺布单位面积质量200g/m?的排水板标记为：PS排水板JC/T22892014F0.70151000X20800/2004一般要求本标准所包括产品的生产与使用不应对人体、生物与环境造成有害的影响，所涉及与生产、使用有关的安全和环境要求应符合我国相关标准和规范的规定。5技术要求5.1 规格尺寸5.1.1 厚度、凹凸高度、宽度及长度排水板厚度、凹凸高度、宽度、长度应不小于生产商明示值。排水板厚度应不小于05Omn1，凹凸高度应不小于
5、IOnuno5.1.2 单位面积质量排水板主材单位面积质量与无纺布单位面积质量应不小于生产商明示值。无纺布单位面积质量应不小于200gm25.2 外观5.2.1排水板应边缘整齐，无裂纹、缺口、机械损伤等可见缺陷。5.2.2每卷板材接头不得超过一个。较短的一段长度应不少于2000Innb接头处应剪切整齐，并加长300mm。5.3物理力学性能排水板物理力学性能应符合表1的规定。表1排水板物理力学性能序号项目指标1最大拉力/(N100mm)23002断裂伸长率/%23.03撕裂性能/N2304压缩率为10%内的最大强度/kPa1505低温柔性-5C无裂口6热老化(80*C,168h)最大拉力保持率/
6、%280压缩率为10%内最大强度保持率/%290低温柔性TC无裂口7单宽流量:(150kPa,水力梯度0.l)L(sm)0.3006试验方法6.1试件制备试样在(232)C下放置24h后进行裁取，所取每组试件沿排水板长度方向均匀分布。试件尺寸与数量见表2。表2排水板试件尺寸与数量序号项目尺寸（纵向X横向）nun数量个1拉伸性能约(280X100)纵横向各52撕裂性能约(200X100)纵横向各53压缩性能约(200X200)54低温柔性约(200X50)55热老化最大拉力约(280X100)纵横向各5压缩性能约(IOoXlOo)5低温柔性约(200X50)56单宽流量至少(300X200)26
7、.2规格尺寸6.2.1厚度测量厚度时，去除排水板表面覆盖的无纺布，用分度值为0.0Imm螺旋测微计（千分尺）测量，在排水板的平面两凹凸之间处测量，旋转到有两下“咔咔”声为止。在排水板长度方向每隔20Omm测量一点，共测量五点，以五点的平均值作为试验结果，修约到SOlmnu6.2.2凹凸高度试件采用正方形，边长约100mnb允许在小于一个凹凸的范围内增减宽度。将试件去除无纺布，放在光洁的平面，上面压一面积不小于试件尺寸的平板，施加2kPa的压力（包括平板质量），然后用精度0.1mm的量具测量排水板平面上与平板之间的高度。每个试件每边测量一点，共测量四点。测量三个试件，取算术平均值作为试验结果，修
8、约到ImnU6.2.3宽度、长度用最小分度值为Imm的尺在宽度与长度方向均匀分布测量三处，取三个测量值的平均值作为试验结果，修约到1mm。6.2.4单位面积质量取约Im长度的全幅宽试样，先称量整体质量（加），再去除无纺布，称量质量（如），测量试样的长度（D和宽度（B）。排水板主材的单位面积质量按公式（D计算：式中：P排水板主材单位面积质量，单位为克每平方米（g?）；如一去除无纺布排水板质量，单位为克（g）；L称量的排水板长度，单位为米（m）；B称量的排水板宽度，单位为米加）。无纺布的单位面积质量按公式（2）计算：式中：P无饰布一无纺布单位面积质量，单位为克每平方米(g11)2)；m一含无纺布排
9、水板质量，单位为克(g)。计算结果精确到10g/。也可用整卷样品进行试验。6.3 外观目测观察。6.4 拉伸性能裁取试件时，试件的方向应能裁取完整的凹凸的宽度与长度，试件宽度不小于100mnb试件允许在小于一个凹凸形状的范围内增加宽度。从凹凸形状的中间裁切试件，允许与样品的纵横向偏离。对于F类产品，试验时将无纺布揭去。按GB/T328.92007中A法进行试验，夹具间距20Omnb夹具可采用。形卡口式，避免夹碎试件，试件宽度100innb允许在小于一个凹凸宽度的范围内增减宽度。记录最大拉力(N100un)和断裂伸长率。分别取纵向和横向五个试件的平均值。6.5 撕裂性能按图1裁取试件，宽度取四个
10、完整的凹凸，割口位于试样宽度中心线上，其深度为四个完整的凹凸，长度约IOomnu将试件割口处的两边分别夹在试验机上，拉伸速度100mmmin,记录最大力W),分别取纵向和横向五个试件的平均值。对于F类产品，夹持时将无纺布揭去。OOOOOOOOOOOOOOOOOOOOOOOOOOOO OO OO图1撕裂强度试件6.6 压缩性能按GB/T1041进行，试件采用正方形，边长不小于IOonnlb每边的凹凸不少于六个，从凹凸形状的中间裁切试件，允许在小于一个凹凸形状的范围内增减宽度。压缩速度为2mmmin,记录压缩率为10%范围内的最大压缩负荷。6.7 低温柔性试件尺寸允许在小于一个凹凸形状的范围内增减
11、宽度和长度，在-5C放置2h后，绕直径30mm弯曲轴，3s弯曲180,取纵向五个试件，凸出部位朝上，凹口作为下表面，绕轴弯曲。五个试件中至少四个试件无裂口认为试验通过。6.8 热老化将试件在(802)C水平放置处理168h后，取出在(232)C放置4h后试验。按6.4测定拉伸性能，计算最大拉力保持率。按6.6测定压缩性能，计算压缩强度保持率。按6.7测定低温柔性。6.9 单宽流量试件随机抽取，试件长度(水流动方向)至少30Omnb宽度至少200mm,取两组试件。N类产品在试件的凹凸面覆加相同尺寸的，单位面积质量为(20015)g112的聚酯无纺布。按GB/T176331998进行试验，试验的法
12、向压力为150kPa,水力梯度0.1,接触面材料为闭孔泡沫橡胶，在渗流15min后测量渗水量。按公式(3)计算试件在20C的单宽流量，取两个测量值的平均值作为试验结果，保留三位有效数字。RVg厩力/水力悌度=W(3)式中：q&力/水力种及试件在一定压力与水力梯度下20C时单宽流量，单位为升每秒每米L(S.m);Rt-水温修正系数，参见附录A；V渗水量，单位为升(L)；W试件宽度，单位为米(m)：t渗水量产的时间，单位为秒(s)。对试验中采用的法向压力、水力梯度及接触面材料有其他要求及规定的,应在试验结果中予以注明。7检验规则7.1 检验分类7.1.1 检验类型按检验类型分为出厂检验和型式检验。
13、7.1.2 出厂检验出厂检验项目包括：规格尺寸(外观、厚度、凹凸高度、宽度、长度、主材和无纺布单位面积质量)、最大拉力、断裂伸长率、压缩性能和低温柔性。7.1.3 型式检验型式检验项目包括第5章的全部要求。在下列情况下进行型式检验：a)新产品投产或产品定型鉴定时；b)正常生产时，每年进行一次；c)原材料、工艺等发生较大变化，可能影响产品质量时；d)出厂检验结果与上次型式检验结果有较大差异时；e)产品停产六个月以上恢复生产时。7.2 组批以同一类型、同一规格100Oom2为一批，不足IoOOOln2亦可作为一批。7.3 抽样在每批产品中随机抽取五卷进行外观、规格尺寸检查。在上述检查合格后，从中随
14、机抽取一卷取至少2m长的全幅宽试样进行物理力学性能试验。7.4 判定规则7.4.1 规格尺寸规格尺寸（厚度、凹凸高度、宽度、长度、主材和无纺布单位面积质量）和外观均符合5.1、5.2规定时，判其上述项目合格。若其中有两项试验结果不符合标准规定，则判该批产品不合格；若其中有一项试验结果不符合标准规定，对不合格的项，允许在该批产品中再随机抽五卷重新检验。若该项试验结果达到标准规定，则判该批产品合格；否则，判该批产品不合格。7.4.2 物理力学性能物理力学性能的试验结果均符合5.3的规定，则判该批产品物理力学性能合格。若有两项性能试验结果不符合标准规定，则判该批产品不合格；若其中仅有一项不符合标准规
15、定，允许在该批产品中随机另取一卷进行单项复验。若该项符合标准规定，则判该批产品物理力学性能合格；否则，判该批产品不合格。7.4.3 总判定试验结果符合标准第5章全部要求时判该批产品合格。8标志、包装、运输和贮存8.1 标志产品外包装上应包括： 生产商名称、地址；商标； 产品标记； 生产日期或批号； 贮存和运输注意事项； 检验合格标识。8.2 包装产品采用适于运输和贮存的方式包装。8.3 运输运输时应防止倾斜或侧压，必要时加盖苫布。8.4 贮存8.4.1 贮存时，不同类型、规格的产品应分别立放，不应混杂。8.4.2 避免日晒雨淋，注意通风。贮存温度不应高于45C。在正常贮存条件下，贮存期自生产之日起至少为一
