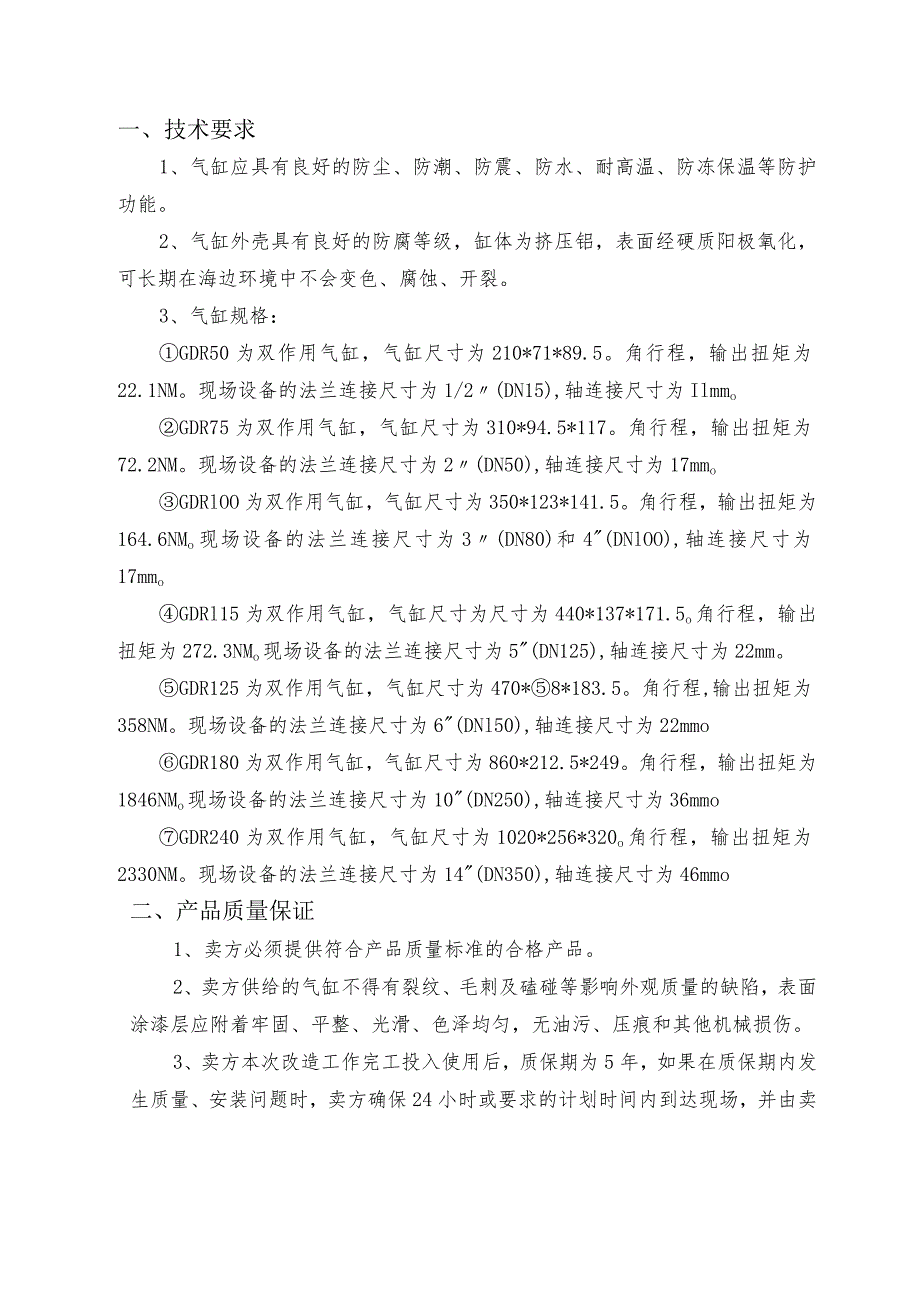

1、精处理气缸采购技术规范书批准:审定:审核:编写:一、技术要求1、气缸应具有良好的防尘、防潮、防震、防水、耐高温、防冻保温等防护功能。2、气缸外壳具有良好的防腐等级，缸体为挤压铝，表面经硬质阳极氧化，可长期在海边环境中不会变色、腐蚀、开裂。3、气缸规格：GDR50为双作用气缸，气缸尺寸为210*71*89.5。角行程，输出扭矩为22.1NM。现场设备的法兰连接尺寸为1/2(DN15),轴连接尺寸为IlmmoGDR75为双作用气缸，气缸尺寸为310*94.5*117。角行程，输出扭矩为72.2NM。现场设备的法兰连接尺寸为2(DN50),轴连接尺寸为17mmoGDRlOO为双作用气缸，气缸尺寸为3
2、50*123*141.5。角行程，输出扭矩为164.6NMo现场设备的法兰连接尺寸为3(DN80)和4(DNlOO),轴连接尺寸为17mmoGDRl15为双作用气缸，气缸尺寸为尺寸为440*137*171.5o角行程，输出扭矩为272.3NMo现场设备的法兰连接尺寸为5(DN125),轴连接尺寸为22mm。GDR125为双作用气缸，气缸尺寸为470*8*183.5。角行程,输出扭矩为358NM。现场设备的法兰连接尺寸为6(DNl50),轴连接尺寸为22mmoGDR180为双作用气缸，气缸尺寸为860*212.5*249。角行程，输出扭矩为1846NMo现场设备的法兰连接尺寸为10(DN250)

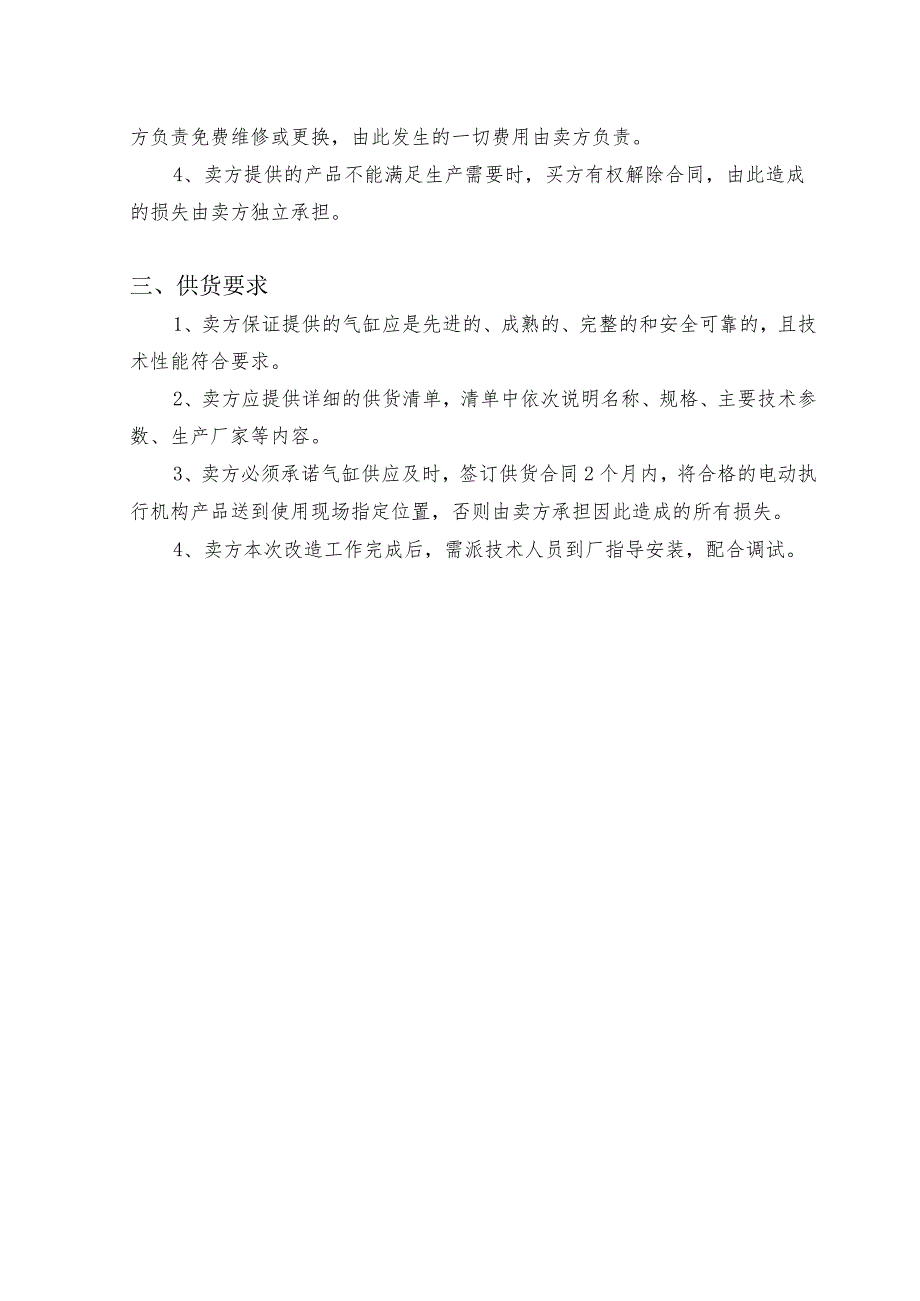

3、,轴连接尺寸为36mmoGDR240为双作用气缸，气缸尺寸为1020*256*320o角行程，输出扭矩为2330NM。现场设备的法兰连接尺寸为14(DN350),轴连接尺寸为46mmo二、产品质量保证1、卖方必须提供符合产品质量标准的合格产品。2、卖方供给的气缸不得有裂纹、毛刺及磕碰等影响外观质量的缺陷，表面涂漆层应附着牢固、平整、光滑、色泽均匀，无油污、压痕和其他机械损伤。3、卖方本次改造工作完工投入使用后，质保期为5年，如果在质保期内发生质量、安装问题时，卖方确保24小时或要求的计划时间内到达现场，并由卖方负责免费维修或更换，由此发生的一切费用由卖方负责。4、卖方提供的产品不能满足生产需要
4、时，买方有权解除合同，由此造成的损失由卖方独立承担。三、供货要求1、卖方保证提供的气缸应是先进的、成熟的、完整的和安全可靠的，且技术性能符合要求。2、卖方应提供详细的供货清单，清单中依次说明名称、规格、主要技术参数、生产厂家等内容。3、卖方必须承诺气缸供应及时，签订供货合同2个月内，将合格的电动执行机构产品送到使用现场指定位置，否则由卖方承担因此造成的所有损失。4、卖方本次改造工作完成后，需派技术人员到厂指导安装，配合调试。1、气缸尺寸图CW RctaivnMODForaturanouCHABCDEFG0H01LYNO0P0QRTUV50F0F0511139.57130416952089512
5、.24430122653650M5X7.5M6X91.B853866F05-F0714162805妙545叨5201005122443016275W70M6X8M8X121/8853875F05-F0717207945425259720Ba102633019365070M6X8MBX121.8,11549785F05-F0717237510647.5551085201B.2633019425070M6X8M&X121/85497100F07-F1017271.51235568121.520QSE206330275070102M8X8MIOXU1/4-1-S49.7115F07-F1022881
