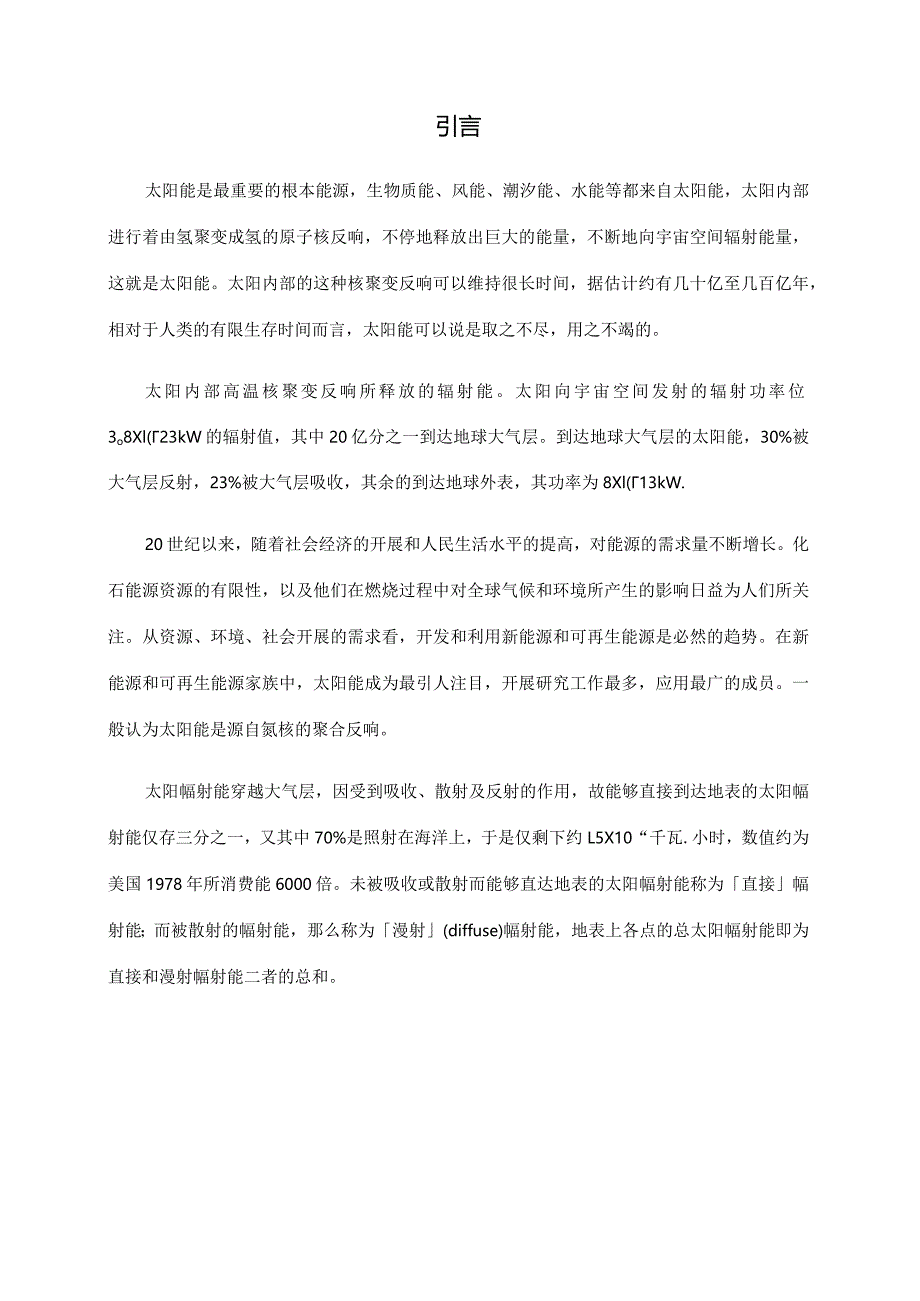

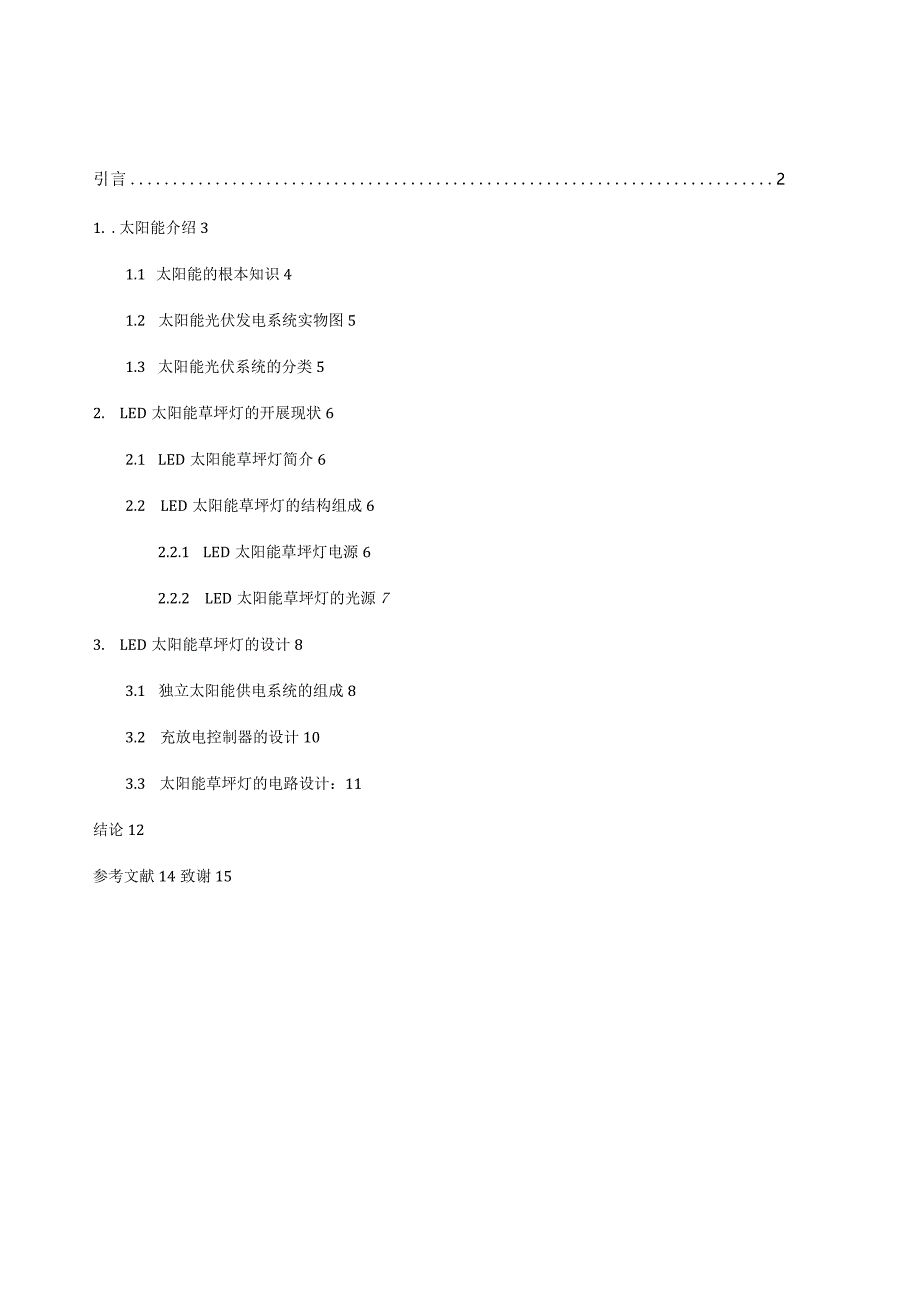

1、引言21. .太阳能介绍31.1 太阳能的根本知识41.2 太阳能光伏发电系统实物图51.3 太阳能光伏系统的分类52. LED太阳能草坪灯的开展现状62.1 LED太阳能草坪灯简介62.2 LED太阳能草坪灯的结构组成62.2.1 LED太阳能草坪灯电源62.2.2 LED太阳能草坪灯的光源73. LED太阳能草坪灯的设计83.1 独立太阳能供电系统的组成83.2 充放电控制器的设计103.3 太阳能草坪灯的电路设计：11结论12参考文献14致谢15引言太阳能是最重要的根本能源，生物质能、风能、潮汐能、水能等都来自太阳能，太阳内部进行着由氢聚变成氢的原子核反响，不停地释放出巨大的能量，不断地
2、向宇宙空间辐射能量，这就是太阳能。太阳内部的这种核聚变反响可以维持很长时间，据估计约有几十亿至几百亿年，相对于人类的有限生存时间而言，太阳能可以说是取之不尽，用之不竭的。太阳内部高温核聚变反响所释放的辐射能。太阳向宇宙空间发射的辐射功率位3o8Xl(23kW的辐射值，其中20亿分之一到达地球大气层。到达地球大气层的太阳能，30%被大气层反射，23%被大气层吸收，其余的到达地球外表，其功率为8Xl(13kW.20世纪以来，随着社会经济的开展和人民生活水平的提高，对能源的需求量不断增长。化石能源资源的有限性，以及他们在燃烧过程中对全球气候和环境所产生的影响日益为人们所关注。从资源、环境、社会开展的
3、需求看，开发和利用新能源和可再生能源是必然的趋势。在新能源和可再生能源家族中，太阳能成为最引人注目，开展研究工作最多，应用最广的成员。一般认为太阳能是源自氮核的聚合反响。太阳幅射能穿越大气层，因受到吸收、散射及反射的作用，故能够直接到达地表的太阳幅射能仅存三分之一，又其中70%是照射在海洋上，于是仅剩下约L5X10“千瓦.小时，数值约为美国1978年所消费能6000倍。未被吸收或散射而能够直达地表的太阳幅射能称为直接幅射能；而被散射的幅射能，那么称为漫射(diffuse)幅射能，地表上各点的总太阳幅射能即为直接和漫射幅射能二者的总和。太阳能草坪灯的设计1 .太阳能介绍太阳能（Solar）,一般
4、是指太阳光的辐射能量，在现代一般用作发电。自地球形成生物就主要以太阳提供的热和光生存，而自古人类也懂得以阳光晒干物件，并作为保存食物的方法，如制盐和晒咸鱼等。但在化石燃料减少下，才有意把太阳能进一步开展。太阳能的利用有被动式利用（光热转换）和光电转换两种方式。太阳能发电一种新兴的可再生能源。广义上的太阳能是地球上许多能量的来源，如风能，化学能，水的势能等等。现在，太阳能的利用还不是很普及，利用太阳能发电还存在本钱高、转换效率低的问题，但是太阳能电池在为人造卫星提供能源方面得到了应用。【原理】太阳能是太阳内部或者外表的黑子连续不断的核聚变反响过程产生的能量。地球轨道上的平均太阳辐射强度为1367
5、wl112地球赤道的周长为40000km,从而可计算出，地球获得的能量可达173000TWo在海平面上的标准峰值强度为lkwm2,地球外表某一点24h的年平均辐射强度为020kw11f,相当于有102000TW的能量，人类依赖这些能量维持生存，其中包括所有其他形式的可再生能源（地热能资源除外），虽然太阳能资源总量相当于现在人类所利用的能源的一万多倍，但太阳能的能量密度低，而且它因地而异，因时而变，这是开发利用太阳能面临的主要问题。太阳能的这些特点会使它在整个综合能源体系中的作用受到一定的限制。尽管太阳辐射到地球大气层的能量仅为其总辐射能量的22亿分之一，但已高达173,OOOTW,也就是说太阳
6、每秒钟照射到地球上的能量就相当于500万吨煤。地球上的风能、水能、海洋温差能、波浪能和生物质能以及局部潮汐能都是来源于太阳；即使是地球上的化石燃料（如煤、石油、天然气等）从根本上说也是远古以来贮存下来的太阳能，所以广义的太阳能所包括的范围非常大，狭义的太阳能那么限于太阳辐射能的光热、光电和光化学的直接转换。太阳能既是一次能源，又是可再生能源。它资源丰富，既可免费使用，又无需运输,对环境无任何污染。为人类创造了一种新的生活形态，使社会及人类进入一个节约能源减少污染的时代。编辑本段【太阳能电池发电原理】太阳电池是一对光有响应并能将光能转换成电力的器件。能产生光伏效应的材料有许多种，如：单晶硅，多晶
7、硅，非晶硅，碎化钱，硒锢铜等。它们的发电原理根本相同，现以晶体为例描述光发电过程。P型晶体硅经过掺杂磷可得N型硅，形成P-N结。当光线照射太阳电池外表时，一局部光子被硅材料吸收；光子的能量传递给了硅原子，使电子发生了跃迁，成为自由电子在P-N结两侧集聚形成了电位差，当外部接通电路时，在该电压的作用下，将会有电流流过外部电路产生一定的输出功率。这个过程的的实质是：光子能量转换成电能的过程。编辑本段【晶体硅太阳电池的制作过程】“硅是我们这个星球上储藏最丰量的材料之一。自从19世纪科学家们发现了晶体硅的半导体特性后，它几乎改变了一切，甚至人类的思维，20世纪末.我们的生活中处处可见“硅的身影和作用，
8、晶体硅太阳电池是近15年来形成产业化最快。生产过程大致可分为五个步骤：a、提纯过程b、拉棒过程c、切片过程d、制电池过程e、封装过程。1.1 太阳能的根本知识太阳能的总量很大，我国陆地外表每年接受的太阳能就相当于1700亿吨标准煤,但十分分散，能流密度较低，到达地面的太阳能每平方米只有100O瓦左右。同时，地面上太阳能还受季节、昼夜、气候等影响，时阴时晴，时强时弱，具有不稳定性。根据太阳能的特点，必须解决以下四个根本技术问题，才能有效地加以利用：1、太阳能采集2、太阳能转换3、太阳能贮存4、太阳能输运太阳能开发利用是当今国际上一大热点，经过最近20多年的努力，太阳能技术有了长足进步，太阳能利用
9、领域已由生活热水，建筑采暖等扩展到工农业生产许多部门，人们已经强烈意识到，一个广泛利用太阳能和可再生能源的新时代一一太阳能时代即将来到。1.2 太阳能光伏发电系统实物图13太阳能光伏系统的分类太阳能光伏系统是一种暴露在阳光下便会产生直流电的发电装置，由几乎全部以半导体物料（例如硅）制成的薄身固体光伏电池组成。由于没有活动的局部，故可以长时间操作而不会导致任何损耗。简单的光伏电池可为手表及计算机提供能源，较复杂的光伏系统可为房屋提供照明，并为电网供电。光伏板组件可以制成不同形状，而组件又可连接，以产生更多电力。近年，天台及建筑物外表均会使用光伏板组件，甚至被用作窗户、天窗或遮蔽装置的一局部，这些
10、光伏设施通常被称为附设于建筑物的光伏系统。太阳能光伏发电系统大致可分为两大类：并网太阳能光伏发电系统（如图1所示）和独立太阳能光伏系统（如图2所示）图1并网太阳能光伏发电系统图2独立太阳能光伏发电系统2.1 LED太阳能草坪灯简介LED太阳能草坪灯是一种集节能环保、照明与美化环境为一体的新型的绿色能源景观照明灯具。太阳能草坪灯节能、环保、平安、美观。该太阳能草坪灯采用高效率单晶硅太阳能电池组件，白天可将太阳光光能转换成电能储存于蓄电池，夜晚天黑后那么自动点亮灯管照明，广泛适用于公园草坪、花园别塞、广场绿地、旅游景点、度假村、高尔夫球场、企业工厂绿地亮化美化、住宅小区绿地照明、各种绿化带等的景观
11、点缀、景观照明。太阳能系列草坪灯主要用来亮化点缀照明，采用高亮度LED发光二极管设计，具有亮度高、安装简便、工作可靠、不敷设电缆、不消耗常规能源、使用寿命长等优点。太阳能草坪灯光源及电源系统设计方法由于太阳能草坪灯独特的优点，近年来得到迅速开展。草坪灯功率小，主要以装饰为目的，对可移动性要求高，电路铺设困难，防水要求高的场地适用。这些使得由太阳电池供电的草坪灯显示出许多前所未有的优势。2.2 LED太阳能草坪灯的结构组成LED太阳能草坪灯由太阳能电池组件（电池板）、超高亮度LED灯（光源）、免维护可充电蓄电池、自动控制电路、灯具等组成。2.2.1LED太阳能草坪灯电源LED太阳能草坪灯的电源局
12、部是一个独立的发电系统。它能够独立的完成把太阳能转换为电能，并能把电能转换成热能供照明和装饰使用，而不需要电线的传输。一个独立的光伏系统一般由以下三局部组成：太阳电池组件；充、放电控制器、逆变器、测试仪表和计算机监控等电力电子设备和蓄电池或其它蓄能和辅助发电设备。光伏系统具有以下的特点：没有转动部件，不产生噪音；没有空气污染、不排放废水；没有燃烧过程，不需要燃料；维修保养简单，维护费用低；运行可靠性、稳定性好；作为关键部件的太阳电池使用寿命长，晶体硅太阳电池寿命可到达25年以上；根据需要很容易扩大发电规模。图3草坪灯电源图4-1是一个典型的供给直流负载的光伏系统示意图。其中包含了光伏系统中的几
13、个主要部件：光伏组件方阵：由太阳电池组件（也称光伏电池组件）按照系统需求串、并联而成，在太阳光照射下将太阳能转换成电能输出，它是太阳能光伏系统的核心部件。2. 2.2LED太阳能草坪灯的光源目前多数草坪灯选用LED作为光源，LED寿命长，可以到达100OOO小时以上，工作电压低，非常适合应用在太阳能草坪灯上。特别是LED技术已经经历了其关键的突破,并且其特性在过去5年中有很大提高，其性能价格比也有较大的提高。另外，LED由低压直流供电，其光源控制本钱低，使调节明暗，频繁开关都成为可能，并且不会对LED的性能产生不良影响。还可以方便地控制颜色，改变光的分怖，产生动态幻景，所以它特别适用在太阳能草
14、坪灯上。太阳能草坪灯光源及电源系统设计方法由于太阳能草坪灯独特的优点，近年来得到迅速开展。草坪灯功率小，主要以装饰为目的，对可移动性要求高，电路铺设困难，防水要求高的场地适用。这些使得由太阳电池供电的草坪灯显示出许多前所未有的优势。3. LED太阳能草坪灯的设计3.1 独立太阳能供电系统的组成LED太阳能草坪灯是一个小型的太阳能供电系统（图4-2是一个简单的太阳能供电系统）。它的结构非常简单主要由太阳能电池板、充放电控制器、蓄电池、照明电路（负载）等局部组成（如图5所示）。图5独立太阳能供电系统太阳能草坪灯的控制器主要是用于蓄电池充放电的而控制。图4-4就是一个最根本的充放电控制器。在该图中，
15、由光伏电池板、蓄电池、太阳能控制器和负载组成了一个根本的光伏应用系统。这里的开关KI和K3为充电开关，K3为放电开关，它们均属于太阳能控制中心的一局部。图中开关的开合由控制电路根据系统的充放电状态来决定。当蓄电池充满电时断开充电开关，需要充电时闭合充电开关；当蓄电池放电时闭合K2,否那么断开。而这些控制电路可以采用三极管、电阻、电容、电感构成的电压比拟升压充放电电路，也可以采用光控电路，或者采用集成运放构成的电压滞回比拟器，还可以采用单片机。一般来说，一个合格的太阳能充放电控制器具有以下几种充放电保护模式：1、直充保护点电压：直充也叫急充，属于快速充电，一般都是在蓄电池电压较低的时候用大电流和
16、相对高电压对蓄电池充电，但是，有个控制点，也叫保护点，就是上表中的数值，当充电时蓄电池端电压高于这些保护值时，应停止直充。直充保护点电压一般也是“过充保护点电压，充电时蓄电池端电压不能高于这个保护点，否那么会造成过充电，对蓄电池是有损害的。2、均充控制点电压：直充结束后，蓄电池一般会被充放电控制器静置一段时间，让其电压自然下落，当下落到“恢复电压值时，会进入均充状态。为什么要设计均充？就是当直充完毕之后，可能会有个别电池“落后端电压相对偏低），为了将这些个别分子拉回来，使所有的电池端电压具有均匀一致性，所以就要以高电压配以适中的电流再充那么一小会，可见所谓均充，也就是“均衡充电。均充时间不宜过长，一般为几分钟十几分钟，时间设定太长反而有害。对配备一块两块蓄电池的小型系统而言，均充意义不大。所以，路灯控制器一般不设均充
