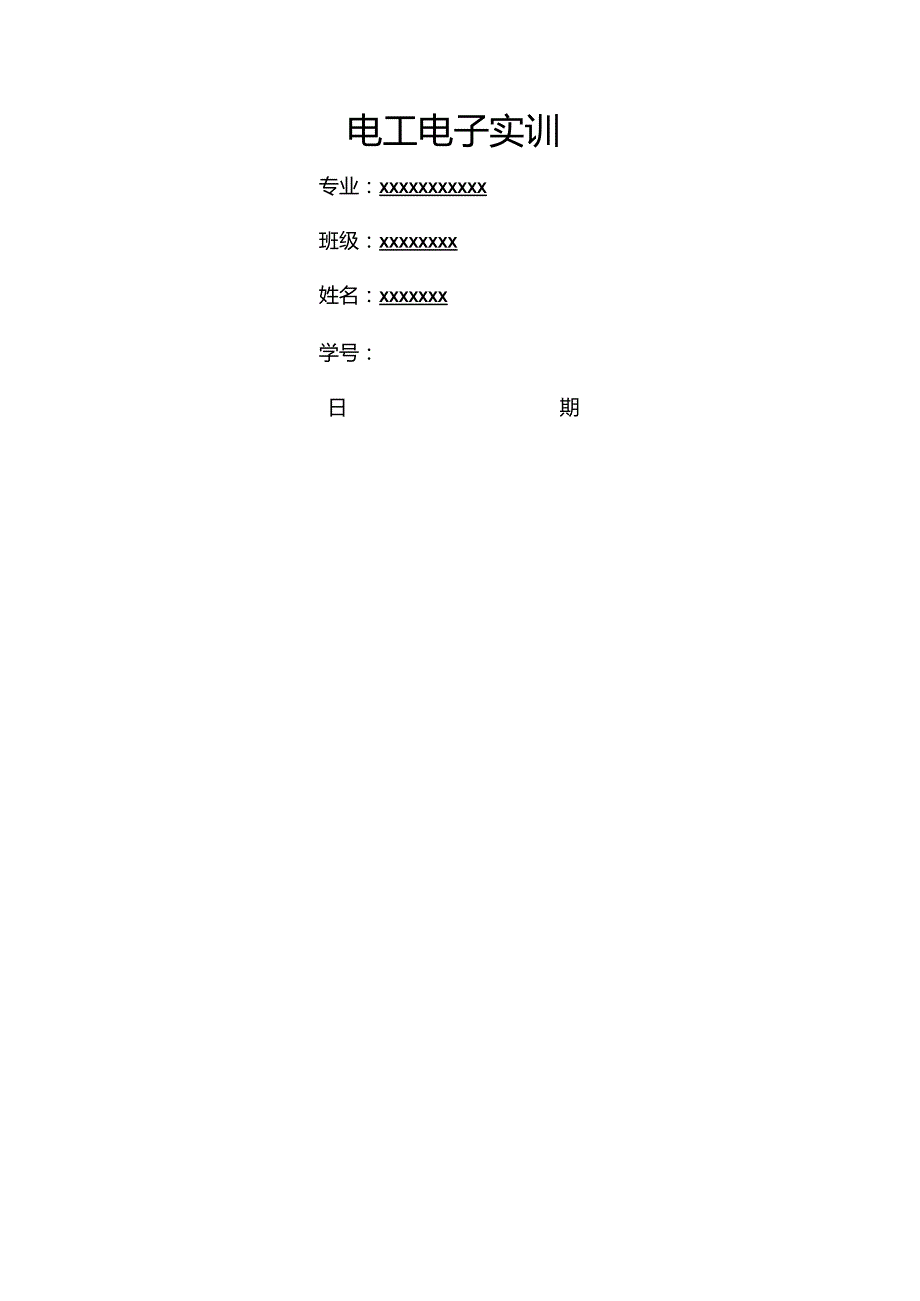

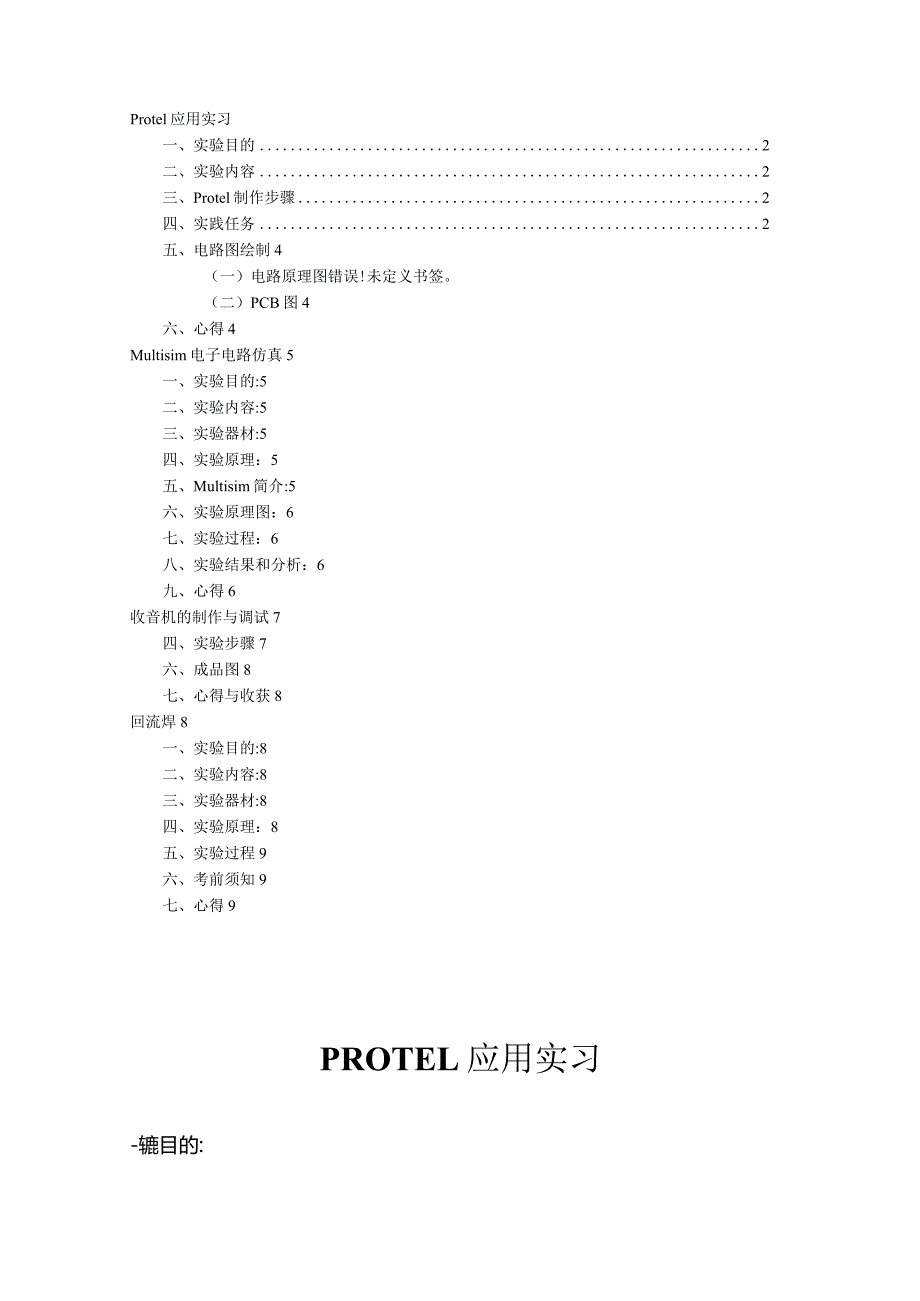

1、电工电子实训专业：XXXXXXXXXXX班级：XXXXXXXX姓名：XXXXXXX学号：日期Protel应用实习一、实验目的2二、实验内容2三、Protel制作步骤2四、实践任务2五、电路图绘制4（一）电路原理图错误!未定义书签。（二）PCB图4六、心得4Multisim电子电路仿真5一、实验目的:5二、实验内容:5三、实验器材:5四、实验原理：5五、Multisim简介:5六、实验原理图：6七、实验过程：6八、实验结果和分析：6九、心得6收音机的制作与调试7四、实验步骤7六、成品图8七、心得与收获8回流焊8一、实验目的:8二、实验内容:8三、实验器材:8四、实验原理：8五、实验过程9六、考前

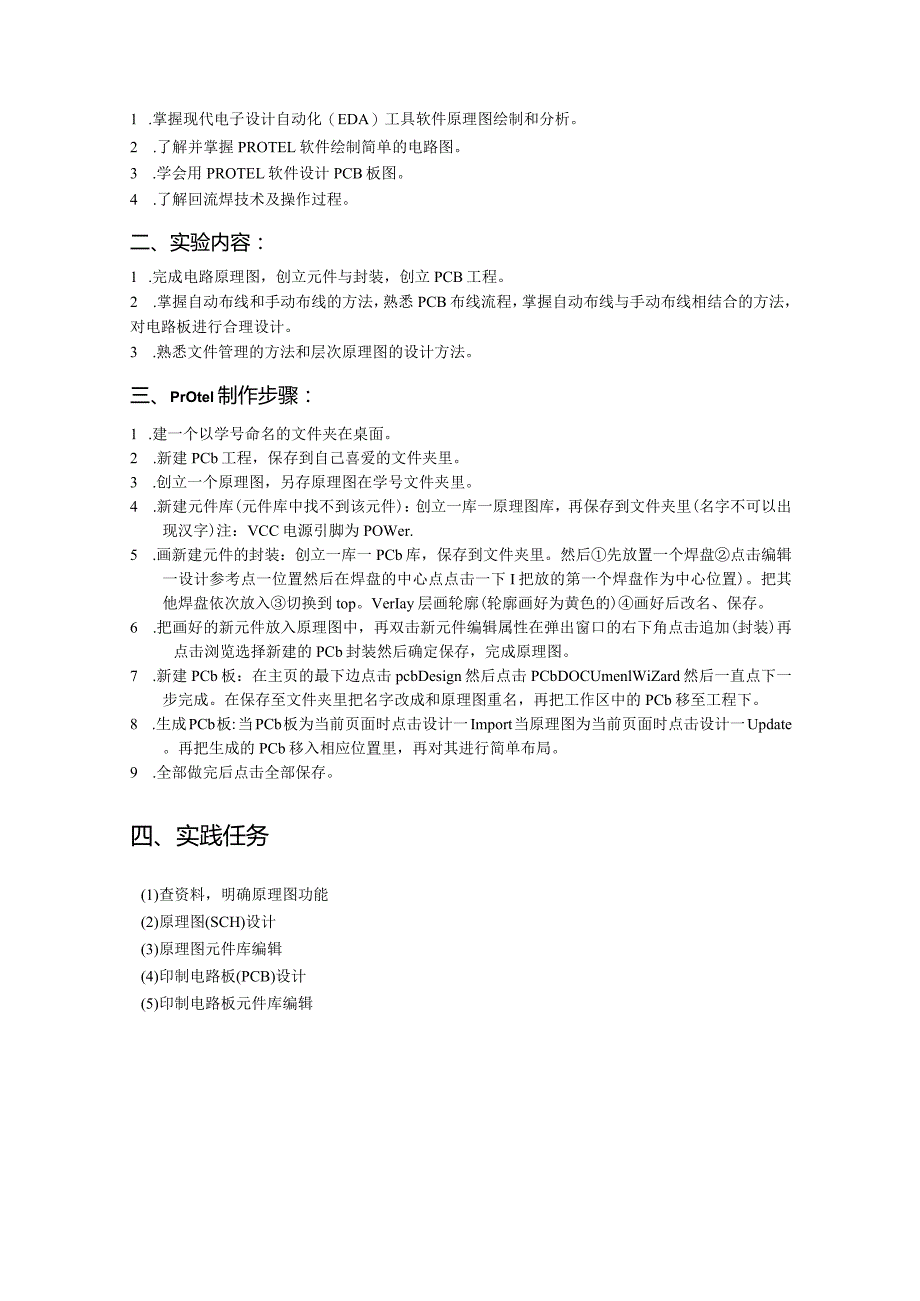

2、须知9七、心得9PROTEL应用实习-辘目的:1 .掌握现代电子设计自动化（EDA）工具软件原理图绘制和分析。2 .了解并掌握PROTEL软件绘制简单的电路图。3 .学会用PROTEL软件设计PCB板图。4 .了解回流焊技术及操作过程。二、实验内容：1 .完成电路原理图，创立元件与封装，创立PCB工程。2 .掌握自动布线和手动布线的方法，熟悉PCB布线流程，掌握自动布线与手动布线相结合的方法，对电路板进行合理设计。3 .熟悉文件管理的方法和层次原理图的设计方法。三、PrOtel制作步骤：1 .建一个以学号命名的文件夹在桌面。2 .新建PCb工程，保存到自己喜爱的文件夹里。3 .创立一个原理图，
3、另存原理图在学号文件夹里。4 .新建元件库(元件库中找不到该元件)：创立一库一原理图库，再保存到文件夹里(名字不可以出现汉字)注：VCC电源引脚为POWer.5 .画新建元件的封装：创立一库一PCb库，保存到文件夹里。然后先放置一个焊盘点击编辑一设计参考点一位置然后在焊盘的中心点点击一下把放的第一个焊盘作为中心位置)。把其他焊盘依次放入切换到top。VerIay层画轮廓(轮廓画好为黄色的)画好后改名、保存。6 .把画好的新元件放入原理图中，再双击新元件编辑属性在弹出窗口的右下角点击追加(封装)再点击浏览选择新建的PCb封装然后确定保存，完成原理图。7 .新建PCb板：在主页的最下边点击pcbD
4、esign然后点击PCbDOCUmenlWiZard然后一直点下一步完成。在保存至文件夹里把名字改成和原理图重名，再把工作区中的PCb移至工程下。8 .生成PCb板:当PCb板为当前页面时点击设计一Import当原理图为当前页面时点击设计一Update。再把生成的PCb移入相应位置里，再对其进行简单布局。9 .全部做完后点击全部保存。四、实践任务(1)查资料，明确原理图功能(2)原理图(SCH)设计(3)原理图元件库编辑(4)印制电路板(PCB)设计(5)印制电路板元件库编辑五、电路图绘制（一）电路原理图MP3电路（二）PCB图MP3电路六、心得实训期间，对平时课上所学的进行了一个系统的学习，
5、将其联系在了一起。对于数字钟的设计过程中，进行了元件的编辑，元件的设计与封装，以及最后的PCB图的制作，布线等等。在这些操作中，我们更加了解到了细心的含义，一时的大意都可能导致很大的错误。虽说元件的绘制于封装只是照着实训指导上画，但其具体的图层面的使用也是存在差异的，在编辑的过程中也有一定的设计要求，这是不可忽略的。在整个对数字钟的设计过程中，我认为最难操作的应该是最后的PCB图，在对其元件进行放置中，既要注意元件在整个主电路图中的位置，又要在乎在布线时期的简洁和清晰程度，整块设计版成型时是否美观。同样手工布线清晰明了，布线完成时要仔细检查Multisim电子电路仿真一、实验目的：L了解电路与
6、电子技术设计仿真软件MUltiSim10.0根本使用方法。2 .学会使用软件进行电路图仿真3 .学会在仿真中逐步调试直至成功4 .利用电路与电子技术知识设计一个实用电子产品二、实验内容：运放应用仿真三、实验器材：计算机、MUltiSimlO软件、参考电路图四、实验原理：过零电压比拟器五、MUltiSim简介：“MaaaaMMJaJli图1.2元器件栏元器件栏从左到右分别为：电源库、根本元件库、二极管库、晶体管库、模拟元件库、数字HL元件库、CMOS元件库、其他数字元件库、混合芯片库、指示部件库、其他部件库、控制部件库、射频器件库和机电类元件库。图1.3仪器仪表工具栏仪表工具栏从左到右分别为：数
7、字万用表、函数信号发生器、瓦特表、示波器、波特图仪、字信号发生器、逻辑分析仪、逻辑转换仪、失真分析仪、网络分析仪和频谱分析仪。图1.4菜单栏菜单栏从左到右分别为：文件、编辑、视图、放置、仿真、传输、工具、设置、窗口和帮助。六、实验原理图:过零电压比拟器七、实验过程:1 .利用软件接好电路图。2 .观察示波器波形。3 .观察波形4 .记录波形及数据示波器输入输出电路波形八、实验结果和分析：1、本实验利用集成运放，应注意调整波形与理论波形相符合。2、波形根本符合理论波形九、心得通过这两天的实习，学习了用软件Inultisim制原理图，生成波形图和波特图的设计过程中，需要我们对软件的操作有比拟全面的
8、掌握。由于学习时间太短，还有很多东西不会，还需要深入学习。在操作中，也遇到了很多问题，比方原理图连完，找不到波形图，这就需要调节电容频率这需要我们自己慢慢去训练体会才能熟练掌握，这次实习我完成的很艰难，在老师同学的帮助下最终完成。收音机的制作与调试%实习内容：(1)学习识别简单的电子元件与电子线路；(2)学习并掌握收音机的工作原理；(3)按照图纸焊接元件，组装一台收音机，并掌握其调试方法。二、实习目的：1、识别常见电子器件及其图形表示和文字符号。2、了解电路板器件的安装方法，初步学会使用电烙铁锡焊技术。3、认识收音机工作原理，学会调频，调幅过程。4、学会初步判断故障原因及调试方法。三、实习器材
9、介绍：(1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为2530w.(2)螺丝刀、镜子、钳子等必备工具。(3)焊锡丝，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属外表焊接牢固，焊点光亮美观。(4)5V直流电源(两节5号电池)、万用表。(5)收音机零件套装(电阻，电容，发光二极管，三极管，喇叭，导线，导磁棒等)四、实验步骤整体电路分析，熟悉元件在印刷板上安装位置。元器件焊接、安装(安装时应检查元器件的好坏)。检查电路，将安装好的收音机和电路原理图对照检查以下内容。a.检查各级晶体管的型号，安装位置和管脚是否正确。b.检查各级中周的安装顺序，初次级的引出线是否正确。c.检查电解电容
10、的引线正、负接法是否正确。d.分段绕制的磁性天线线圈的初次级安装位置是否正确。e.根据色环表识别电阻。五、电路调试1,所有原器件焊接完成后目视检查。I元器件：型号，规格，数量，及安装位置，方向是否与图纸符合。2焊点检查：有无虚，漏，桥接，飞溅等缺陷。2,测总电流1检查无误后通电检查。3,搜索电台播送如果电流在正常范围，可收到电台播送。只要元器件质量完好，安装正确，焊接可以用调任何局部即可收到电台播送。如果收不到播送那么应该仔细检查电路，特别要检查有无错接，虚接，漏焊等缺陷。六、成品图七、心得与收获我在组装收音机的过程中感悟到科技工作者们的艰辛和卓越的手艺。当看到自己亲手制作的收音机能够实现指定
11、功能的时候，心里无比的快乐，能够把自己所学的知识运用到实践上去，这就是实训的目的，期间我也遇到过不少的困难，但是通过与同学与老师的交流，我懂得了解决问题的方法。回流焊一、实验目的：1 .了解回流焊的流程2 .通过回流焊制作一个实用电子产品，加强对概念的理解二、实验内容：通过回流焊将贴片电阻、LED等焊到PCB板上三、实验器材：回流焊机、电烙铁、镣子、万用表四、实验原理：设备的内部有一个加热电路，将空气或氮气加热到足够高的温度后吹向已经贴好元件的线路板，让元件两侧的焊料融化后与主板粘结。这种工艺的优势是温度易于控制，焊接过程中还能防止氧化，制造本钱也更容易控制。五、实验过程L用焊锡膏将元件贴在P
12、CB板上2.烧制完成后的PCB板3.回流焊机设备图像显示如图:加热-保温-回流-冷却六、考前须知1 .用万用表检查线路板，用烙铁将虚焊短路、断路、虚焊、错焊、连焊等不良焊点焊好，对未到位的元器件扶正。清洁线路后，点亮灯检测电性，将不符合要求LED灯板重新返修。2 .休整用锻子夹住Ied灯、电阻、放在PCB补焊位置，再用加好锡的烙铁放到焊盘引脚的交接处，然后拖下来即可。焊接时注意Ied灯正负极方向3 .线路板不得有短路、断路、虚焊、少焊、铜箔脱落、堆锡现象，元件不得有歪斜现象，补焊必须光滑饱满，不得有黑色锡渣粘附在焊点上七、心得对电子工艺理论有了初步的系统了解，了解了焊接普通元件与电路元件的技巧、PCB电路板的制作工艺流程、回流焊的根本原理及工艺流程、认识了解了实验仪器的用途及常规操作方法等。这些知识不仅在课堂上有效,对以后的电子工艺方面的学习有很大的指导意义。
