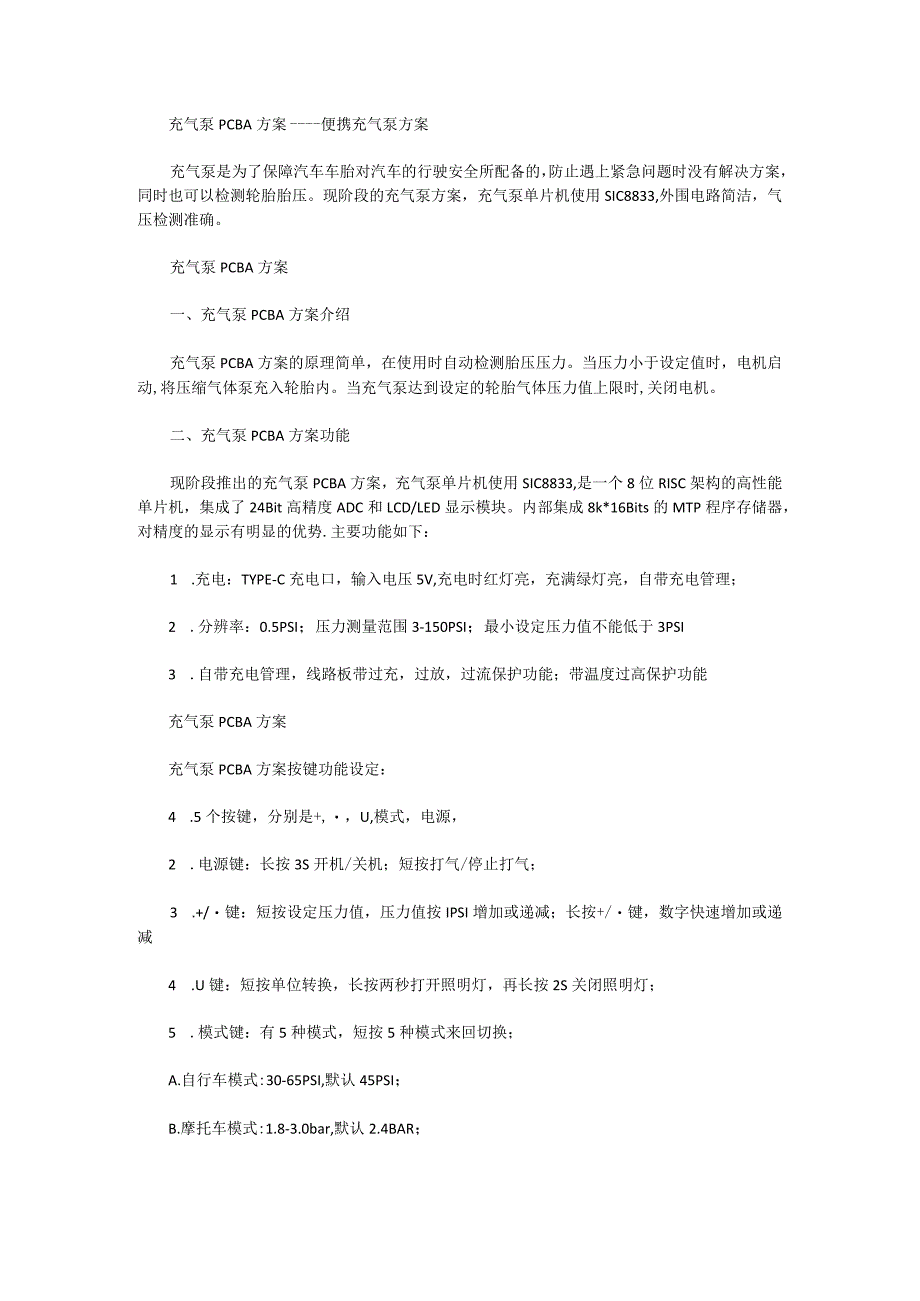

1、充气泵PCBA方案便携充气泵方案充气泵是为了保障汽车车胎对汽车的行驶安全所配备的，防止遇上紧急问题时没有解决方案，同时也可以检测轮胎胎压。现阶段的充气泵方案，充气泵单片机使用SIC8833,外围电路简洁，气压检测准确。充气泵PCBA方案一、充气泵PCBA方案介绍充气泵PCBA方案的原理简单，在使用时自动检测胎压压力。当压力小于设定值时，电机启动,将压缩气体泵充入轮胎内。当充气泵达到设定的轮胎气体压力值上限时,关闭电机。二、充气泵PCBA方案功能现阶段推出的充气泵PCBA方案，充气泵单片机使用SIC8833,是一个8位RISC架构的高性能单片机，集成了24Bit高精度ADC和LCD/LED显示模
2、块。内部集成8k*16Bits的MTP程序存储器，对精度的显示有明显的优势.主要功能如下：1 .充电：TYPE-C充电口，输入电压5V,充电时红灯亮，充满绿灯亮，自带充电管理；2 .分辨率：0.5PSI；压力测量范围3-150PSI；最小设定压力值不能低于3PSI3 .自带充电管理，线路板带过充，过放，过流保护功能；带温度过高保护功能充气泵PCBA方案充气泵PCBA方案按键功能设定：4 .5个按键，分别是+,，U,模式，电源，2 .电源键：长按3S开机/关机；短按打气/停止打气；3 .+/键：短按设定压力值，压力值按IPSI增加或递减；长按+/键，数字快速增加或递减4 .U键：短按单位转换，长按两秒打开照明灯，再长按2S关闭照明灯；5 .模式键：有5种模式，短按5种模式来回切换；A.自行车模式:30-65PSI,默认45PSI；B.摩托车模式:1.8-3.0bar,默认2.4BAR；C.汽车模式:L835,默认2.5BAR；D.球类模式：4-16psi,默认8PSLE.用户自定义模式（开机默认）F.电池电量在70%以上时，显示绿灯；电池电量在3010%时，橙色指示灯点亮；电池电量在10-30%时，红色指示灯闪烁；电池电量在10%以下时，显示LO后关机。
