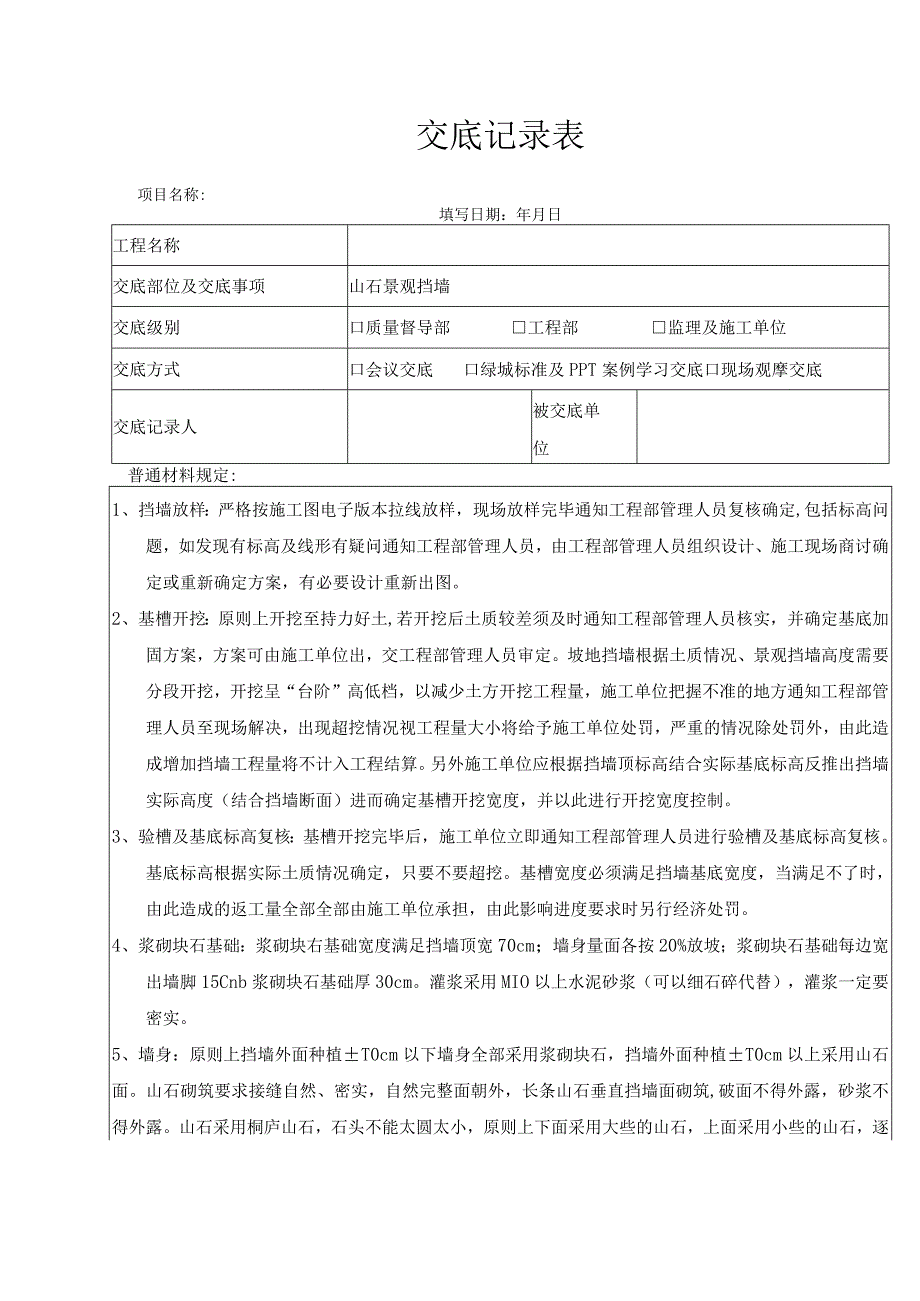

山石景观挡墙(景观绿化硬质) - 绿发.docx_第1页
第1页 / 共2页

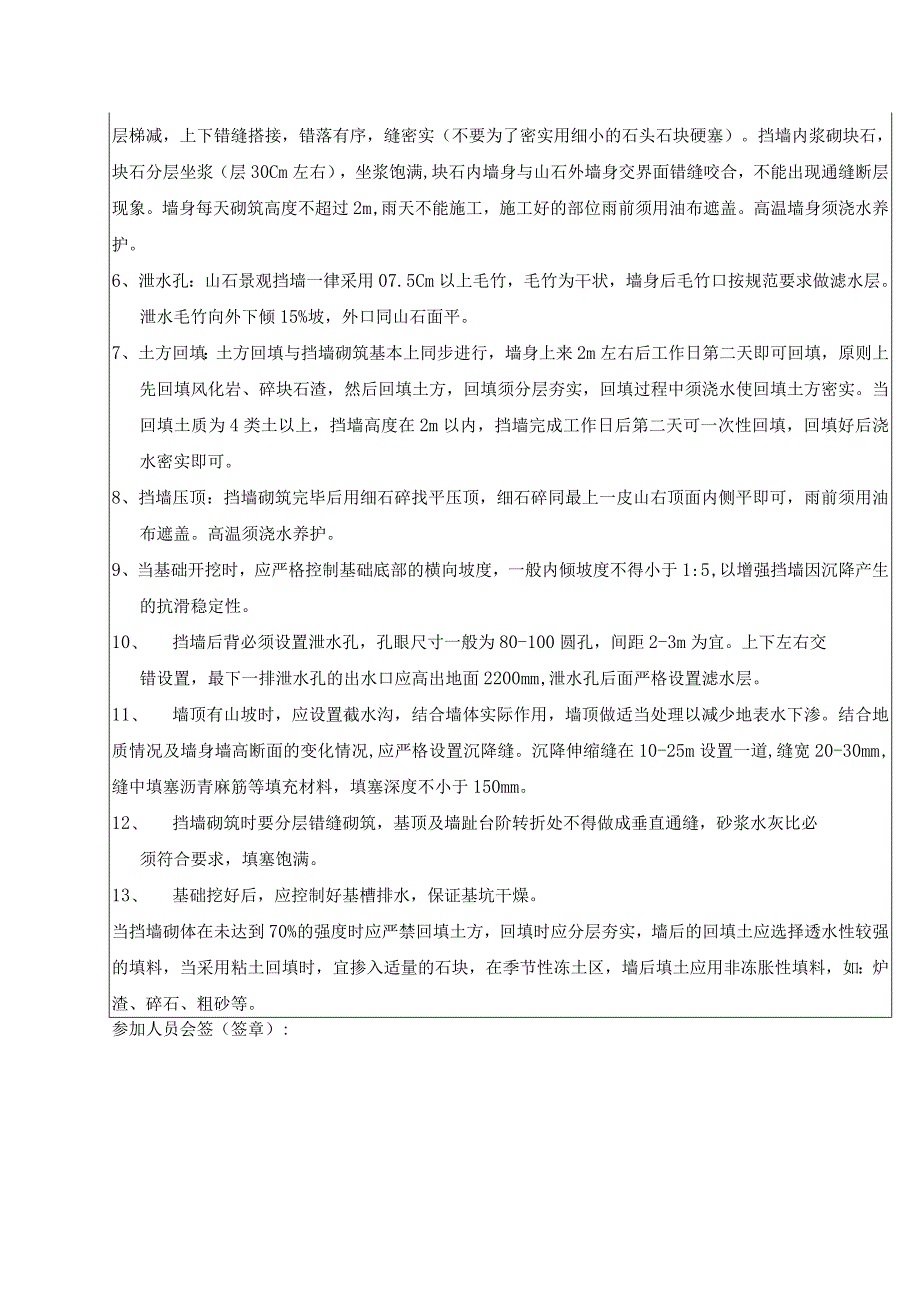

山石景观挡墙(景观绿化硬质) - 绿发.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《山石景观挡墙(景观绿化硬质) - 绿发.docx》由会员分享,可在线阅读,更多相关《山石景观挡墙(景观绿化硬质) - 绿发.docx(2页珍藏版)》请在第壹文秘上搜索。

1、交底记录表项目名称:填写日期:年月日工程名称交底部位及交底事项山石景观挡墙交底级别口质量督导部工程部监理及施工单位交底方式口会议交底口绿城标准及PPT案例学习交底口现场观摩交底交底记录人被交底单位普通材料规定:1、挡墙放样:严格按施工图电子版本拉线放样,现场放样完毕通知工程部管理人员复核确定,包括标高问题,如发现有标高及线形有疑问通知工程部管理人员,由工程部管理人员组织设计、施工现场商讨确定或重新确定方案,有必要设计重新出图。2、基槽开挖:原则上开挖至持力好土,若开挖后土质较差须及时通知工程部管理人员核实,并确定基底加固方案,方案可由施工单位出,交工程部管理人员审定。坡地挡墙根据土质情况、景观

2、挡墙高度需要分段开挖,开挖呈“台阶”高低档,以减少土方开挖工程量,施工单位把握不准的地方通知工程部管理人员至现场解决,出现超挖情况视工程量大小将给予施工单位处罚,严重的情况除处罚外,由此造成增加挡墙工程量将不计入工程结算。另外施工单位应根据挡墙顶标高结合实际基底标高反推出挡墙实际高度(结合挡墙断面)进而确定基槽开挖宽度,并以此进行开挖宽度控制。3、验槽及基底标高复核:基槽开挖完毕后,施工单位立即通知工程部管理人员进行验槽及基底标高复核。基底标高根据实际土质情况确定,只要不要超挖。基槽宽度必须满足挡墙基底宽度,当满足不了时,由此造成的返工量全部全部由施工单位承担,由此影响进度要求时另行经济处罚。

3、4、浆砌块石基础:浆砌块右基础宽度满足挡墙顶宽70cm;墙身量面各按20%放坡;浆砌块石基础每边宽出墙脚15Cnb浆砌块石基础厚30cm。灌浆采用MIO以上水泥砂浆(可以细石碎代替),灌浆一定要密实。5、墙身:原则上挡墙外面种植T0cm以下墙身全部采用浆砌块石,挡墙外面种植T0cm以上采用山石面。山石砌筑要求接缝自然、密实,自然完整面朝外,长条山石垂直挡墙面砌筑,破面不得外露,砂浆不得外露。山石采用桐庐山石,石头不能太圆太小,原则上下面采用大些的山石,上面采用小些的山石,逐层梯减,上下错缝搭接,错落有序,缝密实(不要为了密实用细小的石头石块硬塞)。挡墙内浆砌块石,块石分层坐浆(层30Cm左右)

4、,坐浆饱满,块石内墙身与山石外墙身交界面错缝咬合,不能出现通缝断层现象。墙身每天砌筑高度不超过2m,雨天不能施工,施工好的部位雨前须用油布遮盖。高温墙身须浇水养护。6、泄水孔:山石景观挡墙一律采用07.5Cm以上毛竹,毛竹为干状,墙身后毛竹口按规范要求做滤水层。泄水毛竹向外下倾15%坡,外口同山石面平。7、土方回填:土方回填与挡墙砌筑基本上同步进行,墙身上来2m左右后工作日第二天即可回填,原则上先回填风化岩、碎块石渣,然后回填土方,回填须分层夯实,回填过程中须浇水使回填土方密实。当回填土质为4类土以上,挡墙高度在2m以内,挡墙完成工作日后第二天可一次性回填,回填好后浇水密实即可。8、挡墙压顶:

5、挡墙砌筑完毕后用细石碎找平压顶,细石碎同最上一皮山右顶面内侧平即可,雨前须用油布遮盖。高温须浇水养护。9、当基础开挖时,应严格控制基础底部的横向坡度,一般内倾坡度不得小于1:5,以增强挡墙因沉降产生的抗滑稳定性。10、 挡墙后背必须设置泄水孔,孔眼尺寸一般为80-100圆孔,间距2-3m为宜。上下左右交错设置,最下一排泄水孔的出水口应高出地面2200mm,泄水孔后面严格设置滤水层。11、 墙顶有山坡时,应设置截水沟,结合墙体实际作用,墙顶做适当处理以减少地表水下渗。结合地质情况及墙身墙高断面的变化情况,应严格设置沉降缝。沉降伸缩缝在10-25m设置一道,缝宽20-30mm,缝中填塞沥青麻筋等填充材料,填塞深度不小于150mm。12、 挡墙砌筑时要分层错缝砌筑,基顶及墙趾台阶转折处不得做成垂直通缝,砂浆水灰比必须符合要求,填塞饱满。13、 基础挖好后,应控制好基槽排水,保证基坑干燥。当挡墙砌体在未达到70%的强度时应严禁回填土方,回填时应分层夯实,墙后的回填土应选择透水性较强的填料,当采用粘土回填时,宜掺入适量的石块,在季节性冻土区,墙后填土应用非冻胀性填料,如:炉渣、碎石、粗砂等。参加人员会签(签章):
