1、5GRACH流程和资源配置对于基于单波束的方法，可以重复使用传统的4步RAeH过程来获取UEID、定时提前命令和竞争解决方案。对于多波束操作，gNB以波束扫描方式在SSB上传输NRPSS/SSS.NRPBCH或SIB。UE通过检测SSB来获取gNB处的优选DLTX波束和UERX波束信息。Msg2的下行TX波束的RACH前导码传输与采集对于RAeH过程的第一步，UE在RAeH传输场合使用相同的UETX波束进行前导传输，其中UETx波束由UE选择。包括以下两个选项： Option1：在RAR接收（窗口）之前，存在多个RACH场合，（JE针对不同的RAeH传输场合使用不同的TX波束:。 Option

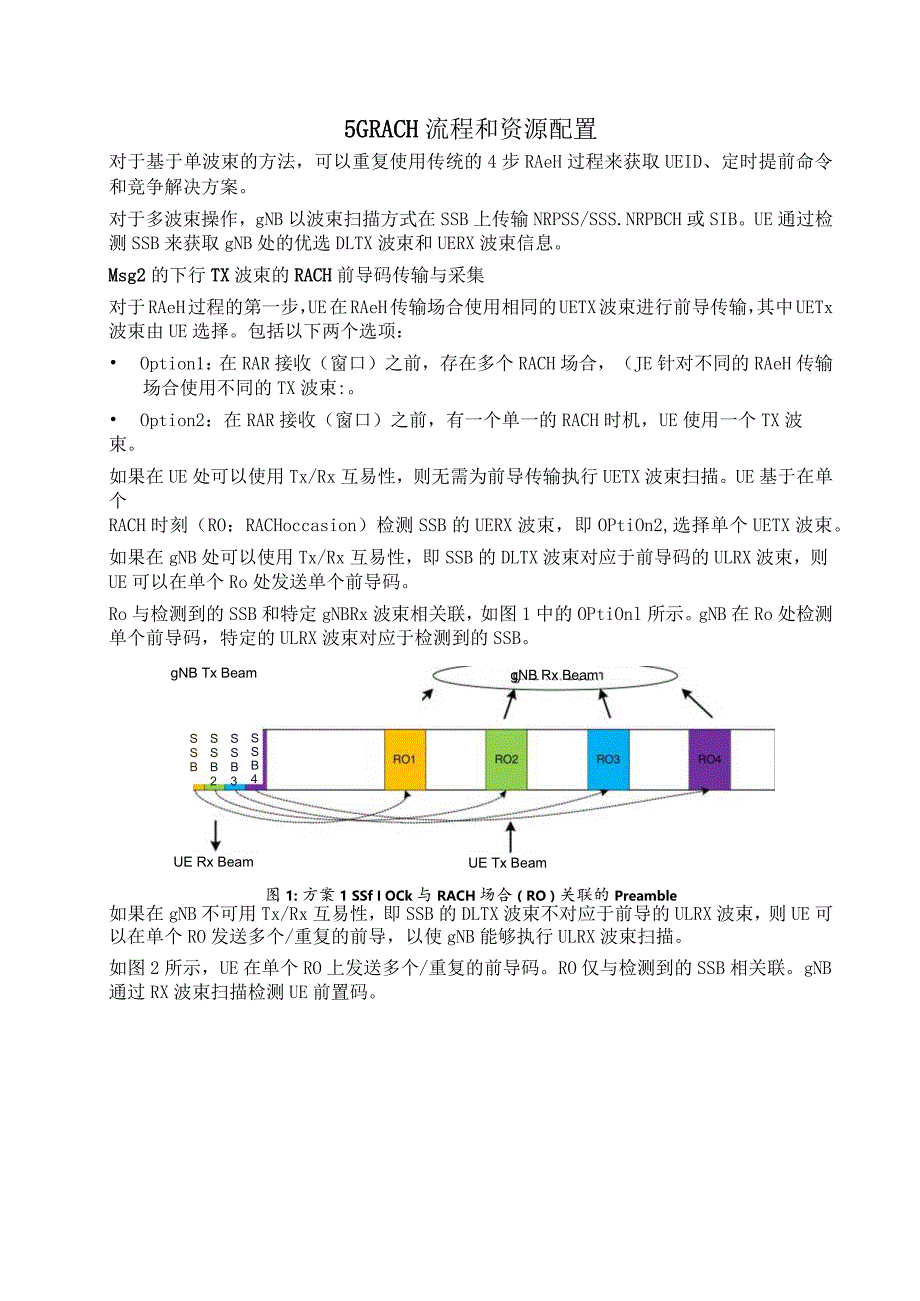

2、2：在RAR接收（窗口）之前，有一个单一的RACH时机，UE使用一个TX波束。如果在UE处可以使用Tx/Rx互易性，则无需为前导传输执行UETX波束扫描。UE基于在单个RACH时刻（RO：RACHoccasion）检测SSB的UERX波束，即OPtiOn2,选择单个UETX波束。如果在gNB处可以使用Tx/Rx互易性，即SSB的DLTX波束对应于前导码的ULRX波束，则UE可以在单个Ro处发送单个前导码。Ro与检测到的SSB和特定gNBRx波束相关联，如图1中的OPtiOnl所示。gNB在Ro处检测单个前导码，特定的ULRX波束对应于检测到的SSB。gNB Rx BeamUE Rx BeamU
3、E Tx BeamS SB3S SBS SB2S S B 4gNB Tx Beam图1: 方案1 SSf I OCk与RACH场合（RO）关联的Preamble如果在gNB不可用Tx/Rx互易性，即SSB的DLTX波束不对应于前导的ULRX波束，则UE可以在单个RO发送多个/重复的前导，以使gNB能够执行ULRX波束扫描。如图2所示，UE在单个RO上发送多个/重复的前导码。RO仅与检测到的SSB相关联。gNB通过RX波束扫描检测UE前置码。图2:方案2SS-block与RACH场合(Ro)之间关联的多次/重复PreambIe对于图1和图2中的两种方案，gNB可以基于检测到RAeH前导的RO获得
4、Msg2的DLTX波束，因为RO对应于检测到的SSB。对于图3中的方案，RO与特定的SSB没有关联。如果没有SSB和RO之间关联的先验信息，gNB无法从RO获得Msg2的DLTX波束。在这种情况下，前导码可分为若干组，其中每组前导码可与SSB相关联。基于在gNB检测到的前导码组，gNB可以获得与检测到的SSB相关联的MSg2的DLTX波束。gNBTxBeamgNBRxBeamUERxBeamUETxBeam图3:方案3SS-bl。Ck和RACH场合(RO)之间无关联的多次/重复PreambIe在UE处可以使用Tx/Rx互易的场景中，无论gNB处是否可以使用Tx/Rx互易，方案2和方案3都适用。
5、然而，对于在gNB处Tx/Rx互易性不可用的场景，对于每个RO仅具有单个前导的方案1不是优选的，因为UE必须在不同的RO处使用相同的UETX波束多次发射其前导，以启用在gNB处的RX波束扫描。需要为UE配置大量R0,这会导致UE的功耗。为了追求一个统一的方案，无论gNB上是否存在Tx/Rx互易性，支持在UE上存在Tx/Rx互易性的情况下，由UE选择一个R0,无论RO是否与特定SSB关联。在gNB,Msg2的DLTX波束由检测到的有关联的RO或无关联的前导码组获得。如果在UE处不能使用Tx/Rx互易性，则IJE必须以波束扫描方式(gP0ptionl)为不同的RACH传输场合使用不同的TX波束。如

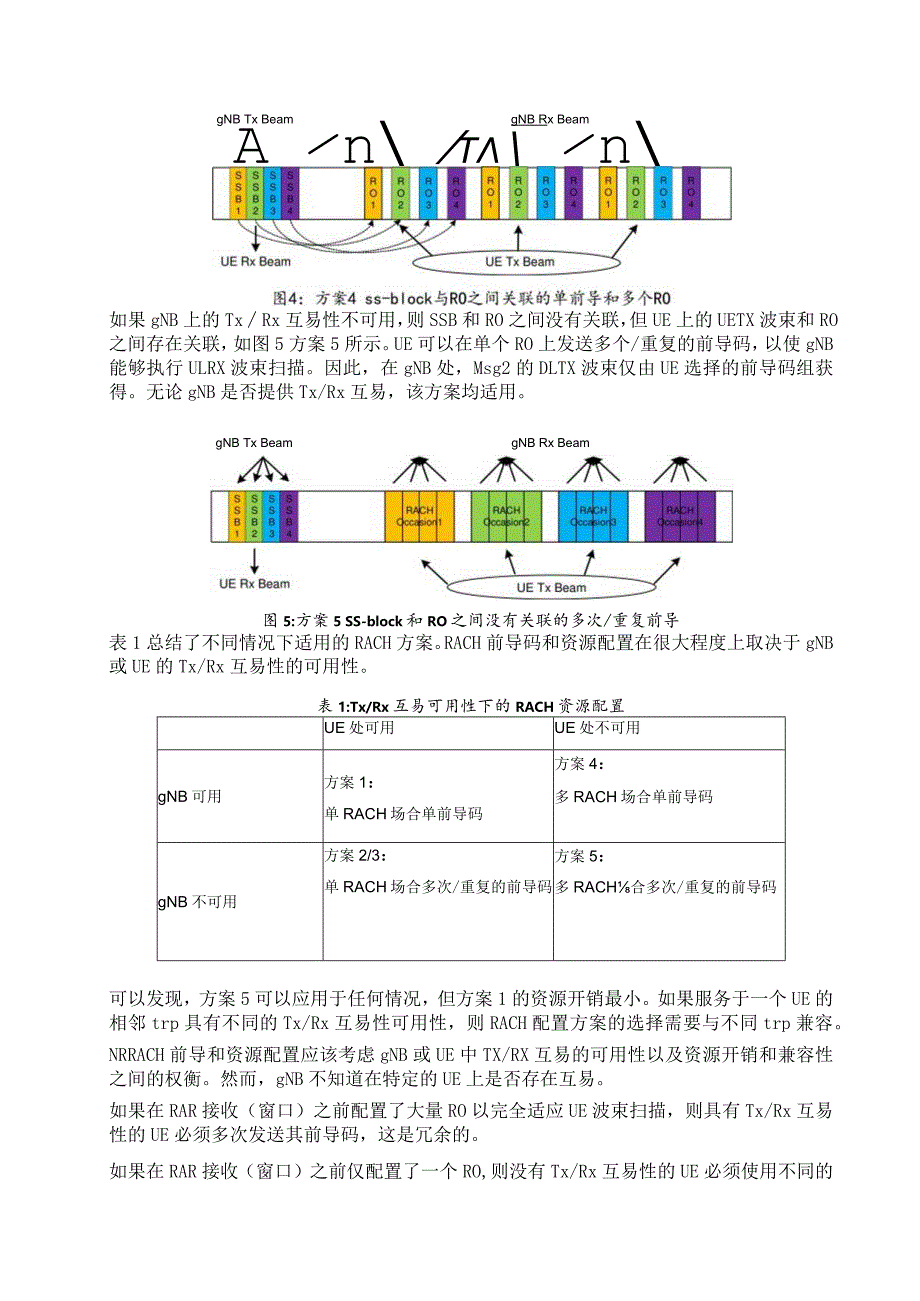

6、果在gNB上可以使用Tx/Rx互易性，则RO与检测到的SSB和特定gNBRx波束相关联，如图4方案4所示。UE可以在单个RO上发送单个前导码。gNB通过与检测到的SSB相对应的特定ULRx波束在RO处检测单个前导。gNB Tx BeamgNB Rx BeamA n t n如果gNB上的TxRx互易性不可用，则SSB和RO之间没有关联，但UE上的UETX波束和RO之间存在关联，如图5方案5所示。UE可以在单个RO上发送多个/重复的前导码，以使gNB能够执行ULRX波束扫描。因此，在gNB处，Msg2的DLTX波束仅由UE选择的前导码组获得。无论gNB是否提供Tx/Rx互易，该方案均适用。gNB
7、Tx BeamgNB Rx Beam图5:方案5 SS-block和RO之间没有关联的多次/重复前导表1总结了不同情况下适用的RACH方案。RACH前导码和资源配置在很大程度上取决于gNB或UE的Tx/Rx互易性的可用性。表1:Tx/Rx互易可用性下的RACH资源配置UE处可用UE处不可用gNB可用方案1：单RACH场合单前导码方案4：多RACH场合单前导码gNB不可用方案2/3：单RACH场合多次/重复的前导码方案5：多RACH合多次/重复的前导码可以发现，方案5可以应用于任何情况，但方案1的资源开销最小。如果服务于一个UE的相邻trp具有不同的Tx/Rx互易性可用性，则RACH配置方案的选
8、择需要与不同trp兼容。NRRACH前导和资源配置应该考虑gNB或UE中TX/RX互易的可用性以及资源开销和兼容性之间的权衡。然而，gNB不知道在特定的UE上是否存在互易。如果在RAR接收（窗口）之前配置了大量RO以完全适应UE波束扫描，则具有Tx/Rx互易性的UE必须多次发送其前导码，这是冗余的。如果在RAR接收（窗口）之前仅配置了一个RO,则没有Tx/Rx互易性的UE必须使用不同的TX波束进行前导传输和重传，并多次接收RAR,这会导致高资源开销和长接入延迟。此外，由于DL/UL功率不平衡，发送由UE检测到的SSB的TRP可能不同于接收由UE发送的前导码的TRPo在这种情况下，即使具有Tx/
9、Rx互易性的UE也应在多个RO上发射不同的TX波束，以使相邻trp能够检测其前导码。因此，在RAR接收（窗口）之前，网络应配置有限数量的RACH场合（BPN）,并且UE对每个RAeH场合使用TX波束。例如，当N设置为1时,应用OPtion2；否则,将应用OPtiOn1。前导码传输的RACH资源采集在LTE中，通过系统信息将一组RACH前导码和RACH资源广播到一个小区中的所有ue。由于NR中引入了多波束，gNB扫描多个RX波束以检测多个/重复的前导码。如果UE尝试分配给NR小区的所有RACH场合和资源，则效率低且成本高。因此，考虑到以下因素，NR中应规定用于多波束运行的有效RACH时机/资源确
10、定方法：低UE的功耗用于随机访问的低时延RACH传输场合与SSB之间可能存在或可能不存在关联。对于不同的关联关系，有两种替代方法来指示RACH传输的时机，如下所示：方案1：基于RACH传输时机和SSB之间的关联，可以预定义RAeH传输时机或向UE隐式指示。在该替代方案中，不需要引入额外的信令来指示关联。方案1可用于无关联的情况，其中指定了公共RACH场合池。方案2：可以通过广播系统信息将RACH传输时机通知给UE。方案2可用于RAeH时机与SS阻滞相关的情况。例如，可以通过NRPBCH或基本SIB通知RACH场合或关联。SSB内的SIB#X可以通知包含所有RAeH时机的表，或者通知所有N个SS
11、B和M个RACH时机之间的关联（即，M=l）0然后，UE在检测到SSB之后通过查找表来获取目标RAeH资源。当UE的服务波束改变时，它不需要再次检测SIB以获得新的RAeH时机。它只需要检测SSB,就可以获得SSB索引，用它来查找表。同时，用于RACH指示的同一SIB#X允许SIB#X的软组合以提高检测性能。此外，方案2为RACH场合提供了更大的灵活性，尤其是考虑到一些部署场景，例如TDD的不同上下行配置。Msg3的ULTX波束和资源配置由于可能的DL和UL功率不平衡，UE从中接收最强同步信号的TRP可能不会从该UE接收前导。因此，在这种情况下，无论Tx/Rx互易性在UE处是否可用，对于UE来
12、说，最好在具有不同UETX波束:的多个RACH时刻发送前导码。在多个trp场景中，多个trp可以接收具有不同UETX波束的UE的前导。网络可以告诉该前导码是由哪个TRP在哪个RACH时刻为UE接收的。此TRP和RACH场合可用于接收MSg3。因此，RAR可以指示接收到的最佳RAeH时机，以帮助UE确定Msg3的ULTx波束。因此，UE可以使用不同的TX波束来发送发送前导的MSg3。来自不同TRP/波束的RACH接收/RAR传输和同步信号传输在UE获得同步并解码必要的系统信息之后，下一步是发送波束赋形的RACH。发射波束赋形的RACH的一种方法是，IJE在与所选波束赋形方向相关联的PRAeH资源处，在与最强接收同步波束相关联的方向上发射其波束赋形的RACHo一旦波束赋形的RAeH已被至少一个TRP接收，网络可决定以不同波束方向或从不同TRP向UE已建立下行链路同步的TRP发送RAR响应。如果网络知道其他波束或trp将更好地服务于UE,或者如果网络决定从一组波束或trp建立多点连接，则这种情况可能是有用的。
