《调质型合金结构钢40CrMnMo冲击韧性和疲劳强度.docx》由会员分享，可在线阅读，更多相关《调质型合金结构钢40CrMnMo冲击韧性和疲劳强度.docx（1页珍藏版）》请在第壹文秘上搜索。

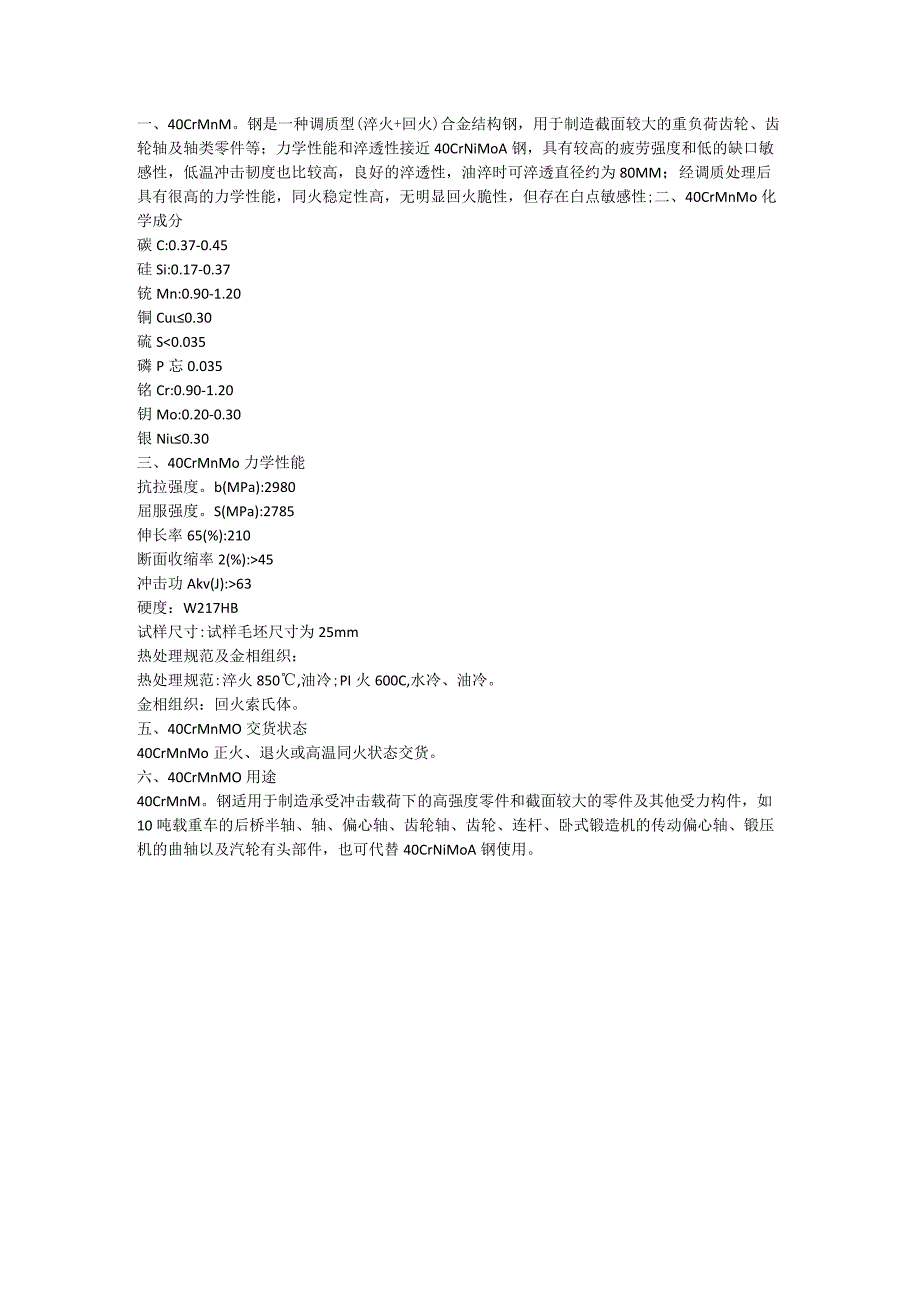

一、40CrMnM。钢是一种调质型(淬火+回火)合金结构钢，用于制造截面较大的重负荷齿轮、齿轮轴及轴类零件等；力学性能和淬透性接近40CrNiMoA钢，具有较高的疲劳强度和低的缺口敏感性，低温冲击韧度也比较高，良好的淬透性，油淬时可淬透直径约为80MM；经调质处理后具有很高的力学性能，同火稳定性高，无明显回火脆性，但存在白点敏感性;二、40CrMnMo化学成分碳C:0.37-0.45硅Si:0.17-0.37铳Mn:0.90-1.20铜Cu0.30硫S45冲击功Akv(J):63硬度：W217HB试样尺寸:试样毛坯尺寸为25mm热处理规范及金相组织：热处理规范:淬火850,油冷;PI火600C,水冷、油冷。金相组织：回火索氏体。五、40CrMnMO交货状态40CrMnMo正火、退火或高温同火状态交货。六、40CrMnMO用途40CrMnM。钢适用于制造承受冲击载荷下的高强度零件和截面较大的零件及其他受力构件，如10吨载重车的后桥半轴、轴、偏心轴、齿轮轴、齿轮、连杆、卧式锻造机的传动偏心轴、锻压机的曲轴以及汽轮有头部件，也可代替40CrNiMoA钢使用。
