《质量通病防治方案通病防治工作导则.docx》由会员分享，可在线阅读，更多相关《质量通病防治方案通病防治工作导则.docx（16页珍藏版）》请在第壹文秘上搜索。

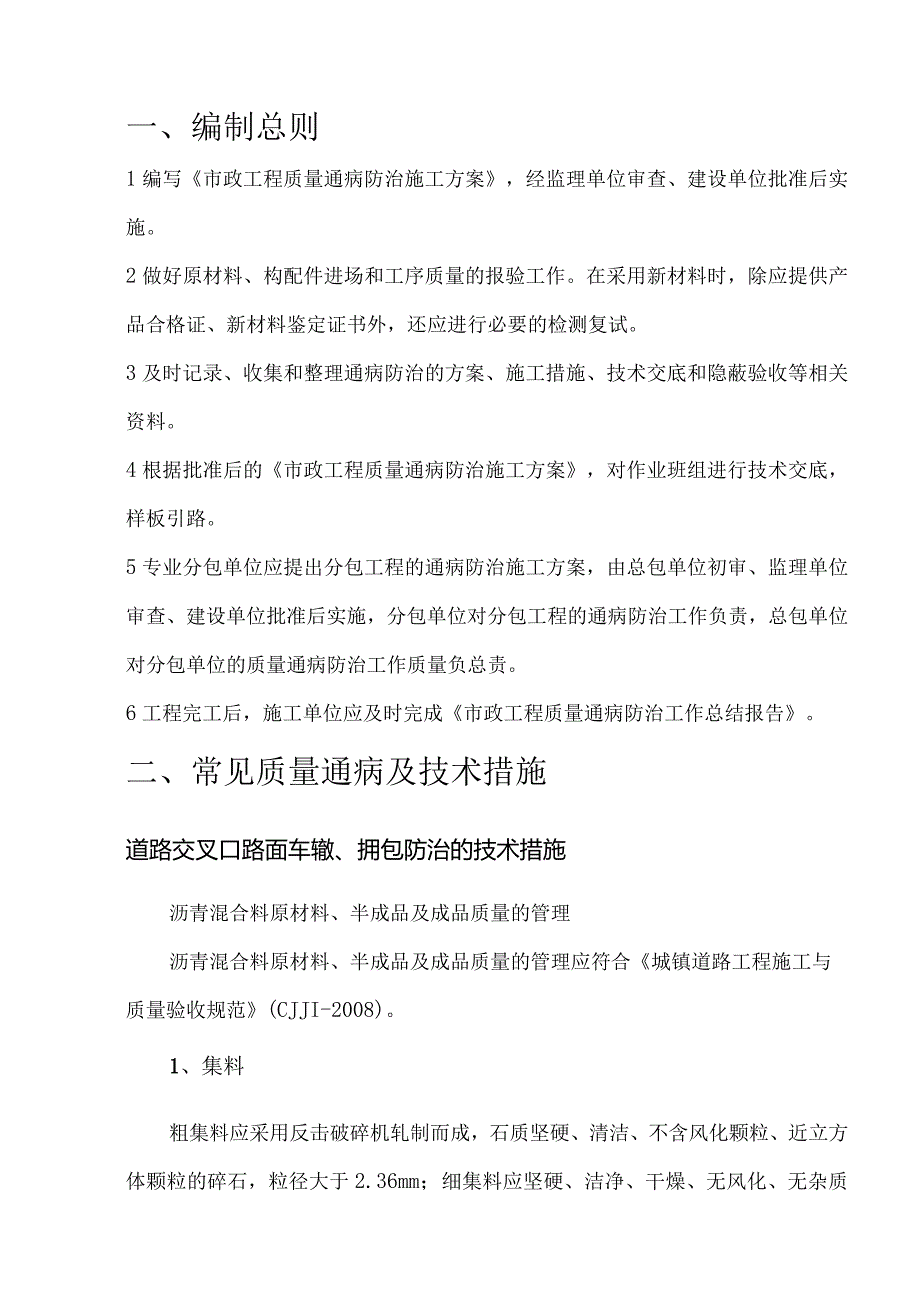

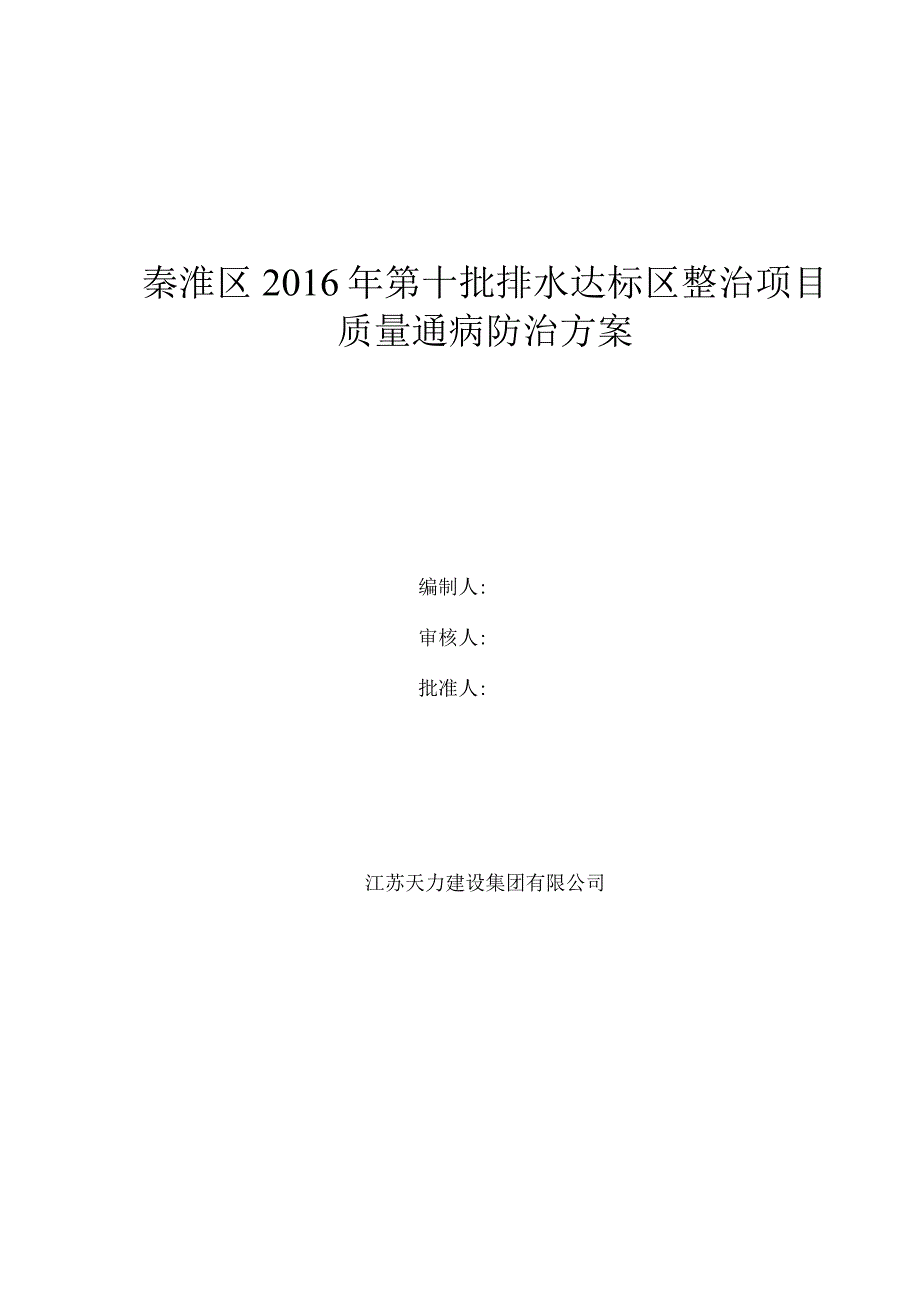

1、秦淮区2016年第十批排水达标区整治项目质量通病防治方案编制人:审核人:批准人:江苏天力建设集团有限公司一、编制总则1编写市政工程质量通病防治施工方案，经监理单位审查、建设单位批准后实施。2做好原材料、构配件进场和工序质量的报验工作。在采用新材料时，除应提供产品合格证、新材料鉴定证书外，还应进行必要的检测复试。3及时记录、收集和整理通病防治的方案、施工措施、技术交底和隐蔽验收等相关资料。4根据批准后的市政工程质量通病防治施工方案，对作业班组进行技术交底，样板引路。5专业分包单位应提出分包工程的通病防治施工方案，由总包单位初审、监理单位审查、建设单位批准后实施，分包单位对分包工程的通病防治工作负

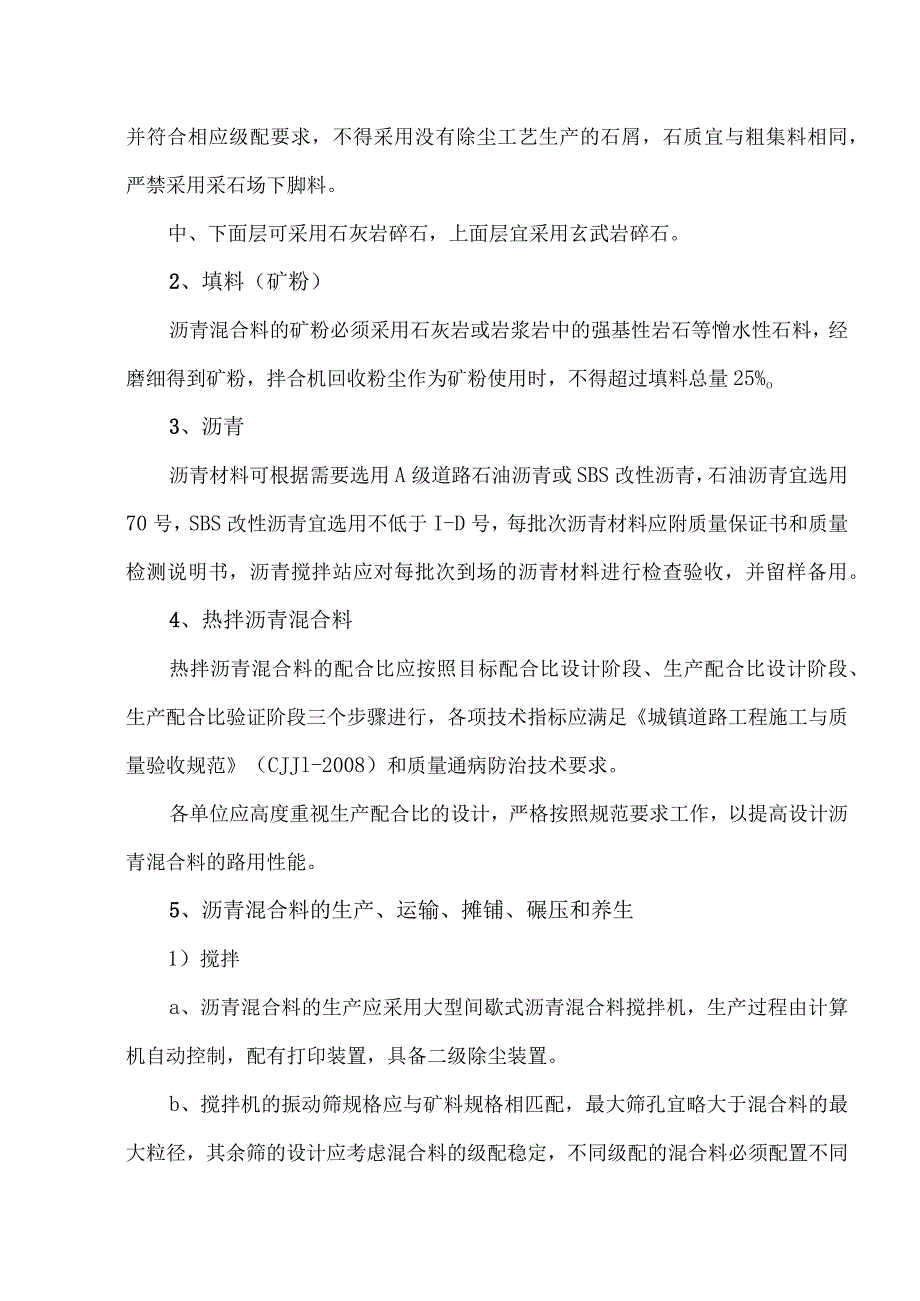

2、责，总包单位对分包单位的质量通病防治工作质量负总责。6工程完工后，施工单位应及时完成市政工程质量通病防治工作总结报告。二、常见质量通病及技术措施道路交叉口路面车辙、拥包防治的技术措施沥青混合料原材料、半成品及成品质量的管理沥青混合料原材料、半成品及成品质量的管理应符合城镇道路工程施工与质量验收规范(CJJI-2008)。1、集料粗集料应采用反击破碎机轧制而成，石质坚硬、清洁、不含风化颗粒、近立方体颗粒的碎石，粒径大于2.36mm；细集料应坚硬、洁净、干燥、无风化、无杂质并符合相应级配要求，不得采用没有除尘工艺生产的石屑，石质宜与粗集料相同，严禁采用采石场下脚料。中、下面层可采用石灰岩碎石，上面
3、层宜采用玄武岩碎石。2、填料（矿粉）沥青混合料的矿粉必须采用石灰岩或岩浆岩中的强基性岩石等憎水性石料，经磨细得到矿粉，拌合机回收粉尘作为矿粉使用时，不得超过填料总量25%o3、沥青沥青材料可根据需要选用A级道路石油沥青或SBS改性沥青，石油沥青宜选用70号，SBS改性沥青宜选用不低于I-D号，每批次沥青材料应附质量保证书和质量检测说明书，沥青搅拌站应对每批次到场的沥青材料进行检查验收，并留样备用。4、热拌沥青混合料热拌沥青混合料的配合比应按照目标配合比设计阶段、生产配合比设计阶段、生产配合比验证阶段三个步骤进行，各项技术指标应满足城镇道路工程施工与质量验收规范（CJJl-2008）和质量通病防
4、治技术要求。各单位应高度重视生产配合比的设计，严格按照规范要求工作，以提高设计沥青混合料的路用性能。5、沥青混合料的生产、运输、摊铺、碾压和养生1）搅拌a、沥青混合料的生产应采用大型间歇式沥青混合料搅拌机，生产过程由计算机自动控制，配有打印装置，具备二级除尘装置。b、搅拌机的振动筛规格应与矿料规格相匹配，最大筛孔宜略大于混合料的最大粒径，其余筛的设计应考虑混合料的级配稳定，不同级配的混合料必须配置不同的筛孔组合。c、应按配合比设计三个阶段要求组织生产，每台搅拌机均需要进行生产配合比设计和试拌工作，通过试拌工作以研究搅拌机的操作方式，例如上料速度、搅拌数量与搅拌时间、搅拌温度等，并验证沥青混合料
5、的配合比设计和各项技术指标，确定生产用的配合比和油石比。d、每天均应对每台搅拌机所拌混合料取样进行马歇尔试验和抽提（沥青用量（油石比）试验，其各项技术指标应满足沥青路面施工及验收规范（GB50092-96）和质量通病防治技术要求。e、搅拌机控制室要逐盘打印沥青及各种矿料的用量和搅拌温度，随时在线检查矿料级配和油石比，每天结束后，用搅拌机打印数据对沥青和各种矿料的总量进行分析，计算平均施工级配和油石比；并与路面设计厚度进行校核。2）摊铺a、沥青混合料摊铺应采用性能优良的摊铺设备进行机械摊铺。b、沥青混凝土摊铺前应加强基层清理工作,确保符合质量要求。c、一台摊铺机的铺筑宽度不宜超过7.5m；超过宽
6、度时，宜采用两台或更多台数的摊铺机前后错开IONOm呈梯队方式同步摊铺，两幅之间应有30-60mm左右宽度的搭接，并避开车道轮迹带，上、下层搭接位置应错开200mm以上。d、为确保较高的初始压实度，在确保集料不被振碎的情况下，摊铺机夯锤应尽量调整到较大的振级，尽量提高摊铺后路面碾压前的初始密实度。e、摊铺遇雨时应立即停止施工，并清除未压实成型的混合料，料车上遭雨淋的混合料应废弃，不得用于沥青路面施工。3）碾压a、沥青路面施工应配备足够数量的压路机，选择合理的压路机组合方式及初压、复压、终压（包括成型）的碾压步骤，以达到最佳碾压效果。b、压路机的碾压温度在不产生严重推移和裂缝的前提下，初压、复压
7、、终压都应在尽可能高的温度下进行。c、热拌沥青混合料路面应待摊铺层完全自然冷却,表面温度低于50后，方可开放交通。d、沥青混凝土施工应按南京市市政工程施工现场管理规定等要求,做好文明施工、环境保护。4）质量控制施工单位应按照城镇道路工程施工与质量验收规范（CJJI-2008）要求进行施工质量抽检，对影响路面使用性能至关重要的压实度指标必须满足规范的要求，并符合以下规定：a、路面压实度应采用马歇尔密度压实度和最大理论密度压实度进行双控，压实度检测可采取钻孔取芯或核子密度仪的检测方法，马歇尔密度压实度应大于98%,最大理论密度压实度应控制在9397%,其中SMA最大理论密度压实度应控制在9496.
8、5%ob、做好沥青路面施工过程中工程质量的检查记录工作，对沥青混合料生产、运输、摊铺、碾压等各道工序按城镇道路工程施工与质量验收规范(CJJ1-2008)中的质量控制标准进行检查，发现问注意事项D要把好材料关，以试验为依据，严格控制质量。此条明确原材料、半成品及成品质量执行依据。2)集料质量差是目前市政道路工程建设中严重的问题，突出表现为：材料脏、粉尘多、针片状颗粒含量高、级配不规格等。本条是对沥青混合料中集料质量的强调，包括资源特性和加工特性。应注意的是，采用玄武岩石料的粗集料应对其吸水率和烘后质量进行控制，如果石料本身有很多孔隙，其受热稳定性会不好。采用石灰岩的粗集料应对其磨光值进行控制，
9、尤其在表面层使用时。总的来说，粗集料的坚硬致密、吸水率小和表面粗糙等多种性质需要平衡考虑。石屑是石料破碎过程中表面剥落或撞下的棱角、细粉，它虽然棱角性好、与沥青的粘附性好，但石屑中粉尘含量很多，强度很低，且施工性能较差，不宜压实，路面残留孔隙率大，在使用中还有继续细化的倾向。使用天然砂时，施工中易压实，路面好成型，但由于呈浑圆状，与沥青的粘附性较差，使用太多对高温稳定性不利，且对环境保护不好。目前工程上推荐使用机制砂，粗糙，洁净，棱角性好。3)矿粉在沥青混合料中起重要的作用，矿粉要适量，少了不足以形成足够的比表面吸附沥青，矿粉过多又会使胶泥成团，致使路面胶泥离析。除矿粉外，消石灰粉、水泥等填料
10、常作为抗剥落剂使用。粉煤灰由于其质量不稳定，应限制使用。4）沥青种类及标号，宜根据道路级别、气候条件、交通条件、路面类型及在结构层中的层位及受力特点、施工方法等，结合当地使用经验选用。应说明的是，使用改性沥青，能有较好的抗车辙性能，对沥青用量的敏感性也大为降低，尤其是SBS改性沥青的高温、低温性能都好，且具有良好的弹性恢复性能，但工程上还要重视提高施工水平，减小施工变异性。5）沥青混合料的配合比设计是施工过程中一件十分重要的工作。一个良好的配合比设计不能满足于达到规范的技术要求，应该具有良好的使用性能，施工操作性好，变异性小，容易压实，并具较好的耐久性。目前，如何评价沥青混合料的使用性能，还在
11、探索中，而且，实际操作中，情况较复杂，规范不能有很好的针对性，所以，执行规范的时候，必须考虑到当地的实际情况，对技术要求作适当的调整。应强调的是，施工采用材料应保证和配合比设计所使用的材料一致，材料和用料总是在一个允许的范围内波动的，混合料性能应保持相对的稳定。6）因为目前使用的材料品种较杂，变异性大，材料露天堆放含水量受天气影响大，采用间歇式搅拌机符合我国国情。如采用连续式，应确保材料是均匀一致的，否则很难保证配合比。计算机设备控制、记录生产，可以较好地进行沥青混合料的过程控制和总量检验。使用二级除尘设备，以及除尘部分可直接回收使用，二级除尘部分可进入回收粉仓使用（或废弃）。对因除尘造成的粉
12、料损失应补充等量的新矿粉。7）筛子的筛分能力与混合料级配、集料品种、类型、集料的洁净程度、筛孔、筛子的倾角和振荡力都有关系。8）这是生产配合比设计阶段的操作内容，同时要确定各料仓的配合比,选择适宜的筛孔尺寸和安装角度，使各料仓供料大体平衡。试拌以目标配合比设计的最佳沥青用量OAC、0AC0.3%等三个沥青用量进行，通过室内试验和搅拌机取样试验综合确定生产配合比的最佳沥青用量。9）本条是沥青混合料产品质量检验的内容。应注意的是，搅拌厂对沥青混合料的体积指标的检测必须与配合比设计时采用完全相同的条件和试验方法。因为空隙率受试件毛体积密度和最大理论密度的影响，而它们都与测试条件有关。由于取样后混合料
13、放置时间影响沥青吸入集料的程度，最大理论相对密度也有不同。因此施工质量检验的马歇尔试验以搅拌厂取样后立即成型的试件为准，但成型温度和试件高度必须符合试验要求。10）本条是在线监测、总量检验的生产过程控制内容。计算机应通过传感器采集各原材料的数据，按各料仓的筛分曲线，逐盘计算出矿料级配,实时评定矿料级配是否符合要求。计算机应逐盘采集沥青的实际使用量和混合料的生产量，计算油石比，实时评定是否符合要求。计算机应实时监测施工温度，实时评定是否符合要求。总量检验周期可以是一个工作日或一个台班，施工停止时，计算机应自动计算并及时打印出各项数据的统计结果，按公式要求计算全过程各指标的平均值、标准差、变异系数
14、，进行生产质量的总量检验，并根据施工总面积、沥青混合料的密度计算摊铺层的平均压实厚度，与路面设计厚度、实际厚度进行校核。ID在喷洒有粘层油的路面上铺筑改性沥青混合料或SMA时，宜使用履带式摊铺机。12）基层清理对沥青面层和基层的粘结性能有重要影响，基层的平整度对面层铺筑后的平整度影响也很大。13）有些施工单位认为采用全幅摊铺能提高平整度，事实上，全幅摊铺存在送料易离析、温度不均、初始压实度小、温度下降快、接长部位无振捣装置导致压实程度不同、易留下纵向离析印痕、供料影响大等缺点，要提高压实度，摊铺机速度要慢，摊铺宽度要窄，才能利用摊铺机进行初始压实，防止降温过快，争取更长的压实时间。14）初始压
15、实度越大，混合料铺筑后的温度下降越慢，争取到更大的压实时间，压实效果更好。15）不同的压路机具有不同的特点，薄压实层适宜采用静态的刚性碾,轮胎压路机适宜于不同厚度的压实层，具有好的搓揉作用，密水性效果好,碾压均匀，不需要洒水，不会出现发裂，能比刚性碾达到更大的密实度，不如振动碾操作难度大，有较大的温度适应范围。吨位太大的振动碾易把石料压碎，对SMA混合料，因为沥青含量高，采用轮胎压路机碾压可能使沥青玛蹄脂胶浆挤出来，所以通常不使用轮胎压路机。通常来说，合理的压路机组合方式能达到好的压实效果，例如轮胎压路机高温碾压发热后用于复压和终压，钢轮压路机用于初压，同时对难碾压的部位，采用小型振动压路机作
16、补充碾压。16）沥青路面可以在施工后待沥青混合料冷却后即可开放交通，这是沥青路面的一大优点。对有些工程，等不及冷却就需要开放交通，可采取洒水加速冷却措施。17）沥青路面在施工时，经常会出现沥青混合料落进雨水井中或抛撒在绿化带中等等。因此，沥青路面施工必须强调文明施工、环境保护。18）马歇尔（实验室）密度压实度即以与配合比设计相同方法成型的试件密度为标准密度得到的压实度，以最大理论密度作标准密度时，对普通沥青混合料通过真空法实测确定，对改性沥青和SMA混合料，由每天的矿料级配和油石比计算得到。题及时纠正，必要时应停止施工，待影响质量的问题排除后方可继续施工。检查井周边路面破损、沉陷、井盖位移、坠落防治的技术措施1、施工前，须按设计图纸做好放样工作，
