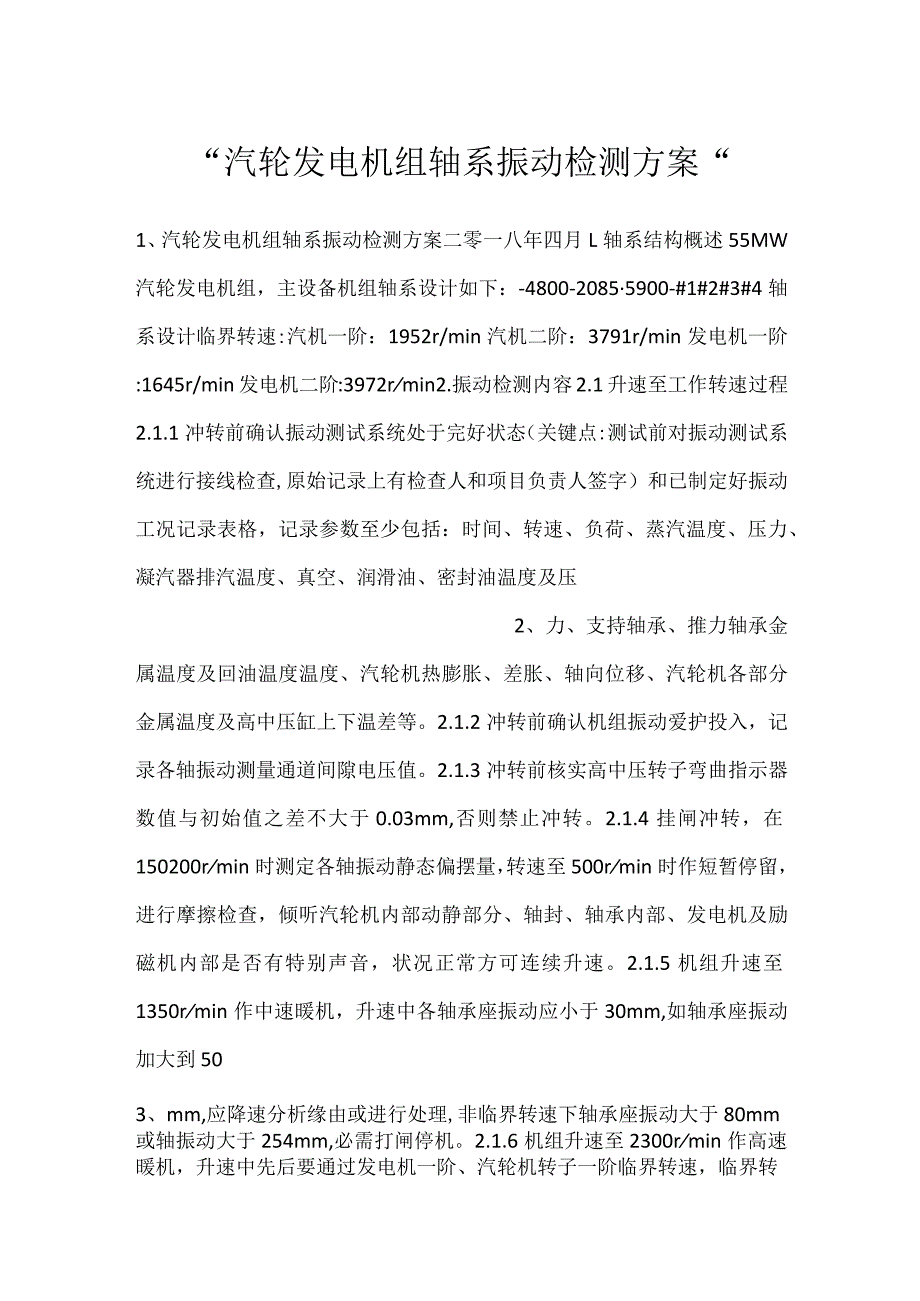

1、“汽轮发电机组轴系振动检测方案“1、汽轮发电机组轴系振动检测方案二零一八年四月L轴系结构概述55MW汽轮发电机组，主设备机组轴系设计如下：-4800-20855900-#1#2#3#4轴系设计临界转速:汽机一阶：1952r/min汽机二阶：3791r/min发电机一阶:1645r/min发电机二阶:3972rmin2.振动检测内容2.1升速至工作转速过程2.1.1冲转前确认振动测试系统处于完好状态（关键点:测试前对振动测试系统进行接线检查,原始记录上有检查人和项目负责人签字）和已制定好振动工况记录表格，记录参数至少包括：时间、转速、负荷、蒸汽温度、压力、凝汽器排汽温度、真空、润滑油、密封油温度
2、及压2、力、支持轴承、推力轴承金属温度及回油温度温度、汽轮机热膨胀、差胀、轴向位移、汽轮机各部分金属温度及高中压缸上下温差等。2.1.2冲转前确认机组振动爱护投入，记录各轴振动测量通道间隙电压值。2.1.3冲转前核实高中压转子弯曲指示器数值与初始值之差不大于0.03mm,否则禁止冲转。2.1.4挂闸冲转，在150200rmin时测定各轴振动静态偏摆量，转速至500rmin时作短暂停留，进行摩擦检查，倾听汽轮机内部动静部分、轴封、轴承内部、发电机及励磁机内部是否有特别声音，状况正常方可连续升速。2.1.5机组升速至1350rmin作中速暖机，升速中各轴承座振动应小于30mm,如轴承座振动加大到5

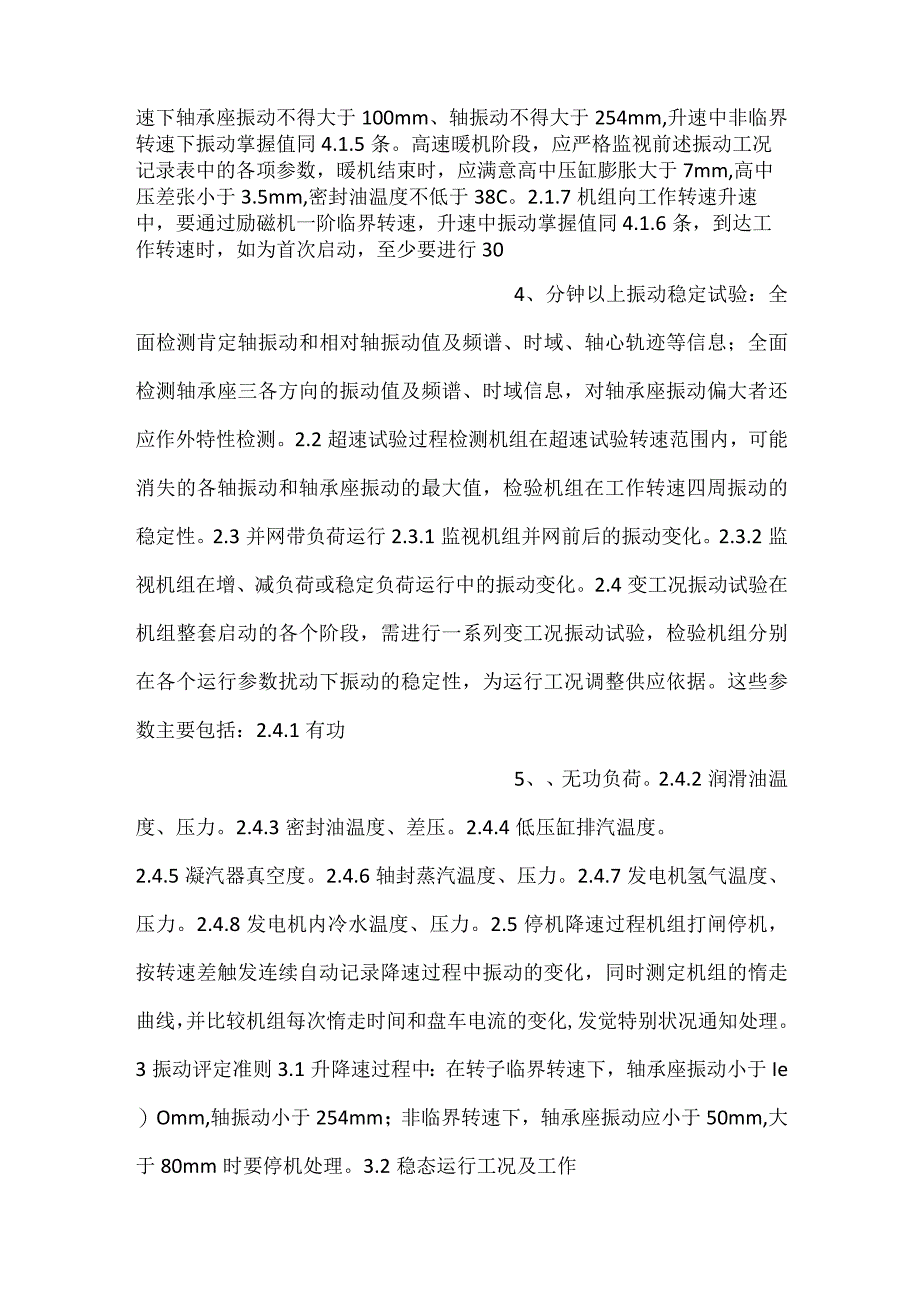

3、03、mm,应降速分析缘由或进行处理,非临界转速下轴承座振动大于80mm或轴振动大于254mm,必需打闸停机。2.1.6机组升速至2300rmin作高速暖机，升速中先后要通过发电机一阶、汽轮机转子一阶临界转速，临界转速下轴承座振动不得大于100mm、轴振动不得大于254mm,升速中非临界转速下振动掌握值同4.1.5条。高速暖机阶段，应严格监视前述振动工况记录表中的各项参数，暖机结束时，应满意高中压缸膨胀大于7mm,高中压差张小于3.5mm,密封油温度不低于38C。2.1.7机组向工作转速升速中，要通过励磁机一阶临界转速，升速中振动掌握值同4.1.6条，到达工作转速时，如为首次启动，至少要进行3
4、04、分钟以上振动稳定试验：全面检测肯定轴振动和相对轴振动值及频谱、时域、轴心轨迹等信息；全面检测轴承座三各方向的振动值及频谱、时域信息，对轴承座振动偏大者还应作外特性检测。2.2超速试验过程检测机组在超速试验转速范围内，可能消失的各轴振动和轴承座振动的最大值，检验机组在工作转速四周振动的稳定性。2.3并网带负荷运行2.3.1监视机组并网前后的振动变化。2.3.2监视机组在增、减负荷或稳定负荷运行中的振动变化。2.4变工况振动试验在机组整套启动的各个阶段，需进行一系列变工况振动试验，检验机组分别在各个运行参数扰动下振动的稳定性，为运行工况调整供应依据。这些参数主要包括：2.4.1有功5、无功负
5、荷。2.4.2润滑油温度、压力。2.4.3密封油温度、差压。2.4.4低压缸排汽温度。2.4.5凝汽器真空度。2.4.6轴封蒸汽温度、压力。2.4.7发电机氢气温度、压力。2.4.8发电机内冷水温度、压力。2.5停机降速过程机组打闸停机，按转速差触发连续自动记录降速过程中振动的变化，同时测定机组的惰走曲线，并比较机组每次惰走时间和盘车电流的变化,发觉特别状况通知处理。3振动评定准则3.1升降速过程中：在转子临界转速下，轴承座振动小于Ie）Omm,轴振动小于254mm；非临界转速下，轴承座振动应小于50mm,大于80mm时要停机处理。3.2稳态运行工况及工作6、转速时，同时按二种评定准则：一是根

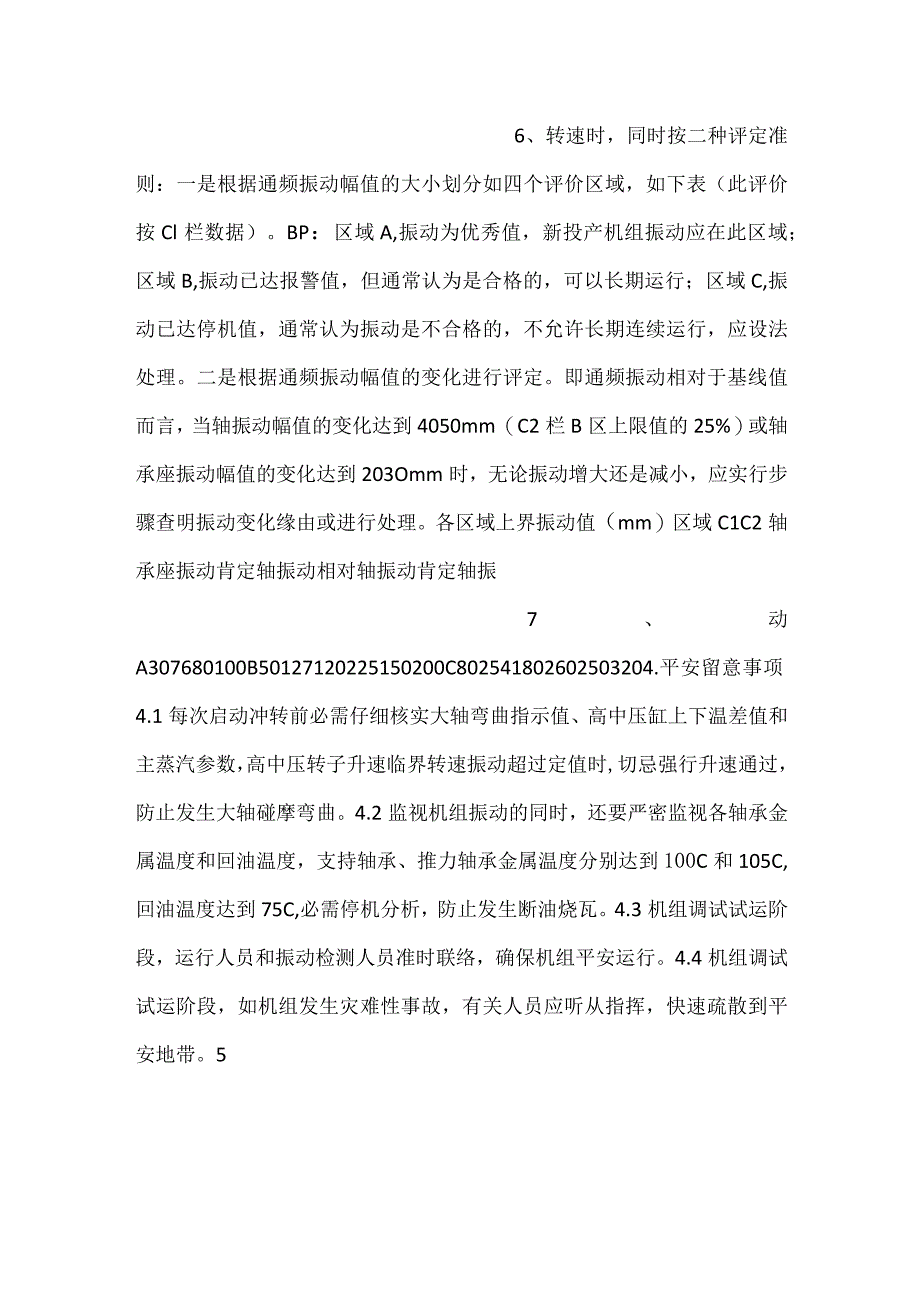

6、据通频振动幅值的大小划分如四个评价区域，如下表（此评价按Cl栏数据）。BP：区域A,振动为优秀值，新投产机组振动应在此区域；区域B,振动已达报警值，但通常认为是合格的，可以长期运行；区域C,振动已达停机值，通常认为振动是不合格的，不允许长期连续运行，应设法处理。二是根据通频振动幅值的变化进行评定。即通频振动相对于基线值而言，当轴振动幅值的变化达到4050mm（C2栏B区上限值的25%）或轴承座振动幅值的变化达到203Omm时，无论振动增大还是减小，应实行步骤查明振动变化缘由或进行处理。各区域上界振动值（mm）区域C1C2轴承座振动肯定轴振动相对轴振动肯定轴振7、动A307680100B50127120225150200C802541802602503204.平安留意事项4.1每次启动冲转前必需仔细核实大轴弯曲指示值、高中压缸上下温差值和主蒸汽参数，高中压转子升速临界转速振动超过定值时,切忌强行升速通过，防止发生大轴碰摩弯曲。4.2监视机组振动的同时，还要严密监视各轴承金属温度和回油温度，支持轴承、推力轴承金属温度分别达到100C和105C,回油温度达到75C,必需停机分析，防止发生断油烧瓦。4.3机组调试试运阶段，运行人员和振动检测人员准时联络，确保机组平安运行。4.4机组调试试运阶段，如机组发生灾难性事故，有关人员应听从指挥，快速疏散到平安地带。5
