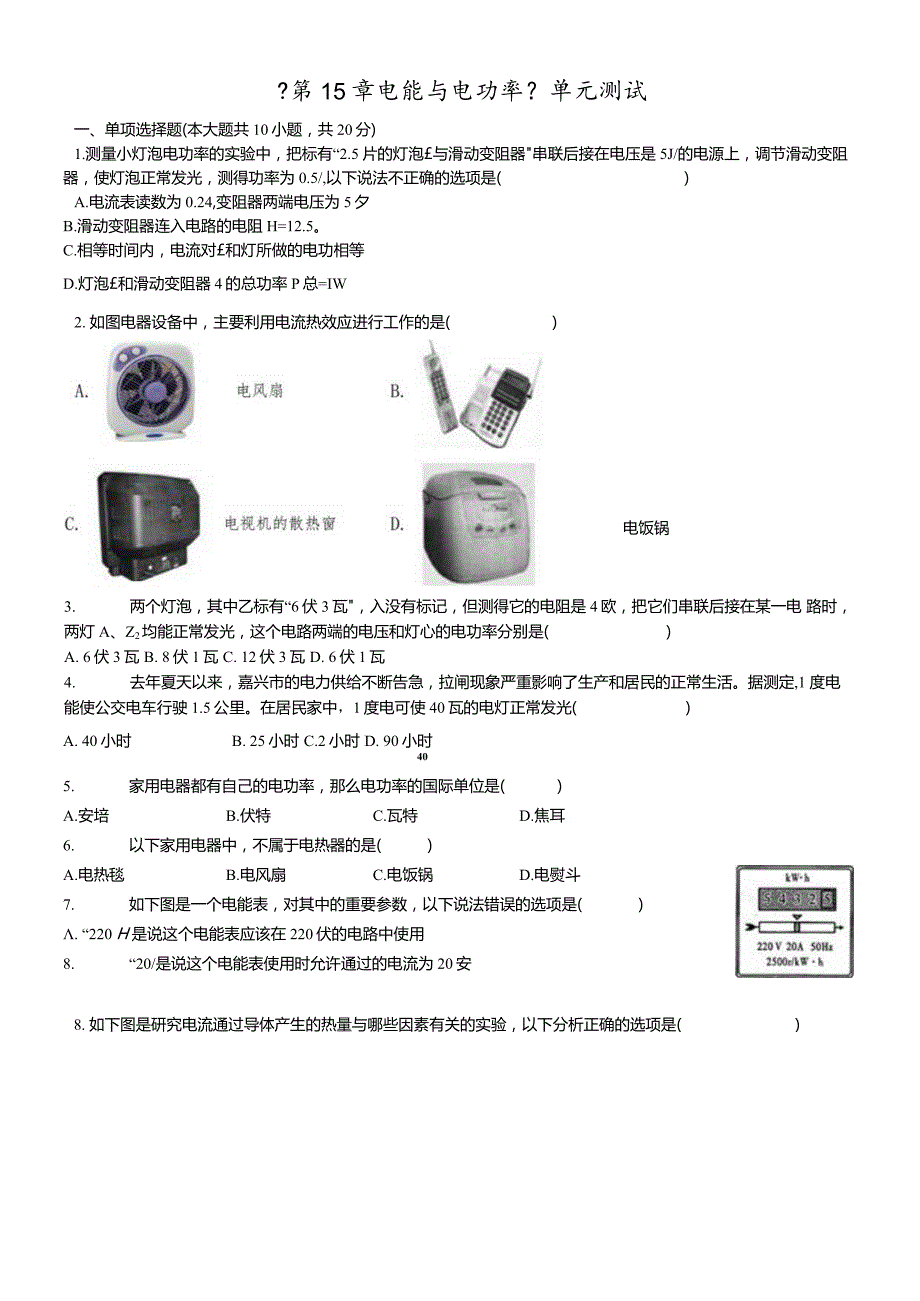

1、?第15章电能与电功率？单元测试一、单项选择题(本大题共10小题，共20分)1.测量小灯泡电功率的实验中，把标有“2.5片的灯泡与滑动变阻器串联后接在电压是5J/的电源上，调节滑动变阻器，使灯泡正常发光，测得功率为0.5/,以下说法不正确的选项是()A.电流表读数为0.24,变阻器两端电压为5夕B.滑动变阻器连入电路的电阻H=12.5。C.相等时间内，电流对和灯所做的电功相等D.灯泡和滑动变阻器4的总功率P总=IW2. 如图电器设备中，主要利用电流热效应进行工作的是()电饭锅3. 两个灯泡，其中乙标有“6伏3瓦，入没有标记，但测得它的电阻是4欧，把它们串联后接在某一电 路时，两灯A、Z2均能正
2、常发光，这个电路两端的电压和灯心的电功率分别是()A. 6伏3瓦 B. 8伏1瓦 C. 12伏3瓦 D. 6伏1瓦4. 去年夏天以来，嘉兴市的电力供给不断告急，拉闸现象严重影响了生产和居民的正常生活。据测定,1 度电能使公交电车行驶1.5公里。在居民家中，1度电可使40瓦的电灯正常发光()A. 40小时B. 25小时 C.2小时 D. 90小时405. 家用电器都有自己的电功率，那么电功率的国际单位是()A.安培B.伏特C.瓦特D.焦耳6. 以下家用电器中，不属于电热器的是()A.电热毯B.电风扇C.电饭锅D.电熨斗7. 如下图是一个电能表，对其中的重要参数，以下说法错误的选项是(). “22

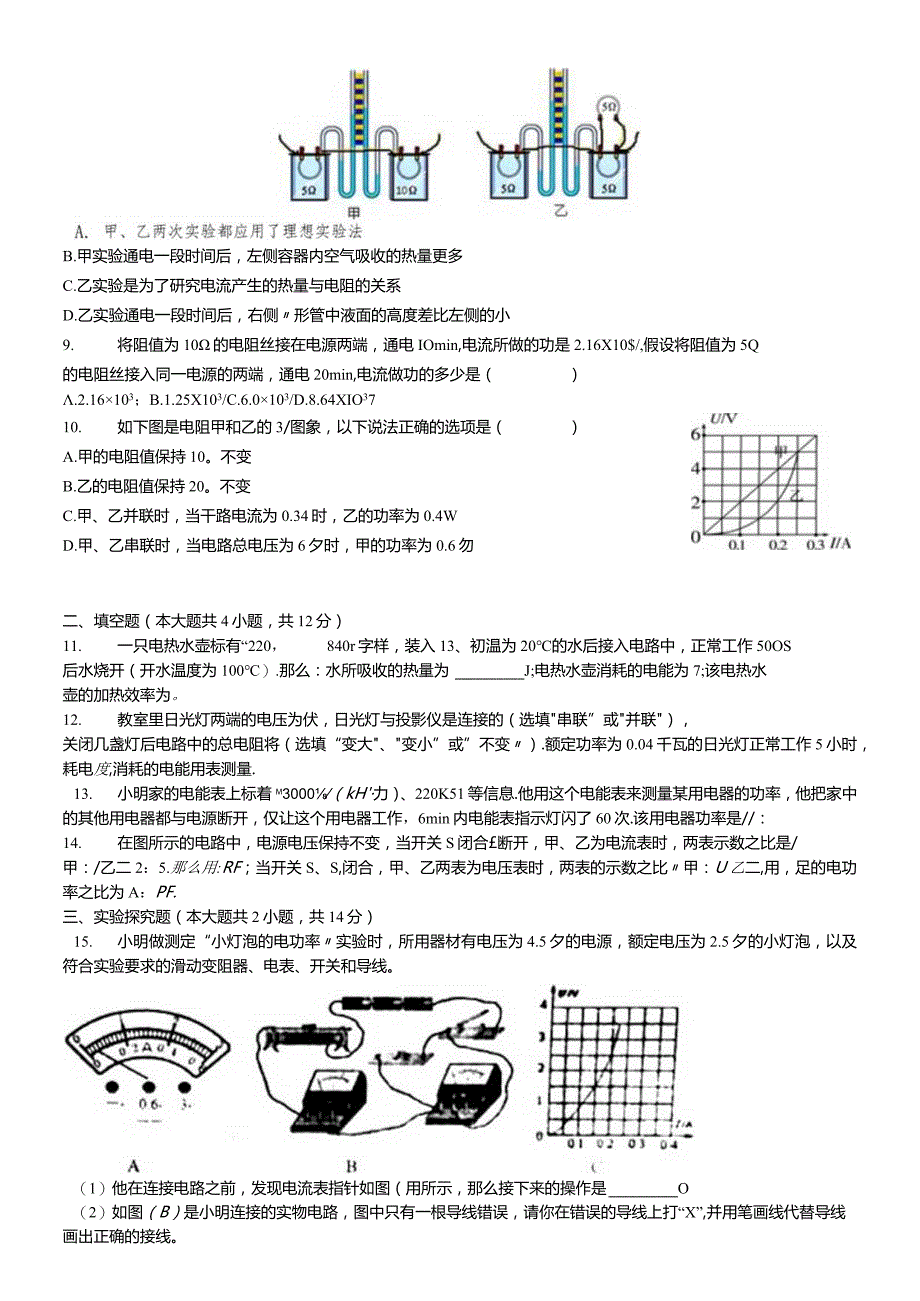

3、0 H是说这个电能表应该在220伏的电路中使用8. “20/是说这个电能表使用时允许通过的电流为20安9. 50 Hz”是说这个电能表应在50赫兹的交流电路中使用10. “2500 r/kw h表示电路中用电器每小时电能表的转盘转2500转8. 如下图是研究电流通过导体产生的热量与哪些因素有关的实验，以下分析正确的选项是()B.甲实验通电一段时间后，左侧容器内空气吸收的热量更多C.乙实验是为了研究电流产生的热量与电阻的关系D.乙实验通电一段时间后，右侧形管中液面的高度差比左侧的小9. 将阻值为10的电阻丝接在电源两端，通电IOmin,电流所做的功是2.16X10$/,假设将阻值为5Q的电阻丝接
4、入同一电源的两端，通电20min,电流做功的多少是（）.2.16103；B.1.25X103/C.6.0103/D.8.64XIO3710. 如下图是电阻甲和乙的3/图象，以下说法正确的选项是（）A.甲的电阻值保持10。不变B.乙的电阻值保持20。不变C.甲、乙并联时，当干路电流为0.34时，乙的功率为0.4WD.甲、乙串联时，当电路总电压为6夕时，甲的功率为0.6勿二、填空题（本大题共4小题，共12分）11. 一只电热水壶标有“220，840r字样，装入13、初温为20的水后接入电路中，正常工作50OS后水烧开（开水温度为100）.那么：水所吸收的热量为J;电热水壶消耗的电能为7;该电热水壶
5、的加热效率为。12. 教室里日光灯两端的电压为伏，日光灯与投影仪是连接的（选填串联”或并联），关闭几盏灯后电路中的总电阻将（选填“变大、变小”或”不变）.额定功率为0.04千瓦的日光灯正常工作5小时，耗电度,消耗的电能用表测量.13. 小明家的电能表上标着m3000（kH力）、220K51等信息.他用这个电能表来测量某用电器的功率，他把家中的其他用电器都与电源断开，仅让这个用电器工作，6min内电能表指示灯闪了60次.该用电器功率是/：14. 在图所示的电路中，电源电压保持不变，当开关S闭合断开，甲、乙为电流表时，两表示数之比是/甲：/乙二2：5.那么用:RF；当开关S、S,闭合，甲、乙两表为

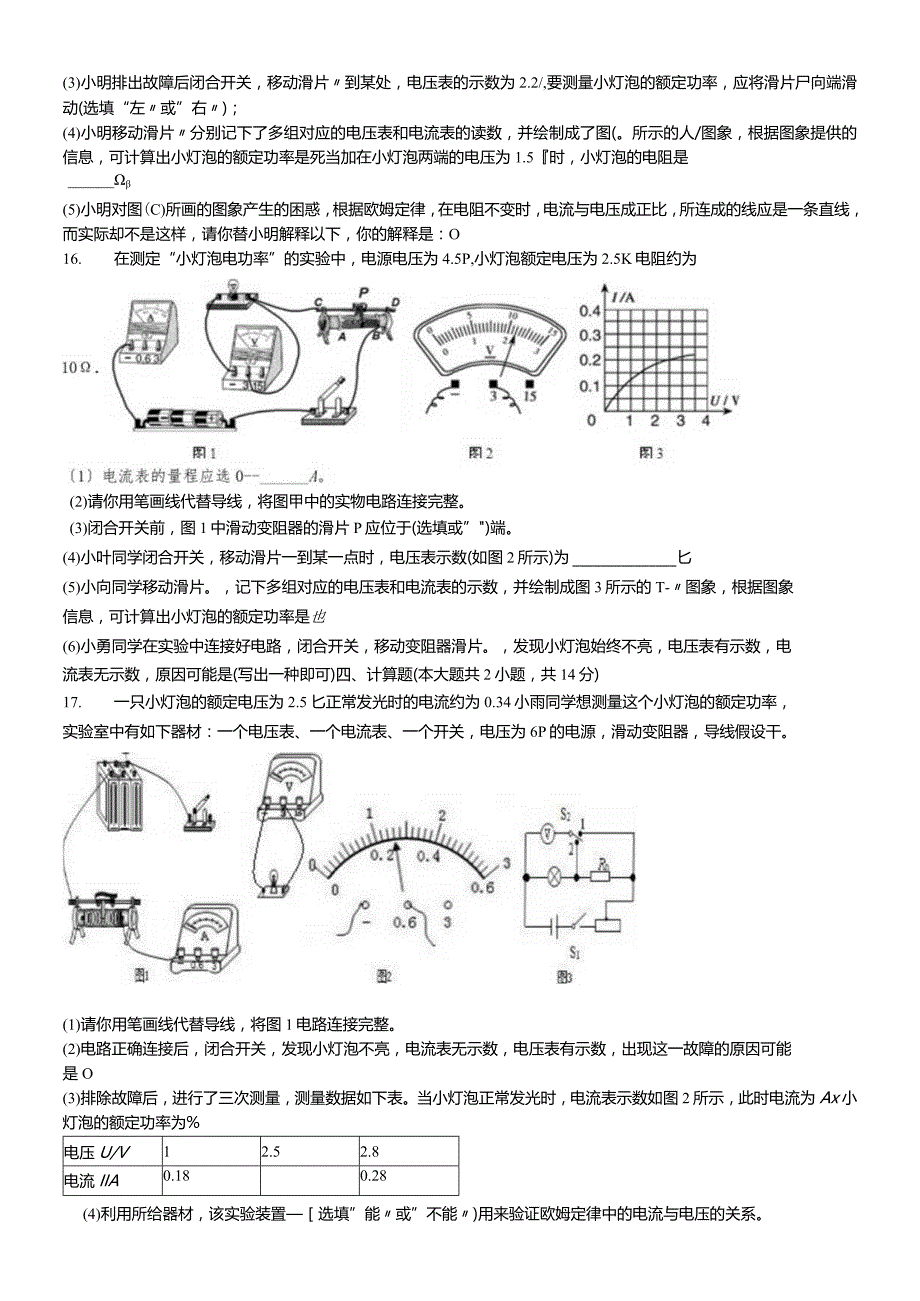

6、电压表时，两表的示数之比甲：U乙二,用，足的电功率之比为A：PF.三、实验探究题（本大题共2小题，共14分）15. 小明做测定“小灯泡的电功率实验时，所用器材有电压为4.5夕的电源，额定电压为2.5夕的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线。（1）他在连接电路之前，发现电流表指针如图（用所示，那么接下来的操作是O（2）如图（B）是小明连接的实物电路，图中只有一根导线错误，请你在错误的导线上打“X”,并用笔画线代替导线画出正确的接线。(3)小明排出故障后闭合开关，移动滑片到某处，电压表的示数为2.2/,要测量小灯泡的额定功率，应将滑片尸向端滑动(选填“左或”右)；(4)小明移动滑
7、片分别记下了多组对应的电压表和电流表的读数，并绘制成了图(。所示的人/图象，根据图象提供的信息，可计算出小灯泡的额定功率是死当加在小灯泡两端的电压为1.5时，小灯泡的电阻是(5)小明对图(C)所画的图象产生的困惑，根据欧姆定律，在电阻不变时，电流与电压成正比，所连成的线应是一条直线，而实际却不是这样，请你替小明解释以下，你的解释是：O16. 在测定“小灯泡电功率”的实验中，电源电压为4.5P,小灯泡额定电压为2.5K电阻约为(2)请你用笔画线代替导线，将图甲中的实物电路连接完整。(3)闭合开关前，图1中滑动变阻器的滑片P应位于(选填或”)端。(4)小叶同学闭合开关，移动滑片一到某一点时，电压表
8、示数(如图2所示)为匕(5)小向同学移动滑片。，记下多组对应的电压表和电流表的示数，并绘制成图3所示的T-图象，根据图象信息，可计算出小灯泡的额定功率是也(6)小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片。，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是(写出一种即可)四、计算题(本大题共2小题，共14分)17. 一只小灯泡的额定电压为2.5匕正常发光时的电流约为0.34小雨同学想测量这个小灯泡的额定功率，实验室中有如下器材：一个电压表、一个电流表、一个开关，电压为6P的电源，滑动变阻器，导线假设干。(1)请你用笔画线代替导线，将图1电路连接完整。(2)电路正确连接后，闭合
9、开关，发现小灯泡不亮，电流表无示数，电压表有示数，出现这一故障的原因可能是O(3)排除故障后，进行了三次测量，测量数据如下表。当小灯泡正常发光时，电流表示数如图2所示，此时电流为Ax小灯泡的额定功率为%电压U/V12.52.8电流IIA0.180.28(4)利用所给器材，该实验装置选填”能或”不能)用来验证欧姆定律中的电流与电压的关系。(5)完成上述实验后，小雨用了一个阻值为尼的电阻和一个单刀双掷开关，借助局部现有的实验器材，设计了如图3所示的电路，也测出了灯泡的额定功率。请完成以下实验步骤：闭合开关S,将S拨到触点（选填“1或”2），移动滑片，使电压表的示数为再将开关S拨到触点一（选填“1或
10、2），保持滑片的位置不动，读出电压表的示数;灯泡额定功率的表达式为P额一（用量和测量量表示）。18. 某物理兴趣小组同学设计了如图甲所示的电路图进行实验探究，电源为可调压直流学生电源，电压表(1) 量程为“015,电流表量程为“00.6/,小灯泡标有“6IL2/字样，几为20Q的定值电阻。小组根据记录的电流表和电压表示数变化，描绘出任/关系图，如图乙所示。求小灯泡正常发光时的电阻。求当电压表示数为Iy时，通过小灯泡的电流。调节电源电压，求当小灯泡与定值电阻品消耗的总功率为0.8时，小灯泡的实际电功率。答案1. A2. D3. B4.85. C6. B7. D8. 9. D10. C11. 3.
11、36105;4.2103;80%12. 220；并联；变大；0.2；电能13. 200解：3000rkWh表示每用电lkWh电能表转盘转过3000圈，6min内电能表指示灯闪了60次消耗的电能：W=kWh=0.02kWh,：”如该用电器电功率：W0V2kWhP=此一=0.2kW=200W.14. 2：3；5：3；2：3解：（1）当开关S1闭合S2断开，甲、乙为电流表时，R和R2并联，甲电流表测R2支路的电流，乙电流表测干路电流；因并联电路中干路电流等于各支路电流之和，所以，通过两电阻的电流之比：,-5-2.3T122,因并联电路中各支路两端的电压相等，所以，由I=J可得，两电阻的限值之比:(2
12、)当开关加、S2闭合，甲、乙两表为电压表时，R与R2串联，甲电压表测电源的电压，乙电压表测R2两端的电压，因串联电路中各处的电流相等，所以，两电阻两端的电压之比：r二2瓦一丽一瓦Y,因串联电路中总电压等于各分电压之和，所以，两电压表的示数之比：R1.R2消耗的电功率之比:Pl U1I Ui 215.指针调到O刻度；右；0.5；10；灯丝电阻随温度的升高而增大解：(D发现电流表指针如图（八）所示，这说明电流表没有调零，接下来的操作是将指针调到0刻度；(2)电压表应并联到灯泡的两端，电流表应串联接入电路中，如下图：(3)电压表示数为2.2VV2.5V；要测量小灯泡的额定功率，需增大小灯泡两端电压，
13、减小滑动变阻器两端电压，根据串联电路分压的规律可知，需减小滑动变阻器接入电路的阻值，故将滑片向右端移动；(4)由图可知，小灯泡在正常发光时的电流为0.2A,那么灯泡的额定功率为：P=UI=2.5V0.2A=0.5WorIW当加在小灯泡两端的电压为1.5V时，通过小灯泡的电流为0.15A,小灯泡的电阻为：R=77=U.l0411=10；(5)当灯泡两端电压变大时，灯泡的实际功率变大，灯丝的温度升高，所以灯丝的电阻值发生改变。16.0.6；A；2.2；0.5；灯泡断路解：(1)灯泡正常发光时的电流大约为：I=I=g=0.25A,所以电流表应选择O0.6A的量程;/Inf(2)电流表与灯泡串联，并选
14、择00.6A的量程，如下图：图1(3)滑动变阻器下面接的是右边的B接线柱，所以在闭合开关前，应将滑片移至最左端的A处；(4)由图2知，电压表的量程为03V,分度值为0.1V,所以示数为2.2V；(5)由图象知，当电压表的示数为2.5V时，电流表的示数为0.2A,所以P=UI=2.5VX0.2A=0.5W；(6)闭合开关，移动变阻器滑片P,发现小灯泡始终不亮，电流表无示数，那么说明电路某处发生了断路现象，电压表有示数，那么说明与电压表并联的灯泡断路。(6)灯泡始终不亮，那么不是实际功率造成的，电流表无示数，那么说明电路断路，电压表有示数，那么是与电压表并联的电路处断路。此题是测量小灯泡电功率的实
