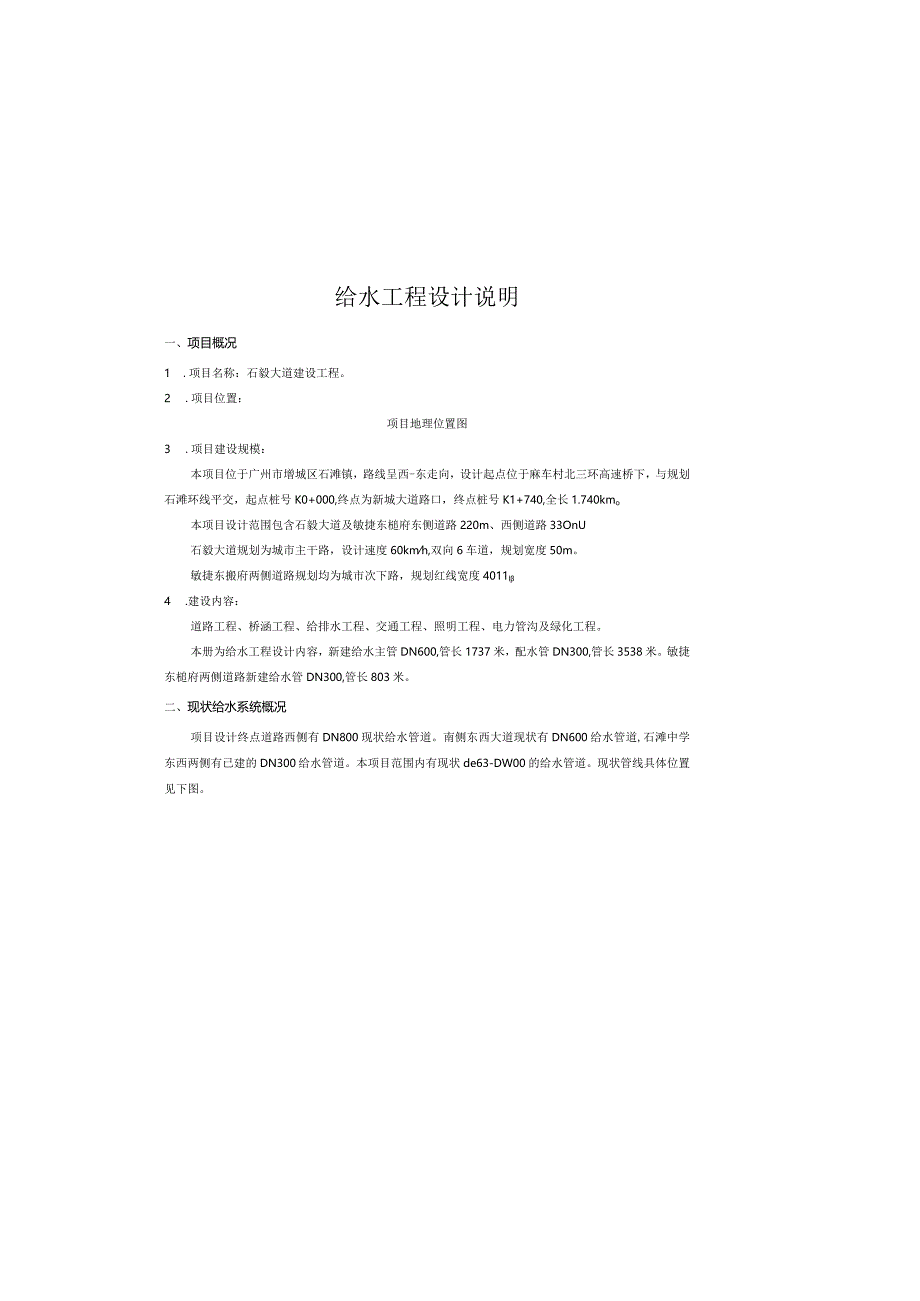

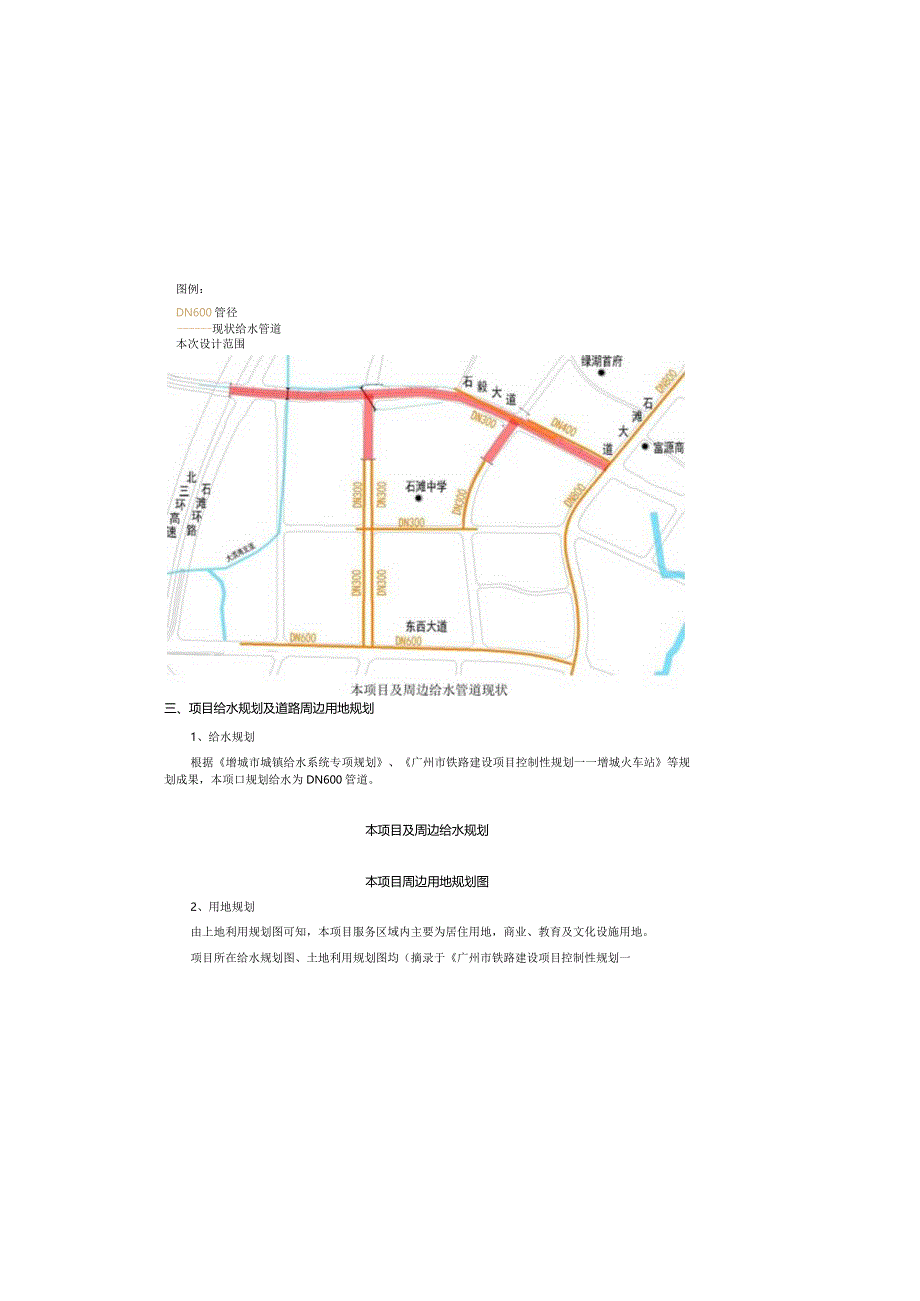

1、图例：DN600管径现状给水管道本次设计范围三、项目给水规划及道路周边用地规划1、给水规划根据增城市城镇给水系统专项规划、广州市铁路建设项目控制性规划一一增城火车站等规划成果，本项口规划给水为DN600管道。本项目及周边给水规划本项目周边用地规划图2、用地规划由上地利用规划图可知，本项目服务区域内主要为居住用地，商业、教育及文化设施用地。项目所在给水规划图、土地利用规划图均（摘录于广州市铁路建设项目控制性规划一给水工程设计说明一、项目概况1 .项目名称：石毅大道建设工程。2 .项目位置：项目地理位置图3 .项目建设规模：本项目位于广州市增城区石滩镇，路线呈西-东走向，设计起点位于麻车村北三环高
2、速桥下，与规划石滩环线平交，起点桩号K0+000,终点为新城大道路口，终点桩号K1+740,全长1.740kmo本项目设计范围包含石毅大道及敏捷东槌府东侧道路220m、西侧道路33OnU石毅大道规划为城市主干路，设计速度60kmh,双向6车道，规划宽度50m。敏捷东搬府两侧道路规划均为城市次下路，规划红线宽度4011l4 .建设内容：道路工程、桥涵工程、给排水工程、交通工程、照明工程、电力管沟及绿化工程。本册为给水工程设计内容，新建给水主管DN600,管长1737米，配水管DN300,管长3538米。敏捷东槌府两侧道路新建给水管DN300,管长803米。二、现状给水系统概况项目设计终点道路西侧

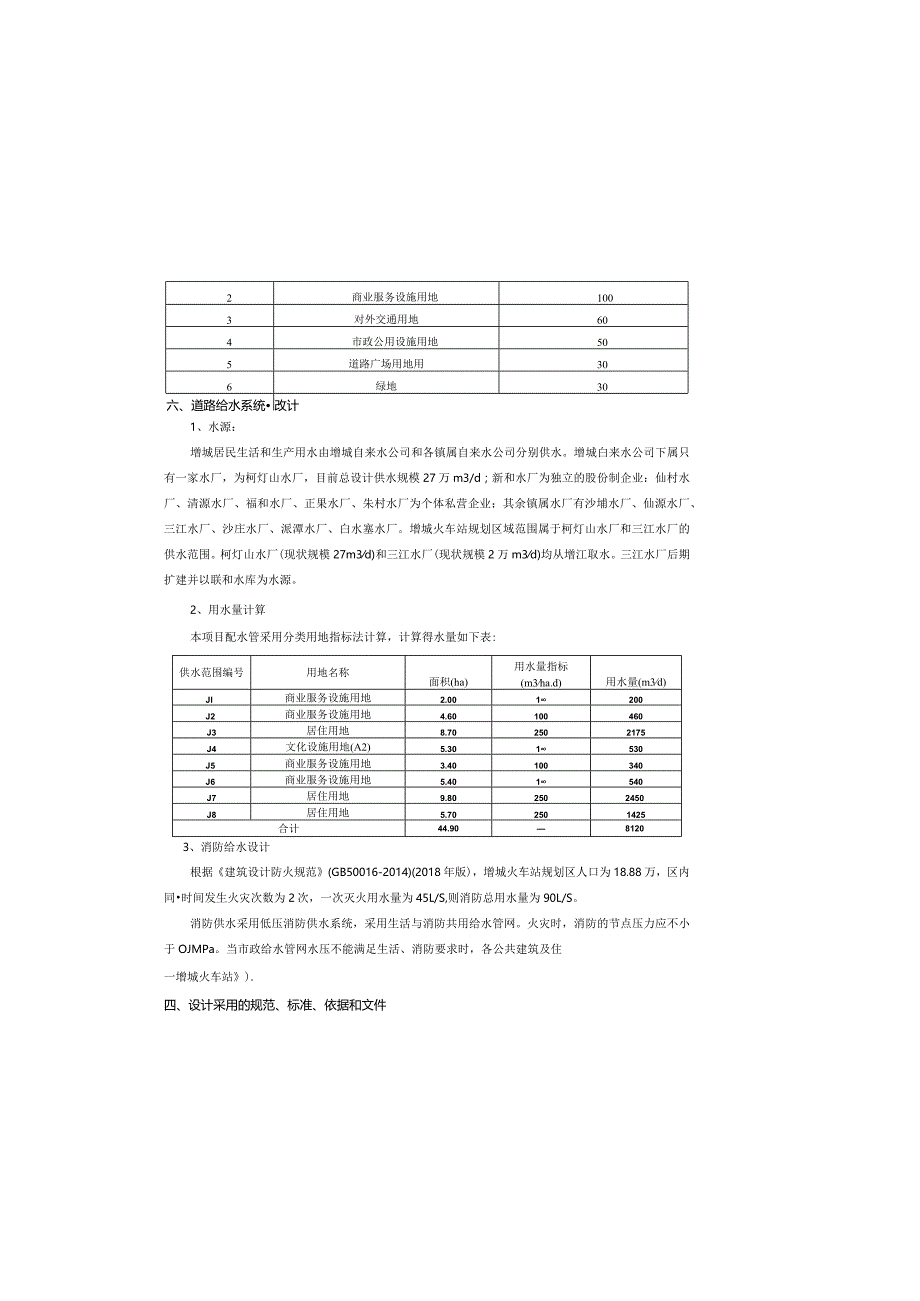

3、有DN800现状给水管道。南侧东西大道现状有DN600给水管道,石滩中学东西两侧有已建的DN300给水管道。本项目范围内有现状de63-DW00的给水管道。现状管线具体位置见下图。2商业服务设施用地1003对外交通用地604市政公用设施用地505道路广场用地用306绿地30六、道路给水系统改计1、水源：增城居民生活和生产用水由增城自来水公司和各镇属自来水公司分别供水。增城白来水公司下属只有一家水厂，为柯灯山水厂，目前总设计供水规模27万m3/d；新和水厂为独立的股份制企业：仙村水厂、清源水厂、福和水厂、正果水厂、朱村水厂为个体私营企业；其余镇属水厂有沙埔水厂、仙源水厂、三江水厂、沙庄水厂、派潭
4、水厂、白水塞水厂。增城火车站规划区域范围属于柯灯山水厂和三江水厂的供水范围。柯灯山水厂(现状规模27m3d)和三江水厂(现状规模2万m3d)均从增江取水。三江水厂后期扩建并以联和水库为水源。2、用水量计算本项目配水管采用分类用地指标法计算，计算得水量如下表:供水范围编号用地名称面积(ha)用水量指标(m3ha.d)用水量(m3d)Jl商业服务设施用地2.001200J2商业服务设施用地4.60100460J3居住用地8.702502175J4文化设施用地(A2)5.301530J5商业服务设施用地3.40100340J6商业服务设施用地5.401540J7居住用地9.802502450J8居住
5、用地5.702501425合计44.9081203、消防给水设计根据建筑设计防火规范(GB50016-2014)(2018年版)，增城火车站规划区人口为18.88万，区内同时间发生火灾次数为2次，一次灭火用水量为45L/S,则消防总用水量为90L/S。消防供水采用低压消防供水系统，采用生活与消防共用给水管网。火灾时，消防的节点压力应不小于OJMPa。当市政给水管网水压不能满足生活、消防要求时，各公共建筑及住一增城火车站).四、设计采用的规范、标准、依据和文件4.1 设计采用的规范、标准1、城市工程管线综合规划规范(GB50289-2016)2、城市给水工程项目规范(GB55026-2022)3
6、、混凝土和钢筋混凝土排水管(CB/T11836-2009)4、井盖设施建设技术规范(DBJ440100/T160-2013)5、给水排水管道工程施工及验收规范(GB50268-2008)6、给水排水构筑物工程施工及验收规范(GB50141-2008)7、工程结构通用规范(GB55001-2021)8、砌体结构通用规范(GB55007-2021)9、混凝土结构通用规范(GB55008-2021)10、建筑与市政工程抗震通用规范(GB55002-2021)11、建筑与市政地基基础通用规范(GB55003-2021)4.2 设计采用的依据、文件4.3 广州市城市规划管理技术标准与准则(市政规划篇)2
7、、广州市铁路建设项目控制性规划一一增城火车站3、项目地形测量、管线探测成果五、设计主要参数1、增城火车站规划区域单位人口综合用水量指标：取700Lcapdo人均综合生活用水量指标为：300Lcapdo2、分类用地用水量指标，见“单位用地用水量指标一览表”。3、用水变化系数：日变化系数取1.2,时变化系数取1.4。4、给水管井的使用年限：50年。单位用地用水量指标一览表序号用地性质用水指标(m,h?d)1居住用地250供水主管和支管管顶覆土均为1.2米。本项目给水主管，配水管，支管，管顶覆土厚度均为1.2米。供水管遇非压力管时，从管顶上弯过，并保持覆土不小于0.7米，若覆土满足不了要求，则需外包
8、25Omm厚的C25混凝上保护：供水管与电缆线交叉时，应从电缆沟底部穿过，其最小水平净距和最小垂克净距应符合城市工程管线综合规划规范(GB50289-2016)的规定。供水干管与过路管道交叉处施工时应注意协调。管道安装完毕后，从管道基础底至路基范围内均回填中粗砂，压实度等均按给水排水管道工程施工及验收规范(GB50268-2008)规定的要求进行回填。从管道基础底至管顶以上0.5m范围内必须人工回填，严禁用机械推土回填。5、管道开挖、基础给水管道采用常规的明挖开槽法施工。基坑开挖支护要求：一般情况下，开挖深度不超过1.5m的，采用直槽开挖，不支护；当开挖深度大于1.5米且小于等于3.0米的，由
9、施工单位按照技术规范自行处理(建议采用密排撑板支护)。项目所在管道基础地质要求满足地基土承载力达100kPa以上。管道施工前要求道路路基回填士按有关设计及验收规范进行处理，经检验达到设计要求稔定后，方可开挖管沟进行给水施工。DN150mm时，采用已施工好的道路路基作为管道基础，DNN150mm采用20Cm厚中粗砂垫层基础。6、管道防腐(1)球墨铸铁管的水泥砂浆内衬执行球墨铸铁管和管件水泥砂浆内衬(GB/T17457-2019)标准。外喷锌执行球墨铸铁管外表面锌涂层第1部分:带终饰层的金属锌涂层(GB/T17456.1-2009,ISO8179-1：2004,IDT)标准并涂沥青。(2)钢管及钢
10、管件防腐：内防腐：环氧高固分饮水舱涂料底漆2道，干膜厚度100pm；环氧高固分饮水舱涂料面漆2道，干膜厚度100m外防腐：红丹酚醛防锈底漆2道，干膜厚度100m:沥青面漆2道，干膜厚度240m；再作面漆环氧沥青包玻璃丝布(四油Y布加强级)处理，总厚度不小于5.5mm。外露钢管宅小区根据实际情况自设生活、消防水池及加压设备。室外消火栓沿主要道路并貂近主路口设置，石毅大道标准段道路宽度50米，敏捷东施府西侧道路宽度40米，分别在道路两边设置消火栓，敏捷东施府东侧道路宽度30米，单侧供水，在道路西侧布置消火栓，消火栓间距不应超过120米，保护半径不超过150米，距道路边缘不应超过2米，距建筑物外墙不
11、宜小于5米。消火栓应配置个直径为150冬米和两个直径65亳米的松口。4、废除建设标准偏低，陈I日和简陋的现状给水系统，新建道路给水系统，以确保供水的安全性与可靠性，满足生活及消防用水对水量和水压的要求。5、新建道路给水系统由给水主干管、配水管、接户管、市政消火栓、闸阀井、蝶阀井、排泥阀井、排气阀井等组成。新建给水管道尺寸为DN200、DN300、DN600等。七、工程材料的选取及施工技术要求1、管材、管件、接口(1)给水主干管材采用球墨铸铁管(设计工作压力PN=I.OMPa),K9级，T型滑入式橡胶圈接口，管材、管件和橡胶圈接口须符合国家标准水及燃气用球墨铸铁管、管件和附件(CB/T13295
12、-2019)的要求。承插连接的管道，接口中的承口方向应为逆水方向。(2)管道过路口和特殊构筑物时采用焊接钢管，焊接接口，钢管材质为Q235-B级钢板，直缝焊接管材。(3)标准管件采用球墨铸铁管件，非标准管件采用钢制管件。球墨铸铁管与钢管连接采用法兰连接。管道与阀门连接采用法兰连接。2、预埋支管用户支管阀门井除有坐标标注外，一般均布置在距离配水管2米处，延中至人行道边线外1米处，施工时如有现状管应与现状用户支管接顺。所有阀门井井顶标高必须与最终完成地面标高平齐。3、管道在转弯、三通、四通、异径、堵头及阀门井等位置处应设置碎支墩，弯头必须参照给排水标准图集的要求制作,支墩大样参见给排水图集10S5
13、05柔性接口给水管道支墩瓦土的内摩擦角为20度。非直线管段利用管道承插接头借转角度沿弯路安装，且各种管径的借转角度应在允许的范围内。4、管道敷设一般情况下，人行道下埋设的供水主管和支管管顶覆土均为L2米，行车道下埋设的给水管网上的检修阀门，按照不超过5个消火栓的布置长度进行布置。(2)排气阀井：给水管网的高点设排气阀，排气阀采用爱合式排气阀，并设排气阀阀门井，安装详见国标市政给水管道工程及附属设施(07MSIOI-2)第162页。(3)排泥阀井：给水管网的低点设排泥网，排泥湿井的溢流排水管起点埋深1.0m,以战的坡度就近接入雨水检查井，溢流排水管采用d600的II级机制钢筋混凝土承插管，安装详
14、见国标市政给水管道工程及附属设施(07MSlOD第66页、第59页。(4)所有的阀井的井盖设施须带有“增城自来水”字样，或在施工前咨询相关的供水管理部门。井盖样式按井盖设施建设技术规范(DBJ440100/T160-2013)的要求执行。井盖设施的设计使用年限要求为50年，结构安全等级为二级，承载能力为D400,井盖设施保质期不得小于10年。(5)所有阀井施工完成后，需对井进行安装防护(坠)网和在井壁设置标识铭牌。标识铭牌版面尺寸不少于1510cm,其内容包括井盖设施权属部门名称、24小时报修电话：标识铭牌应牢固安装在井壁处显著位置；标识铭牌应采用防腐蚀和具有反光性能的材质，以保持耐久和版面信
15、息清晰。标识铭牌详细样式以所在供水管理部门和产权所有人要求的为准。9、市政消火栓消火栓采用SSF150/65T.6型室外地上式消火栓(智慧型)，配套闸阀并采用市政给水管道工程及附属设施(07MSI(H-2)第66页的地面操作钢筋混凝土矩形立式闸阀井，该井须设置在近管道开口处，不能设在消防栓侧。消火栓设备等安装大样详见国标室外消火栓及消防水鹤安装(13S201)第19、20页：消火栓安装在距离路缘石0.75米位置，间距不超过120米，并与路灯杆安装位置保持一致。10、DN600给水主管道采取卜.弯方式跨越K0+255.5箱涵。采用焊接钢管方式两段45斜弯架空跨越箱涵,钢管管径X壁厚为D6309mioDN300配水管采取上跨方式跨越K0+255.5箱涵。采用焊接钢管方式两段45斜弯架空跨越箱涵，钢管管径X壁厚为D325X8mm:11、给水管
