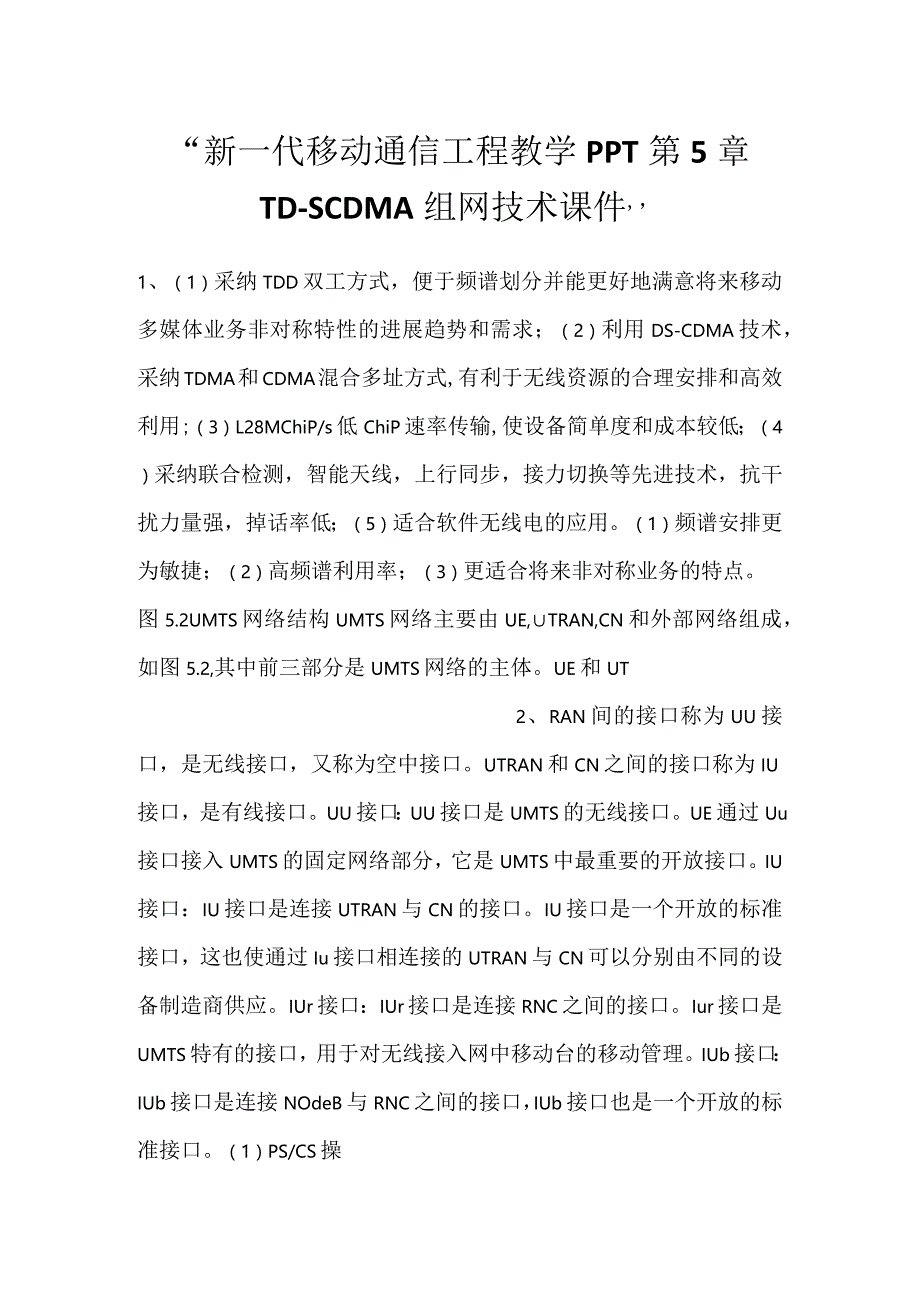

1、“新一代移动通信工程教学PPT第5章TD-SCDMA组网技术课件,，1、（1）采纳TDD双工方式，便于频谱划分并能更好地满意将来移动多媒体业务非对称特性的进展趋势和需求；（2）利用DS-CDMA技术，采纳TDMA和CDMA混合多址方式,有利于无线资源的合理安排和高效利用;（3）L28MChiP/s低ChiP速率传输,使设备简单度和成本较低；（4）采纳联合检测，智能天线，上行同步，接力切换等先进技术，抗干扰力量强，掉话率低；（5）适合软件无线电的应用。（1）频谱安排更为敏捷；（2）高频谱利用率；（3）更适合将来非对称业务的特点。图5.2UMTS网络结构UMTS网络主要由UE,TRAN,CN和外部
2、网络组成，如图5.2,其中前三部分是UMTS网络的主体。UE和UT2、RAN间的接口称为UU接口，是无线接口，又称为空中接口。UTRAN和CN之间的接口称为IU接口，是有线接口。UU接口：UU接口是UMTS的无线接口。UE通过Uu接口接入UMTS的固定网络部分，它是UMTS中最重要的开放接口。IU接口：IU接口是连接UTRAN与CN的接口。IU接口是一个开放的标准接口，这也使通过Iu接口相连接的UTRAN与CN可以分别由不同的设备制造商供应。IUr接口：IUr接口是连接RNC之间的接口。Iur接口是UMTS特有的接口，用于对无线接入网中移动台的移动管理。IUb接口：IUb接口是连接NOdeB与

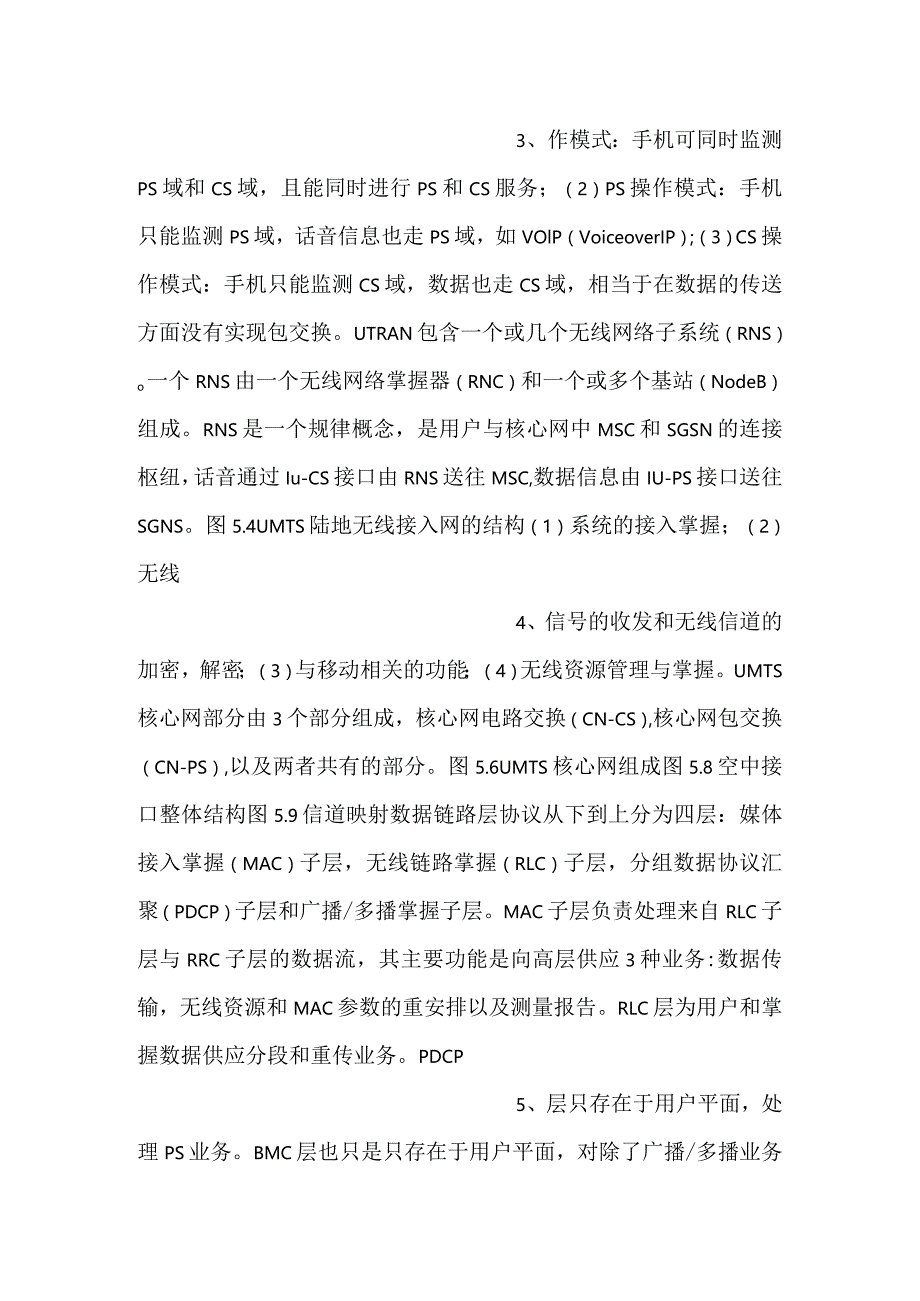

3、RNC之间的接口，IUb接口也是一个开放的标准接口。（1）PS/CS操3、作模式：手机可同时监测PS域和CS域，且能同时进行PS和CS服务；（2）PS操作模式：手机只能监测PS域，话音信息也走PS域，如VOlP（VoiceoverIP）;（3）CS操作模式：手机只能监测CS域，数据也走CS域，相当于在数据的传送方面没有实现包交换。UTRAN包含一个或几个无线网络子系统（RNS）o一个RNS由一个无线网络掌握器（RNC）和一个或多个基站（NodeB）组成。RNS是一个规律概念，是用户与核心网中MSC和SGSN的连接枢纽，话音通过Iu-CS接口由RNS送往MSC,数据信息由IU-PS接口送往SGN
4、S。图5.4UMTS陆地无线接入网的结构（1）系统的接入掌握；（2）无线4、信号的收发和无线信道的加密，解密；（3）与移动相关的功能；（4）无线资源管理与掌握。UMTS核心网部分由3个部分组成，核心网电路交换（CN-CS）,核心网包交换（CN-PS）,以及两者共有的部分。图5.6UMTS核心网组成图5.8空中接口整体结构图5.9信道映射数据链路层协议从下到上分为四层：媒体接入掌握（MAC）子层，无线链路掌握（RLC）子层，分组数据协议汇聚（PDCP）子层和广播/多播掌握子层。MAC子层负责处理来自RLC子层与RRC子层的数据流，其主要功能是向高层供应3种业务:数据传输，无线资源和MAC参数的重

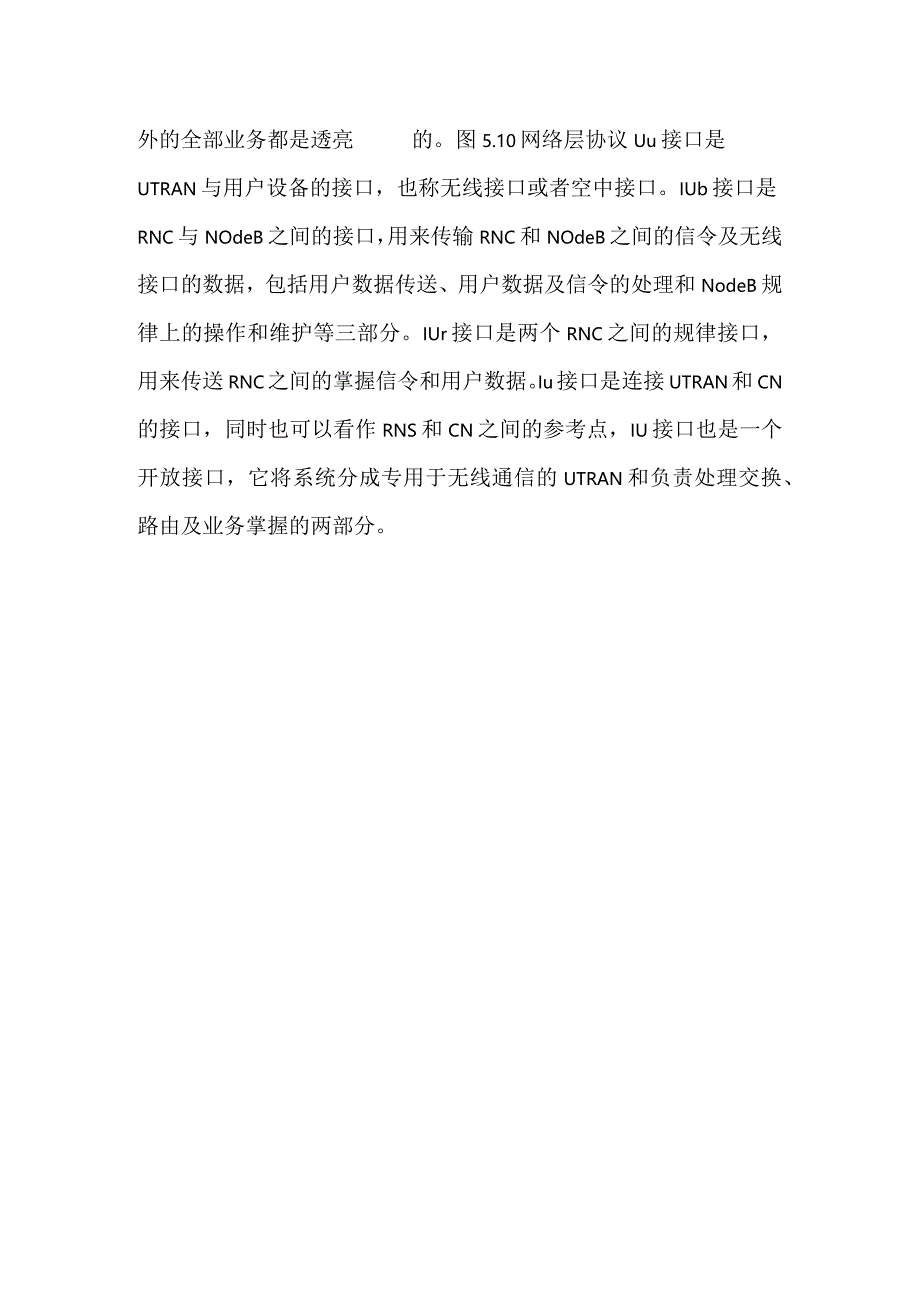

5、安排以及测量报告。RLC层为用户和掌握数据供应分段和重传业务。PDCP5、层只存在于用户平面，处理PS业务。BMC层也只是只存在于用户平面，对除了广播/多播业务外的全部业务都是透亮的。图5.10网络层协议Uu接口是UTRAN与用户设备的接口，也称无线接口或者空中接口。IUb接口是RNC与NOdeB之间的接口，用来传输RNC和NOdeB之间的信令及无线接口的数据，包括用户数据传送、用户数据及信令的处理和NodeB规律上的操作和维护等三部分。IUr接口是两个RNC之间的规律接口，用来传送RNC之间的掌握信令和用户数据。Iu接口是连接UTRAN和CN的接口，同时也可以看作RNS和CN之间的参考点，IU接口也是一个开放接口，它将系统分成专用于无线通信的UTRAN和负责处理交换、路由及业务掌握的两部分。
