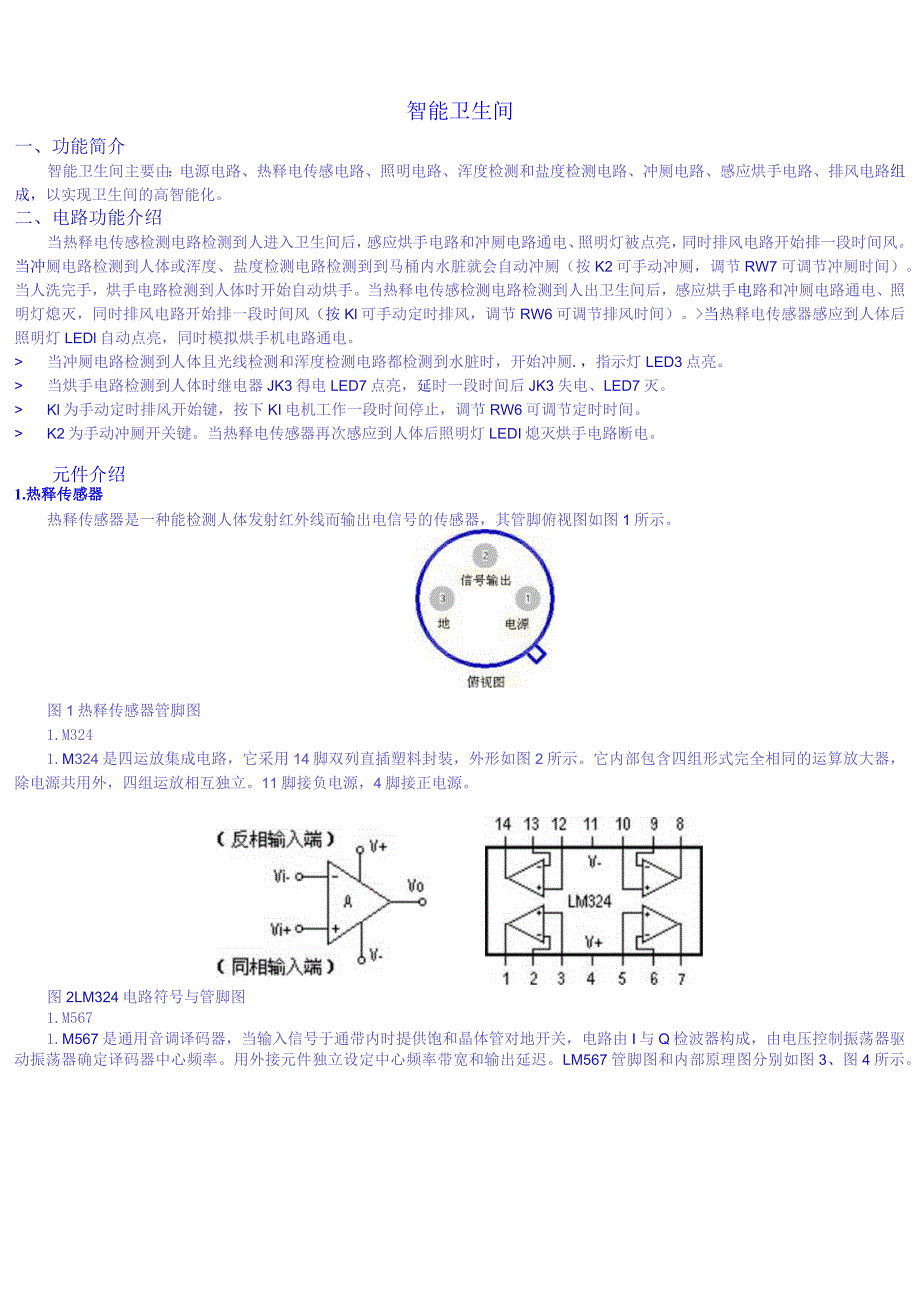

1、智能卫生间一、功能简介智能卫生间主要由:电源电路、热释电传感电路、照明电路、浑度检测和盐度检测电路、冲厕电路、感应烘手电路、排风电路组成,以实现卫生间的高智能化。二、电路功能介绍当热释电传感检测电路检测到人进入卫生间后,感应烘手电路和冲厕电路通电、照明灯被点亮,同时排风电路开始排一段时间风。当冲厕电路检测到人体或浑度、盐度检测电路检测到到马桶内水脏就会自动冲厕(按K2可手动冲厕,调节RW7可调节冲厕时间)。当人洗完手,烘手电路检测到人体时开始自动烘手。当热释电传感检测电路检测到人出卫生间后,感应烘手电路和冲厕电路通电、照明灯熄灭,同时排风电路开始排一段时间风(按Kl可手动定时排风,调节RW6可

2、调节排风时间)。当热释电传感器感应到人体后照明灯LEDl自动点亮,同时模拟烘手机电路通电。 当冲厕电路检测到人体且光线检测和浑度检测电路都检测到水脏时,开始冲厕.,指示灯LED3点亮。 当烘手电路检测到人体时继电器JK3得电LED7点亮,延时一段时间后JK3失电、LED7灭。 Kl为手动定时排风开始键,按下KI电机工作一段时间停止,调节RW6可调节定时时间。 K2为手动冲厕开关键。当热释电传感器再次感应到人体后照明灯LEDI熄灭烘手电路断电。元件介绍1.热释传感器热释传感器是一种能检测人体发射红外线而输出电信号的传感器,其管脚俯视图如图1所示。图1热释传感器管脚图1.M3241.M324是四运

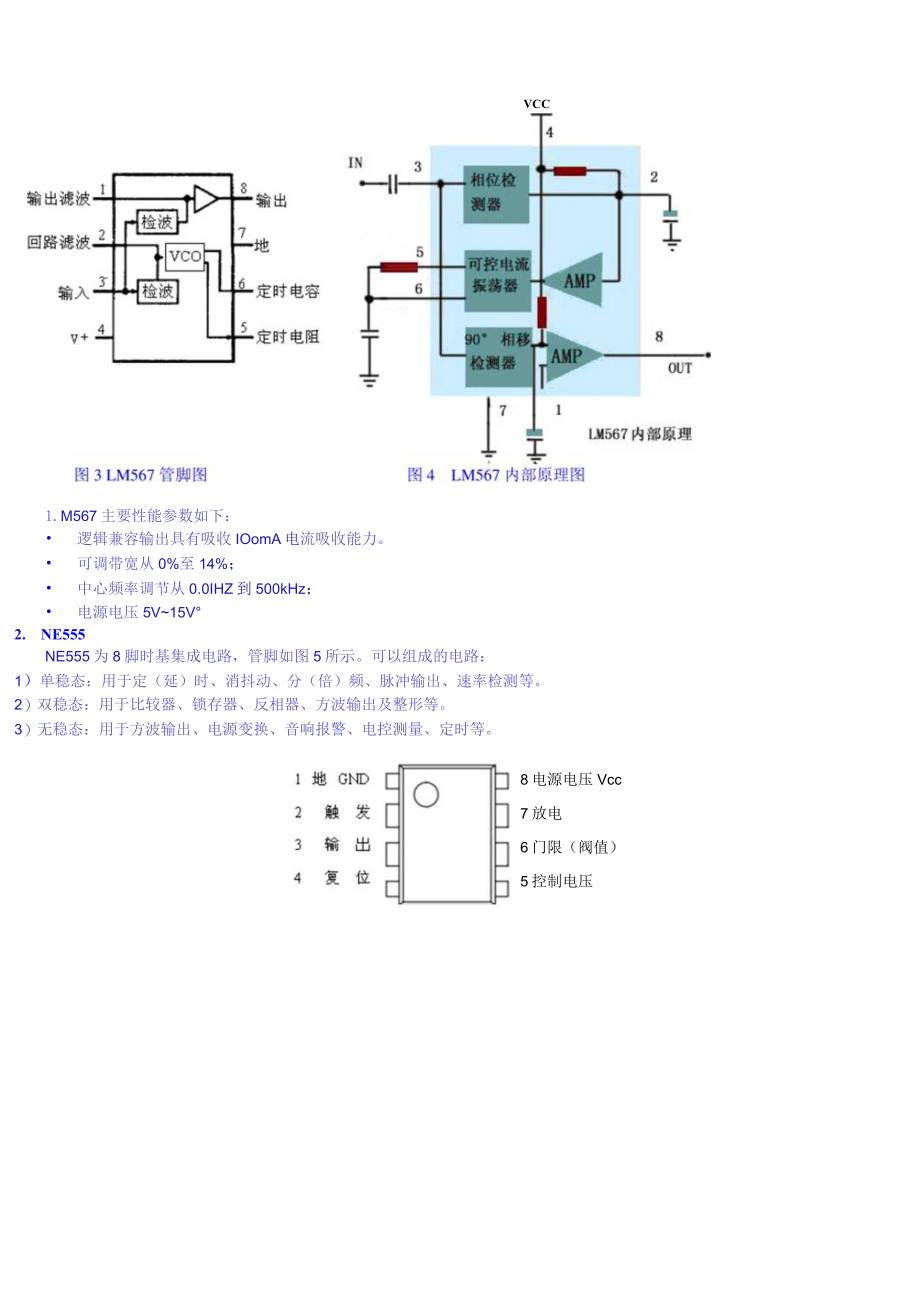

3、放集成电路,它采用14脚双列直插塑料封装,外形如图2所示。它内部包含四组形式完全相同的运算放大器,除电源共用外,四组运放相互独立。11脚接负电源,4脚接正电源。图2LM324电路符号与管脚图1.M5671.M567是通用音调译码器,当输入信号于通带内时提供饱和晶体管对地开关,电路由I与Q检波器构成,由电压控制振荡器驱动振荡器确定译码器中心频率。用外接元件独立设定中心频率带宽和输出延迟。LM567管脚图和内部原理图分别如图3、图4所示。VCC1.M567主要性能参数如下: 逻辑兼容输出具有吸收IOomA电流吸收能力。 可调带宽从0%至14%; 中心频率调节从0.0IHZ到500kHz; 电源电压

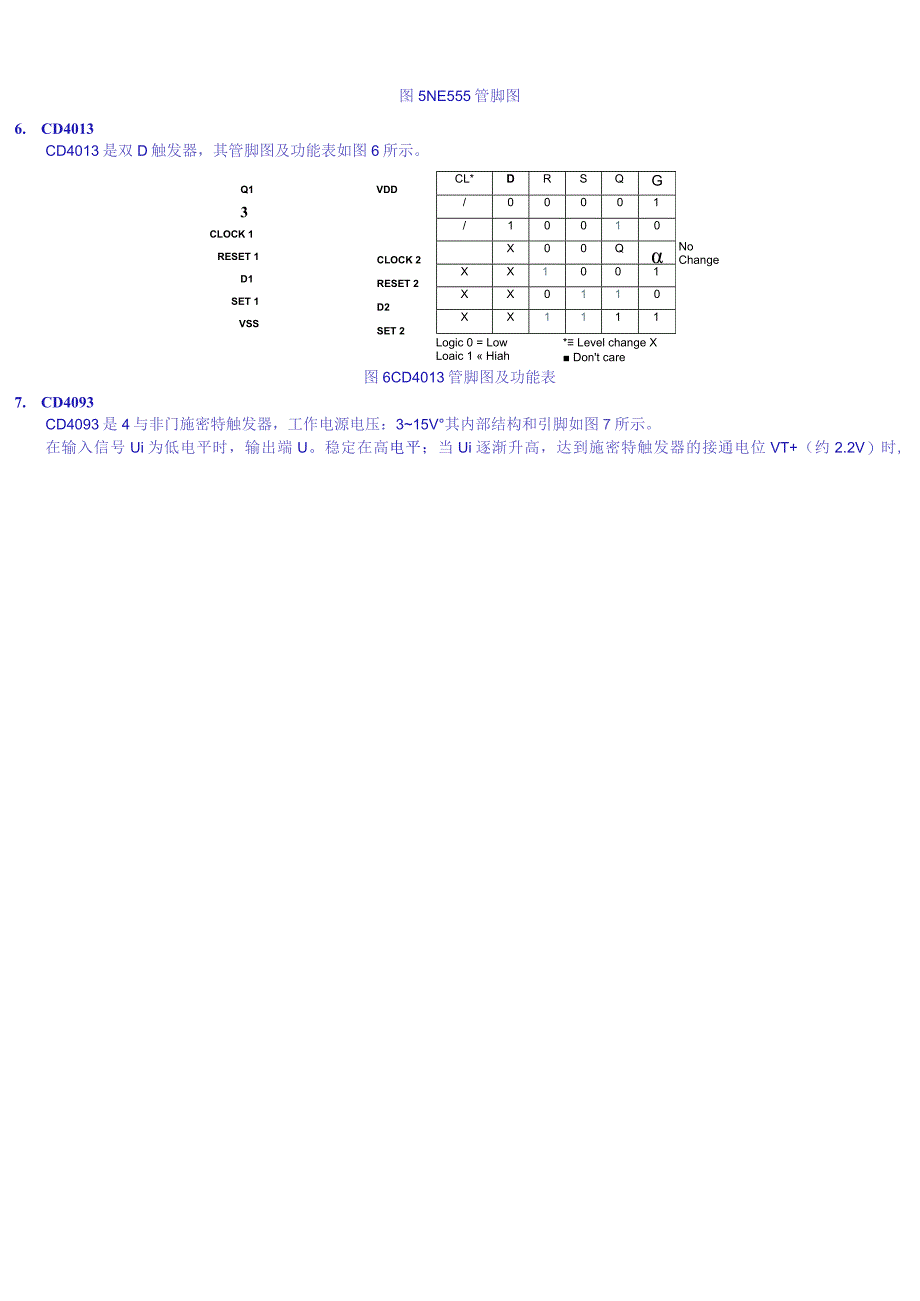

4、5V15V2. NE555NE555为8脚时基集成电路,管脚如图5所示。可以组成的电路:1)单稳态:用于定(延)时、消抖动、分(倍)频、脉冲输出、速率检测等。2)双稳态:用于比较器、锁存器、反相器、方波输出及整形等。3)无稳态:用于方波输出、电源变换、音响报警、电控测量、定时等。8电源电压Vcc7放电6门限(阀值)5控制电压图5NE555管脚图6. CD4013CD4013是双D触发器,其管脚图及功能表如图6所示。Q13CLOCK 1RESET 1D1SET 1VSSVDDD2SET 2CL*DRSQG/00001/10010X00QXX1001XX0110XX1111CLOCK 2RESET

5、 2Logic 0 = LowLoaic 1 Hiah* Level change X Dont careNoChange图6CD4013管脚图及功能表7. CD4093CD4093是4与非门施密特触发器,工作电源电压:315V其内部结构和引脚如图7所示。在输入信号Ui为低电平时,输出端U。稳定在高电平;当Ui逐渐升高,达到施密特触发器的接通电位VT+(约2.2V)时,触发器翻转,Uo由高电平跳变到低电平;若Ui继续升高,U。将稳定在低电平不变;Ui从最高点逐渐降低,又到达接通电位VT+时,输出端仍保持低电平;直到Ui下降到施密特触发器的断开电位VT-(约0.9V)时,UO才会由低电平跳变到高电平。接通电位VT+与断开电位VT的差值AVT=VT+-VT-,叫做施密特触发器的回差电压。图7CD4093引脚图附图2原理图
