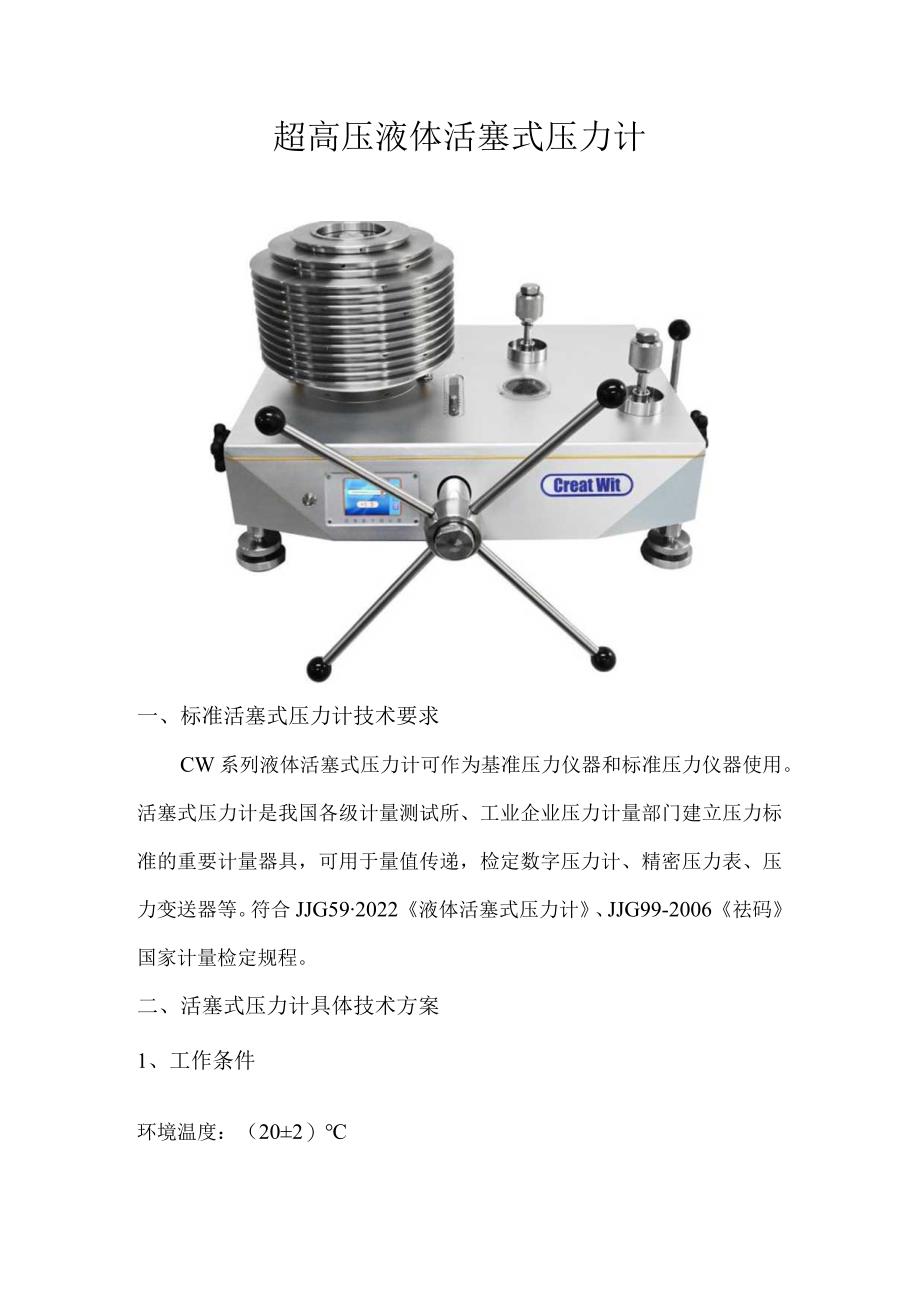

超高压液体活塞式压力计.docx_第1页
第1页 / 共5页

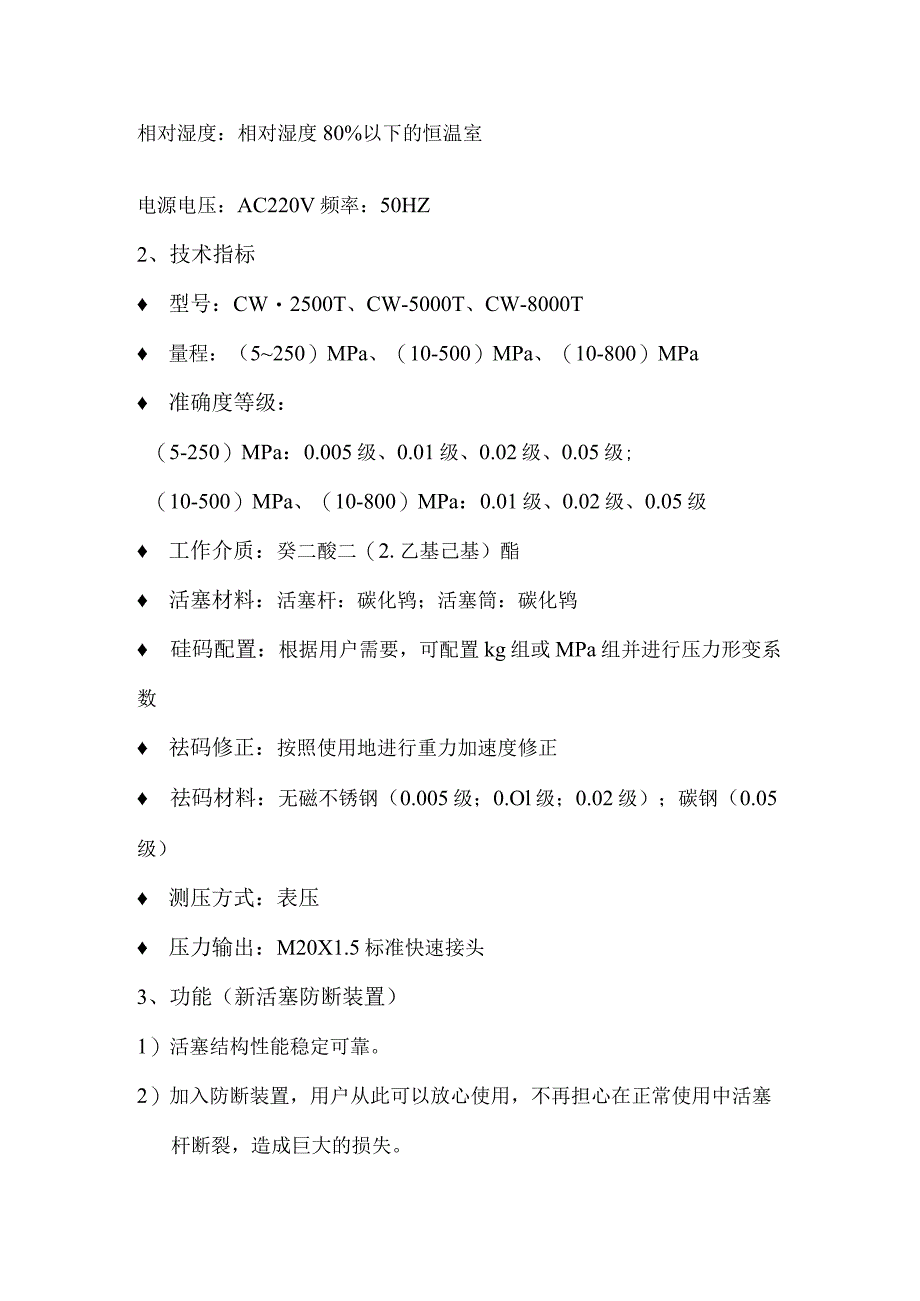

超高压液体活塞式压力计.docx_第2页
第2页 / 共5页

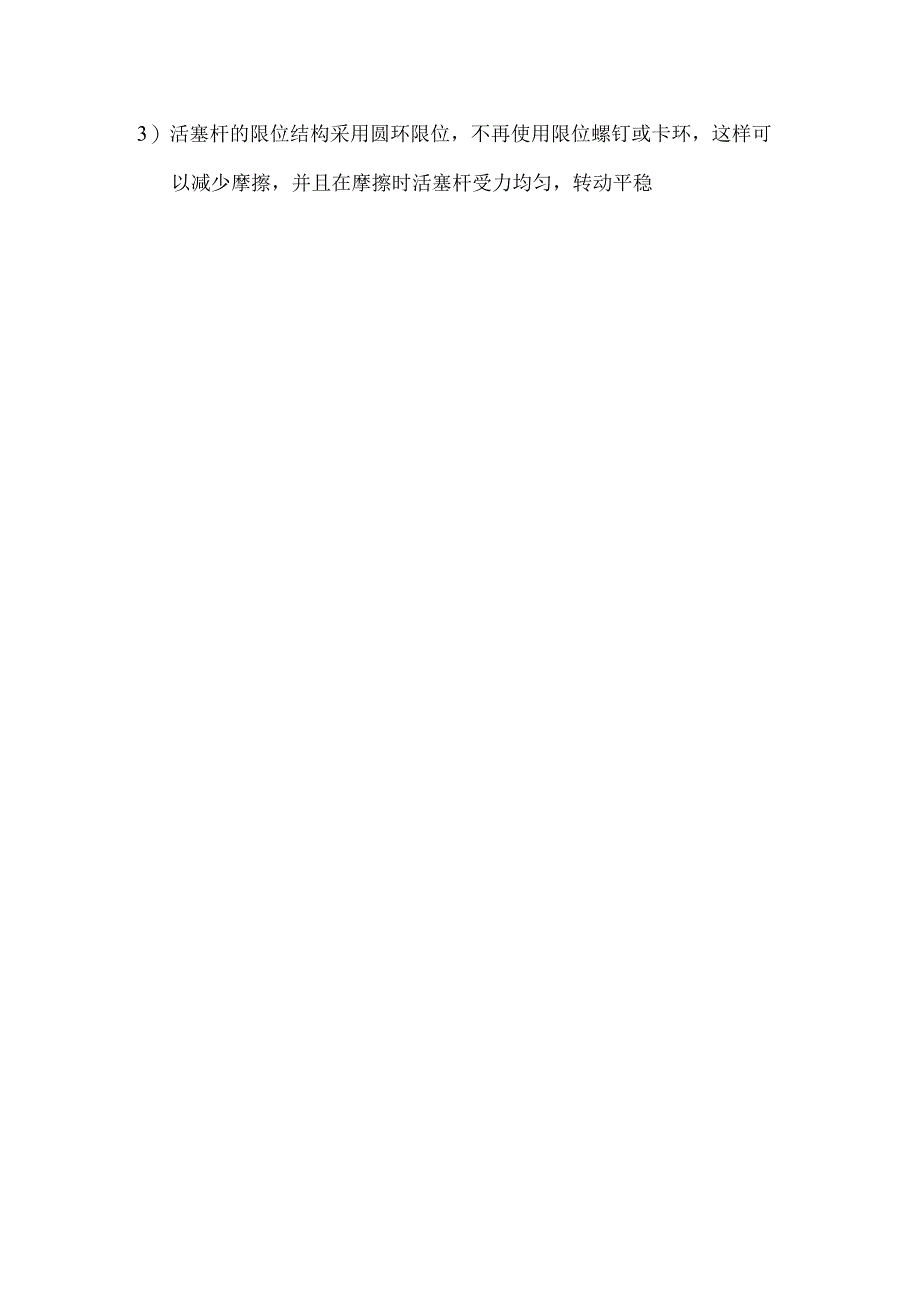

超高压液体活塞式压力计.docx_第3页
第3页 / 共5页
超高压液体活塞式压力计.docx_第4页
第4页 / 共5页
超高压液体活塞式压力计.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《超高压液体活塞式压力计.docx》由会员分享,可在线阅读,更多相关《超高压液体活塞式压力计.docx(5页珍藏版)》请在第壹文秘上搜索。

1、超高压液体活塞式压力计一、标准活塞式压力计技术要求CW系列液体活塞式压力计可作为基准压力仪器和标准压力仪器使用。活塞式压力计是我国各级计量测试所、工业企业压力计量部门建立压力标准的重要计量器具,可用于量值传递,检定数字压力计、精密压力表、压力变送器等。符合JJG592022液体活塞式压力计、JJG99-2006祛码国家计量检定规程。二、活塞式压力计具体技术方案1、工作条件环境温度:(202)相对湿度:相对湿度80%以下的恒温室电源电压:AC220V频率:50HZ2、技术指标 型号:CW2500T、CW-5000T、CW-8000T 量程:(5250)MPa、(10-500)MPa、(10-80

2、0)MPa 准确度等级:(5-250)MPa:0.005级、0.01级、0.02级、0.05级;(10-500)MPa、(10-800)MPa:0.01级、0.02级、0.05级 工作介质:癸二酸二(2.乙基己基)酯 活塞材料:活塞杆:碳化鸨;活塞筒:碳化鸨 硅码配置:根据用户需要,可配置kg组或MPa组并进行压力形变系数 祛码修正:按照使用地进行重力加速度修正 祛码材料:无磁不锈钢(0.005级;0.Ol级;0.02级);碳钢(0.05级) 测压方式:表压 压力输出:M20X1.5标准快速接头3、功能(新活塞防断装置)1)活塞结构性能稳定可靠。2)加入防断装置,用户从此可以放心使用,不再担心

3、在正常使用中活塞杆断裂,造成巨大的损失。3)活塞杆的限位结构采用圆环限位,不再使用限位螺钉或卡环,这样可以减少摩擦,并且在摩擦时活塞杆受力均匀,转动平稳4)一次性加压,从起点到250MPa500MPa800MPa用调压器一次性即可达到,不使用增压器,使用户的操作更加方便。5)活塞系统放在台面的最左侧,接表座放在台面的右侧,这样的布局非常合理,因为以往的活塞布局会造成用户在接被检表时,活塞挡在接表座前面,或者加祛码时接表座挡在祛码前面,使用很不方便,互相影响。6)活塞系统配备位移传感器,活塞的浮动位置可实时呈现在显示屏上,用户可随时观察活塞的工作位置,具有灵敏、醒目、准确的特点。7)电机带动活塞

4、系统的旋转,替代以往的手动旋转方式。8)带有排污系统。当油杯里的介质变脏时,可直接从排污口排掉。9)活塞杆和活塞缸经精工研磨,其圆度误差和间隙小,垂直度高,活塞转动延续时间长,活塞下降速度慢。10)加载祛码的方式采用挂篮结构,祛码重心低,旋转稳定性好。11)加压系统采用预压泵预加压,调压器微调再加压的组合方式,该组合加压效率高,加压过程轻松快速。4、测量功能用于量传活塞式压力计、检定校准数字压力计及其它压力仪表。5、供方提供的技术文件1)主设备使用说明书;2)产品合格证;3)出厂检验报告。6、选型方案型号CW-2500TCW-5000TCW-8000T测量范围/MPa5-2501050010800测量上限/MPa250500800测量下限/MPa51010活塞公称面积/cm?0.0250.020.02底盘及质量kg1.2522活塞压力/MPa51010专用质量kg1.252.55125125祛码压力/MPa510205102551025数量/块121112191231总质量(带祛码)Zkg110150210准确度等级0.05级/0.02级/0.01级/0.005级0.05级/0.02级/0.01级0.05级/0.02级/0.01级工作介质癸二酸二(2-乙基己基)酯接表螺纹规格M201.5尺寸规格mm750600390
