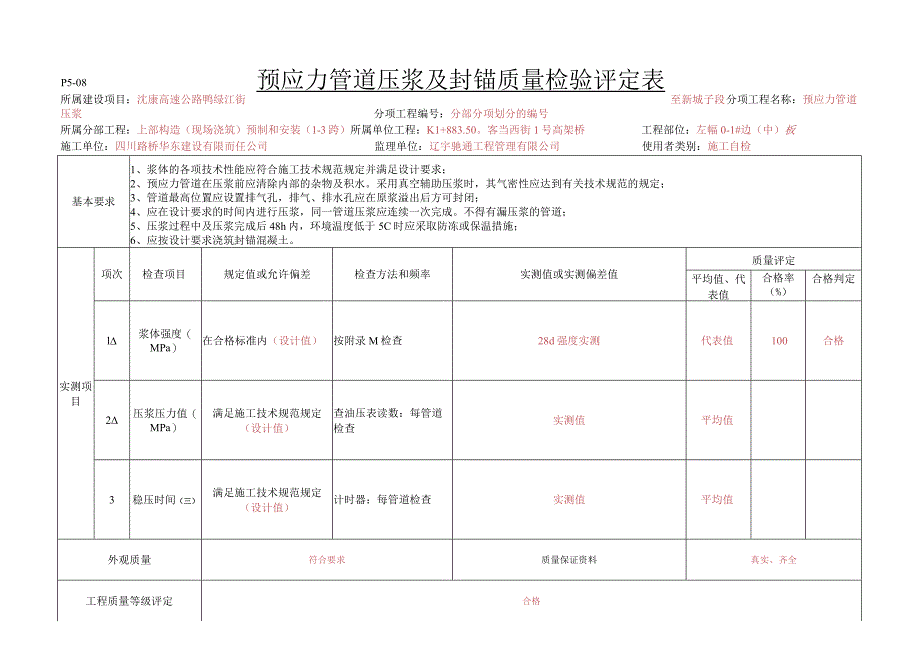

1、P5-08预应力管道压浆及封锚质量检验评定表所属建设项目:沈康高速公路鸭绿江街至新城子段分项工程名称:预应力管道压浆分项工程编号:分部分项划分的编号所属分部工程:上部构造(现场浇筑)预制和安装(1-3跨)所属单位工程:K1+883.50。客当西街1号高架桥工程部位:左幅0-1#边(中)板施工单位:四川路桥华东建设有限而任公司监理单位:辽宇驰通工程管理有限公司使用者类别:施工自检基本要求1、浆体的各项技术性能应符合施工技术规范规定并满足设计要求;2、预应力管道在压浆前应清除内部的杂物及积水。采用真空辅助压浆时,其气密性应达到有关技术规范的规定;3、管道最高位置应设置排气孔,排气、排水孔应在原浆溢
2、出后方可封闭;4、应在设计要求的时间内进行压浆,同一管道压浆应连续一次完成。不得有漏压浆的管道;5、压浆过程中及压浆完成后48h内,环境温度低于5C时应采取防冻或保温措施;6、应按设计要求浇筑封锚混凝土。实测项目项次检查项目规定值或允许偏差检查方法和频率实测值或实测偏差值质量评定平均值、代表值合格率(%)合格判定l浆体强度(MPa)在合格标准内(设计值)按附录M检查28d强度实测代表值100合格2压浆压力值(MPa)满足施工技术规范规定(设计值)查油压表读数:每管道检查实测值平均值3稳压时间(三)满足施工技术规范规定(设计值)计时器:每管道检查实测值平均值外观质量符合要求质量保证资料真实、齐全

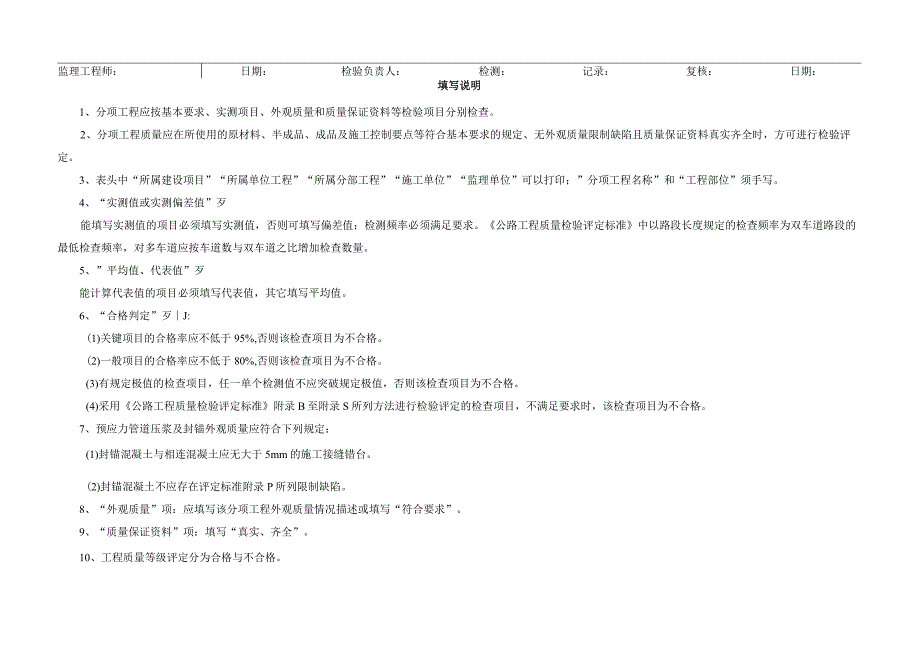

3、工程质量等级评定合格监理工程师:日期:检验负责人:检测:记录:复核:日期:填写说明1、分项工程应按基本要求、实测项目、外观质量和质量保证资料等检验项目分别检查。2、分项工程质量应在所使用的原材料、半成品、成品及施工控制要点等符合基本要求的规定、无外观质量限制缺陷且质量保证资料真实齐全时,方可进行检验评定。3、表头中“所属建设项目”“所属单位工程”“所属分部工程”“施工单位”“监理单位”可以打印;”分项工程名称”和“工程部位”须手写。4、“实测值或实测偏差值”歹能填写实测值的项目必须填写实测值,否则可填写偏差值;检测频率必须满足要求。公路工程质量检验评定标准中以路段长度规定的检查频率为双车道路段
4、的最低检查频率,对多车道应按车道数与双车道之比增加检查数量。5、”平均值、代表值”歹能计算代表值的项目必须填写代表值,其它填写平均值。6、“合格判定”歹J:(1)关键项目的合格率应不低于95%,否则该检查项目为不合格。(2)一般项目的合格率应不低于80%,否则该检查项目为不合格。(3)有规定极值的检查项目,任一单个检测值不应突破规定极值,否则该检查项目为不合格。(4)采用公路工程质量检验评定标准附录B至附录S所列方法进行检验评定的检查项目,不满足要求时,该检查项目为不合格。7、预应力管道压浆及封锚外观质量应符合下列规定:(1)封锚混凝土与相连混凝土应无大于5mm的施工接缝错台。(2)封锚混凝土不应存在评定标准附录P所列限制缺陷。8、“外观质量”项:应填写该分项工程外观质量情况描述或填写“符合要求”。9、“质量保证资料”项:填写“真实、齐全”。10、工程质量等级评定分为合格与不合格。
