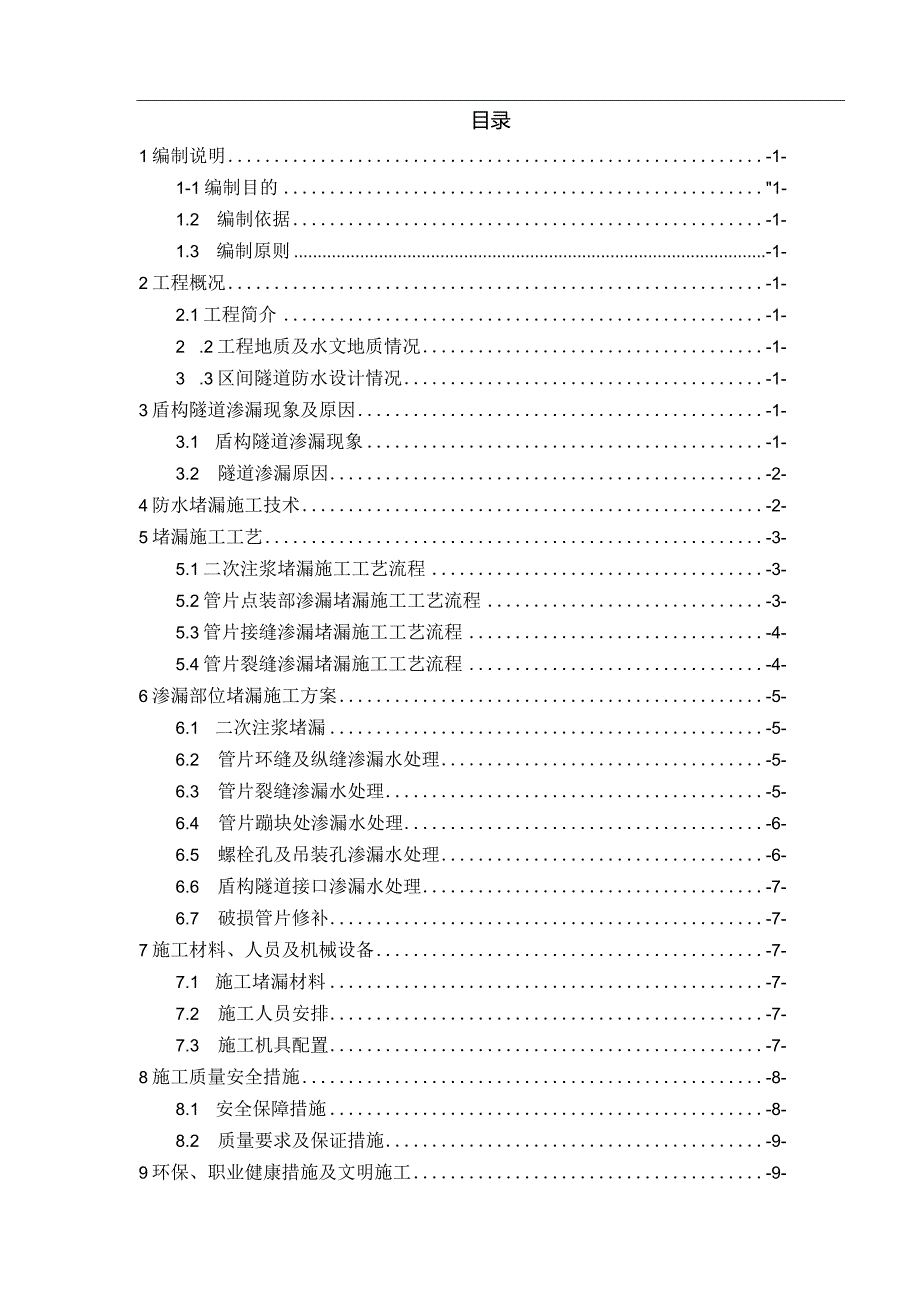

1、目录1编制说明-1-1-1编制目的1-1.2 编制依据-1-1.3 编制原则-1-2工程概况-1-2.1工程简介-1-2 .2工程地质及水文地质情况-1-3 .3区间隧道防水设计情况-1-3盾构隧道渗漏现象及原因-1-3.1 盾构隧道渗漏现象-1-3.2 隧道渗漏原因-2-4防水堵漏施工技术-2-5堵漏施工工艺-3-5.1二次注浆堵漏施工工艺流程-3-5.2管片点装部渗漏堵漏施工工艺流程-3-5.3管片接缝渗漏堵漏施工工艺流程-4-5.4管片裂缝渗漏堵漏施工工艺流程-4-6渗漏部位堵漏施工方案-5-6.1 二次注浆堵漏-5-6.2 管片环缝及纵缝渗漏水处理-5-6.3 管片裂缝渗漏水处理-5-

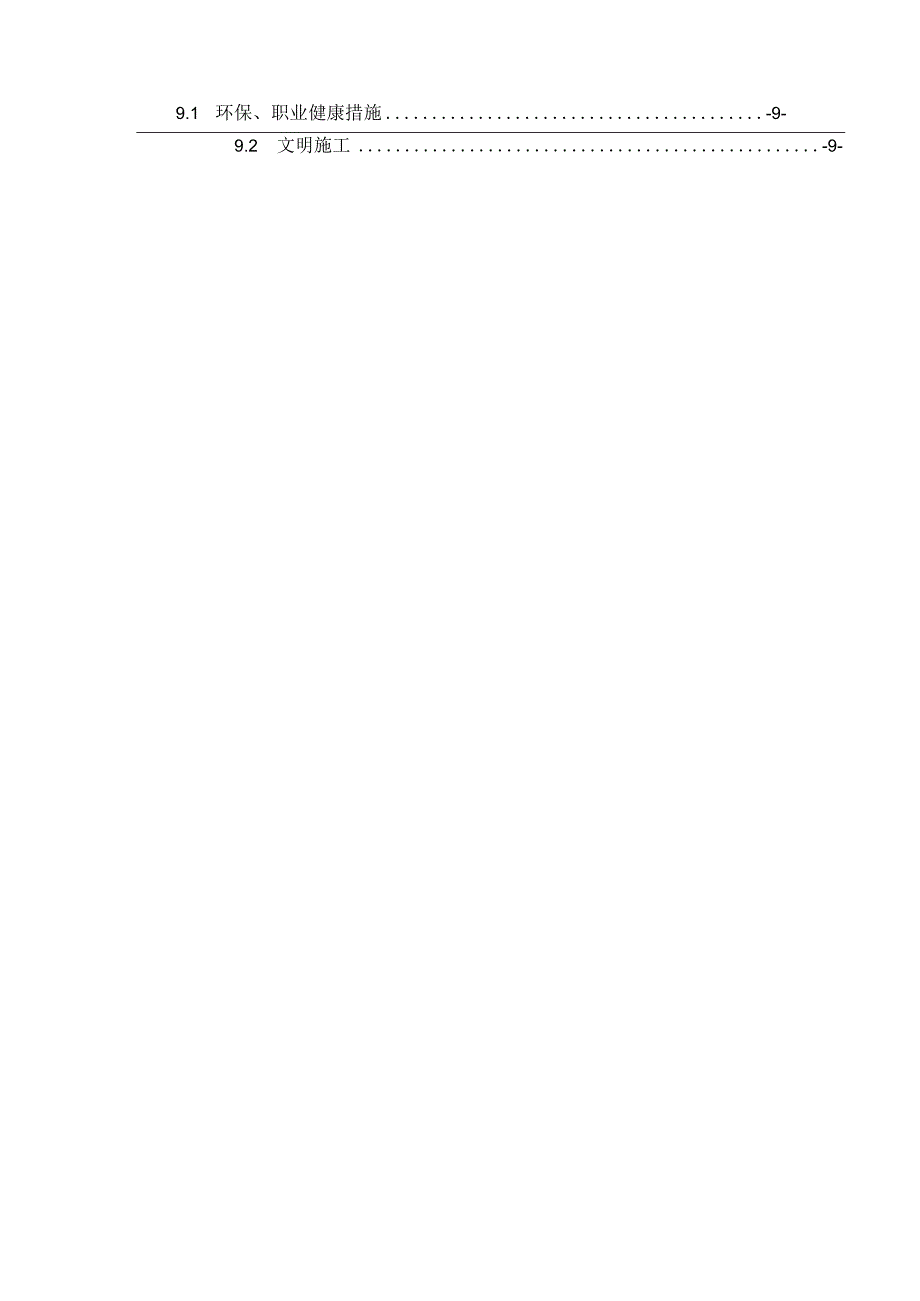

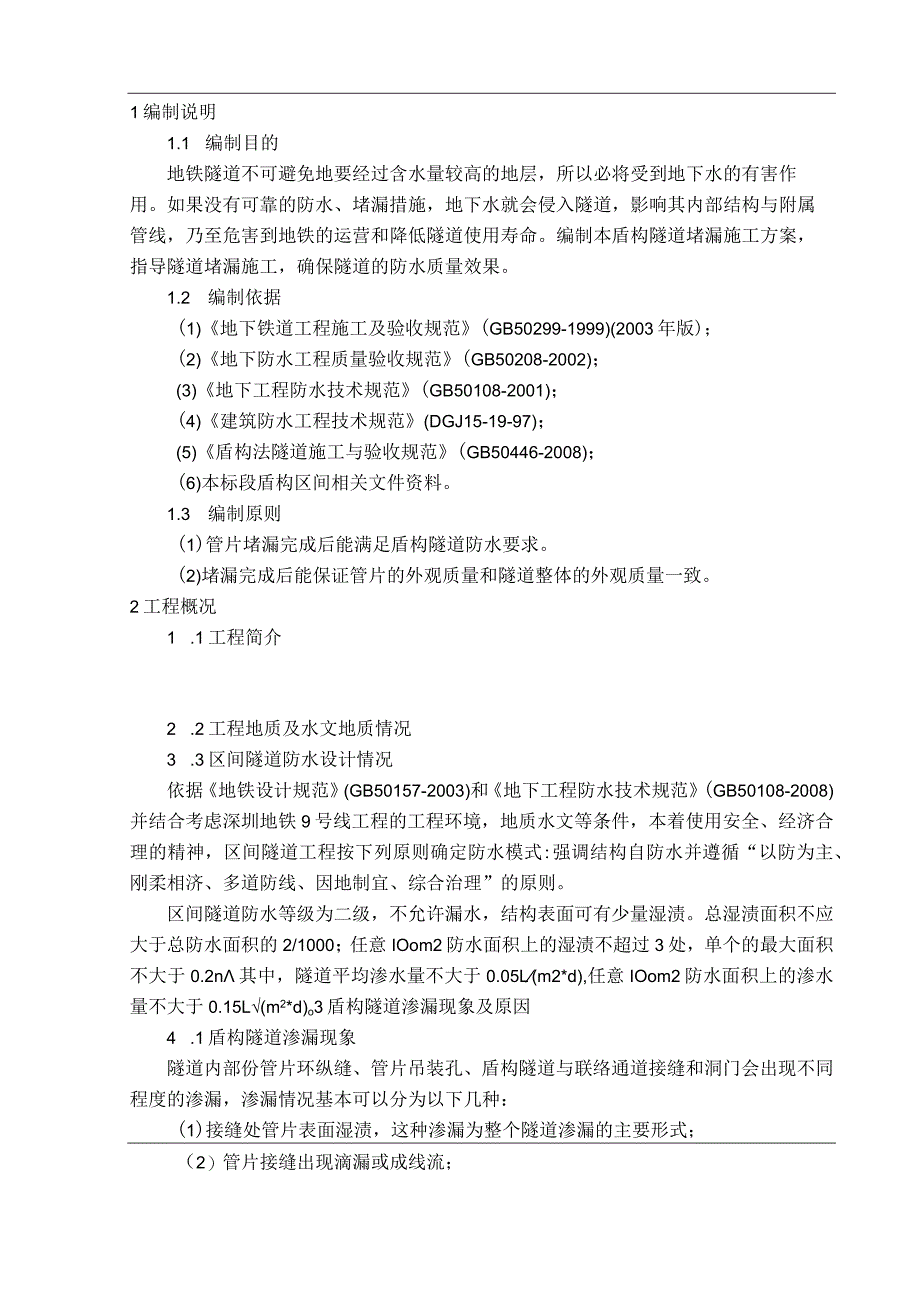

2、6.4 管片蹦块处渗漏水处理-6-6.5 螺栓孔及吊装孔渗漏水处理-6-6.6 盾构隧道接口渗漏水处理-7-6.7 破损管片修补-7-7施工材料、人员及机械设备-7-7.1 施工堵漏材料-7-7.2 施工人员安排-7-7.3 施工机具配置-7-8施工质量安全措施-8-8.1 安全保障措施-8-8.2 质量要求及保证措施-9-9环保、职业健康措施及文明施工-9-9.1 环保、职业健康措施-9-9.2 文明施工-9-1编制说明1.1 编制目的地铁隧道不可避免地要经过含水量较高的地层，所以必将受到地下水的有害作用。如果没有可靠的防水、堵漏措施，地下水就会侵入隧道，影响其内部结构与附属管线，乃至危害到
3、地铁的运营和降低隧道使用寿命。编制本盾构隧道堵漏施工方案，指导隧道堵漏施工，确保隧道的防水质量效果。1.2 编制依据(1)地下铁道工程施工及验收规范(GB50299-1999)(2003年版)；(2)地下防水工程质量验收规范(GB50208-2002)；(3)地下工程防水技术规范(GB50108-2001)；(4)建筑防水工程技术规范(DGJ15-19-97)；(5)盾构法隧道施工与验收规范(GB50446-2008)；(6)本标段盾构区间相关文件资料。1.3 编制原则(1)管片堵漏完成后能满足盾构隧道防水要求。(2)堵漏完成后能保证管片的外观质量和隧道整体的外观质量一致。2工程概况1 .1工
4、程简介2 .2工程地质及水文地质情况3 .3区间隧道防水设计情况依据地铁设计规范(GB50157-2003)和地下工程防水技术规范(GB50108-2008)并结合考虑深圳地铁9号线工程的工程环境，地质水文等条件，本着使用安全、经济合理的精神，区间隧道工程按下列原则确定防水模式:强调结构自防水并遵循“以防为主、刚柔相济、多道防线、因地制宜、综合治理”的原则。区间隧道防水等级为二级，不允许漏水，结构表面可有少量湿渍。总湿渍面积不应大于总防水面积的2/1000；任意IOom2防水面积上的湿渍不超过3处，单个的最大面积不大于0.2n其中，隧道平均渗水量不大于0.05L(m2*d),任意IOom2防水
5、面积上的渗水量不大于0.15L(m2*d)o3盾构隧道渗漏现象及原因4 .1盾构隧道渗漏现象隧道内部份管片环纵缝、管片吊装孔、盾构隧道与联络通道接缝和洞门会出现不同程度的渗漏，渗漏情况基本可以分为以下几种：(1)接缝处管片表面湿渍，这种渗漏为整个隧道渗漏的主要形式；（2）管片接缝出现滴漏或成线流；（3）管片吊装孔有渗漏；（4）管片因出现破损出现渗漏；（5）盾构隧道与联络通道和洞门接缝渗漏。3.2隧道渗漏原因（1）在管片生产过程中，设置密封垫的沟槽部位混凝土不密实有水泡、气泡、微裂纹等缺陷，管片拼装完成后，水从绕过密封垫，从水泡、气泡孔处渗漏进来。（2）由于密封垫粘贴质量不好或在粘贴密封垫后直接
6、下井拼装，在拼装过程中，密封垫部份脱落，两管片间密封垫挤压不密实，造成该处渗漏水。（3）在拼装过程中，管片发生了碰撞，使止水条脱落或断裂，使密封垫没有形成闭合的防水圈。（4）相邻管片止水密封垫不能完全密贴或者已错开。（5）止水密封垫上粘有泥土，在管片安装前未冲洗干净。（6）管片边角处破损处过深，止水密封垫未受挤压而起不到防水作业。（7）K块位纵缝过宽。（8）管片脱出盾尾以后，由于管片上浮，使管片错台量大于最大设计值IOmm,使相邻两管片间密封垫错开使有效接触面不够，造成管片渗漏水。（9）管片背后注浆的质量差、填充不密实，不能使围岩和衬砌整体协调受力，造成受力不均，局部变形过大，首道防水层失去作
7、用而引起渗漏水。（10）管片在运输、拼装过程中，受到挤压、碰撞，造成缺边掉角。（三）管片拼装质量差、螺栓未拧紧，造成接缝张开过大；手孔、注浆孔等薄弱部位封孔质量差，螺栓孔未加防水密封垫圈等。4防水堵漏施工技术（1）二次注浆堵漏：对于明显渗漏严重的管片，利用管片上的二次注浆孔，向管片背后压注双液浆进行堵漏。（2）管片点装部渗漏堵漏：采用压力注浆法，灌注改性环氧树脂浆液，环氧树脂胶泥缝外封闭处理；（3）管片接缝渗漏堵漏：采用压力注浆法，灌注超细水泥浆及改性环氧树脂浆液,环氧树脂胶泥缝外封闭处理；（4）管片裂缝渗漏堵漏：采用压力注浆法，灌注改性环氧树脂浆液，环氧树脂胶泥碎外封闭处理。5堵漏施工工艺5
8、.1二次注浆堵漏施工工艺流程图5-2管片点装部渗漏堵漏施工工艺流程图5.3管片接缝渗漏堵漏施工工艺流程图5-4管片裂缝渗漏堵漏施工工艺流程图6渗漏部位堵漏施工方案6.1二次注浆堵漏（1）堵漏前准备工作检查具体渗漏部位并做好相应记录。准备好堵漏工具：梯子、冲击钻、注浆头、卡子、阀门、注浆泵、导管、水桶、管钳、榔头等。准备好堵漏材料，普通硅酸盐水泥、水玻璃、自来水等。（2）双液浆的调制水泥浆的配比：水泥：水：水玻璃=15（60ml:108.4ml（水泥浆、水玻璃体积比为1：D0（3）堵漏时的操作顺序通过二次注浆对漏水、渗水比较严重的地方进行堵漏。装入注浆头一一用冲击钻开二次注浆口一一上好卡子一一将
9、卡子与注浆机出浆口连接一一开机进行注浆。注浆完毕，拆卸机具：关闭注浆机一一关闭注浆头阀一一管路泄压一一先泄水玻璃液压，再泄水泥浆液压一一从管片上卸下注浆管（注浆头保留不动）一一用清水洗管路一一拆卸管路一一拆卸注浆头和阀门一一旋紧注浆孔管塞（注浆管塞装上密封圈）。注浆结束后，要进行清理饰面，进行验收。堵漏过程中要控制好二次注浆的压力（理论为0.10.4MPa）和二次注浆的注浆量，确认管片没有漏水渗水后方可停止。6.2管片环缝及纵缝渗漏水处理（1）用钢丝刷清出环缝及纵缝缝隙内的浮泥、泥垢。（2）查清渗漏的部位，在渗漏部位两端钻终止孔，孔径0.6cm,孔深至管片密封垫位置。（3）压入环氧乳液防水胶泥
10、（TN胶），封终止孔；（4）对拼缝按35Cm的距离布注浆孔，并插入8mm的铝管，铝管埋入深度20cm,采用乳氯丁胶乳胶水泥砂浆封缝嵌缝埋管；（5）注入改性环氧化学灌浆液，依次注浆，注浆压力0.40.5MPa,达到压力后闭管待凝。（6）闭管待凝812小时后进行检查孔口管，如孔口管不饱满时，进行二次或多次重复注浆，以确保注浆质量。（7）待凝结后拆除铝管做缝面修饰处理，以确保管片结构的质量和外观要求。6.3管片裂缝渗漏水处理（1）清除积水及碳酸钙粘附物，检查渗漏源，并做好标记。(2)铲除找平层直至原混凝土面，以裂缝为中心，左右各宽50mm。(3)凿U型槽，从裂缝向左右两侧各宽20mm、深50mm。(
11、4)化学处理施工混凝土面，要求牢固、无积水、无杂物。(5)筑造压力注浆系统，间距300400mm,用速硬微膨胀水泥封闭，待12h固化后，将高压灌浆管道连接到灌浆机上试压。(6)经压力测试密封合格后，将改性环氧树脂补强浆液按配比配好并放入灌浆机中，渐进加压使缝隙空腔内充满浆液。(7)当相邻灌浆嘴冒浆后结束注浆，并迅速将高压灌浆胶管扎好以防浆液外溢，如此反复操作直至完成所有孔的灌浆为止；12h后检查整体堵漏效果。(8)在混凝土面涂刷化学处理剂，要涂刷均匀，不得漏刷，保持3h以上。(9)施工环氧胶泥密封层，修复饰面层，整体检查验收。6.4管片蹦块处渗漏水处理(1)清除蹦块和松动的混凝土碎屑，查找渗漏
12、位置并进行钻孔。(2)钻孔后埋入小8mm铝管，铝管埋入深度20cm,采用LB-7氯丁胶乳水泥砂浆封孔埋管。(3)采用改性环氧灌浆液进行注浆，注浆压力0.40.5MPa,达到压力后闭管待凝。(4)待凝812小时后进行检查孔口泡管，不饱满的进行二次或多次注浆，至到泡管浆液饱满。(5)待凝37天后拆管，清除嵌填凸出的封闭水泥，用LB-21环氧胶泥填补混凝土至基面。对基面进行处理，以确保管片外观符合要求。6.5螺栓孔及吊装孔渗漏水处理(1)卸松螺栓孔的螺帽。(2)清除螺栓孔中的浮泥、泥垢、锈迹。(3)用氯丁胶乳聚合物水泥砂浆封闭一端出口，并从另一端出口插入小铝管(68mm)用氯丁胶乳聚合物水泥砂浆封闭
13、。(4)在相应的拼缝对应螺栓两边，钻终止孔，孔径12mm,孔深到管片密封垫。(5)采用改性环氧化学灌浆液进行注浆，注浆压力0.30.4MPa.(6)待凝812小时后进行检查孔口泡管，不饱满的进行二次或多次注浆，至到泡管浆液饱满。(7)待凝57天后拆管，清除嵌填凸出的封闭水泥，用LB-21环氧胶泥填补混凝土至基面涂上LB-7氯丁胶乳水泥砂浆，安装对接螺检帽，更换胶圈(采用氯化聚乙烯橡胶垫)。(8)对螺栓孔位置的管片进行修复，以确保管片结构的质量和外观要求。(9)对吊装孔采用双快水泥砂冰对吊装孔进行封堵，封堵完后拧上逆料螺堵，交管片残留的水泥浆清理干净。6.6 盾构隧道接口渗漏水处理盾构隧道接口出
14、现渗水，主要是由于混凝土不密实，施工缝未处理好及防水层局部有破扣损等原因造成的，水源主要是为洞身穿越围岩的基岩裂隙水，针对这种象采用改性环氧化学灌浆液对裂缝及混凝土不密实部位进行灌浆，并用速凝微膨胀水泥快速封口的放法进行补强、补漏。施工方案如下：（1）仔细观察接口施工缝及裂缝渗漏水位置，并用符号作上标记，然后沿渗水缝凿成约6cm深和5cm宽的V型灌浆槽缝。（2）对缝隙内表面松散的污泥清理干净，再用钢丝刷将基面冲洗干净，直至板裂缝全部裸露，待下一道工序施工。（3）在己清理干净的V型槽内布置灌浆咀，每米布三个，灌浆咀直径为8mm铝管，然后用速凝微膨胀水泥浆（0.5:1）用力封堵于灌浆槽上。（4）利
15、用预埋好的灌浆咀接上灌浆机，将浆改性环氧化学灌浆材料徐徐注入灌浆机的容器中，慢慢手动加压，注浆压力控制在0.4MPa内，注浆完成后，迅速将灌浆管绕成S状扎住，以防浆液流出。竖缝灌浆应从下而上进行灌注，中间不允许间断。（5）灌浆24小时后方可拔出浆灌浆咀，用1：2.5水泥砂浆找平复原，以保证接缝的外观。6.7 破损管片修补管片修补具体见管片修补方案。7施工材料、人员及机械设备7.1施工堵漏材料盾构隧道堵漏施工用到的材料如下：（1）水泥、砂子；（2）水玻璃液；（3）速硬微膨胀水泥；（4）改性环氧化学灌浆液；（5）氯丁胶乳；（6）环氧乳液防水胶泥；（7）维尼龙聚合物防水胶泥掺合剂；（8）超细水泥。7.2施工人员安排（1）技术负责人1人，全面负责施工技术、质量管理；（2）安全员1人，负责安全
