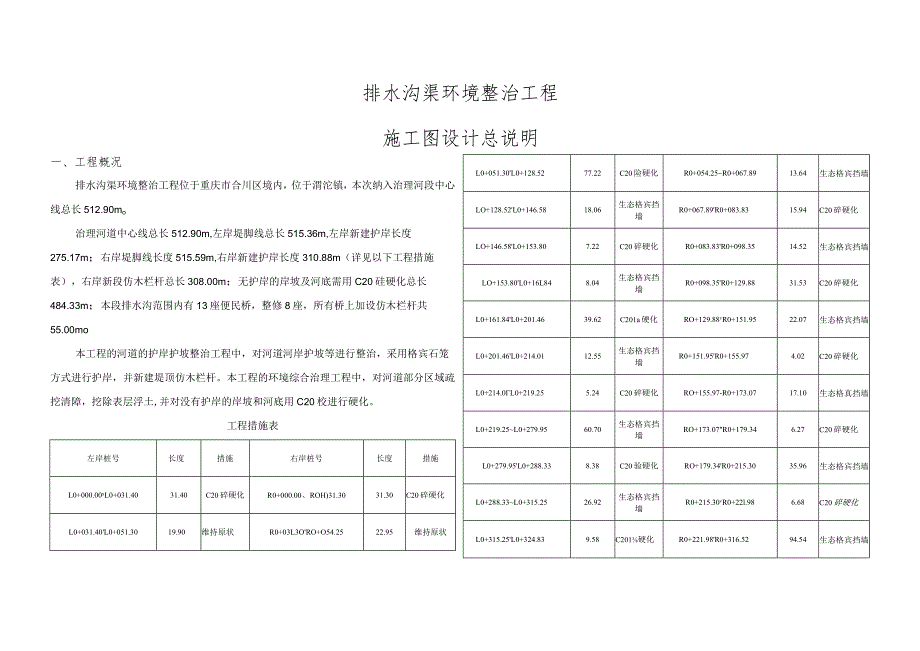

1、排水沟渠环境整治工程施工图设计总说明一、工程概况排水沟渠环境整治工程位于重庆市合川区境内，位于渭沱镇，本次纳入治理河段中心线总长512.90mo治理河道中心线总长512.90m,左岸堤脚线总长515.36m,左岸新建护岸长度275.17m；右岸堤脚线长度515.59m,右岸新建护岸长度310.88m（详见以下工程措施表），右岸新段仿木栏杆总长308.00m；无护岸的岸坡及河底需用C20硅硬化总长484.33m；本段排水沟范围内有13座便民桥，整修8座，所有桥上加设仿木栏杆共55.00mo本工程的河道的护岸护坡整治工程中，对河道河岸护坡等进行整治，采用格宾石笼方式进行护岸，并新建堤顶仿木栏杆。本
2、工程的环境综合治理工程中，对河道部分区域疏挖清障，挖除表层浮土,并对没有护岸的岸坡和河底用C20校进行硬化。工程措施表左岸桩号长度措施右岸桩号长度措施L0+000.00xL0+031.4031.40C20碎硬化R0+000.00、ROH)31.3031.30C20碎硬化L0+031.40L0+051.3019.90维持原状R0+03L3ORO+O54.2522.95维持原状L0+051.30L0+128.5277.22C20险硬化R0+054.25R0+067.8913.64生态格宾挡墙LO+128.52L0+146.5818.06生态格宾挡墙R0+067.89R0+083.8315.94C2
3、0碎硬化LO+146.58L0+153.807.22C20碎硬化R0+083.83R0+098.3514.52生态格宾挡墙LO+153.80L0+16L848.04生态格宾挡墙R0+098.35R0+129.8831.53C20碎硬化L0+161.84L0+201.4639.62C201a硬化RO+129.88vR0+151.9522.07生态格宾挡墙L0+201.46L0+214.0112.55生态格宾挡墙R0+151.95R0+155.974.02C20碎硬化L0+214.0L0+219.255.24C20碎硬化RO+155.97-R0+173.0717.10生态格真挡墙L0+219.25
4、L0+279.9560.70生态格宾挡墙RO+173.07R0+179.346.27C20碎硬化L0+279.95L0+288.338.38C20验硬化RO+179.34R0+215.3035.96生态格宾挡墙L0+288.33L0+315.2526.92生态格宾挡墙R0+215.30vR0+22l.986.68C20碎硬化L0+315.25L0+324.839.58C201硬化R0+221.98R0+316.5294.54生态格宾挡墙L0+324.83L0+349.OO24.17生态格宾挡墙R0+316.52R0+352.7736.25C20碎硬化L0+349.00vL0+362.8813.

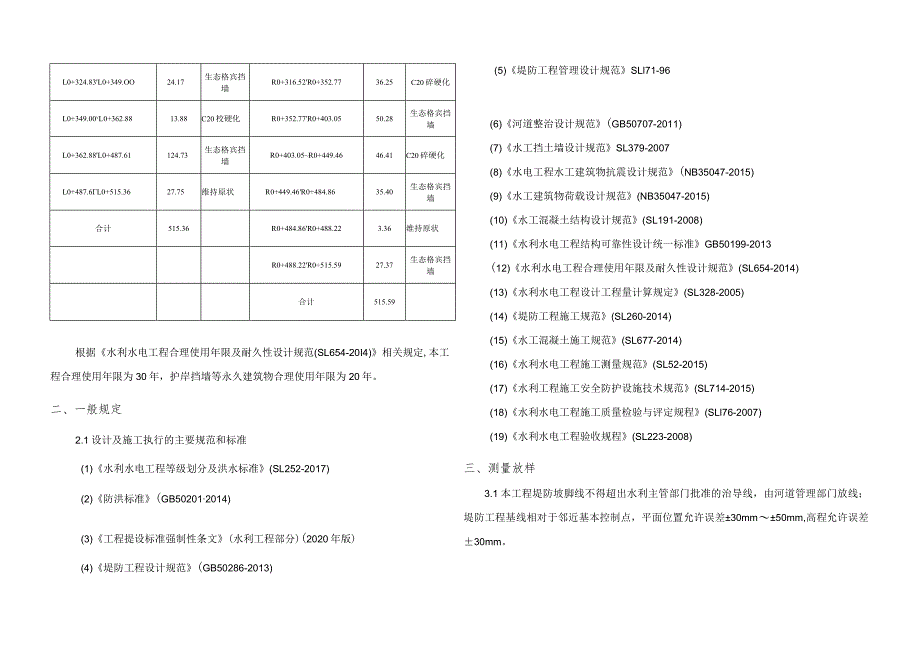

5、88C20校硬化R0+352.77R0+403.0550.28生态格宾挡墙L0+362.88L0+487.61124.73生态格宾挡墙R0+403.05R0+449.4646.41C20碎硬化L0+487.6L0+515.3627.75维持原状R0+449.46R0+484.8635.40生态格宾挡墙合计515.36R0+484.86R0+488.223.36维持原状R0+488.22R0515.5927.37生态格宾挡墙合计515.59根据水利水电工程合理使用年限及耐久性设计规范(SL654-20I4)相关规定,本工程合理使用年限为30年，护岸挡墙等永久建筑物合理使用年限为20年。二、一般规
6、定2.1设计及施工执行的主要规范和标准(1)水利水电工程等级划分及洪水标准(SL252-2017)(2)防洪标准(GB502012014)(3)工程提设标准强制性条文(水利工程部分)(2020年版)(4)堤防工程设计规范(GB50286-2013)(5)堤防工程管理设计规范SLl71-96(6)河道整治设计规范(GB50707-2011)(7)水工挡土墙设计规范SL379-2007(8)水电工程水工建筑物抗震设计规范(NB35047-2015)(9)水工建筑物荷载设计规范(NB35047-2015)(10)水工混凝土结构设计规范(SL191-2008)(11)水利水电工程结构可靠性设计统一标准
7、GB50199-2013(12)水利水电工程合理使用年限及耐久性设计规范(SL654-2014)(13)水利水电工程设计工程量计算规定(SL328-2005)(14)堤防工程施工规范(SL260-2014)(15)水工混凝土施工规范(SL677-2014)(16)水利水电工程施工测量规范(SL52-2015)(17)水利工程施工安全防护设施技术规范(SL714-2015)(18)水利水电工程施工质量检验与评定规程(SLl76-2007)(19)水利水电工程验收规程(SL223-2008)三、测量放样3.1本工程堤防坡脚线不得超出水利主管部门批准的治导线，由河道管理部门放线；堤防工程基线相对于邻

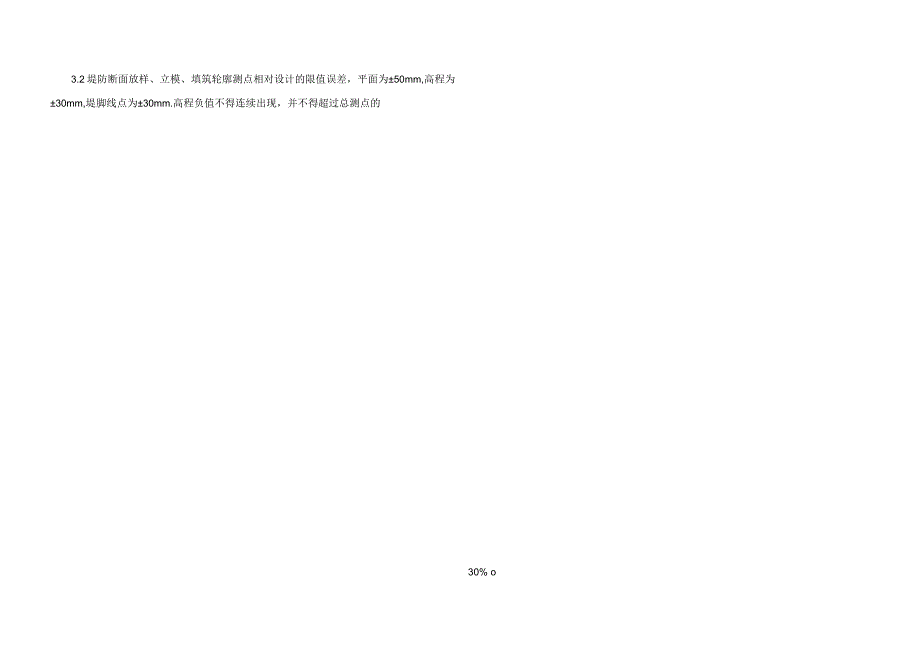

8、近基本控制点，平面位置允许误差30mm50mm,高程允许误差30mm。30% o3.2堤防断面放样、立模、填筑轮廓测点相对设计的限值误差，平面为50mm,高程为30mm,堤脚线点为30mm.高程负值不得连续出现，并不得超过总测点的住，为防止薄膜脱落，在上部及底部均应搭盖不少于80cm,同时在土中插适当锚筋连接，在坡脚设排水沟。冲沟、场地散水应集中排入临时排水管排出施工区外；软基开挖应避开雨季施工。格宾护脚基础开挖中顺河流方向可根据地形、地质情况开挖成斜坡状，并与挡墙分缝位置一致；格宾护脚置于粉质粘土上，采用大块石换填50Cm厚，地基承载力大于120kpa,如不满足需加大换填深度，当达到设计要求
9、后才能进行下一步施工；当地质情况与设计不符合时，应会同有关单位及时研究处理。（2）基础开挖应从上而下进行，开挖坡比根据设计图纸和结合现场实际情况决定，并应切实注意施工安全。严禁自下而上或采取倒悬的开挖方法。开挖结合排水考虑，排水沟逐层领先。基坑积水应及时抽排，有泉眼出露应作排引处理，不得随意填埋，以确保工程质量。（3）建基面上不得有倒悬坡、陡坎尖角；结构面上的泥土、锈斑、钙膜、破碎和松动岩块以及不符合质量要求的岩体等均必须采用人工清除或处理。（4）堤基不允许欠挖，开挖面应严格控制平整度。为确保堤体的稳定，堤基不允许开挖成向河床倾斜的顺坡。（5）堤身基础处理本工程治理范围位于河道沿线两岸，两岸树
10、木较多，杂草丛生，局部垃圾成片，经过多年后，腐殖物较多，表层土较差，故在岸坡进行堤身回填前需进行清表，清表至原状土，清表平均厚度按0.2m计算，同时为方便堤身碾压，需对岸坡不规则区域进行平整，平整岸坡后，分层碾压密实，达到设计参数要求。5.2基础面的清理及处理（1）地基开挖达到建基面，必须对基础面进行认真地清理及处理。3.3本工程桩号的放样允许偏差为20mm四、筑堤材料4.1 开工前施工单位应对料场位置、开挖范围、开采条件以及可开采量等进行现场核查。4.2 淤泥土、有机质土、膨胀土、建筑垃圾、分散性粘土等特殊土料不得用于本工程堤身填筑。砌石料以及混凝土施工所用的石料、砂（砾）料质量应符合水利水
11、电工程天然建筑材料勘察规程的要求。拌制混凝土和水泥砂浆的水泥、砂石骨料、水、外加剂的质量应符合水工混凝土施工规范的规定。4.3 开采或选购的块石料除应满足岩性、强度等性能指标外，砌筑用石料的形状、尺寸和块重，还应满足以下质量标准。石料形状尺寸质量标准项目块石形状上下两面平行，大致平整，无尖角、薄边尺寸块厚大于20Cm岩质砂岩饱和单轴抗压强度不小于30Mpa五、施工技术要求5.1 、堤基开挖与处理（1）基础开挖均应在枯水期进行，基础开挖应避免危及相邻建筑物和构筑物的安全；地质物理参数粉质粘土临时开挖坡比推荐采用1:0.75,避免大面积开挖，减少植被破坏，尽量减少临时开口线范围。本次临时开挖坡比采
12、用1:0.75（根据实际情况可作调整），严格禁止在基坑边坡坡顶l2m范围堆放材料、土方和其他重物以及停置或行驶较大的施工机械。做好临时排水措施，坡面采用铺塑料薄膜，在坡顶用残压(2)清理建筑物软土地基时，应将地面上的草皮、竹、木、树根、乱石、淤泥、腐植土、泥炭及各种建筑物全部清除。对坡残积物滑坡体等应予以清除，不能作为堤身回填料。(3)基础面上的松动岩块和破碎岩石以及不符合质量要求的岩体，必须清除或处理。(4)开挖之后基础暴露出来的裂隙、断层破碎带、溶洞、岩穴、软弱夹层等不良地质问题，应及时通知设计，并按设计要求认真处理。(5)基础工程属隐蔽工程。基础处理结束后，必须及时通知有关方面进行基础检
13、查验收。未经验收签证，施工单位不得进行下一道工序的作业。5.3 堤身填筑材料及质量控制(1)本工程采用优质的开挖料进行碾压回填，回填料施工参数见下表：回填料参数表填料设计要求现场质量检测类别含石率(%)最大粒径实标压指干容重(KNm3)粘聚力(kpa)试验项目取样试验次开挖料240不超过30Cm20.9119.05干密度压实度数每层、每压于3于(2)选用土石料不得含有植物根茎、砖瓦垃圾等杂质，应符合水利水电工程天然要筑材料相关规程及水工施工规范的要求。(3)开工前施工单位应对料场位置、开挖范围储量和开采条件进行现场核实,其指标应复核设计及相关规范要求。(4)应按设计要求将填筑料铺到规定位置，严
14、禁将淤泥质图、杂质土、建筑及生活垃圾等有机质用作填筑材料。(5)堤身填筑土石料要求级配良好，含石量不小于40%,要求水溶盐含量小于8%,压实度不得低于0.91,碾压干容重不小于19.0KN?,最大粒径不超过30cm。(6)填筑前应根据工程特点、填料种类、设计压实系数、施工条件和施工机具进行现场碾压试验，并确定含水量控制范围，确定铺土厚度、碾压速度和压实遍数等施工参数，以满足设计指标要求。(7)施工中必须严格控制经碾压试验确定的压实参数，压实合格后才准铺筑上层填料，堤体填筑力要求全断面平行上升，分段填筑时，每层接缝处应作成斜坡形，碾迹重叠21m。上下层分段位置应错开，错缝距离不小于1m。(8)施工中必须严格按设计要求进行填筑。墙后填料振动碾压不得对挡墙造成影响，振动碾压实不到的岸边和边角部位，应填筑1.5m宽的细料，使用打夯机夯实。(9)对占压堤身断面临时坡道作缺口处理时，应将已板结老土刨松与新铺料统一进行分层碾压。(10)地面高低不平时，应按水平分层由低向高逐层填筑，不得顺坡铺填：当基底为耕地或松土，应压实后再填筑。(11)分段填筑时应防漏压、欠压及过压，上下层分段接缝位置应错开至少500mmo(12)碾压机械行走方向应平行与堤轴线，并应控制其行进速度；平碾和振动碾2Kmh,对机械碾压不到的部位，
