1、第一节锤击预应力管桩一、编制依据建筑工程施工质量验收统一标准(GB50300-2001)建筑工程施工质量评价标准(GB/T50375-2006)建设工程项目管理规范(GB/T50326-2006)建筑地基基础工程施工质量验收规范(GB50202-2002)建筑桩基技术规范(JGJ94-2008)建筑基桩检测技术规范(JGJ106-2003)建筑地基基础检测规范(DBJ-1560-2008)预应力钢筋混凝土管桩施工技术规程(YBJ235-91)岩土工程验收和质量评定标准(YB9010-98)混凝土结构设计规范(GB50010-2002)混凝土结构工程施工质量验收规范(GB50204-2002钢筋
2、焊接及验收规程(JGJ18-2003)混凝土外加剂应用技术规范(GB50119-2003)混凝土用水标准(JGJ63-2006)普通混凝土配合比设计规程(JGJ55-2000)建筑施工安全检查标准(JGJ59-99)建筑机械使用安全技术规范(JGJ33-2001)建筑企业安全生产评价标准(JGJ/T77-2003、J278-2003)建筑施工现场环境与卫生标准(JGJl46-2004)施工现场临时用电安全技术规范(JGJ46-2005)建筑机械使用安全技术规程(JGJ33-2001)建筑地基处理技术规范(JGJ792002)建筑地基处理技术规范)(DBJ-13-*-2005)预应力混凝土管桩(

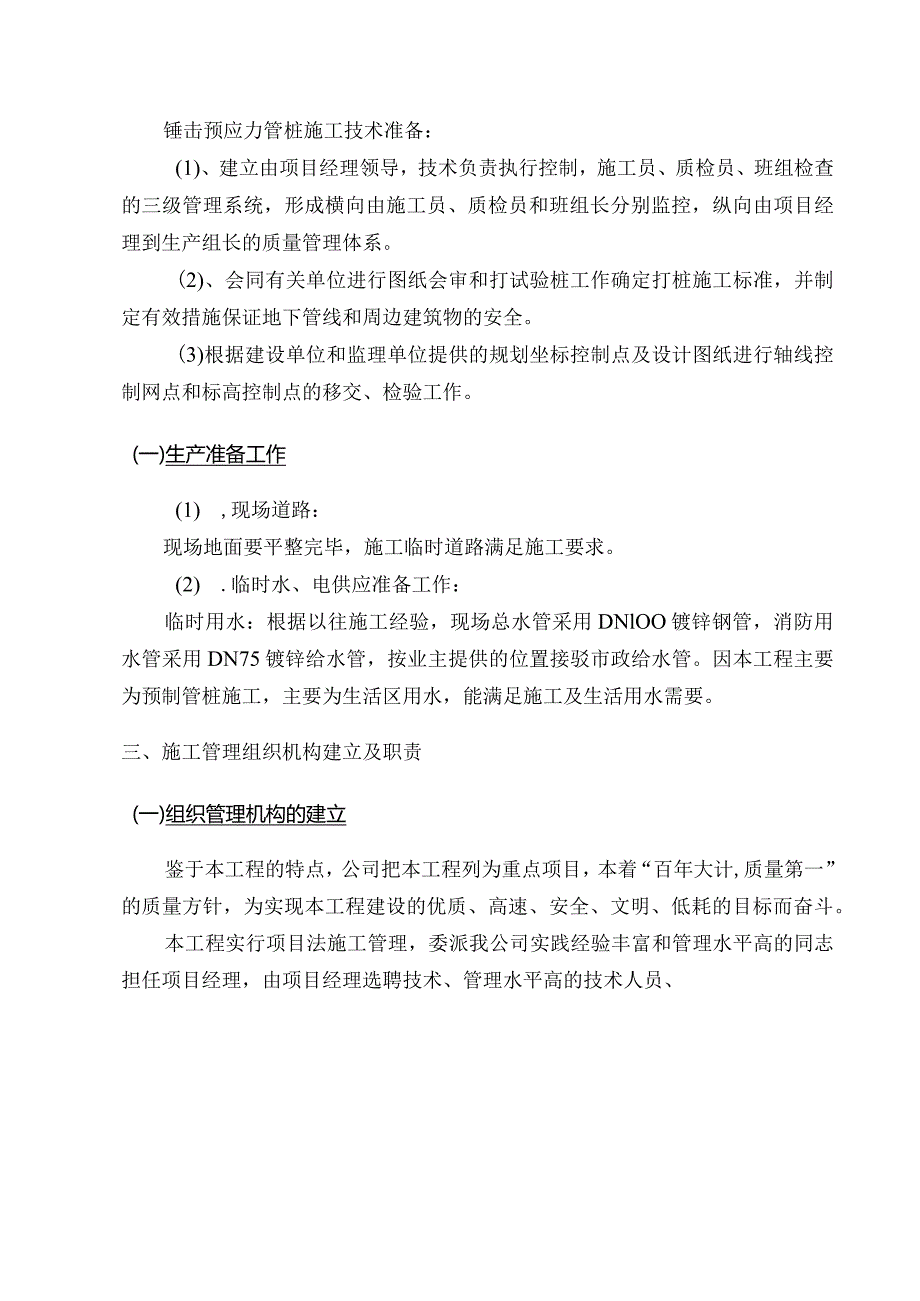

3、IoG409)二、施工准备工作(一)技术准备工作锤击预应力管桩施工技术准备：(1)、建立由项目经理领导，技术负责执行控制，施工员、质检员、班组检查的三级管理系统，形成横向由施工员、质检员和班组长分别监控，纵向由项目经理到生产组长的质量管理体系。(2)、会同有关单位进行图纸会审和打试验桩工作确定打桩施工标准，并制定有效措施保证地下管线和周边建筑物的安全。(3)根据建设单位和监理单位提供的规划坐标控制点及设计图纸进行轴线控制网点和标高控制点的移交、检验工作。(一)生产准备工作(1) ,现场道路：现场地面要平整完毕，施工临时道路满足施工要求。(2) .临时水、电供应准备工作：临时用水：根据以往施工经
4、验，现场总水管采用DNlOO镀锌钢管，消防用水管采用DN75镀锌给水管，按业主提供的位置接驳市政给水管。因本工程主要为预制管桩施工，主要为生活区用水，能满足施工及生活用水需要。三、施工管理组织机构建立及职责(一)组织管理机构的建立鉴于本工程的特点，公司把本工程列为重点项目，本着“百年大计,质量第一”的质量方针，为实现本工程建设的优质、高速、安全、文明、低耗的目标而奋斗。本工程实行项目法施工管理，委派我公司实践经验丰富和管理水平高的同志担任项目经理，由项目经理选聘技术、管理水平高的技术人员、管理人员、专业工长组建项目部。项目管理层由项目经理、项目副经理、技术主管、质量主管、安全主管、材料主管和工
5、程质量组成员组成，在建设单位、监理单位、质量和安全监督单位和公司的指导下，负责对本工程的工期、质量、安全、成本等实施计划、组织、协调、控制和决策,对各生产施工要素实施全过程的动态管理。详见项目组织管理机构及职能图。后勤管理组安全管理组各施工班组(一)本项目管理机构及人员的主要职责(一)、项目经理部项目经理部由一个项目经理、一个项目技术负责人、一个项目副经理、一个安全主任组成，负责本项目的全部施工管理工作。1、项目经理岗位A强化管理，争创效益：对项目的人、财、物进行科学管理，加强成本核算，实行成本否决，教育全体人员节约开支，厉行节约，精打细算，努力降低物资和人工消耗。B讲求质量，重视安全：精心组
6、织，严格把关，顾全大局，不为自身和小团体的利益而降低对工程质量的要求。加强保护措施，对国家财产和施工人员的生命安全高度负责，不违章指挥，及时发现并坚决制止违章作业，检查和消除各类事故隐患。C、主持全面工作，贯彻上级指示，协调各方关系。D、组织编制、实施工地生产计划、保证按时、按质完成施工任务。E、做好职工思想教育和组织新工人培训工作。F、布置、协调、检查“六大员”的工作，狠抓质量，确保安全。G、及时处理安全、质量事故，对重大事故提出处理意见，并履行上报和审批手续。H、加强管理，并按劳分配，调动工人积极性、创造性、提高劳动生产率和经济效益。2、项目技术负责人A、全面主持本项目的技术工作B、贯彻规
7、范、标准、规程的实施，收集、整理有关施工情况，同时推广新技术、新工艺。C、准备参加图纸会审，技术交底、制定施工方案，落实技术措施。D、对本项目的质量规划进行管理，保证质量目标的实现，同时处理现场各项技术问题。3、项目副经理A、负责协调与建设单位、设计单位、监理单位及工程项目牵头及分包单位的关系。B、负责场地内的文明施工管理工作，贯彻各项文明施工措施，检查落实情况。C、搞好后勤管理工作，为施工现场营造一个良好的环境。4、安全主任A、负责施工安全，机械的全面管理工作B、落实施工安全规范、标准，搞好现场安全文明工作。C、负责安全教育交底工作，落实安全报建工作。D、负责机械的定期维修，并参与检查。（二
8、）、施工管理组1、认真学习、钻研业务，不断提高技术水平。2、熟悉图纸，遵守操作规程，编制分部分项工程施工方案。3、参加图纸会审、审理和解决图纸中的疑难问题，碰到大的技术问题，负责和甲方、监理公司、设计部门联系，妥善解决技术问题。4、坚持按图施工，负责技术交底；对各施工班组进行技术指导。5、填写施工日志和隐蔽工程记录，配合质检组整理技术资料和施工质量管理。6、按时下达各部件已申请的砂配合比。7、及时做出工程增减预算、编制材料计划和月度生产计划。（三）、材料管理组1、深入现场了解情况，根据施工生产任务需要，做好料具采购、运输、供应工作。2、熟悉各种材料的规程和验收标准，进场材料除应有出产说明书或才
9、合格证外，应对原材料试件试验，否则禁止使用。3、实行定额储备，计划用料，按施工平面堆放材料，加强对现场的材料管理。4、掌握施工进度，做好材料的分批采购进场工作，每月用书面向项目经理部报告材料的储备情况。5、调度余额材料，处理积压料具，做好废旧料具的回收和修旧工作。（四）、质量检验组1、参加图纸会审，技术交底，工程验收及技术评定工作。2、坚持“质量第一”的思想，提高工人的质量至上的意识。3、按国家现行质量标准检查工程质量，并做好检查记录。4、参加隐蔽工程，分部分项工程的验收，并填写有关记录，对房屋的定位轴线、标高，门窗的位置，埋件留孔尺寸进行复查，并做好记录。5、对原材料、半成品、混凝土配合比进
10、行检查，对不符合质量标准的要制止使用。6、协助施工各项试制工程中的样板，标准件工作，并整理有关的技术资料。7、执行质量经济奖罚制度，参加质量事故处理并分析原因，写出报告，并履行上级审批手续。（五）、安全管理组1、执行安全规章制度，做好职工安全思想知识，安全标志，安全规章制度以及用电、防碰、防坠、防火的教育工作，新工人经培训才上岗。2、按施工组织方案，落实安全技术措施，负责安全技术交底，组织安全竞赛活动。3、监督职工坚持使用（三宝）。4、经常检查施工现场搭设的脚手架，用电及机械设备，防护装置的情况，防护装置须经验收合格后方可使用。5、坚持安全第一原则，若生产和安全矛盾后，应服从安全，不违章指挥并
11、监督工人按章作业，6、发生安全事故、要立即保护现场并及时上报，积极参加调查和处理。7、积极开展“安全无事故”竞赛活动，促进安全生产。（六）、合同预算组1、负责本工程执行情况的上报。2、负责编制本工程的施工图预算、施工预算，主持中间结算、竣工决算。3、搞好合同管理，以合同要求指导施工。4、搞成本预算、成本控制、提高效益。（七）、资料管理组1、负责整理收集、整理本工程的全部施工资料。2、负责工程竣工资料的整理归档工作。3、搞好资料的分类，以便查阅。（八）、机械设备组1、负责本工程的机械、设备安装检查、维修记录，提交设备运转情况报告。2、负责对机械、设备操作班组的技术交底。（九）、财务管理组1、负责
12、本工程的财务工作。2、搞好成本核算。3、作好财务报表。（十）、后勤管理组1、搞好后勤服务工作，搞好食堂膳食工作。2、搞好生活区内文明施工工作，搞好环境卫生。四、雨季施工措施（一）雨季施工准备1、在施工安排上，应注意晴雨结合。晴天时，做好管桩等原材料进场工作，并保持有一定的存量，为雨天的正常施工创造条件。2、场地平整时，做好施工现场各工作区域的排水坡度及排水沟的施工，加强排水设施的管理，经常疏通排水沟，防止堵塞。3、做好施工道路的维护，保证运输畅通。4、加强施工物资的储存和保管，防止物品淋雨浸水而变质，在库房四周应设排水沟且要保持疏通。5、采取有效措施，做好安全施工的教育工作。雨季施工时，对各种
13、机具、各种电器设备等制订防倒塌、防雷击的技术组织措施，特别在大风暴雨之前，应加强检查，并有应急准备措施。同时，要做好雨季施工的安全交底工作。6、备好雨季施工时工作人员所需的各种雨具，如雨鞋、防水手套等。（二）雨季施工措施1、现场排水1）、根据总平面图利用自然地形确定排水方向，按规定坡度挖好排水沟，以便确保工地和一切临时设施的安全。2）、雨季中应设专人负责，随时随地及时疏浚，确保施工现场排水畅通。2、运输道路雨期中应指定专人负责维修路面，对路面不平或积水处应抓紧抢修或晴天时修好，以便消除隐患。3、临时设施和设备的防护1）、施工现场的临时设施，在雨期前应整修加固完毕，保证不漏、不塌、不倒、周围不积
14、水。2）、施工现场的机电设备（配电箱、掣箱、电焊机等）应有可靠的防护措施。3）、雨季前应检查照明和动力线有无混线、漏电，埋设是否牢靠等,保证雨季中正常供料。4）、怕雨、怕潮、怕裂（预制件）、怕倒的原材料、构件和设备等，应放入室内或设立坚实的基础堆放在较高处，或用蓬布封盖严密。4、桩芯混凝土工程1）、密切注意天气变化，尽量避免在雨天进行混凝土浇筑。2）、浇混凝土过程中，注意掌握天气变化情况，尽量保证混凝土连续振捣顺利进行，确保工程质量，施工现场应准备一定数量的编织布，作为覆盖现场机具的使用。3）、在小雨天浇筑混凝土应先准备好塑料簿膜，“随浇随盖”，即随着混凝土的浇筑，在已浇筑好的部位上空盖上塑料
15、薄膜，防止雨水冲涮。当雨下大时，应停止混凝土的浇筑。五、锤击法预应力混凝土管桩施工（一）材料要求:端头板、钢套箍用钢板材质、规格应符合设计要求，宜用Q235钢。焊条牌号、性能必须符合设计要求和有关标准的规定，一般宜用E43XXo(二)主要机具设备:打桩机械可根据桩尺寸、土质情况和设备条件采用柴油打桩机。主要设备包括桩锤、桩架和动力装置三部分。其他辅助机具有电焊机、氧割工具、索具、扳手、撬棍和钢丝刷等。（三）作业条件:(1)应具有工程地质资料、桩基施工平面图、桩基施工组织设计或施工方案。(2)已排除桩基范围内的高空、地面和地下障碍物。场地已平整压实，能保证打(沉)桩机械在场内常运行。雨期施工，已做好排水措施。(3)打桩场地附近建(构)筑物有防振要求时，已采取防振措施。(4)桩基的轴线桩和水准基
