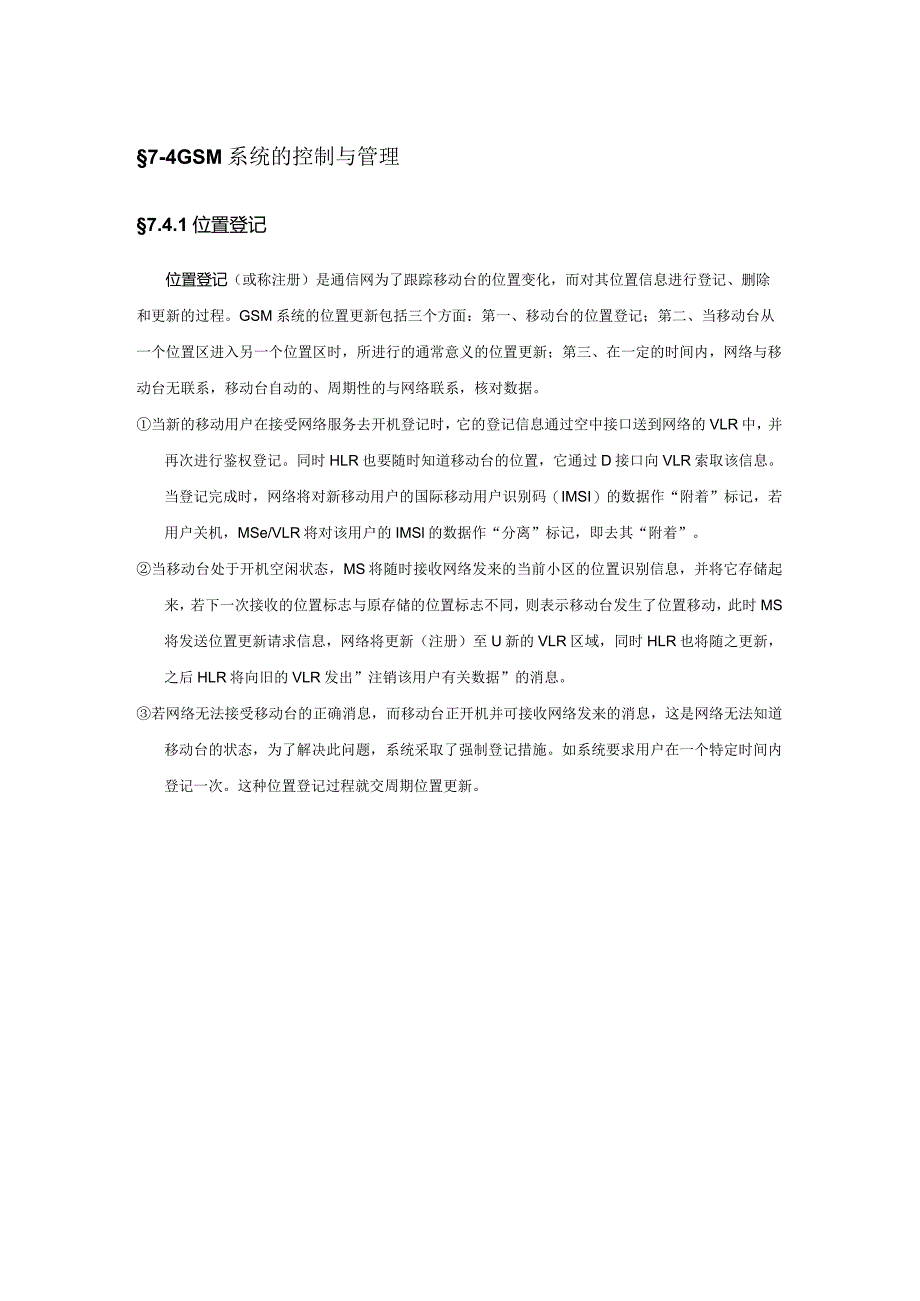

1、7-4GSM系统的控制与管理7.4.1位置登记位置登记（或称注册）是通信网为了跟踪移动台的位置变化，而对其位置信息进行登记、删除和更新的过程。GSM系统的位置更新包括三个方面：第一、移动台的位置登记；第二、当移动台从一个位置区进入另一个位置区时，所进行的通常意义的位置更新；第三、在一定的时间内，网络与移动台无联系，移动台自动的、周期性的与网络联系，核对数据。当新的移动用户在接受网络服务去开机登记时，它的登记信息通过空中接口送到网络的VLR中，并再次进行鉴权登记。同时HLR也要随时知道移动台的位置，它通过D接口向VLR索取该信息。当登记完成时，网络将对新移动用户的国际移动用户识别码（IMSI）的
2、数据作“附着”标记，若用户关机，MSe/VLR将对该用户的IMSl的数据作“分离”标记，即去其“附着”。当移动台处于开机空闲状态，MS将随时接收网络发来的当前小区的位置识别信息，并将它存储起来，若下一次接收的位置标志与原存储的位置标志不同，则表示移动台发生了位置移动，此时MS将发送位置更新请求信息，网络将更新（注册）至U新的VLR区域，同时HLR也将随之更新，之后HLR将向旧的VLR发出”注销该用户有关数据”的消息。若网络无法接受移动台的正确消息，而移动台正开机并可接收网络发来的消息，这是网络无法知道移动台的状态，为了解决此问题，系统采取了强制登记措施。如系统要求用户在一个特定时间内登记一次。

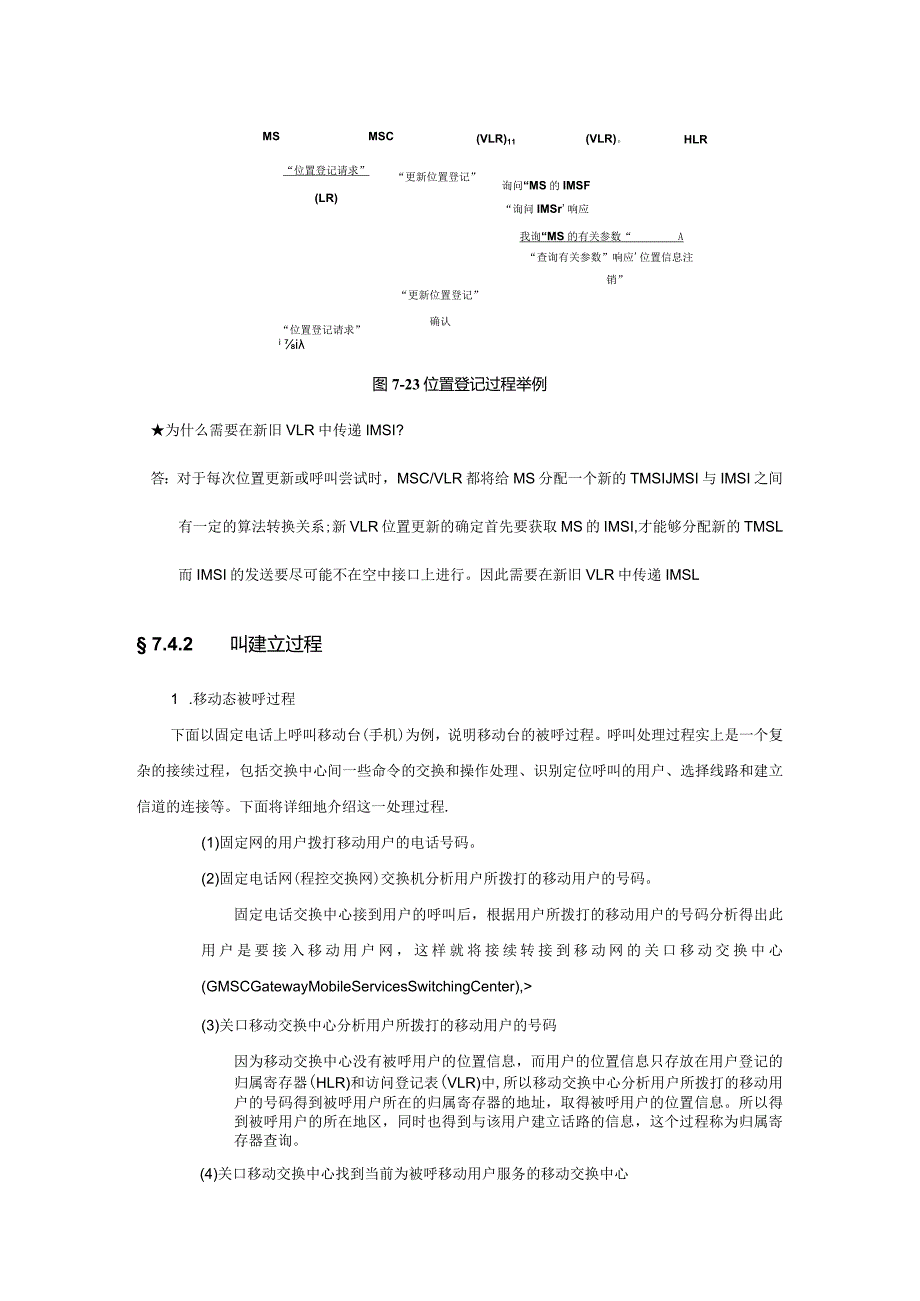

3、这种位置登记过程就交周期位置更新。MSMSC(VLR)11(VLR)。HLR“位置登记请求”(LR)“更新位置登记”询问“MS的IMSF“询问IMSr响应我询“MS的有关参数“A“查询有关参数”响应位置信息注销”“位置登记请求”i i“更新位置登记”确认图7-23位置登记过程举例为什么需要在新旧VLR中传递IMSI?答：对于每次位置更新或呼叫尝试时，MSC/VLR都将给MS分配一个新的TMSIJMSI与IMSI之间有一定的算法转换关系;新VLR位置更新的确定首先要获取MS的IMSI,才能够分配新的TMSL而IMSI的发送要尽可能不在空中接口上进行。因此需要在新旧VLR中传递IMSL 7.4.2
4、 叫建立过程1 .移动态被呼过程下面以固定电话上呼叫移动台(手机)为例，说明移动台的被呼过程。呼叫处理过程实上是一个复杂的接续过程，包括交换中心间一些命令的交换和操作处理、识别定位呼叫的用户、选择线路和建立信道的连接等。下面将详细地介绍这一处理过程.(1)固定网的用户拨打移动用户的电话号码。(2)固定电话网(程控交换网)交换机分析用户所拨打的移动用户的号码。固定电话交换中心接到用户的呼叫后，根据用户所拨打的移动用户的号码分析得出此用户是要接入移动用户网，这样就将接续转接到移动网的关口移动交换中心(GMSCGatewayMobileServicesSwitchingCenter),(3)关口移动
5、交换中心分析用户所拨打的移动用户的号码因为移动交换中心没有被呼用户的位置信息，而用户的位置信息只存放在用户登记的归属寄存器(HLR)和访问登记表(VLR)中,所以移动交换中心分析用户所拨打的移动用户的号码得到被呼用户所在的归属寄存器的地址，取得被呼用户的位置信息。所以得到被呼用户的所在地区，同时也得到与该用户建立话路的信息，这个过程称为归属寄存器查询。(4)关口移动交换中心找到当前为被呼移动用户服务的移动交换中心(5)由正在服务于被呼用户的移动交换中心得到呼叫的路由信息正在服务于被呼用户的移动交换中心是由其产生的一个移动台漫游号码(MSRN)给出呼叫路由信息的。这里由访问登记表分配的移动台漫游

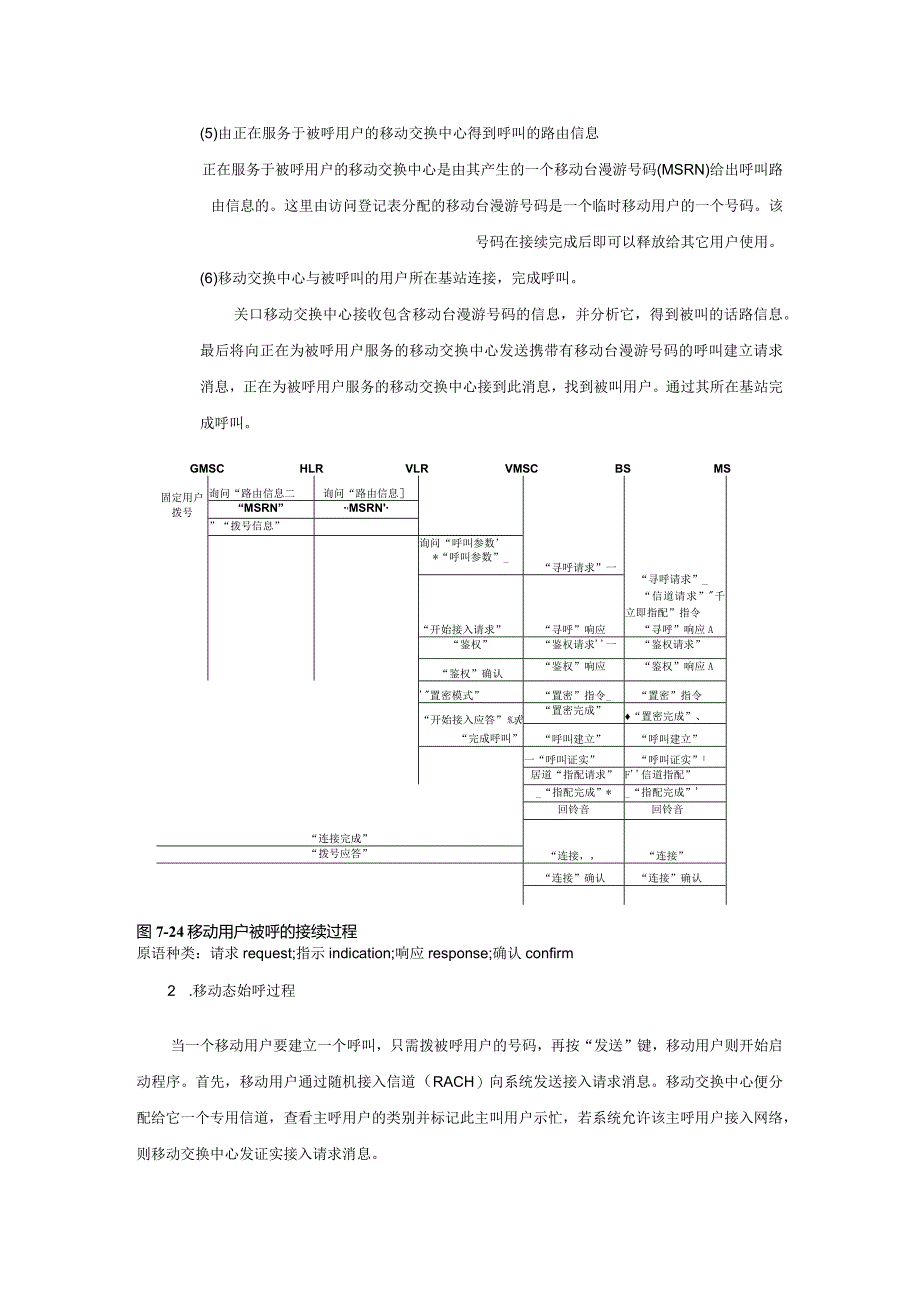

6、号码是一个临时移动用户的一个号码。该号码在接续完成后即可以释放给其它用户使用。(6)移动交换中心与被呼叫的用户所在基站连接，完成呼叫。关口移动交换中心接收包含移动台漫游号码的信息，并分析它，得到被叫的话路信息。最后将向正在为被呼用户服务的移动交换中心发送携带有移动台漫游号码的呼叫建立请求消息，正在为被呼用户服务的移动交换中心接到此消息，找到被叫用户。通过其所在基站完成呼叫。固定用户拨号询问“路由信息二询问“路由信息“寻呼请求”一“寻呼请求”_“信道请求”千立即指配”指令“寻呼”响应A“MSRN”,MSRN”“拨号信息”询问“呼叫参数*“呼叫参数”_“开始接入请求”“寻呼”响应“鉴权”“鉴权请求
7、一“鉴权请求”“鉴权”确认“鉴权”响应“鉴权”响应A置密模式”“置密”指令_“置密”指令“开始接入应答”%求“完成呼叫”“置密完成”“置密完成”、“呼叫建立”“呼叫建立”一“呼叫证实”“呼叫证实”1居道“指配请求”F信道指配”“连接完成”_“指配完成”*_“指配完成”回铃音回铃音“连接，“连接”“拨号应答”“连接”确认“连接”确认GMSCHLRVLRVMSCBSMS图7-24移动用户被呼的接续过程原语种类：请求request;指示indication;响应response;确认confirm2 .移动态始呼过程当一个移动用户要建立一个呼叫，只需拨被呼用户的号码，再按“发送”键，移动用户则开始启
8、动程序。首先，移动用户通过随机接入信道（RACH）向系统发送接入请求消息。移动交换中心便分配给它一个专用信道，查看主呼用户的类别并标记此主叫用户示忙，若系统允许该主呼用户接入网络，则移动交换中心发证实接入请求消息。主叫用户发起呼叫，如果被呼叫用户是固定用户，则系统宜接将被呼用户号码送入固定网（PSTN）,固定网将号码连接至目的地。这种连接方式与固定电话的区别仅仅在于发送端的移动性，就是说移动台先接入移动交换中心，移动交换中心再与固定电话网相连，之后就和平时的电话接续没有什么差别了，由固定电话网接到被呼叫的用户端去。如果被呼号是同一网中的另一个移动台，则移动交换中心以类似从固定网发起呼叫的处理方
9、式，进行归属寄存器的请求过程，转接被呼用户的移动交换机，一旦接通被呼用户的链路准备好，网络便向主呼用户发出呼叫建立证实，并给它分配专用业务信道（TCH）。主呼用户等候被呼用户响应证实信号，这时完成移动用户主呼的过程。也就是说，移动台呼叫移动台是“移动台呼叫固定电话网用户“以及“固定电话网用户呼叫移动台”的两者的结合。中间常常需要固定网（PSTN）做两者之间的信息交换。但由于移动台的移动性，就造成呼叫过程更复杂，要求也更高。其复杂之处在于移动台与移动交换中心之间的信息交换，包括基站与移动台之间的连接以及基站与移动交换中心之间的连接。“信道请求”“业务请求”“开始接入请求”应答“立即分配”指令“业
10、务请求”“鉴权请求”“鉴权请求”“鉴权”“鉴权”响应一“鉴权”响应“鉴权”确认“置密模式”指令“置密模式”指令“置密模式”“置密模式完成”“开始接入请求”应答“置密模式完成”*TMS,指令“TMSI”指令分配新的“TMSI”wsr,响应“TMSI”响应对分配新的“TMSI”的应答“建立呼叫请求”“建立呼叫请求”要求“传送建立呼叫所“呼叫开始”指令“呼叫开始”指令“传送建立呼叫所需信息”与固定用户接续“信道指配”指令“信道指配”指令“信道指配完成”“信道指配完成”“回铃音”“回铃音”妾续过程“连接”指令“连接”指令“连接”确认“连接”确认图7.25移动用户主呼的 7.4.3 区切换与漫游越区(过
11、区)切换(HarIdoVer或HandOff)是指将当前正在进行的移动台与基站之间的通信链路从当前基站转移到另一个基站的过程。切换的种类(1)同一个BSC控制区内不同小区之间的切换，也包括不同扇区之间的切换。(2)同一个MSC控制区内不同BSC之间的切换。(3)不同MSC控制区内的切换。BSC,M.工切换指令*切换证实-SCBS切换请求ClM(测试报告S切换命令,切换完成切换命令.切换完成清除命令厂.清除完成图7-26同一MSC的不同BSC间的切换流程小区内切换发生原因：强信号质量差 7.4.4 权与加密由于空中接口极易受到侵犯，GSM系统为了保证通信安全，采取了特别的鉴权与加密措施。鉴权(A
12、3)是为了确认移动台的合法性，而加密(A8和A5)是了为防止第三者窃听。鉴权中心(AUC)为鉴权与加密提供了三参数组(RAND#,SRES和Kc),在用户入网签约时，用户鉴权键Ki连同IMSl一起分配给用户，这样每一个用户均有惟一的Ki和IMSL它们存储于AUC数据库和SIM卡中。根据HLR的请求，AUC按下列步骤产生一个三参数组,参见图7-27o图727AUC产生三参数组a)对用户接入网的鉴权鉴权原理：验证网络端和用户端的鉴权键是否一样。鉴权过程：由和RAND一起，经鉴权算法A3,生成符号响应SRES(SignedreSPonSe)O空中传送的就是SRES,鉴权的实现是在VLR中。b）加密加
13、密过程AUCRAND/VSRES图7-28鉴权程序在MS侧，首先由ki和RAND一起，经鉴权算法A8,产生密钥L；然后将kTDMA的帧号以及待传送信息一起送入A5算法，出来的就是加密后的数据。图7-29加密程序0设备鉴别每一个移动台设备均有一个唯一的(国际)移动台设备识别码(IMEI)。在EIR中存储了所有移动台的设备识别码，每一个移动台只存储本身的IMEI。设备识别的目的是确保系统中使用的设备不是盗用的或非法的设备。为此，ElR中使用三种设备清单：白名单：合法的移动设备识别号；黑名单：禁止使用的移动设备识别号；灰名单：由运营者决定，例如有故障的或未经型号认证的移动设备识别号。EIR存储所有用
14、户的 移动设备识别码存储所有被列入灰/黑名单的设备MSC/VLRIMEli声求MS存储本设备识别IMEI呼叫建立发送IMEl检查IMEl接入/禁止信息继续/停止呼叫建立程序图7-30设备识别程序d)移动用户的安全保密一、用户识别码(IMSI)为了防止非法监听进而盗用IMSL在无线链路上需要传送IMSI时，均用临时移动用户识别码(TMSI)代替IMSL仅在位置更新失败或MS得不到TMSl时，才使用IMSLMS每次向系统请求一种程序，如位置更新、呼叫尝试等，MSCzVLR将给MS分配一个新的TMSLHLRMSC/VLRBSC/BTSMS存储路径所有如属存储路径所有访存储与无线路径存储所有与网络有PLMN的用户数据问用户的数据有关的数据关的用户信息更新V一更新位置区请求_位置更新请求鉴权产生新的TMSIVLRff储新TMSl新IMSl启动加密位置区更新一位置区更新新TMSl位置区更新证实存储新IMSl位置区更新完成VL醐除IlnMSlIMSl新TMS新TMS1bIMSI在无线路径上使用保密码图7-31位置更新产生新的TMSl二、用户的个人身份号(PIN)在GSM系统中，客户签约等信息均被记录
