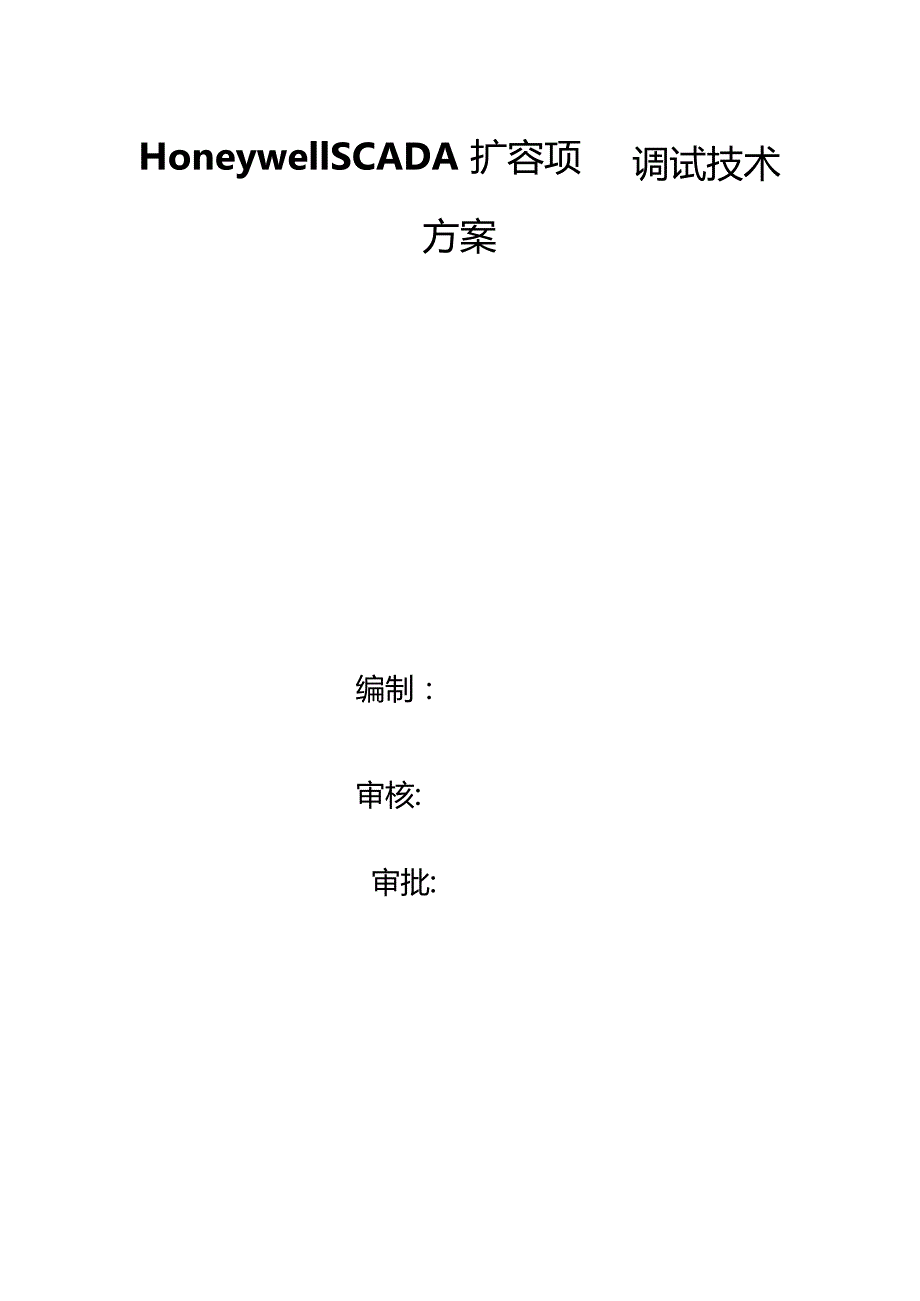

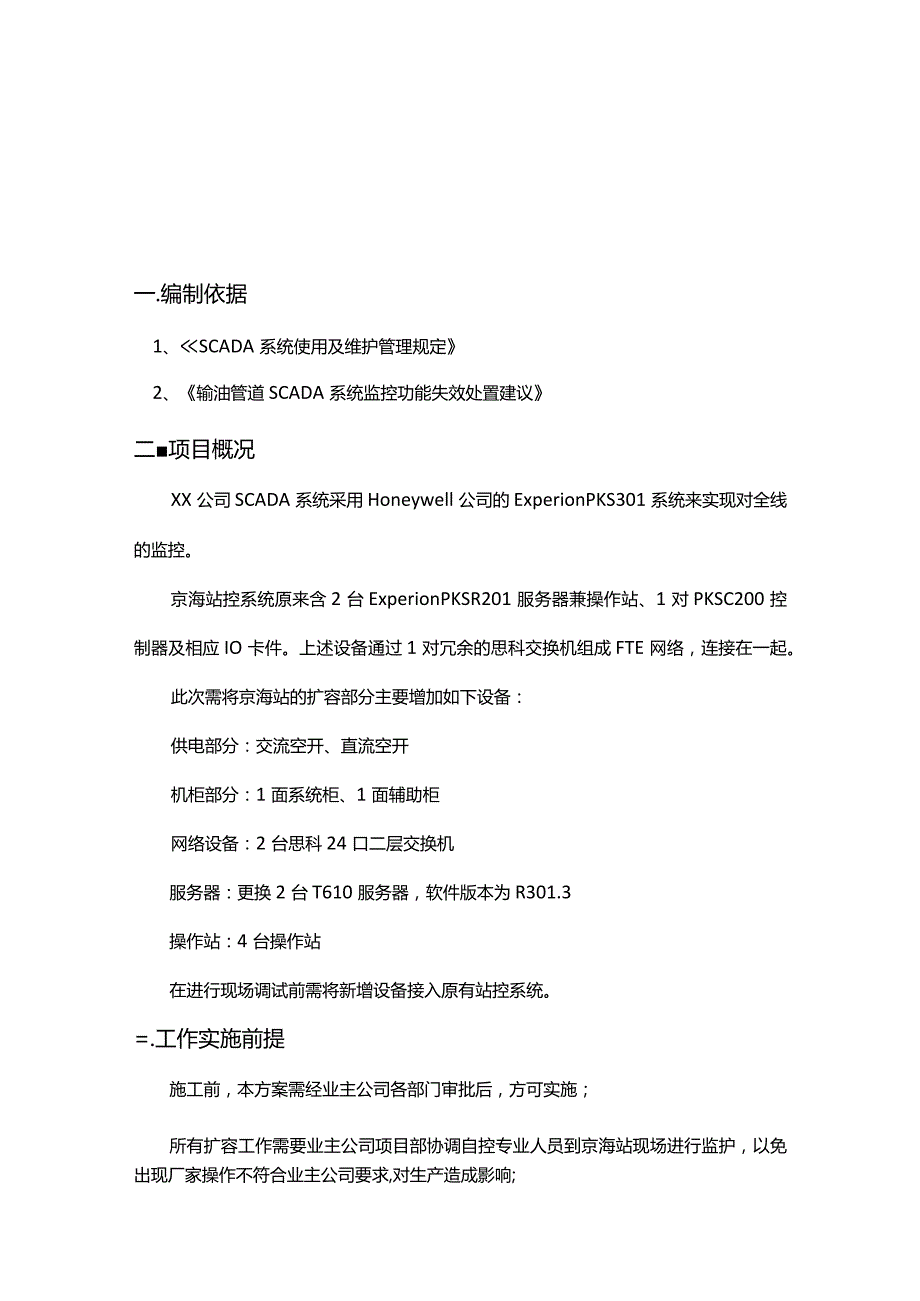

1、HoneywellSCADA扩容项调试技术方案编制：审核:审批:一.编制依据1、SCADA系统使用及维护管理规定2、输油管道SCADA系统监控功能失效处置建议二项目概况XX公司SCADA系统采用Honeywell公司的ExperionPKS301系统来实现对全线的监控。京海站控系统原来含2台ExperionPKSR201服务器兼操作站、1对PKSC200控制器及相应IO卡件。上述设备通过1对冗余的思科交换机组成FTE网络，连接在一起。此次需将京海站的扩容部分主要增加如下设备：供电部分：交流空开、直流空开机柜部分：1面系统柜、1面辅助柜网络设备：2台思科24口二层交换机服务器：更换2台T610服

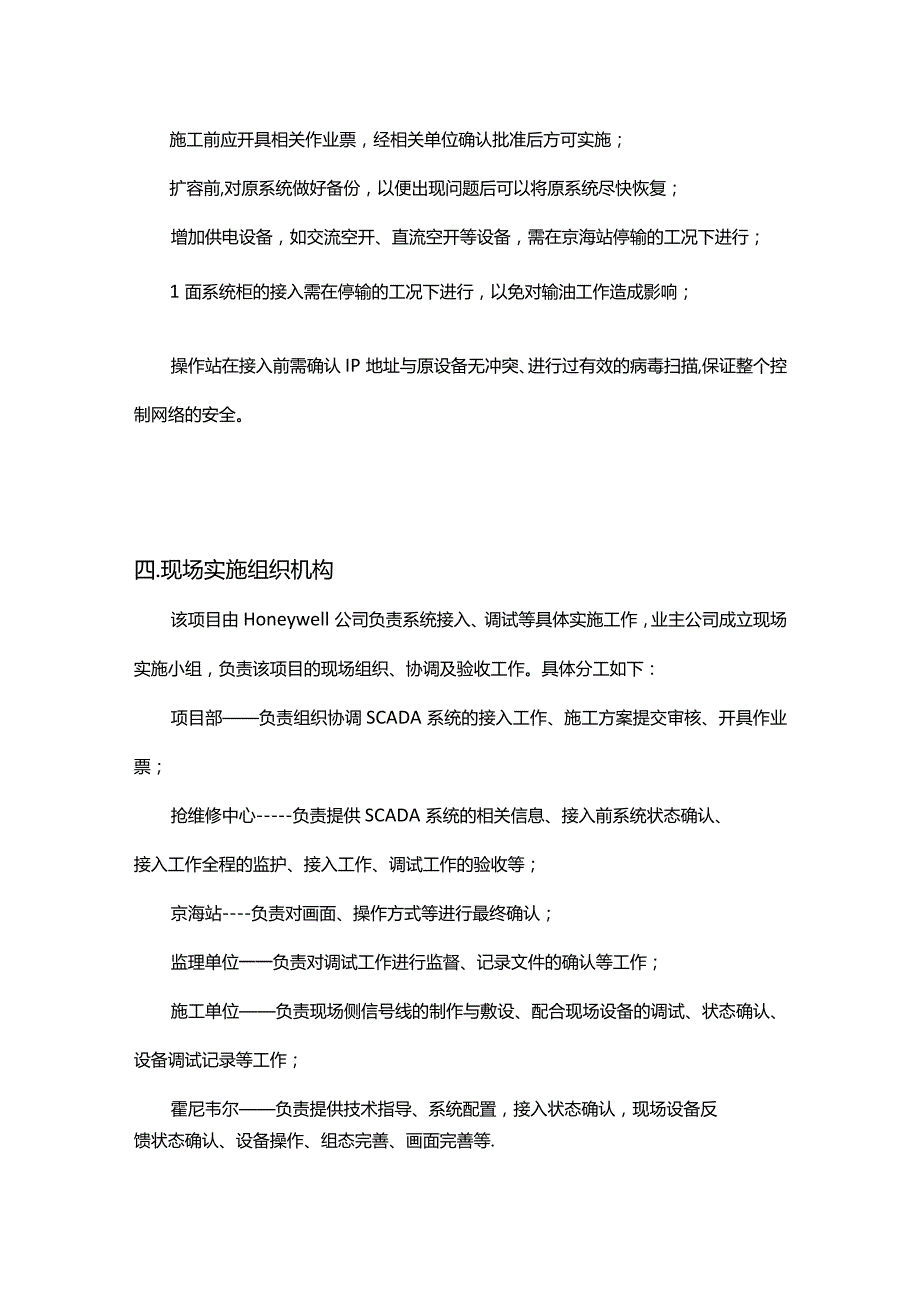

2、务器，软件版本为R301.3操作站：4台操作站在进行现场调试前需将新增设备接入原有站控系统。=.工作实施前提施工前，本方案需经业主公司各部门审批后，方可实施；所有扩容工作需要业主公司项目部协调自控专业人员到京海站现场进行监护，以免出现厂家操作不符合业主公司要求,对生产造成影响;施工前应开具相关作业票，经相关单位确认批准后方可实施；扩容前,对原系统做好备份，以便出现问题后可以将原系统尽快恢复；增加供电设备，如交流空开、直流空开等设备，需在京海站停输的工况下进行；1面系统柜的接入需在停输的工况下进行，以免对输油工作造成影响；操作站在接入前需确认IP地址与原设备无冲突、进行过有效的病毒扫描,保证整个
3、控制网络的安全。四.现场实施组织机构该项目由Honeywell公司负责系统接入、调试等具体实施工作，业主公司成立现场实施小组，负责该项目的现场组织、协调及验收工作。具体分工如下：项目部负责组织协调SCADA系统的接入工作、施工方案提交审核、开具作业票；抢维修中心-负责提供SCADA系统的相关信息、接入前系统状态确认、接入工作全程的监护、接入工作、调试工作的验收等；京海站-负责对画面、操作方式等进行最终确认；监理单位一一负责对调试工作进行监督、记录文件的确认等工作；施工单位负责现场侧信号线的制作与敷设、配合现场设备的调试、状态确认、设备调试记录等工作；霍尼韦尔负责提供技术指导、系统配置，接入状态
4、确认，现场设备反馈状态确认、设备操作、组态完善、画面完善等.五.主要工程量及实施步骤1.主要工程量HOneyWell公司负责完成京海站扩容部分的接入及调试工作。扩容部分的接入包括：o电源柜的扩容改造，需增加交流空开、直流空开，以为新增机柜提供电源；O交换机更换O服务器更换；O新增系统柜接入通过IOLink电缆接入原系统柜,并进行组态下装；o逻辑回路组态下装、画面导入等。调试工作包括：o配合现场进行设备调试；o联锁逻辑测试；o画面测试等。2.主要步骤2.1 准备阶段此部分内容可在站场停输前进行。2.1.1 安装新增加的2台服务器、4台操作站,并确认安装最新的杀毒软件；计划需要3天的时间；2.1.
5、2 扩容部分的系统侧与浪涌保护器、继电器柜之间的接线；计划需要2.1.3 系统备份，含EMDB、ERDB、QDBxcheckpoint画面、历史数据、历史事件等的备份，由霍尼韦尔工程师实施，业主公司自控专业人员监护完成（备份前注意先在monitor中的将cmupload,再updatetoproject,qdb也需upload）o2.1.4 原系统数据库（EMDB、ERDBxQDB等）和画面导入新服务器,并确认；2.1.5 新增交换机配置；2.1.6 操作站在操作台上就位、开机确认等；2.2 系统接入2.2.1 系统断电。由于需对电源柜进行改造，故需要对系统断电。依照如下顺序断电：系统柜、直流
6、电源、服务器/操作站关机、各机柜风扇照明、电源柜总开关断电。2.2.2 电源柜改造确认电源柜电源已切断，并做好防护标记及隔离，以免实施的人身造成伤害；电源柜内打孔、安装导轨、线槽、空开等设备；电源柜内空开接线。接线后进行校对，以免出现接线错误、短路、断路等不正常情况。2.2.3 新增机柜电源接入（参考图纸）系统柜3路交流电源、3路直流电源辅助柜柜1路交流电柜、2路直流电源继电器柜1路交流电源、2路直流电源新增操作台3台共6路交流电源2.2.4 新增系统接入新增交换机的安装，并替换原交换机通过IOLink电缆接入原系统柜新增4台操作站通过网线接入交换机原控制器网线接入新交换机原服务器网线接入新交
7、换机2.2.5 上电前检查检查各机柜接地、短路等情况2.2.6 系统上电依次对系统各机柜和设备上电：电源柜网络柜（交换机等）原服务器开机系统柜上电新系统柜上电（先将新增系统柜柜间缆从FTA上拔下来）新增辅助柜上电上电后将原系统启动起来，恢复checkpoint并让操作人员确认系统功能与断电前一致。2.2.7 更换新服务器原服务器关机及拆除新服务器安装及开机新服务器网线连接原控制器卡件固件刷新原控制程序下装原控制程序、画面确认2.2.8 .新增操作站接入在qdb内新增4台操作站，并下装；将新增的4台操作站通过网线连接至交换机;打开station,并进行相应配置,确保各操作站station可以实现
8、对系统的监控；对station进行自动启动及安全性配置。2.2.9 组态及画面导入将提前组态好的新增卡件、控制策略、画面导入到新服务器；2.2.10 组态内容下装将新增的组态内容下装至控制器，打开画面确认能够对新增设备能够监控、操作。23.扩容部分现场调试2.3.1. 调试前将现场设备接线从浪涌上断开或拔开保险端子,待测试时再将需测试的设备的现场信号线接入；2.3.2. 模拟量信号分别测试4毫安、12毫安、20毫安状态下系统显示是否与现场一致；2.3.3. 过改变设备状态，在程序及画面上确认，组态的设备状态与现场设备状态一致；2.3.4在站控画面对设备进行操作,现场确认设备动作符合操作要求。调
9、试全过程请甲方相关单位、监理单位、施工单位配合参与，并请相关操作人员操作画面，提出修改意见；测试时需对现场信号、设备做好记录，最终由项目部、监理、施工单位、厂家共同签字确认。2.4SCADA系统扩容改造时间计划进度表京海站系统扩容改造时间进度计划表日期工作内容准备阶段停输阶段1天2天3天4天5天6天2台服务器及4台操作站安装原系统备份交换机配置扩容系统柜与辅助柜连接电源柜改造准备工作原系统备份导入新服务器操作站就位及配置系统断电电源柜改造新增机柜电源连接新增系统接入上电前检查系统上电更换新服务器新增操作站接入组态及画面导入组态下装确认原系统确认备注：准备阶段需在停输前完成，已缩短停输阶段时间。
10、本计划不包含现场设备的调试时间,现场设备调试时间依据现场实际情况而定。六、可能对生产的影响及相应的安全防范措施1、若在系统接入期间，病毒感染了计算机，计算机病毒可能感染网络内的其他计算机，可能导致的最坏情况是，感染病毒的计算机无法正常工作，严重影响对输油生产的监控。安全防范措施：在系统升级过程中，自控专业将全程跟踪作业，严格执行自控专业SCADA系统使用及维护管理规定的相关规定，严禁在未经授权及未确认杀毒的情况下接入移动存储设备。另外，系统接入完成后，需要安装杀毒软件，并对整个系统进行杀毒并确认无病毒后方可将扩容部分的系统接入生产网络。2、在将京海站控系统扩容部分接入生产网络后,由于没有对系统
11、时钟和时钟源进行同步，可能导致调控中心和京海站控服务器DSA连接不稳定及趋势调用出错等。安全防范措施：在系统升级完成后，需要在京海新增工作站上安装上海远景公司的时钟同步客户端实现和时钟源的精确同步。确认时间一致后，方可进行后续作业。3、在画面测试过程中，若由于误操作或者进行了非法操作，可能导致现场设备误动作，产生严重后果。安全防范措施：在整个画面测试过程中，将先进行离线测试，离线测试正常后进行在线测试，并且测试中，安排专人进行监护，严禁进行非法操作。4、在升级过程中若出现其他突发意外情况，如通信系统瘫痪、地震等自然灾害以及其他不可预见因素导致无法进行中控操作时,执行公司相应的应急预案并做好中控、站控及就地三级控制的切换工作。
