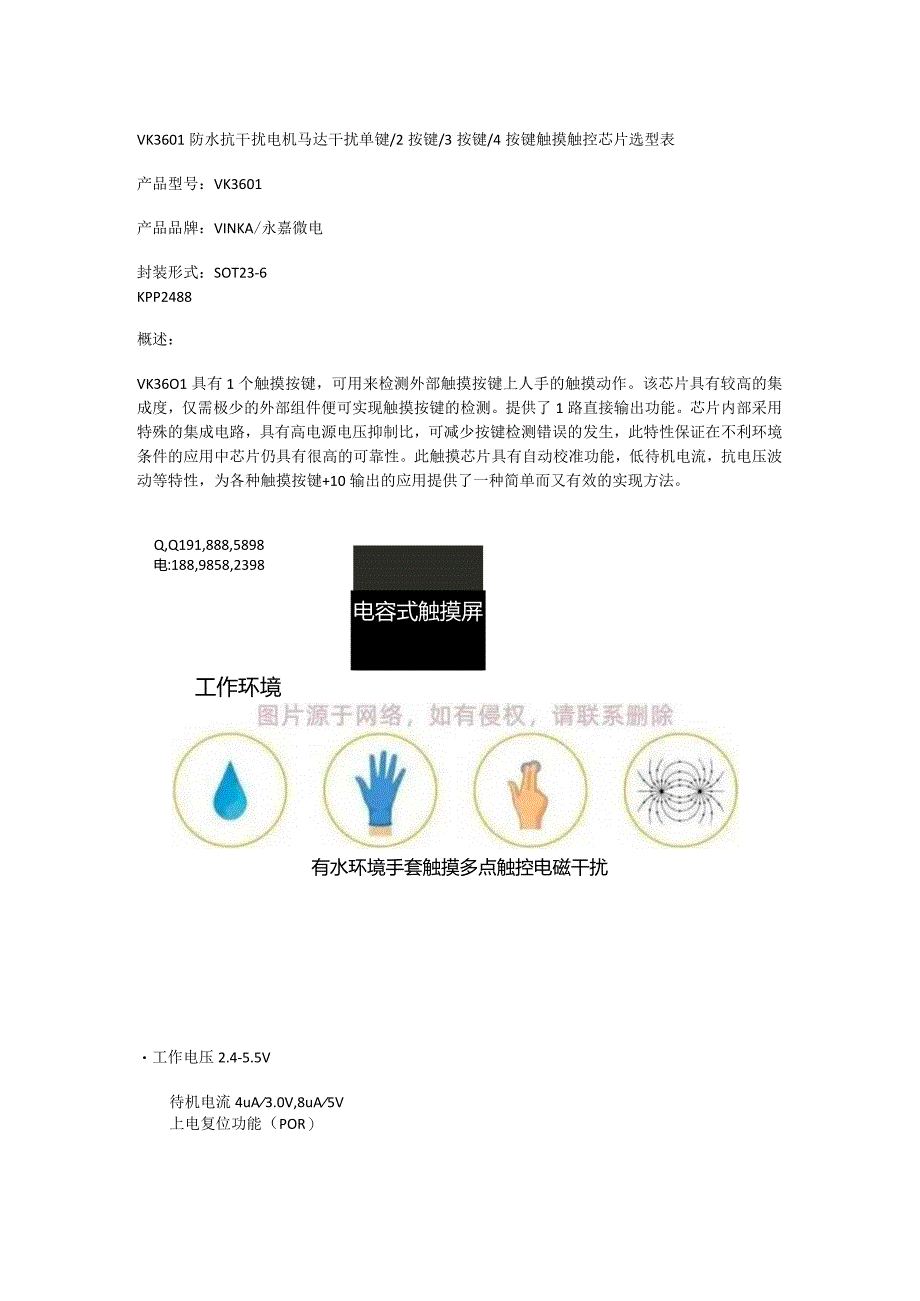

1、VK3601防水抗干扰电机马达干扰单键/2按键/3按键/4按键触摸触控芯片选型表产品型号:VK3601产品品牌:VINKA/永嘉微电封装形式:SOT23-6KPP2488概述:电容式触摸屏VK36O1具有1个触摸按键,可用来检测外部触摸按键上人手的触摸动作。该芯片具有较高的集成度,仅需极少的外部组件便可实现触摸按键的检测。提供了1路直接输出功能。芯片内部采用特殊的集成电路,具有高电源电压抑制比,可减少按键检测错误的发生,此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。此触摸芯片具有自动校准功能,低待机电流,抗电压波动等特性,为各种触摸按键+10输出的应用提供了一种简单而又有效的实现方法

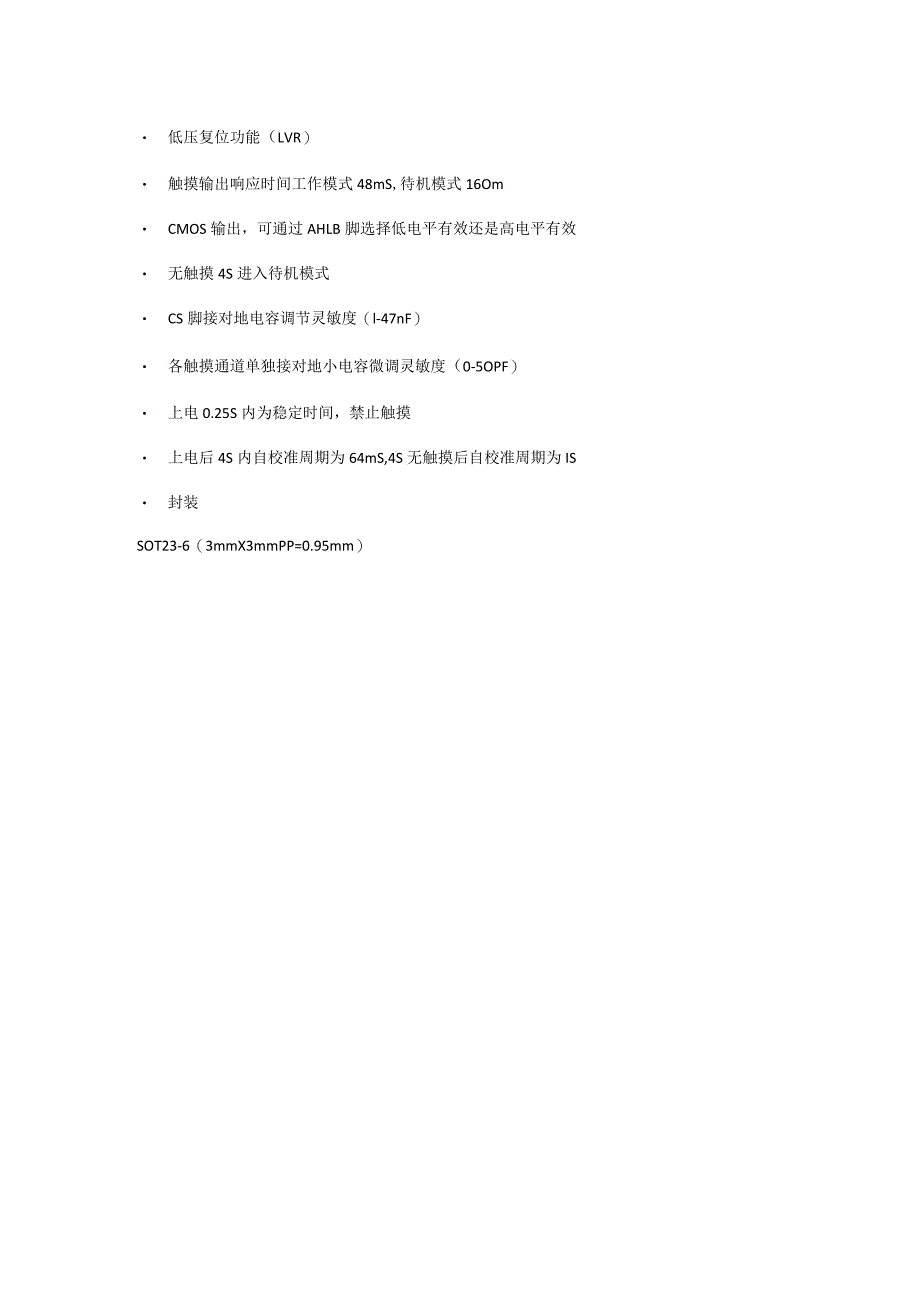

2、。Q,Q191,888,5898电:188,9858,2398工作环境有水环境手套触摸多点触控电磁干扰工作电压2.4-5.5V待机电流4uA3.0V,8uA5V上电复位功能(POR) 低压复位功能(LVR) 触摸输出响应时间工作模式48mS,待机模式16Om CMOS输出,可通过AHLB脚选择低电平有效还是高电平有效 无触摸4S进入待机模式 CS脚接对地电容调节灵敏度(l-47nF) 各触摸通道单独接对地小电容微调灵敏度(0-5OPF) 上电0.25S内为稳定时间,禁止触摸 上电后4S内自校准周期为64mS,4S无触摸后自校准周期为IS 封装SOT23-6(3mmX3mmPP=0.95mm)-

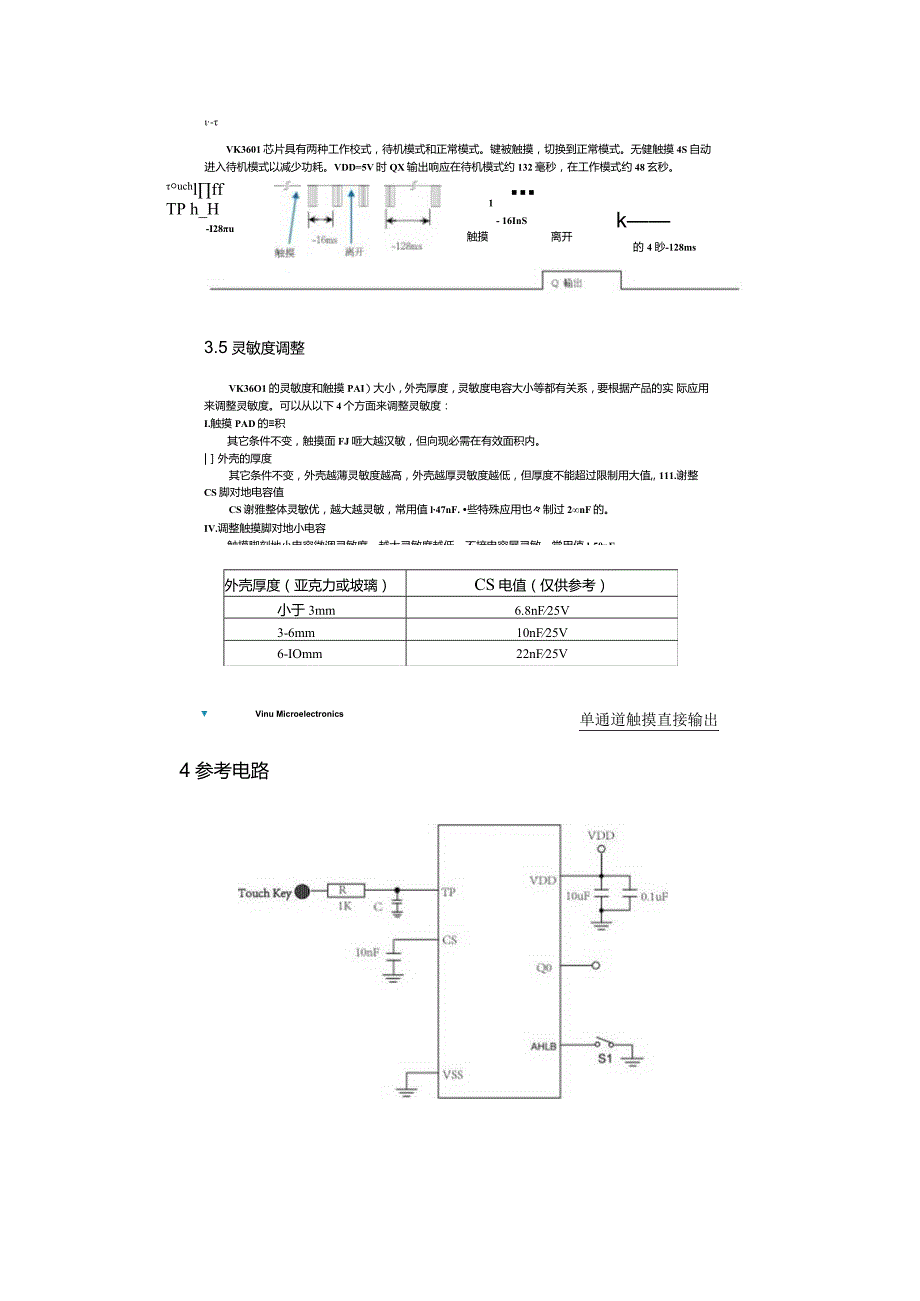

3、VK3601芯片具有两种工作校式,待机模式和正常模式。键被触摸,切换到正常模式。无健触摸4S自动进入待机模式以减少功耗。VDD=5V时QX输出响应在待机模式约132毫秒,在工作模式约48玄秒。uchlffTP h_H-I28u 1- 16InS触摸离开k的 4 眇-128ms3.5灵敏度调整VK36O1的灵敏度和触摸PAI)大小,外壳厚度,灵敏度电容大小等都有关系,要根据产品的实 际应用来调整灵敏度。可以从以下4个方面来调整灵敏度:I.触摸PAD的积其它条件不变,触摸面FJ咂大越汉敏,但向现必需在有效面积内。|外壳的厚度其它条件不变,外壳越薄灵敏度越高,外壳越厚灵敏度越低,但厚度不能超过限制用

4、大值, 111.谢整CS脚对地电容值CS谢雅整体灵敏优,越大越灵敏,常用值l47nF. 些特殊应用也制过2nF的。IV.调整触摸脚对地小电容触摸脚刻地小电容微调灵敏度,越大灵敏度越低,不接电容展灵敏,常用值l-50pF.外壳厚度(亚克力或坡璃)CS电值(仅供参考)小于3mm6.8nF25V3-6mm10nF25V6-IOmm22nF25VVinu Microelectronics单通道触摸直接输出4参考电路型号:VK3602KA品牌:VlNKA/永嘉微电封装形式:SOP8VK3602KA具有2个触摸按键,可用来检测外部触摸按键上人手的触摸动作。该芯片具有较高的集成度,仅需极少的外部组件便可实现

5、触摸按键的检测。提供了2路直接输出功能,可通过IO脚选择输出电平。芯片内部采用特殊的集成电路,具有高电源电压抑制比,可减少按键检测错误的发生,此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。此触摸芯片具有自动校准功能,低待机电流,抗电压波动等特性,为各种触摸按键+10输出的应用提供了一种简单而又有效的实现方法。特点 工作电压2.4-5.5V 待机电流8uA3.0V 工作电流60uA3.0V 上电复位功能(POR) 低压复位功能(LVR) 触摸输出响应间时工作模式60mS,待机模式16Om CMoS输出,可通过AHLB脚选择低电平有效还是高电平有效 无触摸4S进入待机模式 CS脚接对地电

6、容调节灵敏度(l-47nF) 各触摸通道单独接对地小电容微调灵敏度(0-5OPF) 上电0.25S内为稳定时间,禁止触摸 抗电源干扰及手机干扰特性好,EFT大于2KV 封装S0P8(150mil)(4.9mmX3.9mmPP=1.27mm)高抗干扰触摸按键序号ICaj号触摸通道工作电压/待机电流输出封装1VK360112.4V-5.5V4uA(3V)直接输出SOT23-62VK3602K22.4V-5.5V8uA(3V)直接输出SOP83VK3602)S22.4V-5.5V8uA(3V)次存输出SOP84VK360332.4V-5.5V7uA(3V)直擅输出SOP8-EP5VK36E442.4

7、V-5.5V6uA(3V)直接输出ESSOP106VK36Q442.4V-5.5V6uA(3V)直接输出DFN10L7VK360442.4V-55V7uA(3V)直接输出SOP16/SSOP168VK3606D62.4V-5.5V7uA(3V)直接输出SOP169VK3610I102.4V-5.5V7uA(3V)I2C输出SOP1610VK3618I182.4V-5.5V7uA(3V)12C输出SSOP28电池供电系列触控IC序号IC型号感应通道电压/工作电流/待机电流通讯接口封装1VKD223EB12.0V-5.5V4.0uA1.5uA直接输出锁存(toggle)输出SOT23-6L2VKD

8、233HB12.4V-5.5V4.0uA1.5uA直接输出锁存(toggle)输出SOT23-6L3VKD233HH12.4V-5.5V4.0uA1.5uA直接输出锁存(togq输出SOT23-6L4VKD233HS12.4V-5.5V4.0uA-直接输出锁存(togg输出DFN6L5VKD233HR12.4V-5.5V4.0uA1.5uA直接输出锁存(toggle)输出DFN6L6VKD233HQ12.4V-5.5V4.0uA-直接输出锁存(toqqle)输出SOT23-6L7VKD233HM12.4V-5.5V5OuA/-开鼎输出锁存(toqq输出SOT23-6L8VKD232C22.4V-5.5V40uA2.5uA直接输出低电平有效SOT23-6L9VKD104CR22.4V-5.5V5uA25A直接输出toqje输出SOP810VKD104CR-3H32.4V-5.5V13uA25uA直接输出锁存输出SOP811VKD10442.4V-5.5V13uA25uA直接输出锁存输出开端输出DICE12VKD104CC42.4V-5.5V13uA25uA直接输出锁存输出开端输出SOP1613VKD104CB424V-5,5V13uA25uA直接输出锁存输出开端输出SSOP16
