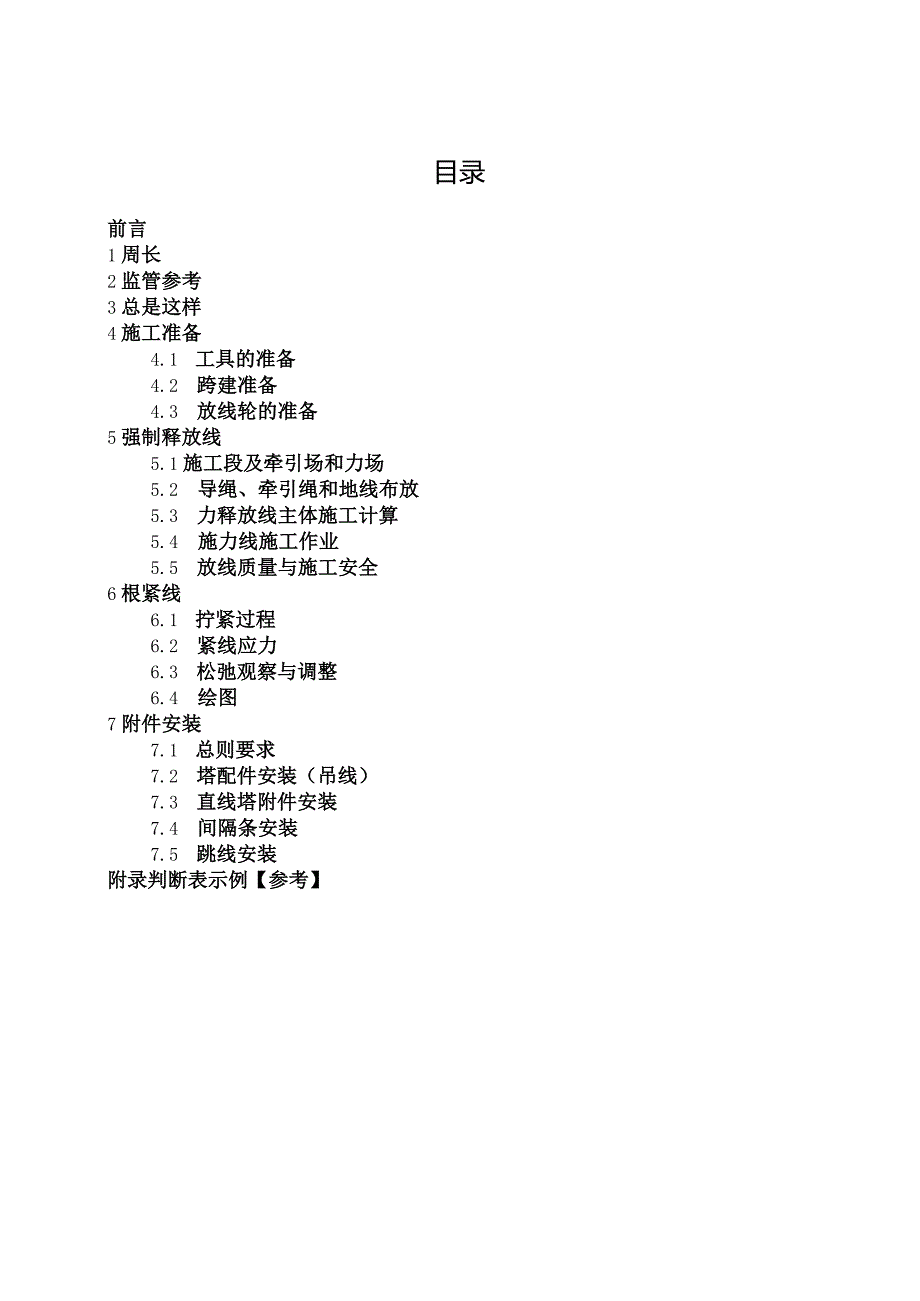

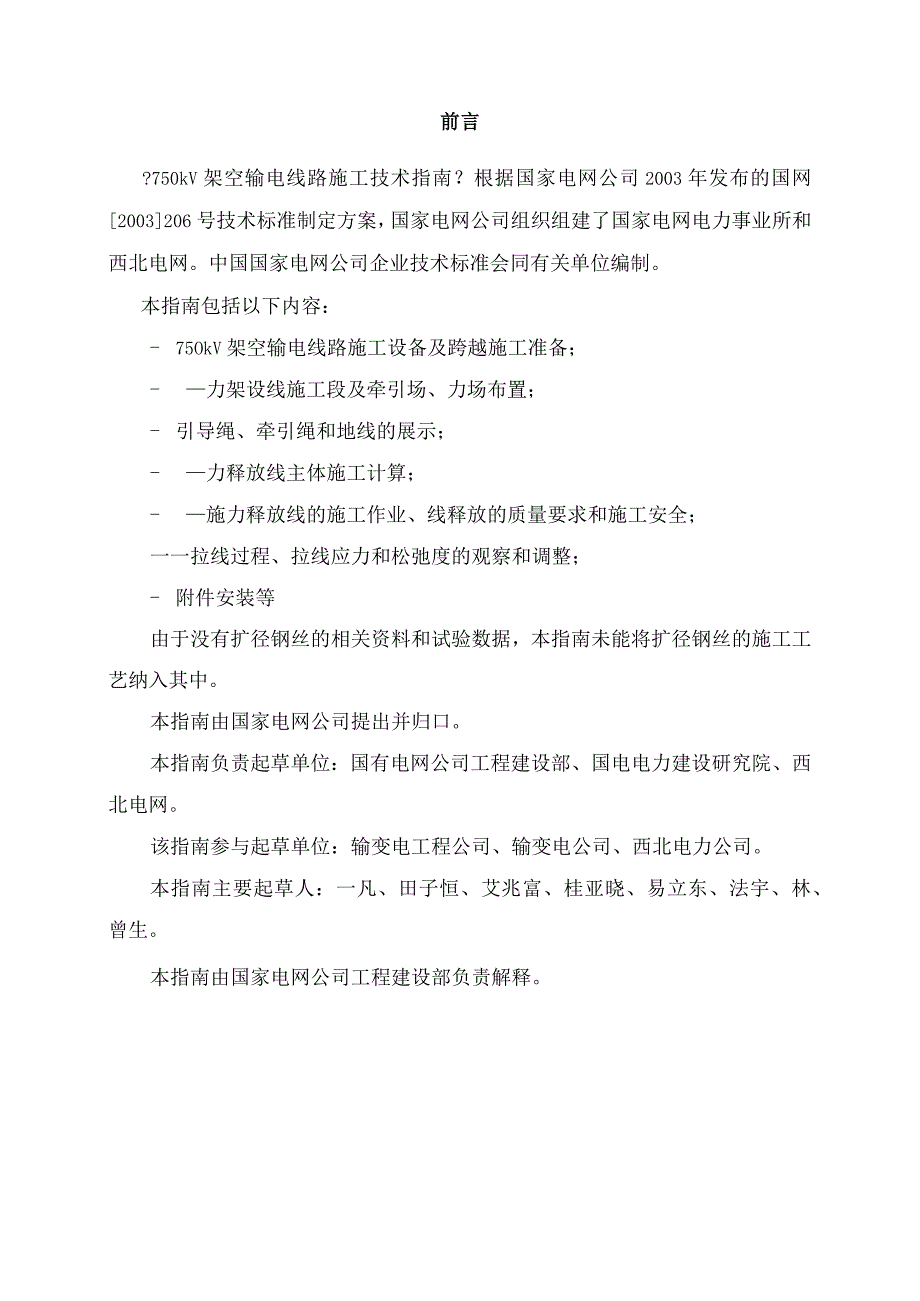

1、目录前言1周长2监管参考3总是这样4施工准备4.1 工具的准备4.2 跨建准备4.3 放线轮的准备5强制释放线5.1施工段及牵引场和力场5.2 导绳、牵引绳和地线布放5.3 力释放线主体施工计算5.4 施力线施工作业5.5 放线质量与施工安全6根紧线6.1 拧紧过程6.2 紧线应力6.3 松弛观察与调整6.4 绘图7附件安装7.1 总则要求7.2 塔配件安装（吊线）7.3 直线塔附件安装7.4 间隔条安装7.5 跳线安装附录判断表示例【参考】前言?750kV架空输电线路施工技术指南？根据国家电网公司2003年发布的国网2003206号技术标准制定方案，国家电网公司组织组建了国家电网电力事业所和
2、西北电网。中国国家电网公司企业技术标准会同有关单位编制。本指南包括以下内容：- 75OkV架空输电线路施工设备及跨越施工准备；- 力架设线施工段及牵引场、力场布置；- 引导绳、牵引绳和地线的展示；- 力释放线主体施工计算；- 施力释放线的施工作业、线释放的质量要求和施工安全；一一拉线过程、拉线应力和松弛度的观察和调整；- 附件安装等由于没有扩径钢丝的相关资料和试验数据，本指南未能将扩径钢丝的施工工艺纳入其中。本指南由国家电网公司提出并归口。本指南负责起草单位：国有电网公司工程建设部、国电电力建设研究院、西北电网。该指南参与起草单位：输变电工程公司、输变电公司、西北电力公司。本指南主要起草人：一

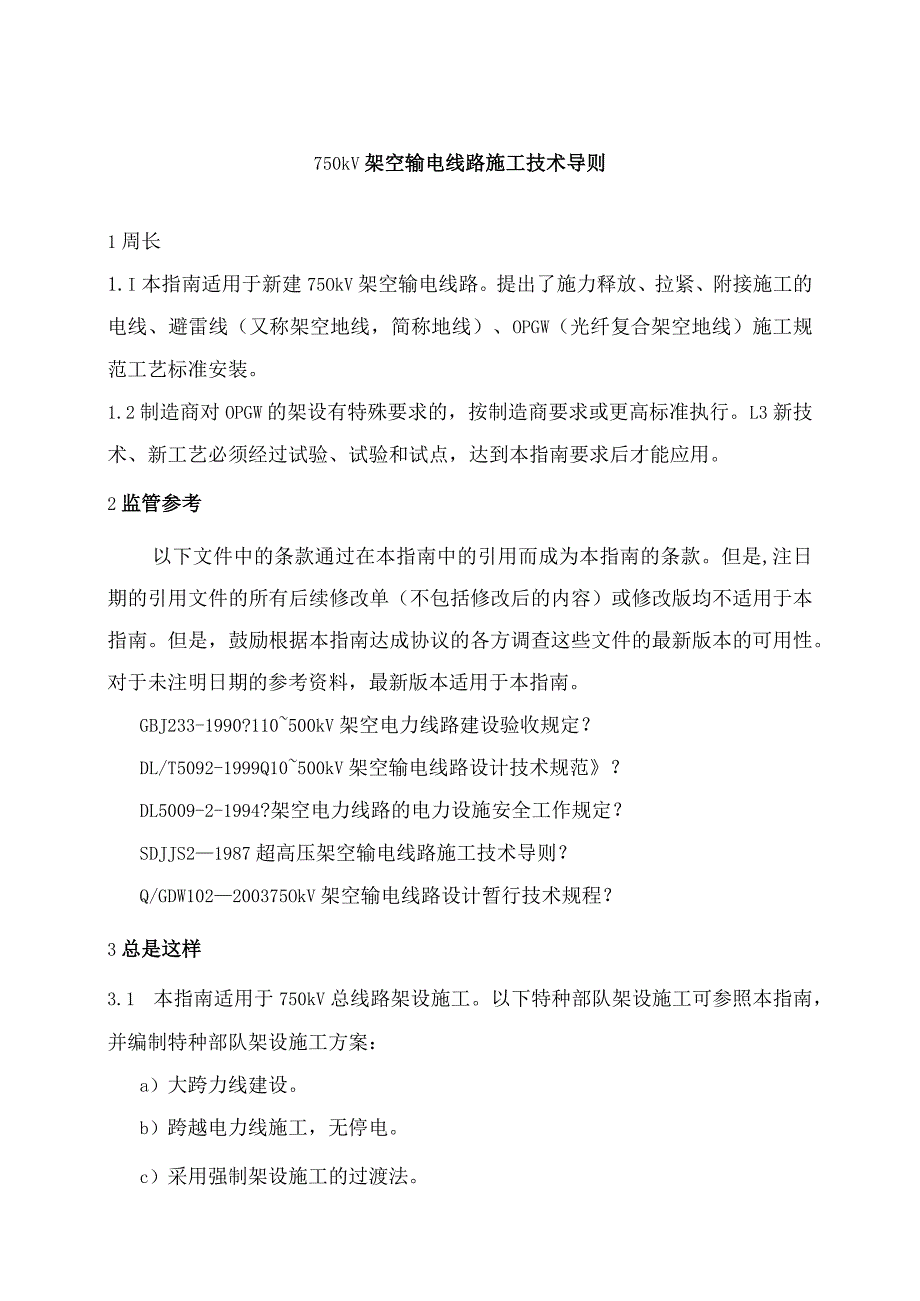

3、凡、田子恒、艾兆富、桂亚晓、易立东、法宇、林、曾生。本指南由国家电网公司工程建设部负责解释。750kV架空输电线路施工技术导则1周长1.I本指南适用于新建75OkV架空输电线路。提出了施力释放、拉紧、附接施工的电线、避雷线（又称架空地线，简称地线）、OPGW（光纤复合架空地线）施工规范工艺标准安装。1.2制造商对OPGW的架设有特殊要求的，按制造商要求或更高标准执行。L3新技术、新工艺必须经过试验、试验和试点，达到本指南要求后才能应用。2监管参考以下文件中的条款通过在本指南中的引用而成为本指南的条款。但是,注日期的引用文件的所有后续修改单（不包括修改后的内容）或修改版均不适用于本指南。但是，鼓
4、励根据本指南达成协议的各方调查这些文件的最新版本的可用性。对于未注明日期的参考资料，最新版本适用于本指南。GBJ233-1990?110500kV架空电力线路建设验收规定？DL/T5092-1999Q10500kV架空输电线路设计技术规范？DL5009-2-1994?架空电力线路的电力设施安全工作规定？SDJJS21987超高压架空输电线路施工技术导则？Q/GDW102200375OkV架空输电线路设计暂行技术规程？3总是这样3.1 本指南适用于750kV总线路架设施工。以下特种部队架设施工可参照本指南，并编制特种部队架设施工方案：a）大跨力线建设。b）跨越电力线施工，无停电。c）采用强制架设
5、施工的过渡法。d）采用循环拉放的方式进行力架设。3.2 高压架空输电线路布线工程中，采用放力法敷设导线，并采用拉紧、吊挂、附件安装等操作的整套线材施工方法。配合强制释放的工艺方法。这叫力线。力架的基本特点如下：a）线材布放过程中线材处于架空状态。b）施工段作为电缆施工的单元工程，在施工段进行敷设、拉紧电线等工作。c）施工断面不受设计阻力段限制，可采用直线塔作为施工段的起止塔,线路直接与阻力塔相连。d）拉紧直塔上的线，制作直塔锚线，也内容有直线放线的抗力塔在直塔上拉线。e）在直通紧线的阻力塔上做平衡悬挂或半平衡悬挂。f）推荐采用同相同时铺紧6根分导体的施工方法。在充分表现出上述特点的前提下，可根
6、据工程的具体情况，选择受力架设的工艺流程、施工机械、施工组织和操作方法。3.3 使用拖拉机、推力机等工程机械展开导线，使导线在铺设过程中以高架状态离开地面和障碍物的方法称为放力。强制释放的基本程序是：a）展开导绳：将导绳分段展开，一根一根地穿过放线轮，与相邻段连接。b）用导绳拉、放牵引绳：用小拖拉机将导绳收卷，在施工段逐步用牵引绳代替导绳。c）用牵引绳牵引和放线：用主牵引机将牵引绳收卷，逐步将施工段的牵引绳换成钢丝。用牵引绳和力机同时拉放6根子线称为一拉六放。d）六股线的铺放：根据现有的压线机，可组合成多种压线方式。本指南将只介绍一次布置6个子导体的方式。一次展开6根分线有3种工法:1拉6、1
7、拉4+2、1拉2+2+2,括号中的数字4和2代表4线力机和2线力分别机。1) 一拉六放线法：用1台拖拉机从1台6线力机中拉出6根分线，用1拉、6个行走板、七轮放线轮配合放线.2) 1拉4+2放线法：用1拉器从2拉器中拉出6个分线，2拉器中的1个有4线拉器和1个2线拉器机，用1拉6行走板和7轮放线轮配合放线。3) 一拉2+2+2放线方式：用1台拖拉机从3台2线力机中拉出6根分线，采用1拉、6路板、七轮放线-滑轮相互配合。金属丝。3 .4为保证750kV输电线路建成后的运行质量，在拉线的整个过程中必须对导体采取严格的保护措施：采用不划伤导体的材料制作轮槽。放线轮；提高钢丝在滑轮中的通过性；设备的材
8、料和形状的选择有利于保护电线；选择合适的放线力，既能保证线材架空，又能满足线材抗振的要求；在各操作环节加强电线保护等。4 .5施工组织管理在电力架设中发挥着重要作用。只有合理的组织和充分的准备，才能使各个流程紧密协调，流程顺畅；只有加强对设备的维护和维修，才能发挥设备的效率；只有岗位职责明确，沟通灵敏可靠，施工才能顺利进行，才能保证施工安全和施工质量。5 .6预防触电是电力线路安全施工中的突出问题之一。电危害来自雷击、靠近高压线的静电感应、靠近大电流线的电磁感应以及与带电物体的意外接触。要在施工全过程中采取防触电措施，设置接地系统，杜绝触电危险，认真接地，随时检查。靠近或平行于电力线运行的电力
9、线具有强甚至强感应电。应采取相应的安全措施，防止感应电伤人。临时接地线必须按照合理的程序进行安装和拆除，使架空线在施工过程中始终能够可靠接地。如果没有安装新工艺的接地线，则不得拆除原工艺的接地线；DL50092-1994【以下简称安全规程】安装临时接地线时规定的操作规程。6 .7采用受力架施工的施工段应符合下列施工条件：a）放线段的长度不应超过20个放线轮。两端的牵引场或力场应便于牵引机和力机的运输和布置，场地两侧的塔架应内容用作直线锚线。b）电缆在铁塔一侧拉紧时，临时电缆平衡线的水平力应符合设计要求。c）阻力段长度小150OnI于此值时，应按超牵引20Omin检查阻力塔。抗金属组合弦内应有调
10、长五金件，调整周长较大。d）直线塔应设置附件安装施工孔，抗力塔应设置锚线孔、临时拉线孔、放线轮悬挂孔等施工孔，孔径应为与施工工具相匹配。e）用于强制敷设的导体在强制敷设过程中不得因导体质量而出现松股、断股、鼓包、扭绞等现象。4施工准备4.1 工具的准备4.Ll设备准备前，应计算施工段的放线力和收线力，确定放力方式。根据技术要求配备放线设备。成套放线设备应相互匹配。在项目准备阶段，实施放力线应布置的主要设备如下：a）主拖拉机和钢丝绳卷筒。b）主机和线盘。c）小型拖拉机和钢丝绳卷筒。d）小力机和线盘。e）导绳和连接器。f）牵引绳和连接器。g）用于拉线的拉板。h）用于牵引绳索和导线的旋转接头。i）放
11、线轮、压线轮和接地轮。j）用于连接电线的单端网套和双端网套。k钢丝、地线、牵引绳、导绳配套钢丝夹。1其他。4.1. 2在拉线和放线过程中起牵引作用的机器称为主牵引机。主拖拉机应具有完善的工作机构、控制机构和安全机构，能够在使用区域的自然环境中连续工作。传动机构优选地是无限可变的。主起升机构应工作平稳。主拖拉机的额定牵引力可以选择如下：PmKpTp（1）在哪里：P主牵引车的额定牵引力，N；阳-同时拉出和释放的分导体数量；Kp选择主拖拉机额定牵引力系数，优选Kp=O.250.33；TP拉制线材，N.主曳引机卷筒槽底直径不应小于曳引绳直径的25倍。4.2. 3与主曳引机配套，将曳引绳卷到钢丝绳卷筒上
12、的机械或机构称为钢丝绳卷筒。钢丝绳卷筒应符合以下要求：a）驱动能量来自主拖拉机，由主拖拉机驾驶员集中操作控制。b）输送动力油源的高压软管接头采用密封良好的快速接头。c）能与主牵引机同步运行，保证牵引绳在主牵引机起升机构上不打滑、不松动，即保持牵引绳尾力满足：2000Pw5000（2）在哪里：Pw牵引绳尾力，Nod）具有良好的排绳机构，可使牵引绳整齐地排列在钢丝绳卷筒上。e)具有平稳可调的制动装置，内容连续工作，可有效控制牵引绳放卷时钢丝绳轴的惯性。4.3. 4在拉线和拉线过程中对线施加放线力的工程机械称为主机。750kV线路总则采用六分线，施力线应采用六线施力机。根据现有的动力放线设备，可采用
13、一台四线制动力机和一台两线制动力机组成组合主机4+2,也可采用三台两线制动力机组成2+2+2组合主机。主机应有完善的工作机构和控制机构，能连续平稳地调节放线力；可与主拖拉机同步运行；可在使用区域的自然环境中连续工作；放线力一经调整即可基本保持不变。不变;可分别控制同时牵拉的各分导体的放线力，或采用其他方法补偿各分导体在牵拉过程中可能产生的力差；线轮和导丝轮不会损坏线材。主机单线的额定功率可以选择如下：T=KtTp3在哪里：T主机单根导线额定功率，N；Kt一一选择主机单导体的额定功率系数，可取K尸0.170.20,仅平地施工K尸0.17,各种地形K尸0.20。主机线轮槽底直径应满足下式：D40d
14、-100(4)在哪里：D力机丝轮槽底直径，mm；d被铺展线材的直径，mi11oOPGW强制放线机主滚筒槽底直径应大于OPGW直径的70倍，且不应小于该直径Imo大部分发力机可以并联使用，加力轮组合后可以提高发力机的单线制动力，用于解决特殊工程中的强力放线问题。4.4. 5支撑线盘并为力机提供线尾力的设备称为线盘车或线盘架。线筒车或线筒架均应有可调制动装置，使制动力即线尾力保持满足下列要求：1000Tvv2000（5）在哪里：Tw-导线的尾力，No尾力不宜过大，以免在展开过程中对线轴过度夹层挤压和剧烈振动；不宜过小，以免线在主机线轮上滑动，在线轴上松动。4.5. 6在牵引绳的牵引和释放过程中起牵
15、引作用的机器称为小型牵引机。小型拖拉机总则都带有可以上下升降的导绳返回机构。控制拉绳力的机器称为小力机。当钢丝绳卷筒可以起到控制拉力的作用时，小力机就可以不用To小型拖拉机的额定牵引力可以选择如下：PM,在哪里：P小型拖拉机额定牵引力，N：Qp牵引绳综合破断力，No小力机的额定功率可以选择如下：在哪里：1.小力机的额定功率，No地线需要强制放线时，总则采用小型牵引机和小力机作为地线放线机（但地线直径与力轮直径之比）应检查小力机的），并使用导绳作为牵引的地线。绳索。满足公式6和公式7要求的小型拖拉机和小力机械总则可以满足地线释放力的需要。4.1.7导绳和牵引绳应选用少捻或无捻钢丝绳，受拉后扭矩较小，不易产生金钩，并经工艺试验证实可用。被拉后的导绳和牵引绳的扭力方向应与被拉体的扭力方向一致。牵引绳的规格可以选择如下：Q,叫导绳规格可选择如下：PwQP在哪里：Pp-导绳综合破断力，No4.L8力架线的其他专用受力工具和设备，如连接网套、牵引板、配重、抗弯连接器、旋转连接器、线夹
