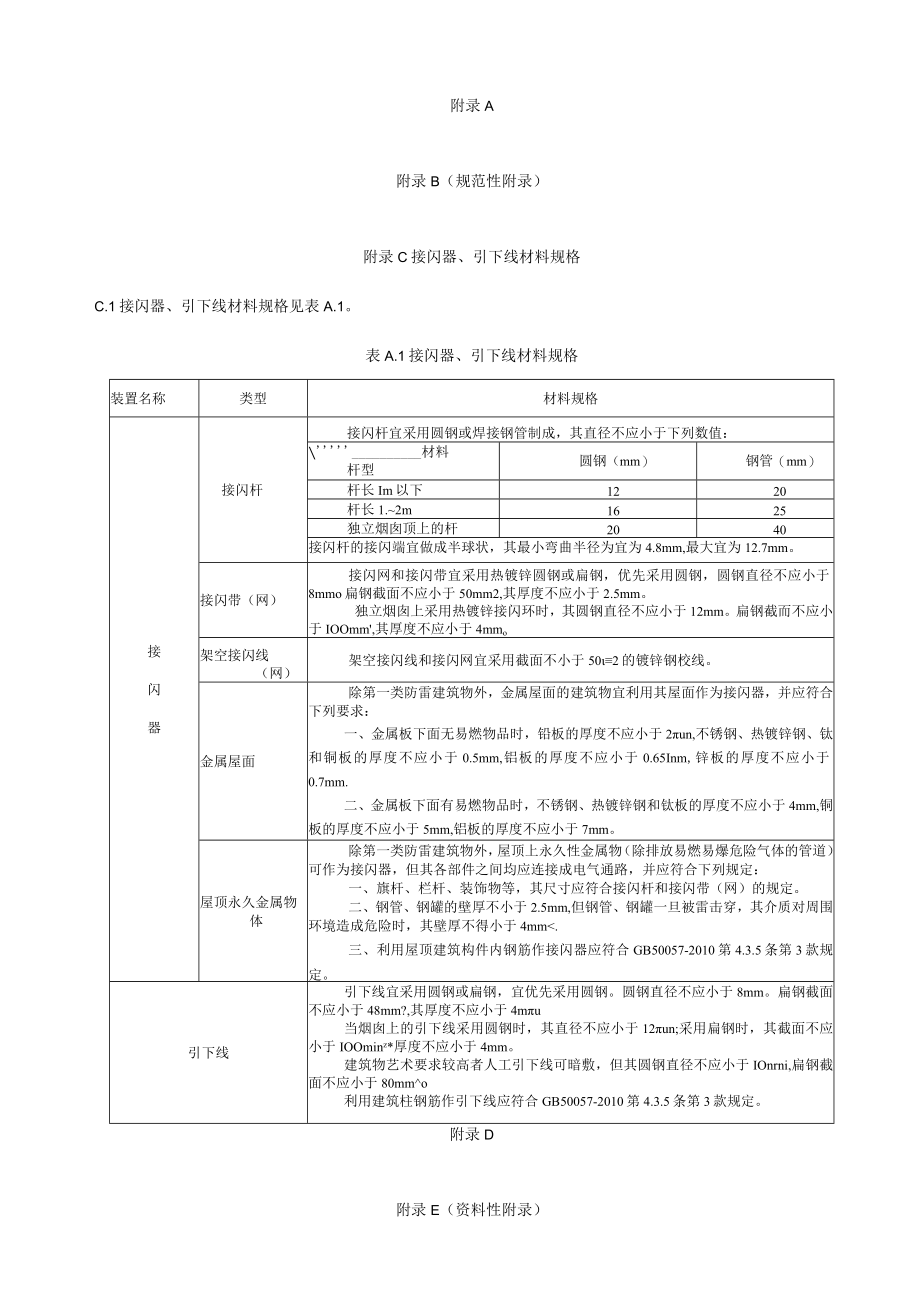

1、附录A附录B（规范性附录）附录C接闪器、引下线材料规格C.1接闪器、引下线材料规格见表A.1。表A.1接闪器、引下线材料规格装置名称类型材料规格接闪器接闪杆接闪杆宜采用圆钢或焊接钢管制成，其直径不应小于下列数值：材料杆型圆钢（mm）钢管（mm）杆长Im以下1220杆长1.2m1625独立烟囱顶上的杆2040接闪杆的接闪端宜做成半球状，其最小弯曲半径为宜为4.8mm,最大宜为12.7mm。接闪带（网）接闪网和接闪带宜采用热镀锌圆钢或扁钢，优先采用圆钢，圆钢直径不应小于8mmo扁钢截面不应小于50mm2,其厚度不应小于2.5mm。独立烟囱上采用热镀锌接闪环时，其圆钢直径不应小于12mm。扁钢截而不
2、应小于IOOmm,其厚度不应小于4mmo架空接闪线（网）架空接闪线和接闪网宜采用截面不小于502的镀锌钢校线。金属屋面除第一类防雷建筑物外，金属屋面的建筑物宜利用其屋面作为接闪器，并应符合下列要求：一、金属板下面无易燃物品时，铅板的厚度不应小于2un,不锈钢、热镀锌钢、钛和铜板的厚度不应小于0.5mm,铝板的厚度不应小于0.65Inm,锌板的厚度不应小于0.7mm.二、金属板下面有易燃物品时，不锈钢、热镀锌钢和钛板的厚度不应小于4mm,铜板的厚度不应小于5mm,铝板的厚度不应小于7mm。屋顶永久金属物体除第一类防雷建筑物外，屋顶上永久性金属物（除排放易燃易爆危险气体的管道）可作为接闪器，但其各
3、部件之间均应连接成电气通路，并应符合下列规定：一、旗杆、栏杆、装饰物等，其尺寸应符合接闪杆和接闪带（网）的规定。二、钢管、钢罐的壁厚不小于2.5mm,但钢管、钢罐一旦被雷击穿，其介质对周围环境造成危险时，其壁厚不得小于4mm.三、利用屋顶建筑构件内钢筋作接闪器应符合GB50057-2010第4.3.5条第3款规定。引下线引下线宜采用圆钢或扁钢，宜优先采用圆钢。圆钢直径不应小于8mm。扁钢截面不应小于48mm?,其厚度不应小于4mu当烟囱上的引下线采用圆钢时，其直径不应小于12un;采用扁钢时，其截面不应小于IOOminz*厚度不应小于4mm。建筑物艺术要求较高者人工引下线可暗敷，但其圆钢直径不

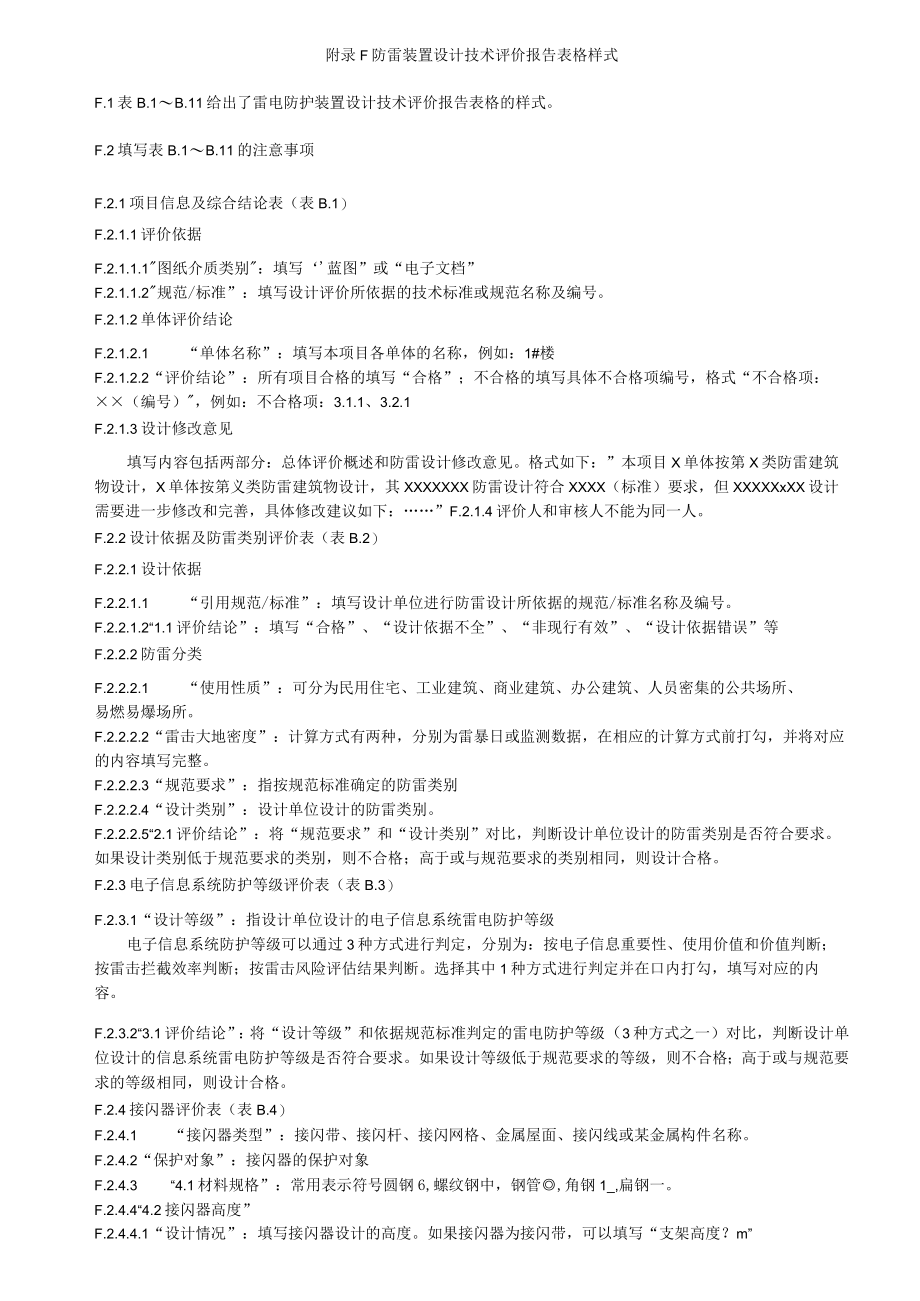

4、应小于IOnrni,扁钢截面不应小于80mmo利用建筑柱钢筋作引下线应符合GB50057-2010第4.3.5条第3款规定。附录D附录E（资料性附录）附录F防雷装置设计技术评价报告表格样式F.1表B.1B.11给出了雷电防护装置设计技术评价报告表格的样式。F.2填写表B.1B.11的注意事项F.2.1项目信息及综合结论表（表B.1）F.2.1.1评价依据F.2.1.1.1图纸介质类别：填写蓝图”或“电子文档”F.2.1.1.2规范/标准”：填写设计评价所依据的技术标准或规范名称及编号。F.2.1.2单体评价结论F.2.1.2.1“单体名称”：填写本项目各单体的名称，例如：1#楼F.2.1.2.
5、2“评价结论”：所有项目合格的填写“合格”；不合格的填写具体不合格项编号，格式“不合格项：（编号），例如：不合格项：3.1.1、3.2.1F.2.1.3设计修改意见填写内容包括两部分：总体评价概述和防雷设计修改意见。格式如下：”本项目X单体按第X类防雷建筑物设计，X单体按第义类防雷建筑物设计，其XXXXXXX防雷设计符合XXXX（标准）要求，但XXXXXxXX设计需要进一步修改和完善，具体修改建议如下：”F.2.1.4评价人和审核人不能为同一人。F.2.2设计依据及防雷类别评价表（表B.2）F.2.2.1设计依据F.2.2.1.1“引用规范/标准”：填写设计单位进行防雷设计所依据的规范/标准名
6、称及编号。F.2.2.1.2“1.1评价结论”：填写“合格”、“设计依据不全”、“非现行有效”、“设计依据错误”等F.2.2.2防雷分类F.2.2.2.1“使用性质”：可分为民用住宅、工业建筑、商业建筑、办公建筑、人员密集的公共场所、易燃易爆场所。F.2.2.2.2“雷击大地密度”：计算方式有两种，分别为雷暴日或监测数据，在相应的计算方式前打勾，并将对应的内容填写完整。F.2.2.2.3“规范要求”：指按规范标准确定的防雷类别F.2.2.2.4“设计类别”：设计单位设计的防雷类别。F.2.2.2.5“2.1评价结论”：将“规范要求”和“设计类别”对比，判断设计单位设计的防雷类别是否符合要求。如
7、果设计类别低于规范要求的类别，则不合格；高于或与规范要求的类别相同，则设计合格。F.2.3电子信息系统防护等级评价表（表B.3）F.2.3.1“设计等级”：指设计单位设计的电子信息系统雷电防护等级电子信息系统防护等级可以通过3种方式进行判定，分别为：按电子信息重要性、使用价值和价值判断；按雷击拦截效率判断；按雷击风险评估结果判断。选择其中1种方式进行判定并在口内打勾，填写对应的内容。F.2.3.2“3.1评价结论”：将“设计等级”和依据规范标准判定的雷电防护等级（3种方式之一）对比，判断设计单位设计的信息系统雷电防护等级是否符合要求。如果设计等级低于规范要求的等级，则不合格；高于或与规范要求的

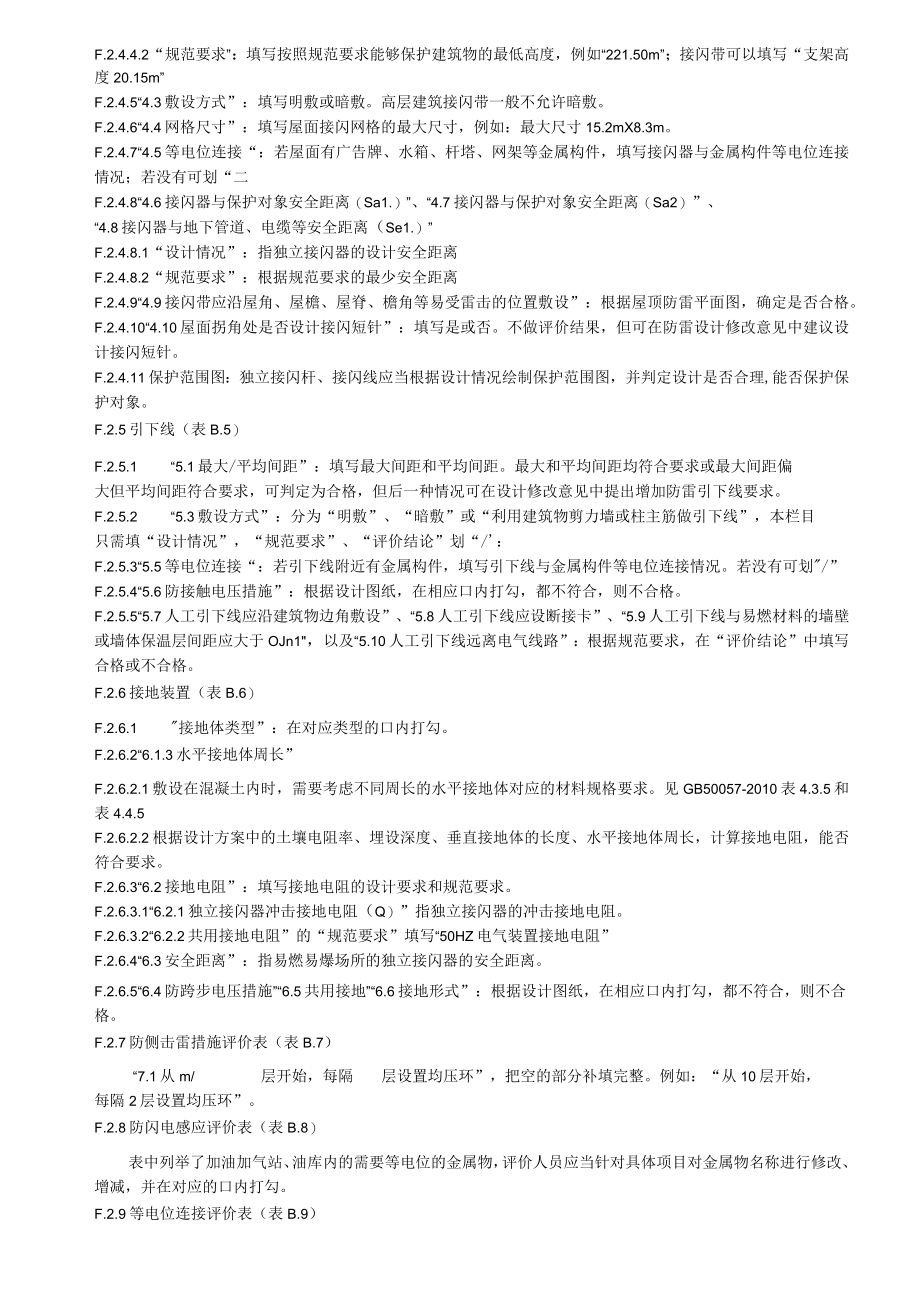

8、等级相同，则设计合格。F.2.4接闪器评价表（表B.4）F.2.4.1“接闪器类型”：接闪带、接闪杆、接闪网格、金属屋面、接闪线或某金属构件名称。F.2.4.2“保护对象”：接闪器的保护对象F.2.4.3“4.1材料规格”：常用表示符号圆钢6,螺纹钢中，钢管,角钢1_,扁钢一。F.2.4.4“4.2接闪器高度”F.2.4.4.1“设计情况”：填写接闪器设计的高度。如果接闪器为接闪带，可以填写“支架高度？m”F.2.4.4.2“规范要求”：填写按照规范要求能够保护建筑物的最低高度，例如“221.50m”；接闪带可以填写“支架高度20.15m”F.2.4.5“4.3敷设方式”：填写明敷或暗敷。高层
9、建筑接闪带一般不允许暗敷。F.2.4.6“4.4网格尺寸”：填写屋面接闪网格的最大尺寸，例如：最大尺寸15.2mX8.3m。F.2.4.7“4.5等电位连接“：若屋面有广告牌、水箱、杆塔、网架等金属构件，填写接闪器与金属构件等电位连接情况；若没有可划“二F.2.4.8“4.6接闪器与保护对象安全距离（Sa1.）”、“4.7接闪器与保护对象安全距离（Sa2）”、“4.8接闪器与地下管道、电缆等安全距离（Se1.）”F.2.4.8.1“设计情况”：指独立接闪器的设计安全距离F.2.4.8.2“规范要求”：根据规范要求的最少安全距离F.2.4.9“4.9接闪带应沿屋角、屋檐、屋脊、檐角等易受雷击的位
10、置敷设”：根据屋顶防雷平面图，确定是否合格。F.2.4.10“4.10屋面拐角处是否设计接闪短针”：填写是或否。不做评价结果，但可在防雷设计修改意见中建议设计接闪短针。F.2.4.11保护范围图：独立接闪杆、接闪线应当根据设计情况绘制保护范围图，并判定设计是否合理,能否保护保护对象。F.2.5引下线（表B.5）F.2.5.1“5.1最大/平均间距”：填写最大间距和平均间距。最大和平均间距均符合要求或最大间距偏大但平均间距符合要求，可判定为合格，但后一种情况可在设计修改意见中提出增加防雷引下线要求。F.2.5.2“5.3敷设方式”：分为“明敷”、“暗敷”或“利用建筑物剪力墙或柱主筋做引下线”，本
11、栏目只需填“设计情况”，“规范要求”、“评价结论”划“/：F.2.5.3“5.5等电位连接“：若引下线附近有金属构件，填写引下线与金属构件等电位连接情况。若没有可划/”F.2.5.4“5.6防接触电压措施”：根据设计图纸，在相应口内打勾，都不符合，则不合格。F.2.5.5“5.7人工引下线应沿建筑物边角敷设”、“5.8人工引下线应设断接卡”、“5.9人工引下线与易燃材料的墙壁或墙体保温层间距应大于OJn1，以及“5.10人工引下线远离电气线路”：根据规范要求，在“评价结论”中填写合格或不合格。F.2.6接地装置（表B.6）F.2.6.1接地体类型”：在对应类型的口内打勾。F.2.6.2“6.1
12、.3水平接地体周长”F.2.6.2.1敷设在混凝土内时，需要考虑不同周长的水平接地体对应的材料规格要求。见GB50057-2010表4.3.5和表4.4.5F.2.6.2.2根据设计方案中的土壤电阻率、埋设深度、垂直接地体的长度、水平接地体周长，计算接地电阻，能否符合要求。F.2.6.3“6.2接地电阻”：填写接地电阻的设计要求和规范要求。F.2.6.3.1“6.2.1独立接闪器冲击接地电阻（Q）”指独立接闪器的冲击接地电阻。F.2.6.3.2“6.2.2共用接地电阻”的“规范要求”填写“50HZ电气装置接地电阻”F.2.6.4“6.3安全距离”：指易燃易爆场所的独立接闪器的安全距离。F.2.
13、6.5“6.4防跨步电压措施”“6.5共用接地”“6.6接地形式”：根据设计图纸，在相应口内打勾，都不符合，则不合格。F.2.7防侧击雷措施评价表（表B.7）“7.1从m/层开始，每隔层设置均压环”，把空的部分补填完整。例如：“从10层开始，每隔2层设置均压环”。F.2.8防闪电感应评价表（表B.8）表中列举了加油加气站、油库内的需要等电位的金属物，评价人员应当针对具体项目对金属物名称进行修改、增减，并在对应的口内打勾。F.2.9等电位连接评价表（表B.9）F.2.9.19.1接地端子表中的位置为设置等电位接地端子的常见场所，评价人员应注意检查这些位置是否设置等电位连接端子，”建筑物内大型金属
14、构架处”“进出建筑物的金属管道就近处”“金属管道附近”“室内大型设备安装位置”“屋面大型设备安装位置”“电子机房”可以修改成具体构件、管道、设备、机房名称。另外可根据具体项目对接地端子设置位置进行增减，并在对应的口内打勾。F.2.9.29.2机房局部等电位F.2.9.2.1“9.2.1等电位连接形式：S型或M型F.2.9.2.2连接导体、端子板的材料规格参考相应规范要求进行评价。F.2.10屏蔽及布线评价表（表B.10）F.2.10.11、根据屏蔽材料规格和网格大小，计算雷击最大可能的磁场强度，如果设计中提到电磁兼容要求，则将计算的结果与机房电磁兼容的要求比较，填写是否符合机房电磁兼容要求；如
15、果设计中未提及电磁兼容要求，则填写磁场强度。F.2.10.2“10.2.3信息系统机房选择在建筑物低层中心部位”、“10.2.4设备和屏蔽体和结构柱保持一定的安全距离”、“10.3布线”：根据设计情况填写是否合格。F.2.11防闪电电涌侵入表（表B.11）F.2.11.1“11.1易燃易爆场所户外管线防闪电电涌侵入措施”适用于易燃易爆场所的防闪电电涌侵入，在对应的栏目评价是否合格。F.2.11.2“11.2电气系统SPD”F.2.11.2.1按第一级、第二级的顺序填写。F.2.11.2.2安装位置：填写具体安装位置，例如：“总配线柜”、“电梯配电箱”、“X层楼层动力配电箱”等。F.2.11.3“11.3电子系统SPD”线路：填写安装SPD的线路名称，例如“电话线路”“有线电视”等F.2.11.4SPD要通过考察SPD的参数、安装位置以及建筑物的系统设备等，判断SPD设计是否合格。表B.1项目信息及综合结论表建设单位项目名称项目地址联系人联系电话设计单位资质证号评价依据设计图纸图号图
