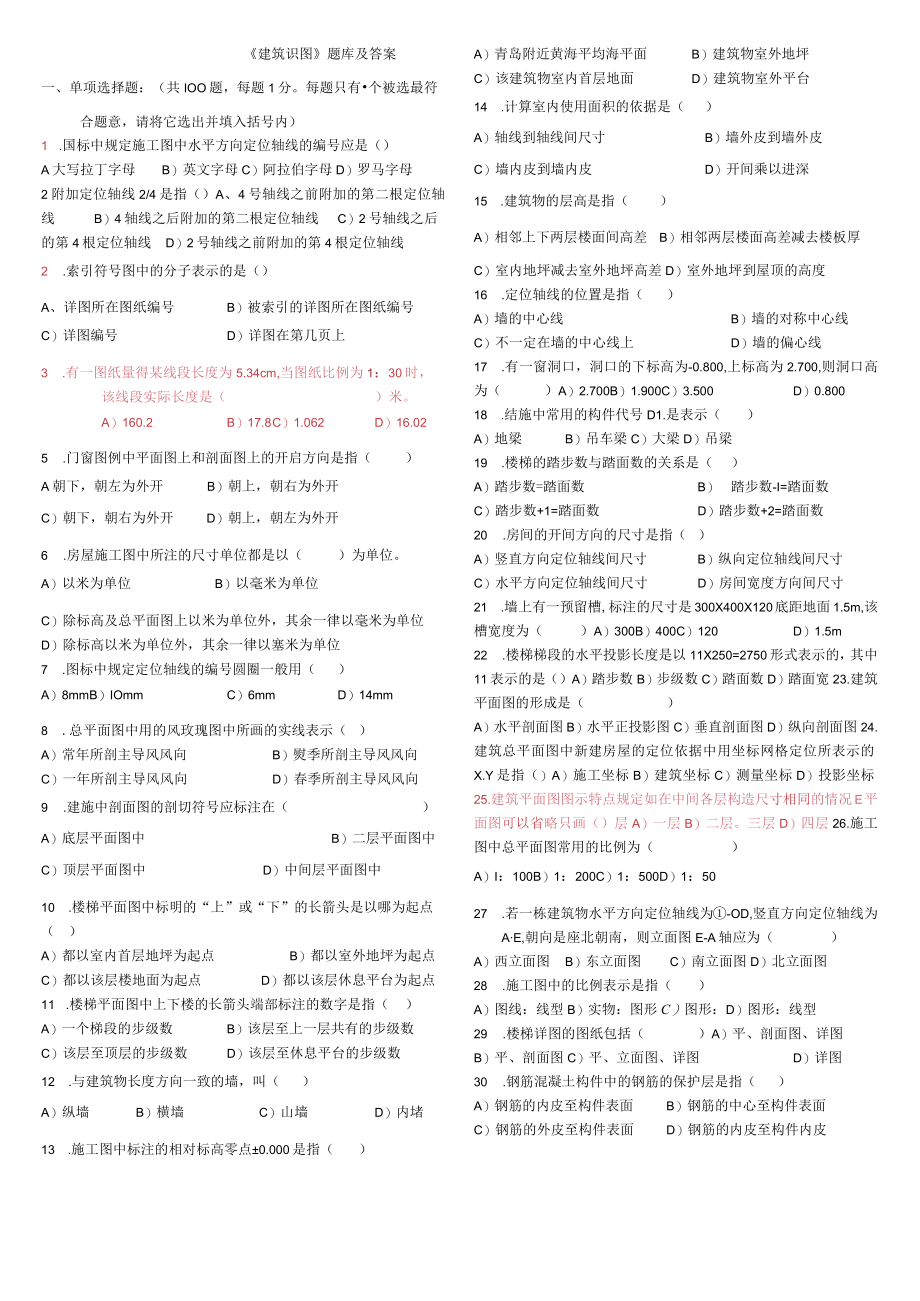

1、建筑识图题库及答案一、单项选择题：（共IOO题，每题1分。每题只有个被选最符合题意，请将它选出并填入括号内）1 .国标中规定施工图中水平方向定位轴线的编号应是（）A大写拉丁字母B）英文字母C）阿拉伯字母D）罗马字母2附加定位轴线2/4是指（）A、4号轴线之前附加的第二根定位轴线B）4轴线之后附加的第二根定位轴线C）2号轴线之后的第4根定位轴线D）2号轴线之前附加的第4根定位轴线2 .索引符号图中的分子表示的是（）A、详图所在图纸编号B）被索引的详图所在图纸编号C）详图编号D）详图在第几页上3 .有一图纸量得某线段长度为5.34cm,当图纸比例为1：30时，该线段实际长度是（）米。A）160.2
2、B）17.8C）1.062D）16.025 .门窗图例中平面图上和剖面图上的开启方向是指（）A朝下，朝左为外开B）朝上，朝右为外开C）朝下，朝右为外开D）朝上，朝左为外开6 .房屋施工图中所注的尺寸单位都是以（）为单位。A）以米为单位B）以毫米为单位C）除标高及总平面图上以米为单位外，其余一律以毫米为单位D）除标高以米为单位外，其余一律以塞米为单位7 .图标中规定定位轴线的编号圆圈一般用（）A）8mmB）IOmmC）6mmD）14mm8 .总平面图中用的风玫瑰图中所画的实线表示（）A）常年所剖主导风风向B）熨季所剖主导风风向C）一年所剖主导风风向D）春季所剖主导风风向9 .建施中剖面图的剖切符
3、号应标注在（）A）底层平面图中B）二层平面图中C）顶层平面图中D）中间层平面图中10 .楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（）A）都以室内首层地坪为起点B）都以室外地坪为起点C）都以该层楼地面为起点D）都以该层休息平台为起点11 .楼梯平面图中上下楼的长箭头端部标注的数字是指（）A）一个梯段的步级数B）该层至上一层共有的步级数C）该层至顶层的步级数D）该层至休息平台的步级数12 .与建筑物长度方向一致的墙，叫（）A）纵墙B）横墙C）山墙D）内堵13 .施工图中标注的相对标高零点0.000是指（）A）青岛附近黄海平均海平面B）建筑物室外地坪C）该建筑物室内首层地面D）建筑物室外
4、平台14 .计算室内使用面积的依据是（）A）轴线到轴线间尺寸B）墙外皮到墙外皮C）墙内皮到墙内皮D）开间乘以进深15 .建筑物的层高是指（）A）相邻上下两层楼面间高差B）相邻两层楼面高差减去楼板厚C）室内地坪减去室外地坪高差D）室外地坪到屋顶的高度16 .定位轴线的位置是指（）A）墙的中心线B）墙的对称中心线C）不一定在墙的中心线上D）墙的偏心线17 .有一窗洞口，洞口的下标高为-0.800,上标高为2.700,则洞口高为（）A）2.700B）1.900C）3.500D）0.80018 .结施中常用的构件代号D1.是表示（）A）地梁B）吊车梁C）大梁D）吊梁19 .楼梯的踏步数与踏面数的关系是
5、（）A）踏步数=踏面数B）踏步数-I=踏面数C）踏步数+1=踏面数D）踏步数+2=踏面数20 .房间的开间方向的尺寸是指（）A）竖直方向定位轴线间尺寸B）纵向定位轴线间尺寸C）水平方向定位轴线间尺寸D）房间宽度方向间尺寸21 .墙上有一预留槽,标注的尺寸是300X400X120底距地面1.5m,该槽宽度为（）A）300B）400C）120D）1.5m22 .楼梯梯段的水平投影长度是以11X250=2750形式表示的，其中11表示的是（）A）踏步数B）步级数C）踏面数D）踏面宽23.建筑平面图的形成是（）A）水平剖面图B）水平正投影图C）垂直剖面图D）纵向剖面图24.建筑总平面图中新建房屋的定位
6、依据中用坐标网格定位所表示的X.Y是指（）A）施工坐标B）建筑坐标C）测量坐标D）投影坐标25.建筑平面图图示特点规定如在中间各层构造尺寸相同的情况E平面图可以省略只画（）层A）一层B）二层。三层D）四层26.施工图中总平面图常用的比例为（）A）I：100B）1：200C）1：500D）1：5027 .若一栋建筑物水平方向定位轴线为-OD,竖直方向定位轴线为AE,朝向是座北朝南，则立面图E-A轴应为（）A）西立面图B）东立面图C）南立面图D）北立面图28 .施工图中的比例表示是指（）A）图线：线型B）实物：图形C）图形：D）图形：线型29 .楼梯详图的图纸包括（）A）平、剖面图、详图B）平、剖

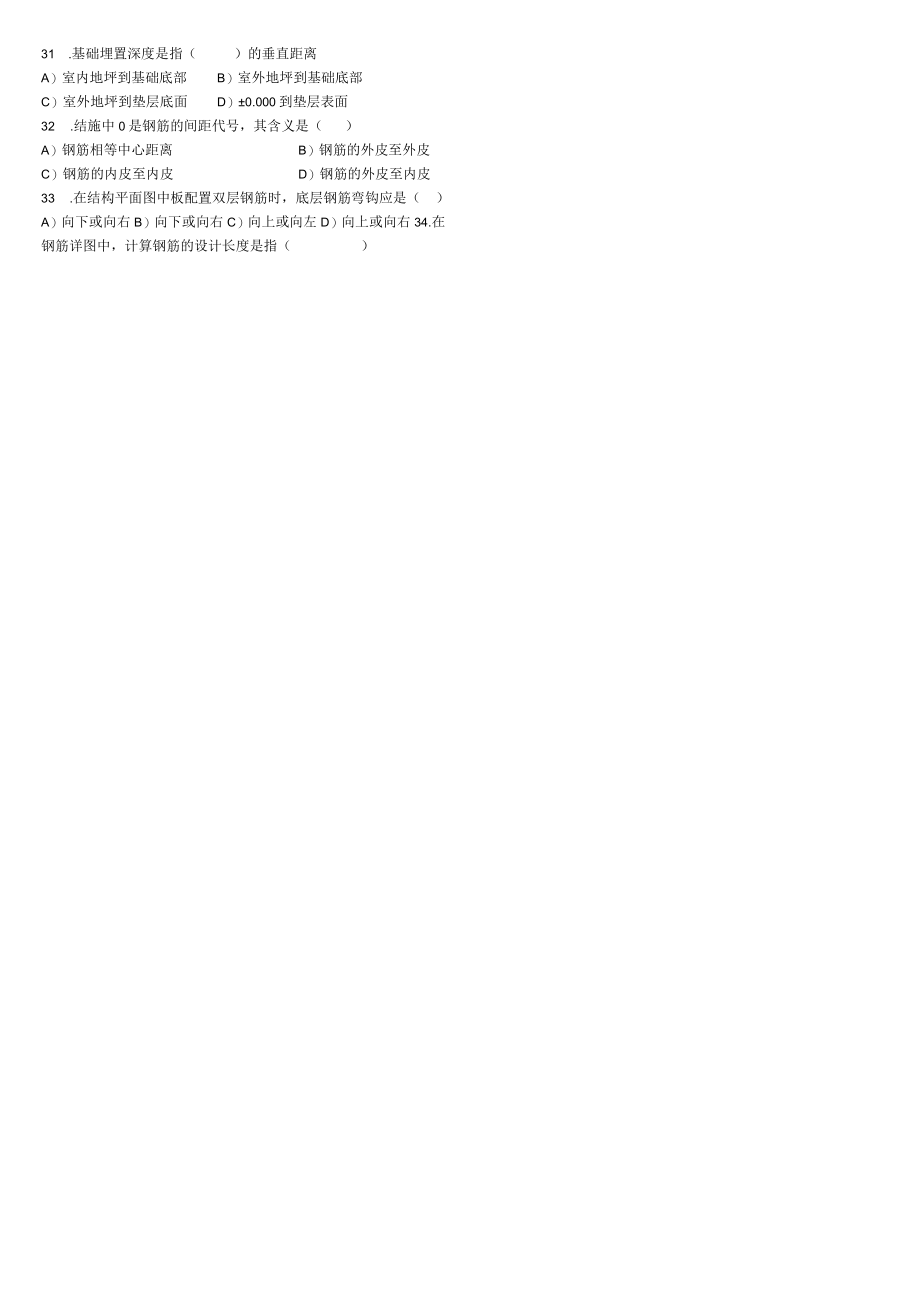

7、面图C）平、立面图、详图D）详图30 .钢筋混凝土构件中的钢筋的保护层是指（）A）钢筋的内皮至构件表面B）钢筋的中心至构件表面C）钢筋的外皮至构件表面D）钢筋的内皮至构件内皮31 .基础埋置深度是指（）的垂直距离A）室内地坪到基础底部B）室外地坪到基础底部C）室外地坪到垫层底面D）0.000到垫层表面32 .结施中0是钢筋的间距代号，其含义是（）A）钢筋相等中心距离B）钢筋的外皮至外皮C）钢筋的内皮至内皮D）钢筋的外皮至内皮33 .在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（）A）向下或向右B）向下或向右C）向上或向左D）向上或向右34.在钢筋详图中，计算钢筋的设计长度是指（）A）内皮尺

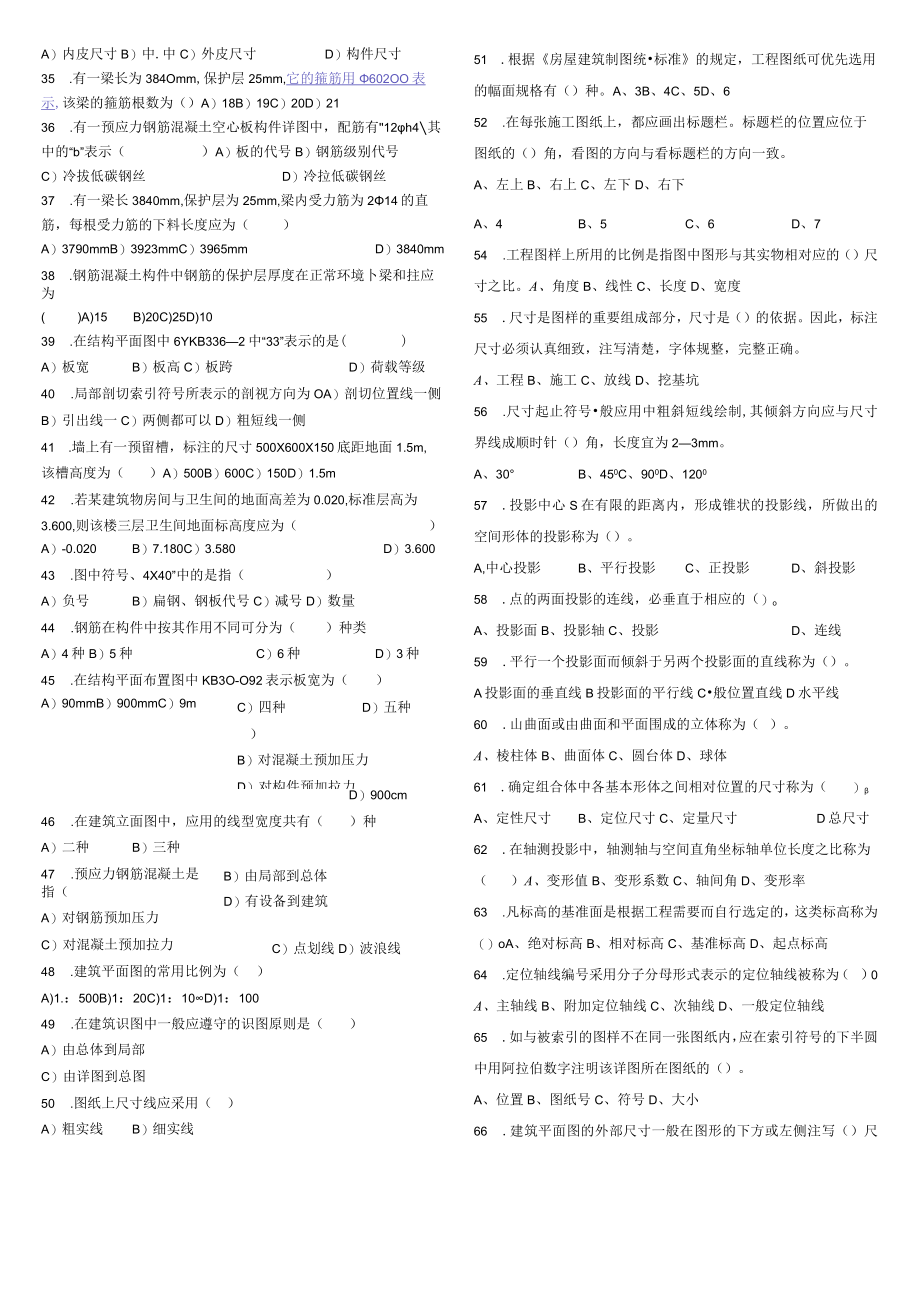

8、寸B）中.中C）外皮尺寸D）构件尺寸35 .有一梁长为384Omm,保护层25mm,它的箍筋用602OO表示,该梁的箍筋根数为（）A）18B）19C）20D）2136 .有一预应力钢筋混凝土空心板构件详图中，配筋有12h4其中的“b”表示（）A）板的代号B）钢筋级别代号C）冷拔低碳钢丝D）冷拉低碳钢丝37 .有一梁长3840mm,保护层为25mm,梁内受力筋为214的直筋，每根受力筋的下料长度应为（）A）3790mmB）3923mmC）3965mmD）3840mm38 .钢筋混凝土构件中钢筋的保护层厚度在正常环境卜梁和拄应为()A)15B)20C)25D)1039 .在结构平面图中6YKB33
9、62中“33”表示的是()A）板宽B）板高C）板跨D）荷载等级40 .局部剖切索引符号所表示的剖视方向为OA）剖切位置线一侧B）引出线一C）两侧都可以D）粗短线一侧41 .墙上有一预留槽，标注的尺寸500X600X150底距地面1.5m,该槽高度为（）A）500B）600C）150D）1.5m42 .若某建筑物房间与卫生间的地面高差为0.020,标准层高为3.600,则该楼三层卫生间地面标高度应为（）A）-0.020B）7.180C）3.580D）3.60043 .图中符号、4X40”中的是指（）A）负号B）扁钢、钢板代号C）减号D）数量44 .钢筋在构件中按其作用不同可分为（）种类A）4种B
10、）5种C）6种D）3种45 .在结构平面布置图中KB3O-O92表示板宽为（）A）90mmB）900mmC）9mD）900cm46 .在建筑立面图中，应用的线型宽度共有（）种A）二种B）三种47 .预应力钢筋混凝土是指（A）对钢筋预加压力C）对混凝土预加拉力C）四种D）五种）B）对混凝土预加压力D）对构件预加拉力48 .建筑平面图的常用比例为（）A)1.：500B)1：20C)1：10D)1：10049 .在建筑识图中一般应遵守的识图原则是（）B）由局部到总体D）有设备到建筑A）由总体到局部C）由详图到总图50 .图纸上尺寸线应采用（）A）粗实线B）细实线C）点划线D）波浪线51 .根据房屋建
11、筑制图统标准的规定，工程图纸可优先选用的幅面规格有（）种。A、3B、4C、5D、652 .在每张施工图纸上，都应画出标题栏。标题栏的位置应位于图纸的（）角，看图的方向与看标题栏的方向一致。A、左上B、右上C、左下D、右下A、4B、5C、6D、754 .工程图样上所用的比例是指图中图形与其实物相对应的（）尺寸之比。A、角度B、线性C、长度D、宽度55 .尺寸是图样的重要组成部分，尺寸是（）的依据。因此，标注尺寸必须认真细致，注写清楚，字体规整，完整正确。A、工程B、施工C、放线D、挖基坑56 .尺寸起止符号般应用中粗斜短线绘制,其倾斜方向应与尺寸界线成顺时针（）角，长度宜为23mm。A、30B、
12、450C、900D、120057 .投影中心S在有限的距离内，形成锥状的投影线，所做出的空间形体的投影称为（）。A,中心投影B、平行投影C、正投影D、斜投影58 .点的两面投影的连线，必垂直于相应的（）oA、投影面B、投影轴C、投影D、连线59 .平行一个投影面而倾斜于另两个投影面的直线称为（）。A投影面的垂直线B投影面的平行线C般位置直线D水平线60 .山曲面或由曲面和平面围成的立体称为（）。A、棱柱体B、曲面体C、圆台体D、球体61 .确定组合体中各基本形体之间相对位置的尺寸称为（）A、定性尺寸B、定位尺寸C、定量尺寸D总尺寸62 .在轴测投影中，轴测轴与空间直角坐标轴单位长度之比称为（）
13、A、变形值B、变形系数C、轴间角D、变形率63 .凡标高的基准面是根据工程需要而自行选定的，这类标高称为（）oA、绝对标高B、相对标高C、基准标高D、起点标高64 .定位轴线编号采用分子分母形式表示的定位轴线被称为（）0A、主轴线B、附加定位轴线C、次轴线D、一般定位轴线65 .如与被索引的图样不在同一张图纸内，应在索引符号的下半圆中用阿拉伯数字注明该详图所在图纸的（）。A、位置B、图纸号C、符号D、大小66 .建筑平面图的外部尺寸一般在图形的下方或左侧注写（）尺寸。A、一道B、两道C、三道D、四道67 .建筑物立面图是平行于建筑物各方向外表立面的（）oA、剖面图B、正投影图C、断面图D、轴测
14、图68 .用钢筋混凝土振捣制成的梁、板、柱、基础等构件称为（）o53.工程图样上使用的线型按用途一般可分为（）种。A钢筋构件B、混凝土构件C钢筋混凝土构件D素混凝土构件69 .在制作钢筋混凝土构件时通过张拉钢筋对混凝土预加定的压力，以提高构件的抗拉和抗裂性能的构件叫（）oA钢构件B预应力钢筋混凝土构件C混凝土构件D素混凝土构件70.全部用钢筋混凝土构件承重的结构（如单跨工业厂房）称为（）。A、混合结构B、钢结构C、钢筋混凝土结构D、木结构71 .钢筋混凝土现浇板中的受力钢筋需要标注它的直径和（）。A、根数B、间距C、半径D、重量72 .基础常见的型式主要有单独基础和（）。A、独立基础B、杯形基
15、础C、混合基础D、条形基础73 .预应力钢筋混凝土空心板的代号为（）0A、YKBB、KBC、BD、KXB74 .采暖系统图是采用（）方法绘制的。A、正等测图B、正面斜等测图C、水平斜等测图D、轴测图75.室内给水系统的方式主要有简单的给水系统、设高位水箱的给水系统、设断流水池的给水系统和（）系统。A、竖向分区给水B、纵向给水C、横向给水D、间接给水76.给水管道系统一般从引入管开始识读，依次按引入管一（）-*立管一支管T卫生器具.A总管B水平干管C竖向干管D横管77.室内排水系统按被排污水的性质可分为生活污水排水系统和（）排水系统。A、雨水B、生产污（废）水C雪水D、臭水78.室内排水施工图的识读步骤应根据管网系统的编号从各个排水
