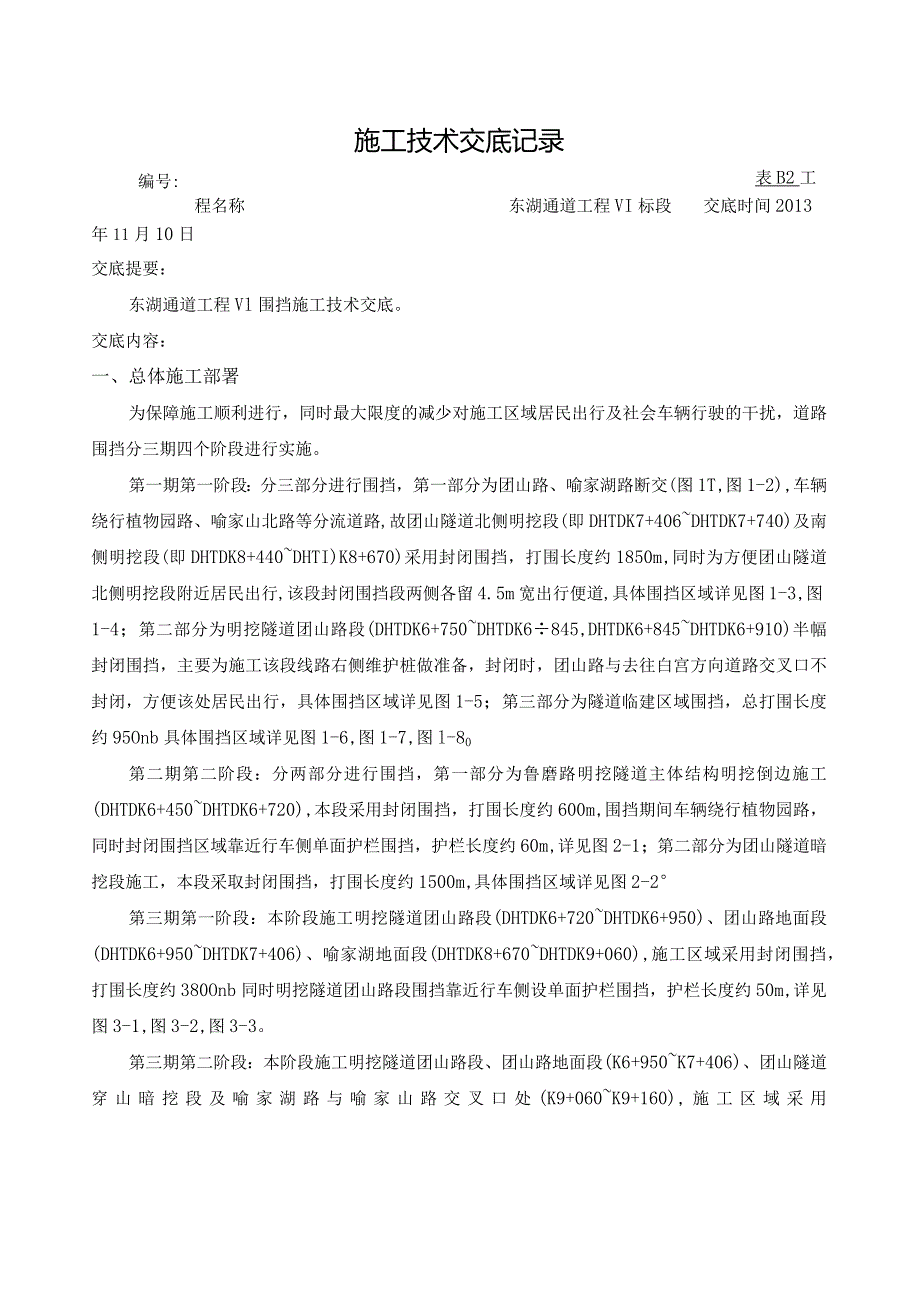

1、施工技术交底记录编号:表B2工程名称东湖通道工程VI标段交底时间2013年11月10日交底提要：东湖通道工程Vl围挡施工技术交底。交底内容：一、总体施工部署为保障施工顺利进行，同时最大限度的减少对施工区域居民出行及社会车辆行驶的干扰，道路围挡分三期四个阶段进行实施。第一期第一阶段：分三部分进行围挡，第一部分为团山路、喻家湖路断交(图1T,图1-2),车辆绕行植物园路、喻家山北路等分流道路,故团山隧道北侧明挖段(即DHTDK7+406DHTDK7+740)及南侧明挖段(即DHTDK8+440DHTI)K8+670)采用封闭围挡，打围长度约1850m,同时为方便团山隧道北侧明挖段附近居民出行,该段
2、封闭围挡段两侧各留4.5m宽出行便道,具体围挡区域详见图1-3,图1-4；第二部分为明挖隧道团山路段(DHTDK6+750DHTDK6845,DHTDK6+845DHTDK6+910)半幅封闭围挡，主要为施工该段线路右侧维护桩做准备，封闭时，团山路与去往白宫方向道路交叉口不封闭，方便该处居民出行，具体围挡区域详见图1-5；第三部分为隧道临建区域围挡，总打围长度约95Onb具体围挡区域详见图1-6,图1-7,图l-80第二期第二阶段：分两部分进行围挡，第一部分为鲁磨路明挖隧道主体结构明挖倒边施工(DHTDK6+450DHTDK6+720),本段采用封闭围挡，打围长度约600m,围挡期间车辆绕行植
3、物园路，同时封闭围挡区域靠近行车侧单面护栏围挡，护栏长度约60m,详见图2-1；第二部分为团山隧道暗挖段施工，本段采取封闭围挡，打围长度约1500m,具体围挡区域详见图2-2第三期第一阶段：本阶段施工明挖隧道团山路段(DHTDK6+720DHTDK6+950)、团山路地面段(DHTDK6+950DHTDK7+406)、喻家湖地面段(DHTDK8+670DHTDK9+060),施工区域采用封闭围挡，打围长度约380Onb同时明挖隧道团山路段围挡靠近行车侧设单面护栏围挡，护栏长度约50m,详见图3-1,图3-2,图3-3。第三期第二阶段：本阶段施工明挖隧道团山路段、团山路地面段(K6+950K7+

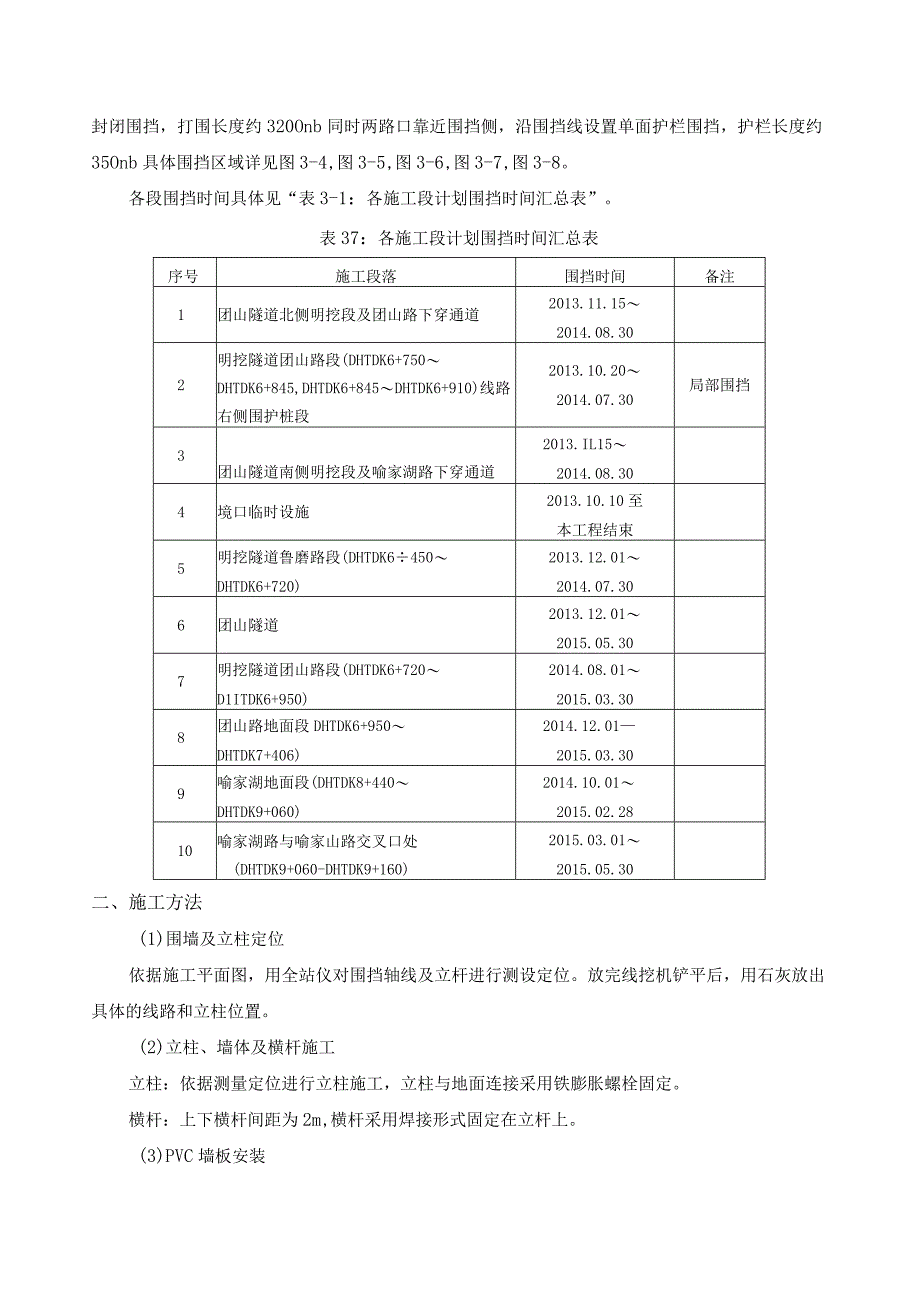

4、406)、团山隧道穿山暗挖段及喻家湖路与喻家山路交叉口处(K9+060K9+160),施工区域采用封闭围挡，打围长度约320Onb同时两路口靠近围挡侧，沿围挡线设置单面护栏围挡，护栏长度约35Onb具体围挡区域详见图3-4,图3-5,图3-6,图3-7,图3-8。各段围挡时间具体见“表3-1：各施工段计划围挡时间汇总表”。表37：各施工段计划围挡时间汇总表序号施工段落围挡时间备注1团山隧道北侧明挖段及团山路下穿通道2013.11.152014.08.302明挖隧道团山路段(DHTDK6+750DHTDK6+845,DHTDK6+845DHTDK6+910)线路右侧围护桩段2013.10.202
5、014.07.30局部围挡3团山隧道南侧明挖段及喻家湖路下穿通道2013.IL152014.08.304境口临时设施2013.10.10至本工程结束5明挖隧道鲁磨路段(DHTDK6450DHTDK6+720)2013.12.012014.07.306团山隧道2013.12.012015.05.307明挖隧道团山路段(DHTDK6+720D1ITDK6+950)2014.08.012015.03.308团山路地面段DHTDK6+950DHTDK7+406)2014.12.012015.03.309喻家湖地面段(DHTDK8+440DHTDK9+060)2014.10.012015.02.2810

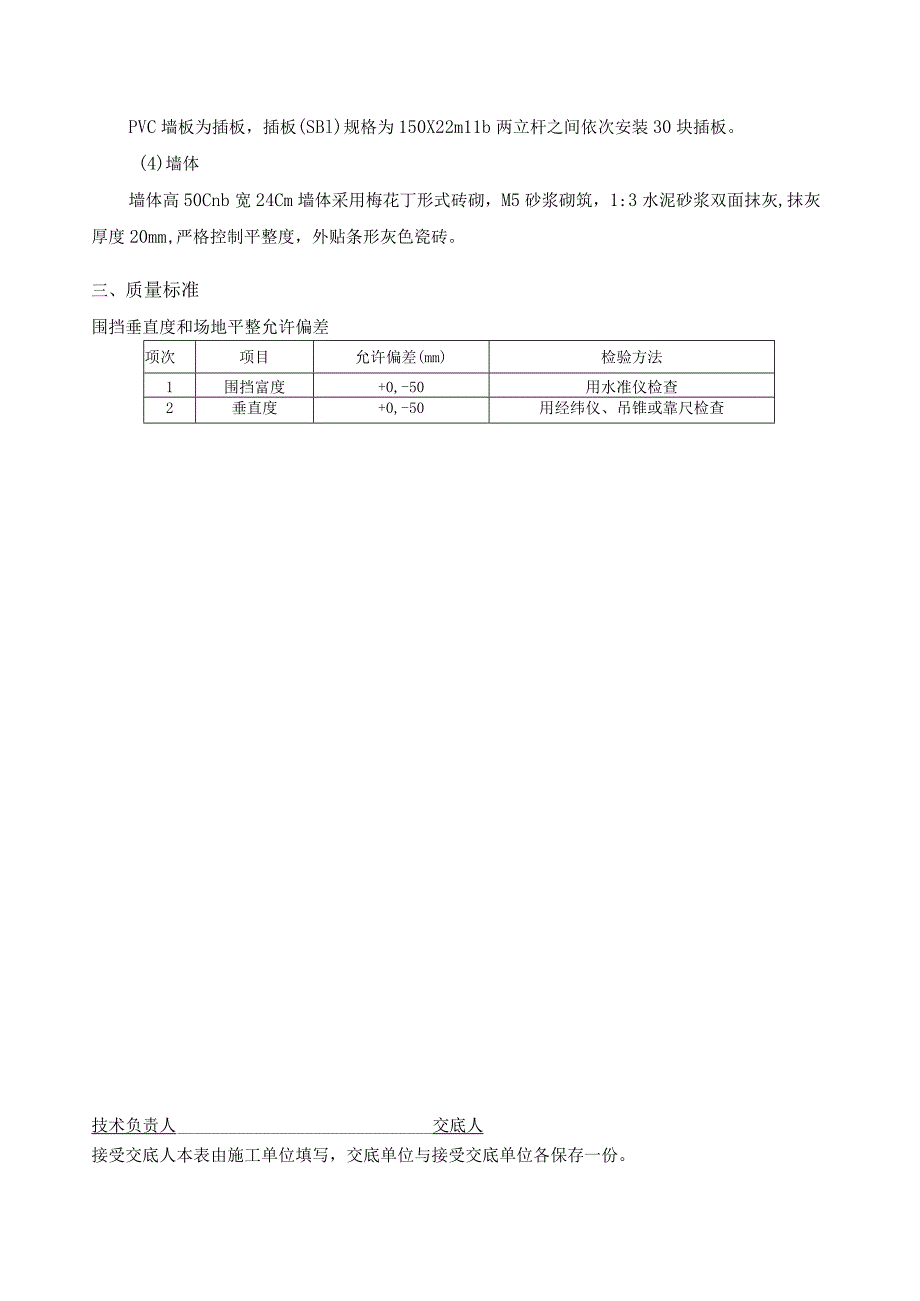

6、喻家湖路与喻家山路交叉口处(DHTDK9+060-DHTDK9+160)2015.03.012015.05.30二、施工方法(1)围墙及立柱定位依据施工平面图，用全站仪对围挡轴线及立杆进行测设定位。放完线挖机铲平后，用石灰放出具体的线路和立柱位置。(2)立柱、墙体及横杆施工立柱：依据测量定位进行立柱施工，立柱与地面连接采用铁膨胀螺栓固定。横杆：上下横杆间距为2m,横杆采用焊接形式固定在立杆上。(3)PVC墙板安装PVC墙板为插板，插板(SBl)规格为150X22m11b两立杆之间依次安装30块插板。(4)墙体墙体高50Cnb宽24Cm墙体采用梅花丁形式砖砌，M5砂浆砌筑，1:3水泥砂浆双面抹灰,抹灰厚度20mm,严格控制平整度，外贴条形灰色瓷砖。三、质量标准围挡垂直度和场地平整允许偏差项次项目允许偏差(mm)检验方法1围挡富度+0,-50用水准仪检查2垂直度+0,-50用经纬仪、吊锥或靠尺检查技术负责人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各保存一份。
