《地下室基础防水工程施工组织方案.docx》由会员分享，可在线阅读，更多相关《地下室基础防水工程施工组织方案.docx（14页珍藏版）》请在第壹文秘上搜索。

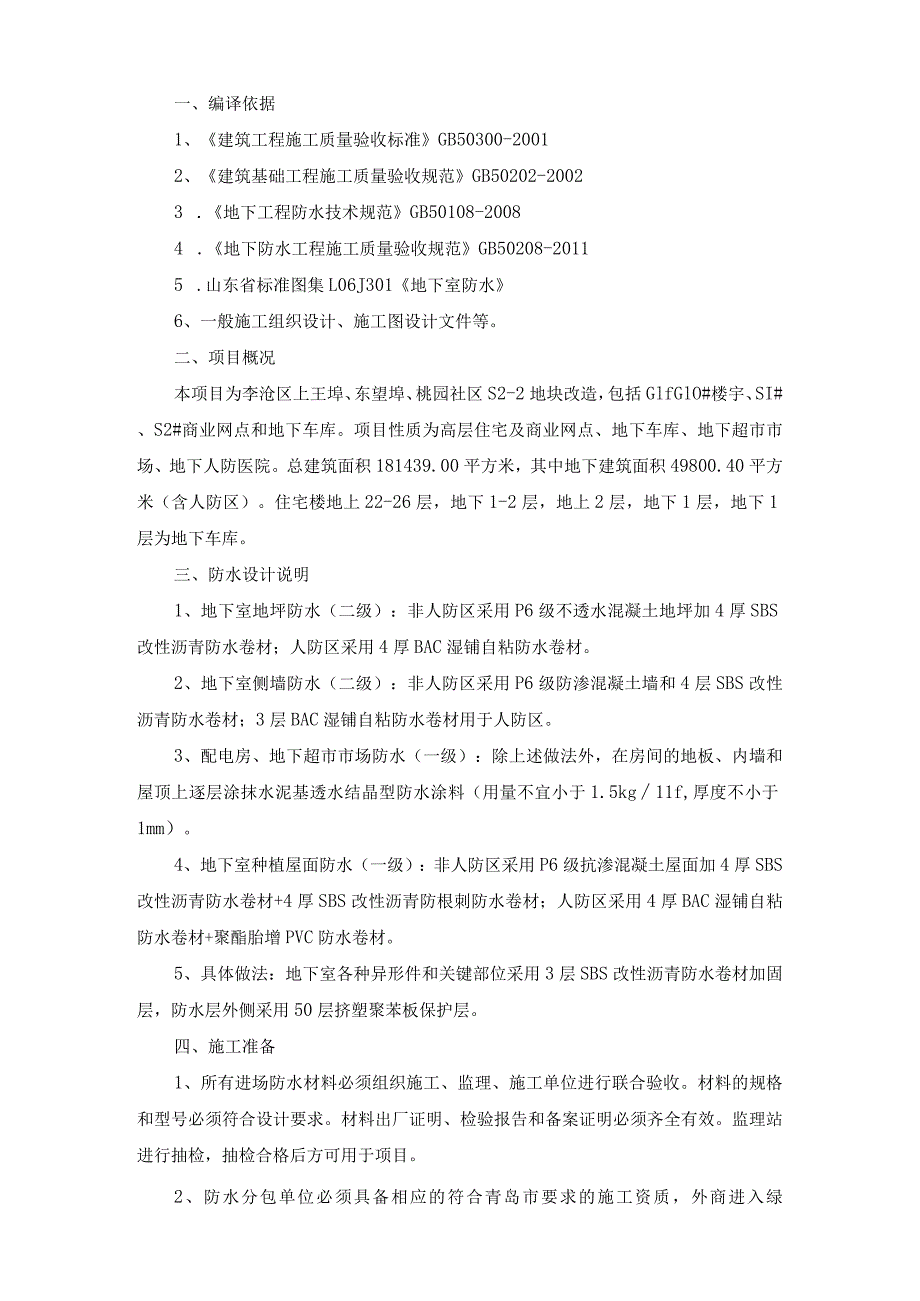

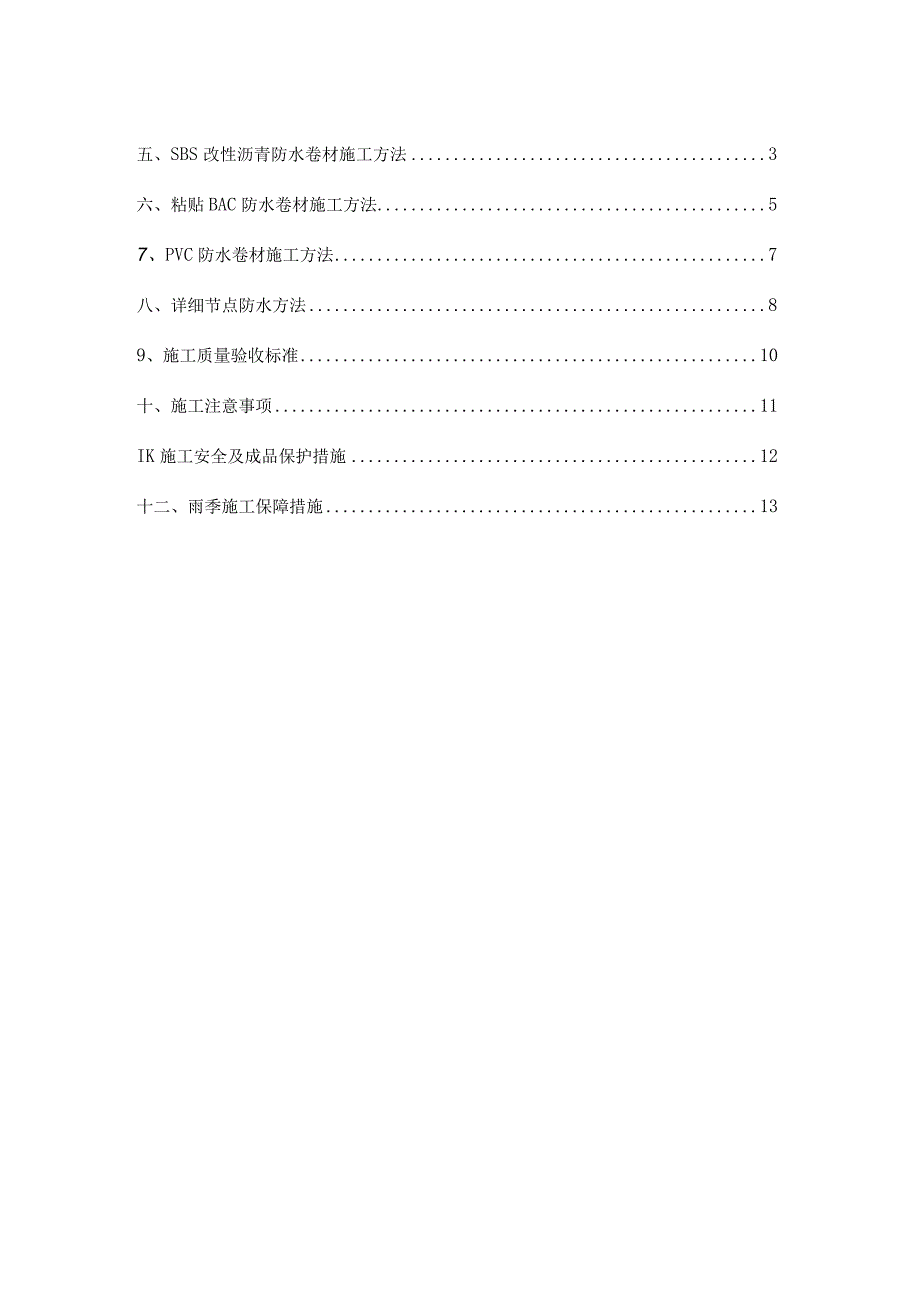

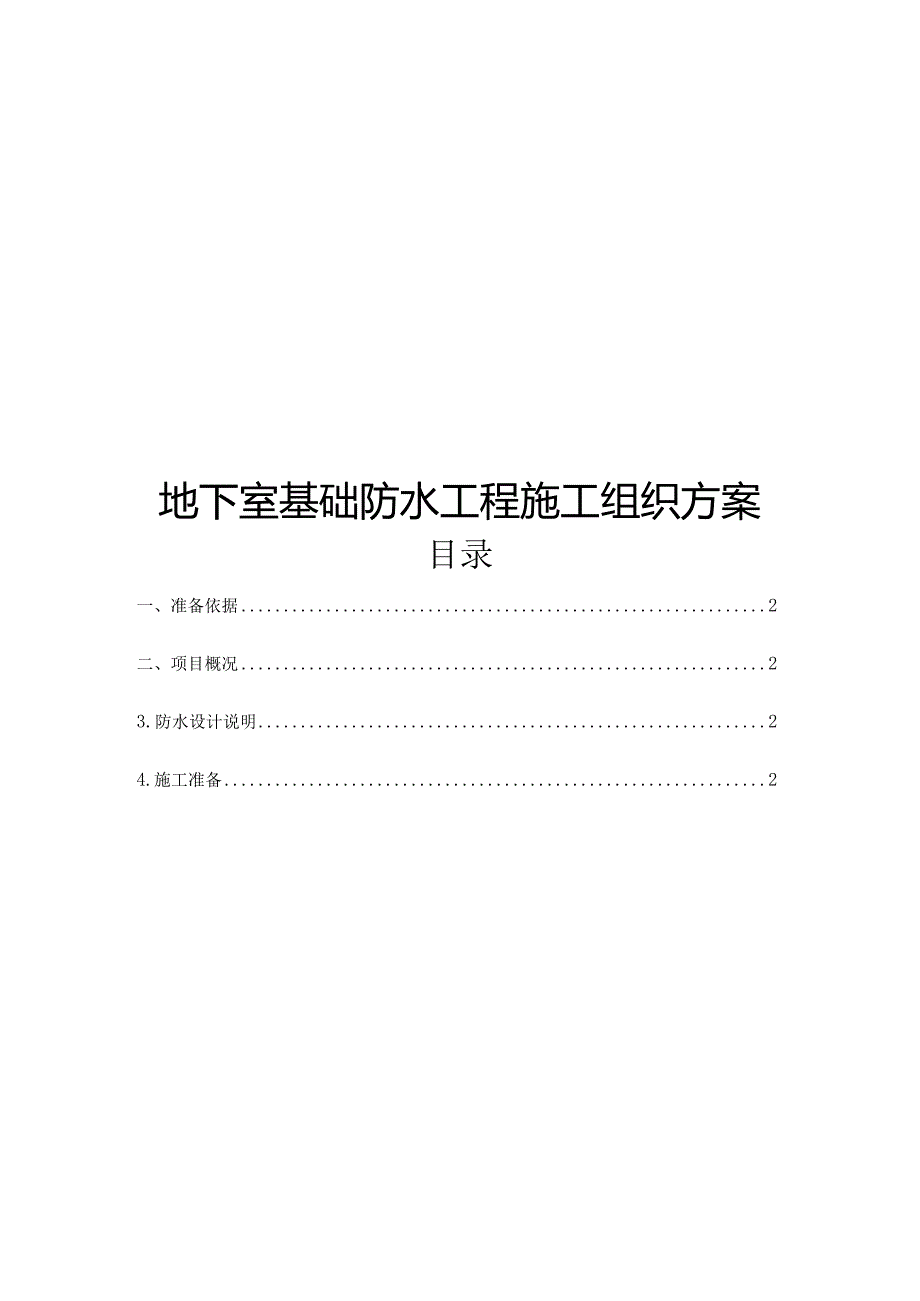

1、地下室基础防水工程施工组织方案目录一、准备依据2二、项目概况23.防水设计说明24.施工准备2五、SBS改性沥青防水卷材施工方法3六、粘贴BAC防水卷材施工方法57、PVC防水卷材施工方法7八、详细节点防水方法89、施工质量验收标准10十、施工注意事项11IK施工安全及成品保护措施12十二、雨季施工保障措施13一、编译依据1、建筑工程施工质量验收标准GB50300-20012、建筑基础工程施工质量验收规范GB50202-20023 .地下工程防水技术规范GB50108-20084 .地下防水工程施工质量验收规范GB50208-20115 .山东省标准图集L06J301地下室防水6、一般施工组织
2、设计、施工图设计文件等。二、项目概况本项目为李沧区上王埠、东望埠、桃园社区S2-2地块改造，包括GlfGlO#楼宇、SI#、S2#商业网点和地下车库。项目性质为高层住宅及商业网点、地下车库、地下超市市场、地下人防医院。总建筑面积181439.00平方米，其中地下建筑面积49800.40平方米（含人防区）。住宅楼地上22-26层，地下1-2层，地上2层，地下1层，地下1层为地下车库。三、防水设计说明1、地下室地坪防水（二级）：非人防区采用P6级不透水混凝土地坪加4厚SBS改性沥青防水卷材；人防区采用4厚BAC湿铺自粘防水卷材。2、地下室侧墙防水（二级）：非人防区采用P6级防渗混凝土墙和4层SBS
3、改性沥青防水卷材；3层BAC湿铺自粘防水卷材用于人防区。3、配电房、地下超市市场防水（一级）：除上述做法外，在房间的地板、内墙和屋顶上逐层涂抹水泥基透水结晶型防水涂料（用量不宜小于1.5kg11f,厚度不小于1mm）。4、地下室种植屋面防水（一级）：非人防区采用P6级抗渗混凝土屋面加4厚SBS改性沥青防水卷材+4厚SBS改性沥青防根刺防水卷材；人防区采用4厚BAC湿铺自粘防水卷材+聚酯胎增PVC防水卷材。5、具体做法：地下室各种异形件和关键部位采用3层SBS改性沥青防水卷材加固层，防水层外侧采用50层挤塑聚苯板保护层。四、施工准备1、所有进场防水材料必须组织施工、监理、施工单位进行联合验收。材
4、料的规格和型号必须符合设计要求。材料出厂证明、检验报告和备案证明必须齐全有效。监理站进行抽检，抽检合格后方可用于项目。2、防水分包单位必须具备相应的符合青岛市要求的施工资质，外商进入绿色企业必须办理绿色信用登记备案。防水施工前，应将施工单位的资质、施工人员的上岗证和防水工程施工方案报总承包商和监理单位审查，合格后方可施工。审核通过。3、总承包单位应组织防水施工单位进行技术交底等工作。施工单位应提前熟悉图纸，如有问题及时提交书面审图记录，等待设计答复方可施工。4、防水材料进场后，严格执行样板带头制度。根据设计要求，先找施工方、监理方、总包方共同选择区域制作模型，验收合格后进入正式施工阶段。5、防
5、水卷材外观检验标准：5.1卷材表面应平整，边缘整齐，不得有裂纹、孔洞、粘结、气泡和伤痕。5.1卷材的长度和宽度应不小于规格值的99.5%；厚度公差为-5%、+10%o五、SBS改性沥青膜施工方法一、基础处理：1.l基础垫浇筑后，应及时进行养护。底、顶的基部应牢固平整，不得有松动、起毛、起皮等现象。外墙立面防水施工前，需切断穿墙螺栓，然后用1:3水泥砂浆修补找平，再按青岛市质量标准化要求涂刷三层防水漆市，而且每一层都必须涂完之后。报上级单位验收。1.2 平面和垂直面的连接处、转角、阴阳角、管根等应做成均匀、平整、光滑的圆角，圆弧半径不小于50mm。1.3 底垫应无清水，但需要热熔粘合和添加的基层
6、应干燥清洁；侧壁和顶部基层应干燥。1:2.熟泥砂浆压实抹光2.附加层构建:2.1 防水卷材大规模施工前，阴阳角、管根、后浇带等部位应加铺一层同材质的防水卷材，加厚层的宽度大于500毫米。需要根据需要现场切割。附加层铺装完成后，报监理单位验收后，方可进行大规模施工。2.2 细部的附加处理是根据细部的形状将卷材剪下，粘贴在细部上，待尺寸和形状合适后再铺设。用火焰加热器烘烤线圈底而，当底面处于熔融状态时，可立即粘贴在已涂有基层处理剂的基层上。1.1 3附加层要求无空洞且压实。三、施工方法：3.1 SBS改性沥青防水卷材采用热熔法施工，底板采用点胶或条胶，所有细部结构、车库顶板和外墙全胶合。热熔法可以
7、降低防水层的施工成本，节省粘合剂的用量，避免防水层的空鼓。除上述基层要求外，基层含水率应控制在9%以下。1.2 2在干燥的基层上涂抹SBS改性沥青防水卷材冷基础油。要求涂抹薄而均匀，无渗漏、露底、堆积现象。可以启动防水卷材。1.3 平面施工：先将卷材按位置拉直，留出搭接尺寸（长短边均为100mIn）,弹起铺卷材基准线，按此基准进行铺卷施工线。点燃喷灯（喷灯距离卷材约0.3-0.5m）,用喷灯加热卷材和基层，待卷材表面熔化后向前滚动，用胶辐向前滚动并向两侧排出空气。注意加热要均匀，轧制时不涉及空气和异物，要求压实、压平。粘贴线圈时，不得拉伸。1.4 卷材冷却前，先用馒刀封边，再用喷灯将接缝处封口
8、均匀细致，特别注意边角和复杂部位，防止翘边。1.5 立面施工：外墙施工时，将卷材自下而上卷起，熔化粘贴。线圈初端粘合牢固后，将火焰加热器顶住整个待铺设的线圈，使喷嘴距线圈受热处和基层0.3-0.5m进行往复移动烘烤（火焰不宜在直火中停留太久，否则会暴露胎体或胎体与改性沥青基材瞬间分离），应受热均匀，不可过热或烧穿线圈。当卷材底部的胶水呈黑色有光泽并混有微气泡（不应出现大量气泡）时，及时将卷材推、滚，进行粘铺，然后进行排气压实工作。1.6 接缝处理：在搭接处用喷灯将上盘管底部和下盘管上表面的沥青涂层充分烘烤。需要保证搭接处线圈之间的沥青稠密熔合，熔融沥青从边缘挤出。，形成宽度约2mm的均质沥青条
9、，达到封闭接缝开口的目的。1.7 铺设双层线圈时，第一层线圈检验合格后放线，再铺设第二层线圈。操作方法与第一层相同，但必须注意上下两层线圈不得相互垂直铺设。并且上下两层线圈的接缝要错开，其他与第一层相同。1.8 7SBS卷材的检验验收：边放边检查，检查时用螺丝刀检查接口，对不准确的熔焊及时修复，不留隐患。现场施工人员和质检人员必须跟随班次进行检查,验收合格后，方可进行下道工序施工。六、粘贴BAC防水卷材的施工方法一、BAC自粘防水卷材的特点：BAC自粘防水卷材是一种复合型双面自粘橡胶沥青防水卷材，由聚酯胎体、SBS改性沥青、自粘橡胶沥青和隔离膜组成。采用水泥砂浆进行粘结，粘结力强，还具有强度高
10、、延展性好、耐候性好和独特的“自愈功能”（可自填并接近小刺孔、裂缝等损伤）在基础层）。1.2对基面要求低：BAC卷材可算是施工自由度最高的防水材料，可直接施于湿基面（干基面需洒水）。因此可以全天候施工，不受天气影响，雨季工期优势更加明显。更独特的是基面不需要平整。1.3 刚柔结合：BAC膜防水系统给客户带来意想不到的好处。BAC卷材跟随水泥砂浆，有效防止水泥砂浆中的水分蒸发过快，保证水泥砂浆充分保持不失水或失水少（原理与桥梁浇注相同）-就地混凝土，上面覆盖着一层薄膜）。维护是一致的）。此外，在线圈的覆盖下，水泥砂浆的温度变化相对稳定。粘结可靠，维护方便：由于水泥砂浆得到充分维护，有效避免了脱壳
11、、空鼓等缺陷的发生，增强了水泥砂浆与基层的附着力。同时，采用专利配方特殊配制的膜底层与水泥浆牢固粘合（粘合强度超过目前任何防水膜与基层），三者之间的相互粘合有效避免“通灵”。水”发生。即使线圈部分损坏，进水也会限制在很小的范围内，从而提高了防水层的可靠性。由于损坏点和可能的泄漏点在同一位置，因此维护非常简单的。1.5安全环保：BAC卷材在施工过程中粘贴水泥砂浆，搭接处采用不干胶条或密封胶膏密封，无需购买和储存大量挥发性溶剂（二甲苯、汽油等）。施工期间无需进行大规模动火作业。因此，BAC卷材在施工过程中基本消除了各种环境污染因素和消防隐患，节约了资源。2、施工方法2.1 BAC防水卷材基础处理及
12、附加层施工方法同上（SBS改性沥青防水卷材部分）。因为这种材料是湿法铺设作业，所以对基层的干燥度没有要求。2.2 附加层先施工：现场配制水泥（32.5级）和水1:0.6的比例（最好用电动搅拌机搅拌，搅拌时间约3分钟），建议普通水泥浆能在地面上流动。先将基层充分润湿，然后用刮刀或毛刷将水泥浆均匀刷在附加层位置，然后立即撕下剪下的BAC卷材，将离型纸放在水泥浆上，然后用刮刀轻敲木制搓衣板排气使线圈平整。2.3 大面铺装卷材：大面用于底板位施工时，可采用底部铺设，不采用水泥浆粘结。制作保护层时.，撕下离型纸与保护层粘合。在基层上弹出卷材控制线，将BAC卷与基准线对齐，铺在基层上（卷材底面全部剥离），
13、按照搭接宽度对齐,并去除卷材的重叠边缘。然后将上下隔离膜粘合在一起，然后用胶辐滚动将空气压出。长边重叠宽度为IOCm,短边为15cm。如果是在冬季施工，气温较低的时候，可以用喷灯稍微加热一下。加热时不需要长时间燃烧。只需要稍微过火，表面就会有黏糊糊的感觉，直到线圈熔化后才能加热。2.4 4立面施工：底板和顶板的所有防水部位均可采用空敷法施工，但外挡土墙、地下室底板局部立面等部位可采用全粘结法施工。以免防水卷材滑动。2.5 4当发现“粘”的BAC防水卷材隐藏前防水层已损坏，应采取以下措施进行修复：将损坏的卷材拆除，并根据形状重新切割另一对卷材。损坏的地方。,然后在修复处用密封胶密封线圈的接缝。2
14、.6 卷材施工完成后，在浇注保护层前撕掉卷材的离型纸。2.7 卷材施工完成后，应及时进行验收并办理相关手续，及时进行保护层施Io长度不应小于020m,并应与后期施工的外墙卷材搭接。卷好的材料（不撕离型纸）用20mm厚的水泥砂浆保护层保护，防止损坏和污染。七、PVC防水卷材施工方法1、材料特性：涤纶内增强PVC防水卷材是一种热塑性PVC卷材。该膜由聚酯纤维织物和玻璃纤维作为加强筋制成。它是由双面聚氯乙烯塑料层和中间聚酯或玻璃纤维增强材料组合而成的聚合物线圈。2、施工方法大面铺贴采用冷粘方式或空铺方式，接缝采用热风焊接方式。2.1 施工时应先进行预铺设，PVC卷材应自然铺设在放线基层表面（不先粘合
15、），要求平整、挺直，不得扭曲。2）卷材纵向搭接宽度为50mm,并进行适当切割。采用水平对接处理，上面采用200-25Omm宽的非复合层（N型）。PVC线圈覆盖有搭焊。3）将一个或多个线圈的长边对折（约IOm）,从折叠处分别在基层和线圈表面涂上专用粘合剂。对于闭合和粘贴，它是用压辐压实的。然后将其他展开的部分折叠起来，从上述折叠处继续操作，以此类推。最后进行对接焊接施工。点粘合：线圈与基层之间的点粘合。每平方米粘合不少于5个点，每个点的面积为IoOmmX1OOmmo条带粘合：线圈和基层采用条带粘合。每个卷材与基层之间的粘合面不少于两个,每条带材的宽度不小于150mm。2. 2空铺法是在铺设PVC防水卷材时，仅在整个防水层周围一定宽度内将卷材与基层粘合，搭接处焊接的施工方法；其余施工方法不粘结。空铺法施工流程如下：基层平整清理，弹力线预铺，卷材预铺，接缝搭焊，特殊部位加工、固定、压边,封口料封口，验收。2.3手工热风焊接时，要防止漏焊、虚焊，不得出现烧焦现象。务必严格控制焊接温度与焊接速度的关系。在焊接过程中，应注意目视检查。焊边应有少量熔浆溢出，以颜色鲜艳为佳。使用专用挂钩随时检查焊缝，并沿焊接方向移动，以确保没有开裂。除细部加工为手持式热风焊外，其余大面焊接必须采用自动热风焊机进行焊接。焊接时，将手持焊枪的温度升高到200左右，先用干布擦拭焊缝，将焊枪的平口伸入焊缝内，焊嘴
