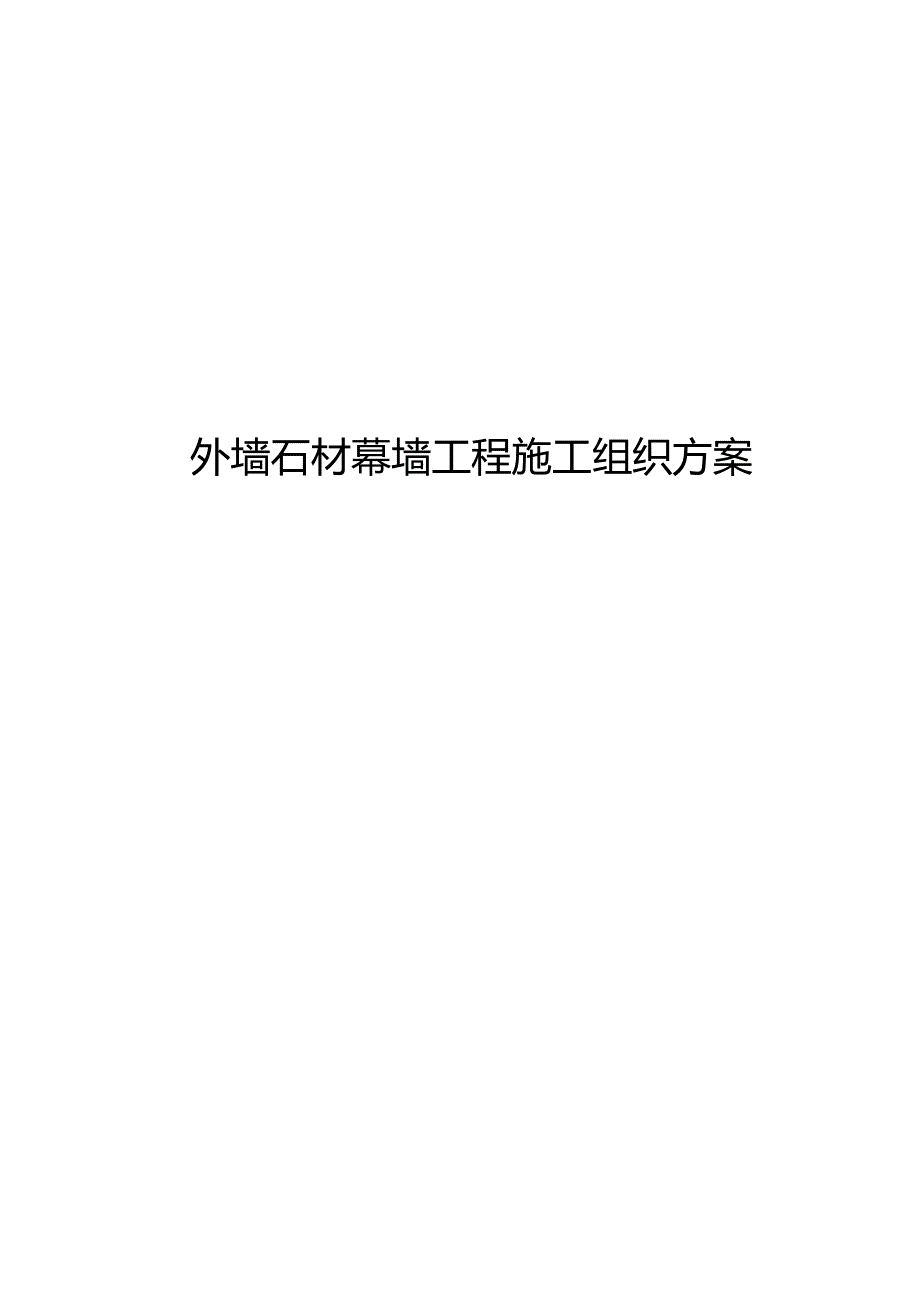

《外墙石材幕墙工程施工组织方案.docx》由会员分享，可在线阅读，更多相关《外墙石材幕墙工程施工组织方案.docx（23页珍藏版）》请在第壹文秘上搜索。

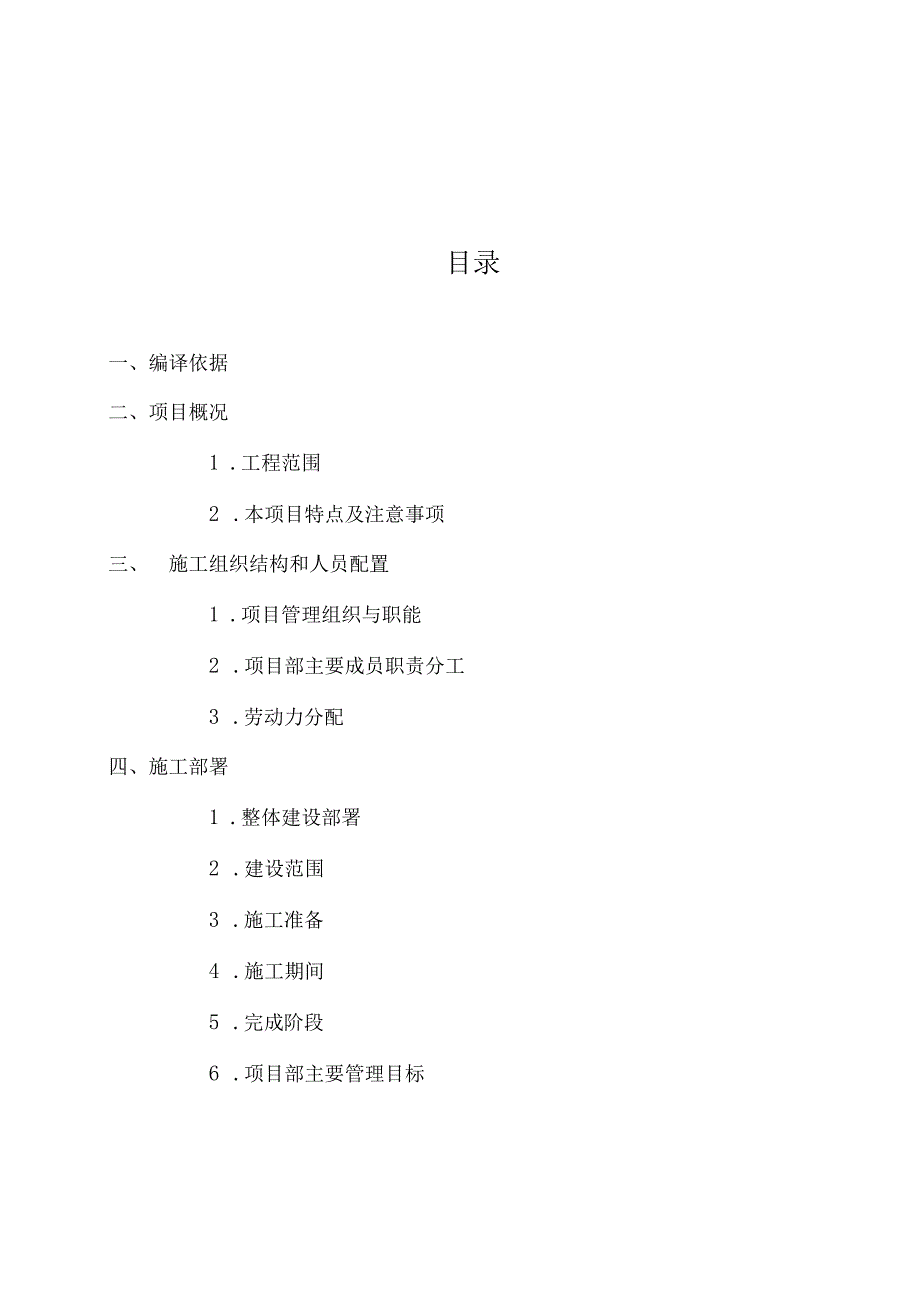

1、外墙石材幕墙工程施工组织方案目录一、编译依据二、项目概况1 .工程范围2 .本项目特点及注意事项三、施工组织结构和人员配置1 .项目管理组织与职能2 .项目部主要成员职责分工3 .劳动力分配四、施工部署1 .整体建设部署2 .建设范围3 .施工准备4 .施工期间5 .完成阶段6 .项目部主要管理目标五、施工进度控制1 .建设期2 .施工进度表3 .期限保障措施六、石材幕墙主要施工技术措施七、 施工中使用的主要机械设备八、 质量控制和检验措施1. 质量管理体系2. 施工准备过程的质量控制3. 施工过程中的质量控制4. 质量控制标准九、 文明施工及安全管理措施1、施工现场文明管理措施2、现场物料管
2、理3、安全管理措施十、施工现场采用环保、防火、降噪等施工技术措施1、施工现场采取环保技术措施2、采取技术措施降低施工现场的噪音三、施工现场消防技术措施十一、“新技术”在建筑中的应用附表：1.组织机构设置图2.质量保证体系图三、项目主要成员名单四、建设进度表一、编译依据一、B组二期外墙石材施工项目招标文件2、B组1319#楼幕墙石材施工工程施工图及总体设计说明3 .中华人民共和国标准JGJ59-99建筑施工安全检验标准4 .中华人民共和国国家标准GB50210-2001建筑装饰工程质量验收规程5、建设部颁发的建筑幕墙JG3035T9966.中华人民共和国国家标准GB50325-2001土建工程室
3、内环境污染控制规范7、施工现场调查。二、项目概况1、工程范围：中央特区B组4-13#、14#、15#、16#、17#、18#、19#建筑物外立面幕墙石材施工工程。二、本项目特点及注意事项：（1）幕墙施工面积大，施工面多，需要较多的人力、工具和机械；（2）时间紧、任务重、进程交叉频繁，必须合理安排调度。（三）质量要求高，施工难度大，需要采取安全防护措施，使工作更加彻底;（4）多采用新技术、新结构提高外墙性能，同时为保证外观效果，施工时应采取相关技术措施；三。施工组织结构和人员配置1.二、项目管理机构及职能：（见附表）3、项目部主要成员（见附表）职责分工：（1）项目经理：在项目部，直接负责项目质量
4、、来料、进度、安全、项目成本控制等工作。随时了解工程质量，落实班组“三检制”，组织对主要子项目进行隐性质量检查和预检。（2）技术负责人：负责工程技术团队，负责解决工程中的相关技术问题,定期检查工程的施工工艺和技术运行是否符合设计和运行规程。负责对施工任务进行详细的技术和安全披露，制作施工记录，提供各种技术资料。（3）领班：直接负责施工的分项、分项、单元项目或施工区域的质量和进度。负责对施工任务进行详细的技术和安全披露，制作施工记录，提供各种技术资料。4、劳动力分配：（见附表）脚手架20人焊机20人电工4人钳工6人辅助工30人画家6人安装程序45人注：流动人员，视情况而定四。施工部署1 .整体建
5、设部署：工程公司将组建强大的项目管理团队，项目建设将严格按照IS0900KIS01400kOHSAS18001管理体系程序文件的相关标准实施。2、施工范围：建筑立面石材幕墙施工三、施工准备：(I)专业技术准备：组织项目管理人员熟悉图纸、合同及相关文件，做好图纸自查工作，编制施工预算，进行造价分析，为工程施工提供依据。建设所需的各种资源。开展前期学习和培训，熟悉相关施工工艺、技术法规和规范。研究公司程序文件，编制工程质量计划文件，建立健全各项规章制度，编制施工技术交底、安全交底等技术文件。(2)施工现场准备：组织相关人员对施工现场进行实地勘察，了解现场情况，与甲方及设计人员协商落实有关事项，并与
6、其他安装单位交接配合。落实施工现场的水、电及临时设施，为施工现场做好准备。在满足安装装修条件时，临时关闭施工现场不必要的出入口。(3)劳动力和设备的准备：根据合同工期的要求，及时组建专业的施工队伍,并在开工前做好工人的培训教育工作。建设过程中，采用“专业组”的运作模式。在进入工地之前，必须根据工作类型对工人进行筛选和评估。合理组织调度完好的施工机械设备，定期对计量器具进行校准和检验比对。(4)、材料准备：根据施工图和预算，编制材料需求计划，做好成品和半成品的加工订购，组织施工材料进场计划，并根据散装材料和特殊材料的设计要求，向制造商询问，检验，样品选择，报告甲方和设计批准。根据公司IS0900
7、1方案文件要求，建立健全仓库管理制度，做好物资入库工作。4、工期：由于工期紧迫，作业面积大，工作量大，所有立面应同时搭建脚手架，以保证合同工期要求。在正常天气情况下，我们实行两班倒施工，确保每天工作时间在12小时以上，雨天停止户外作业，进行安全教育和整改。5、竣工收尾阶段：收尾工作直接影响项目的整体竣工和交付。移交前，根据施工进度和设计图纸，逐一核对，对缺项和需要及时修复的项目制定工作计划，限期完成。清理场地，保护成品。6、项目部的主要管理目标：(1)质量目标：本项目质量目标的运行依据是公司的质量体系保证手册和程序文件，结合项目的实际特点，制定可行的质量保证计划，以保证项目的质量。项目非常好。
8、采用全面的质量管理模式，严格把控每一个环节、每一道工序的质量，让质量第一的意识在每一位管理和施工人员心中生根发芽，确保精品工程。(2)工期目标：本项目工期为30个日历日。施工期间，将投入充足的技术力量、技术装备和施工力量，科学组织施工管理，充分保证合同工期，如期交付甲方使用。(3)安全目标：在施工现场成立以项目经理为首的消防安全领导小组，建立健全各项安全规章制度，加强劳动保护，杜绝安全隐患，杜绝一切安全责任事故和火灾事故。(4)成本目标：在物尽其用的前提下，体现建筑的整体性能。材料的综合利用将大大降低装修成本，从而以最少的资金投入达到预期的装修效果。严格控制施工材料的消耗，按照施工工艺和技术文
9、件准确使用材料，控制成本，逐项计算，严格控制浪费和材料流失的现象。(5)其他：协调各方关系，配合其他工种施工，接受甲方、监理公司、质监站的指导和监督。五。施工进度控制1. 工期：本项目工期为30个日历日。为保证工期，工程将按时交付甲方使用，正式施工前应做好大量准备工作。施工期间采用十天计划管理办法。从项目经理到组长，每十天了解要完成的分项，定期检查督促，发现问题及时解决。2. 施工进度：(见附表)3. 工期保障措施：(1)项目部及相关单位与甲方共同对施工图进行审核确认，然后正式组织施工。(2)项目经理带领项目部全体人员，对项目进行计划管理，控制生产过程。首先，制定总体计划、月计划和周计划。周计
10、划保证月计划，月计划保证总计划。由于工期紧、施工面积大、工作量大，施工现场将采取加班措施延长工作时间。对交叉作业采取安全预防措施。(3)公司加强对进场施工队伍的考核，使施工队伍装备齐全，技术人员全面,材料、资金、机械设备供应充足。(4)加强施工队伍的平衡和调度，协调平面和立面施工各专业、装修安装、交叉作业程序，提前做好开工准备。开工后，各职能部门及时服务现场，及时解决施工中的重大问题。(五)加强进场物资和设备的准备。根据施工图纸，在开工前，对所需材料和设备的资料进行备份、选型、选样、选色，及时征求设计和甲方的意见。，使施工人员走到哪里，材料就跟到哪里。考虑到所有外墙同时施工和现场加班，需要增加
11、设备和人员。(6)开工前，组织施工管理人员和班组长熟悉施工现场和图纸，进行必要的图纸交底工作，及时提问，熟悉施工方法、材料和施工范围的人员配备，让每一位管理人员、施工人员都有线索。(7)加强机械设备的维修保养，现有设备完好率达到100%,保证施工的正常运行。(八)及时加强与建设单位、设计部门、监理公司、质监站、建委及有关单位的横向联系，明确各级关系，协调工作。(九)监督项目资金和资金到位情况，确保物资和人员供应，确保项目顺利推进。六。石材幕墙主要施工技术措施1、本项目为25厚荔枝面白锈石花岗岩。拟采用LT干挂方式：不锈钢干挂由优质不锈钢组成，包括L型板、开口板、螺栓、平垫圈、弹簧垫圈、螺母。耐
12、腐蚀，承重好，大大提高了花岗岩墙体的安全性和使用寿命，而且施工操作方便，质量容易保证。2、石材幕墙及立柱施工工艺：复制弹力丝-安装预埋件-焊接固定竖龙骨-焊接固定横向龙骨-安装不锈钢挂件-石材开孔安装-调整墙面平整度，接缝水平垂直-连接接缝密封胶-清洁和交付3、石材幕墙、立柱的施工安装：(1)、干挂装饰线，设置加工场地按结构轴线检查结构外表面与干挂石外露面之间的尺寸后，用经纬仪放线，将金属丝上下扎成垂直线在建筑物的大拐角处，并以此为基础，根据建筑物的宽度，有足够的垂直和水平线来满足要求，以确保镀锌钢架安装后在同一平面上。通过室内50线验证水平龙骨和板的水平线的正确性，从而控制要安装的板缝的水平
13、。用水平线和垂直线形成的标准平面测量结构面的垂直平面度和凹凸度，为结构修复和龙骨安装提供可靠依据。(2)预埋件的安装用螺栓将镀锌角码固定在墙体和柱子上，并检查相邻的角码是否垂直和水平。(3)、龙骨安装石材立面采用镀锌口120X60X3方钢作为竖向主龙骨焊接钢角码，水平次龙骨采用50X5镀锌角钢焊接在主龙骨上。(4)、防锈钢。镀锌钢板焊接破坏镀锌层后，应涂两道防锈漆进行防锈处理，第一道和第二道涂层的间隔时间控制在不少于12小时。钢材进场采取防潮措施。(5)板、柱的干挂。A.支撑底石支架，放置底石，调整固定；B.镀锌角钢冲孔，安装LT挂件；C.用云石胶将挂件上部嵌入，临时固定上部石材钻孔；D.继续
14、安装石材，25mm的厚度基本是横竖穿缝安装，横竖调整缝,贴美纹纸，封口和胶水，背面衬胶条。4.质量标准1 )主控项目(1)单板(大理石、抛光花岗岩)的品种、规格、颜色、花纹必须符合设计要求和相关标准的规定。(2)装饰面板的安装必须牢固，严禁空心，不得出现歪斜、漏角、裂缝等缺陷。(3)石材的环保检测必须符合国家有关规定。2 )一般项目(1)表面：光滑、干净、颜色一致。(2)接缝：填密、直、宽、窄一致，颜色一致，阴阳角板压方向正确，非整砖使用为宜。(3)套裁：采用整板裁切搭配，边缘整齐；墙裙、面贴等光滑，凸出墙的厚度是一样的。(4)坡向和滴水线：流水坡度正确；滴水线是直的。(5)大理石和抛光花岗岩
15、的允许偏差项目见下表大理石、抛光花岗岩公差线项目允许偏差(DlnI)测试方法大理石抛光花H冈石1垂直立面室内的22带2m钢丝托盘和尺子户外的332平坦的表面12带2m直尺和楔形塞尺3杨角方正22带20cm方形和楔形塞尺4直缝23拉5m小线,如果小于5m拉穿线用尺子检查5墙裙朗朗上口笔直22拉5m小线，如果小于5m拉穿线用尺子检查6接缝高度0.30.5用钢制短尺和楔形塞尺检查7缝宽偏差0.50.5拉5m小线用尺子检查5、脚手架方案：本项目施工特点均为二层工作台面，操作平台采用双排脚手架。如果需要使用防尘网和安全网进行封闭施工，必须封闭，以满足施工要求。脚手架应按建筑施工手册、建筑安全手册、建筑工程安全操作规程DBJ01-62-2002等有关规定搭设。七。施工中使用的主要机械设备平台切割机、电焊机、电锤、多功能钻铳机、手电钻、胶枪、切割机、经纬仪、水平仪、便携式石材切割机、角
