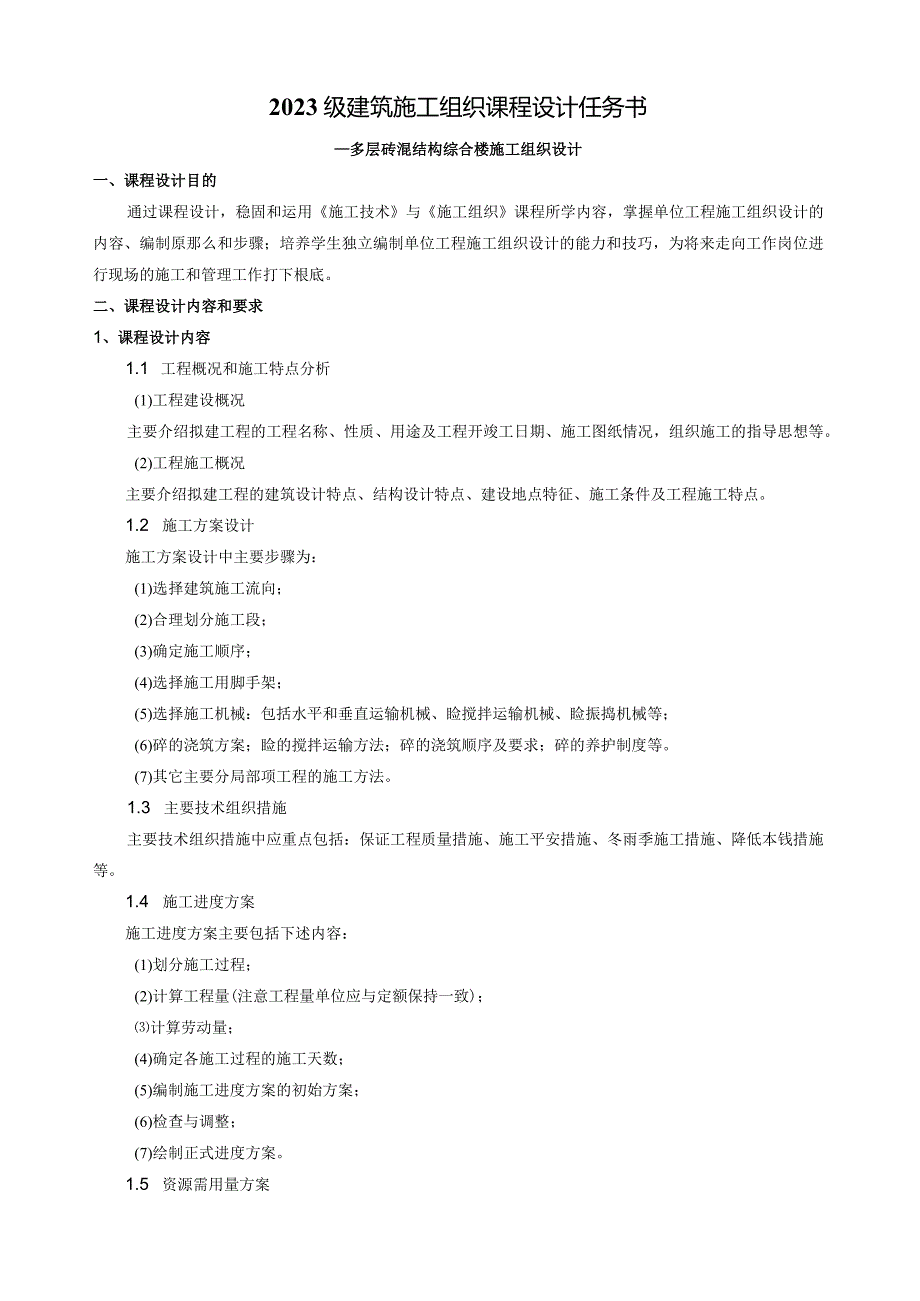

1、2023级建筑施工组织课程设计任务书多层砖混结构综合楼施工组织设计一、课程设计目的通过课程设计，稳固和运用施工技术与施工组织课程所学内容，掌握单位工程施工组织设计的内容、编制原那么和步骤；培养学生独立编制单位工程施工组织设计的能力和技巧，为将来走向工作岗位进行现场的施工和管理工作打下根底。二、课程设计内容和要求1、课程设计内容1.1 工程概况和施工特点分析(1)工程建设概况主要介绍拟建工程的工程名称、性质、用途及工程开竣工日期、施工图纸情况，组织施工的指导思想等。(2)工程施工概况主要介绍拟建工程的建筑设计特点、结构设计特点、建设地点特征、施工条件及工程施工特点。1.2 施工方案设计施工方案设
2、计中主要步骤为：(1)选择建筑施工流向；(2)合理划分施工段；(3)确定施工顺序；(4)选择施工用脚手架；(5)选择施工机械：包括水平和垂直运输机械、睑搅拌运输机械、睑振捣机械等；(6)碎的浇筑方案；睑的搅拌运输方法；碎的浇筑顺序及要求；碎的养护制度等。(7)其它主要分局部项工程的施工方法。1.3 主要技术组织措施主要技术组织措施中应重点包括：保证工程质量措施、施工平安措施、冬雨季施工措施、降低本钱措施等。1.4 施工进度方案施工进度方案主要包括下述内容：(1)划分施工过程；(2)计算工程量(注意工程量单位应与定额保持一致)；计算劳动量；(4)确定各施工过程的施工天数；(5)编制施工进度方案的

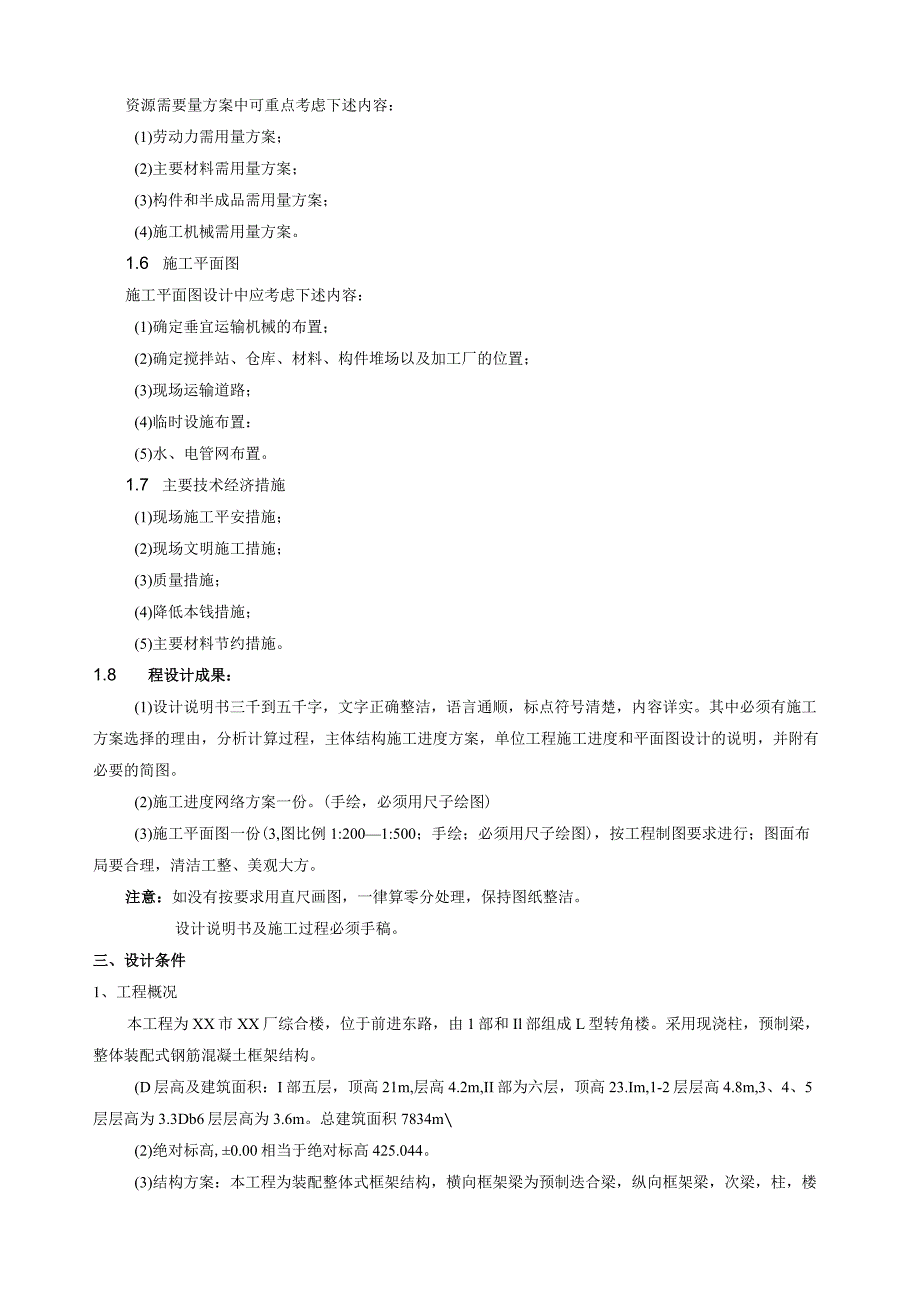

3、初始方案；(6)检查与调整；(7)绘制正式进度方案。1.5 资源需用量方案资源需要量方案中可重点考虑下述内容：(1)劳动力需用量方案；(2)主要材料需用量方案；(3)构件和半成品需用量方案；(4)施工机械需用量方案。1.6 施工平面图施工平面图设计中应考虑下述内容：(1)确定垂宜运输机械的布置；(2)确定搅拌站、仓库、材料、构件堆场以及加工厂的位置；(3)现场运输道路；(4)临时设施布置：(5)水、电管网布置。1.7 主要技术经济措施(1)现场施工平安措施；(2)现场文明施工措施；(3)质量措施；(4)降低本钱措施；(5)主要材料节约措施。1.8 程设计成果：(1)设计说明书三千到五千字，文字
4、正确整洁，语言通顺，标点符号清楚，内容详实。其中必须有施工方案选择的理由，分析计算过程，主体结构施工进度方案，单位工程施工进度和平面图设计的说明，并附有必要的简图。(2)施工进度网络方案一份。(手绘，必须用尺子绘图)(3)施工平面图一份(3,图比例1:2001:500；手绘；必须用尺子绘图)，按工程制图要求进行；图面布局要合理，清洁工整、美观大方。注意：如没有按要求用直尺画图，一律算零分处理，保持图纸整洁。设计说明书及施工过程必须手稿。三、设计条件1、工程概况本工程为XX市XX厂综合楼，位于前进东路，由1部和Il部组成L型转角楼。采用现浇柱，预制梁，整体装配式钢筋混凝土框架结构。(D层高及建筑

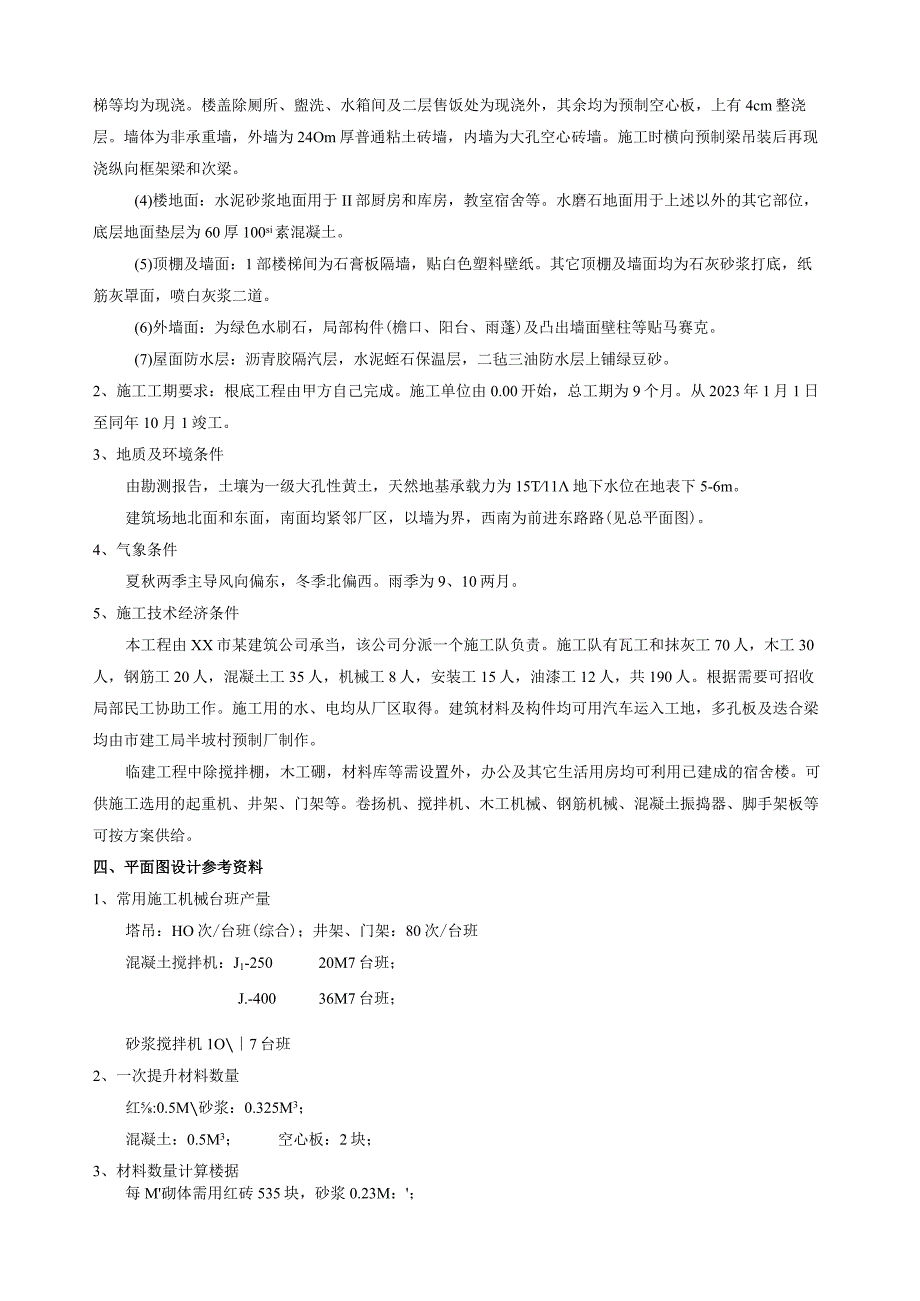

5、面积：I部五层，顶高21m,层高4.2m,II部为六层，顶高23.Im,1-2层层高4.8m,3、4、5层层高为3.3Db6层层高为3.6m。总建筑面积7834m(2)绝对标高,0.00相当于绝对标高425.044。(3)结构方案：本工程为装配整体式框架结构，横向框架梁为预制迭合梁，纵向框架梁，次梁，柱，楼梯等均为现浇。楼盖除厕所、盥洗、水箱间及二层售饭处为现浇外，其余均为预制空心板，上有4cm整浇层。墙体为非承重墙，外墙为24Om厚普通粘土砖墙，内墙为大孔空心砖墙。施工时横向预制梁吊装后再现浇纵向框架梁和次梁。(4)楼地面：水泥砂浆地面用于II部厨房和库房，教室宿舍等。水磨石地面用于上述以外
6、的其它部位，底层地面垫层为60厚100si素混凝土。(5)顶棚及墙面：1部楼梯间为石膏板隔墙，贴白色塑料壁纸。其它顶棚及墙面均为石灰砂浆打底，纸筋灰罩面，喷白灰浆二道。(6)外墙面：为绿色水刷石，局部构件(檐口、阳台、雨蓬)及凸出墙面壁柱等贴马赛克。(7)屋面防水层：沥青胶隔汽层，水泥蛭石保温层，二毡三油防水层上铺绿豆砂。2、施工工期要求：根底工程由甲方自己完成。施工单位由0.00开始，总工期为9个月。从2023年1月1日至同年10月1竣工。3、地质及环境条件由勘测报告，土壤为一级大孔性黄土，天然地基承载力为15T11地下水位在地表下5-6m。建筑场地北面和东面，南面均紧邻厂区，以墙为界，西南
7、为前进东路路(见总平面图)。4、气象条件夏秋两季主导风向偏东，冬季北偏西。雨季为9、10两月。5、施工技术经济条件本工程由XX市某建筑公司承当，该公司分派一个施工队负责。施工队有瓦工和抹灰工70人，木工30人，钢筋工20人，混凝土工35人，机械工8人，安装工15人，油漆工12人，共190人。根据需要可招收局部民工协助工作。施工用的水、电均从厂区取得。建筑材料及构件均可用汽车运入工地，多孔板及迭合梁均由市建工局半坡村预制厂制作。临建工程中除搅拌棚，木工硼，材料库等需设置外，办公及其它生活用房均可利用已建成的宿舍楼。可供施工选用的起重机、井架、门架等。卷扬机、搅拌机、木工机械、钢筋机械、混凝土振捣
8、器、脚手架板等可按方案供给。四、平面图设计参考资料1、常用施工机械台班产量塔吊：HO次/台班(综合)；井架、门架：80次/台班混凝土搅拌机：J1-25020M7台班；J.-40036M7台班；砂浆搅拌机1O7台班2、一次提升材料数量红:0.5M砂浆：0.325M3；混凝土：0.5M3；空心板：2块；3、材料数量计算楼据每M砌体需用红砖535块，砂浆0.23M：；每100炉抹灰面积需用砂浆2.2M4、临时工程防火规定（1）每幢临时建筑物的面积不应超过300M每组建筑面积总和不超过2000M2,组与组之间的防火间距不应小于10-15Mo（2）临时建筑物的高度一般不要低于2.5儿用稻草、芦苇、竹子等
9、易燃材料修建的房屋，内外应抹泥或砂浆。（3）食堂、俱乐部等临时建筑门的总宽度至少按每100人2米计，每个门宽度不小于1.4米。（4）易燃建筑物不能作以下用途：制造或使用化学易燃、易爆物品的车间、如喷漆、乙焕站等。高温或经常产生火花、火焰的车间，如冶金、铸工、锻工、焊接、热处理等。贮存化学易燃易爆品，贵重器材以及全自燃或遇水产生热量的物资仓库。在木工棚附近应有消防栓。施工现场的通行道路主要干道）不应小于3.5M,当道路宽度仅供一辆汽车通行时，应在适当地点修建回车场。建筑工地道路与构筑物最小距离构筑物名称至行车道边最小距离（米）1棚栏1.52建筑物墙壁（无汽车入口）外墙外表1.53建筑物墙壁（有汽
10、车入口）外墙外表7.04铁路轨道外侧缘3.0五、工程量附表1、I部主体结构工程量（见表1）2、II部主体结构工程量（见表2）3、装饰工程量（见表3）4、临时设施数据（见表4）六、附图建筑总平面图（见图一）七、课程设计时间安排时间任务分配备注第1天布置任务、查阅相关资料、做好各类准备工作第2天工程概况、施工方案第3天施工进度方案表、各种资源需要量的计算及安排第4天绘制施工平面图、主要技术经济措施编制第5天设计资料整理装订、成果上交八、成绩评定课程设计成绩按优、良、及格、不及格。课程设计成绩综合“平时出勤表现（40%）”与“设计成果（60%）评定，其中，设计成果主要考虑以下内容：1、任务完成情况：
11、内容是否全面；方案是否合理、符合设计要求；2、说明书：书写是否清晰、工整，符合要求；3、图纸：图纸是否清晰、工整，符合设计要求。成绩评定标准：优秀：施工组织设计文稿工整，书写标准，内容完整，科学合理，条理清晰；施工平面布置图符合制图标准要求，布图合理，图面整洁；辩论正确，学习态度认真。良好：施工组织设计文稿工整，书写标准，内容完整，科学合理，条理较清晰；施工平面布置图符合制图标准要求，布图较合理，图面较整洁；辩论根本正确，学习态度认真。中等：施工组织设计文稿较工整，书写较标准，内容根本完整，科学合理，条理较清晰；施工平面布置图符合制图标准要求，布图较合理，图面较整洁；辩论根本正确，学习态度较认
12、真。及格：施工组织设计文稿内容根本完整，无原那么性错误，条理较清晰；施工平面布置图根本符合制图标准要求，图面还算整洁；在老师的提示下辩论根本正确，学习态度一般。不及格：以下情况之一均属不及格：没有完成课程设计任务；施工组织设计文稿错误较多；图纸不符合制图标准要求：不能正确答复老师提出的问题；学习态度差，有抄袭现象。表II部主体结构工程量程目工项时间定额一层二层三层四层五层六层共计备注数量工日数量工日数量工日数量工日数量工日数量工日数量工日现浇柱支模板扎钢筋浇混凝土0.083工日/m22.38工日”1.47工日/m3214.2m23.4T28m3214.2m23.4T28m320Im22.94T
13、24.5m320Im22.94T24.5m320Im22.94T24.5i11现浇梁板支模板扎钢筋浇混凝土O.O7XHm23.00工日“0.78工日n298m23.6T34.1m3298m23.6T34.1m3292m23.5T33.4Im3292m23.5T33.41n305.5m23.7T34.9m，现浇楼梯支模板扎钢筋浇混凝土0.146工日An?5.56工日”2.212工日/m329.5m20.38T5.6m329.5m20.38T5.6m329.5m20.38T5.6m329.5m2O.38T5.6ms安装梁60根/台班注：1、塔吊定额；2、配安装工人15人：3、重量：2.24T100
14、根五层共计安装楼板110次/台班注：1、塔吊定额；2、假设用井架定额80次/台班：3、重量400kg块755块五层共计整浇层砌砖墙砌预制块1.377工日11P0.8IHZm30.91工日n144.9m3274.29m3151.95m3五层共计五层共计五层共计表2Il部主体结构工程量工程项目时间定额一层二层三层四层五层六层共计备注数量工日数量工日数量工日数量工日数量工日数量工日数量工日现浇柱支模板扎钢筋浇混凝土0.083工日/H?2.38工日“1.47工日?535.5m210.7T89.3m3499m27.77T64.8m3343.30?5.35T44.6m3343.3m25.35T44.6m3343.3m25.35T44.6m3374.5m25.8T48.6m3现浇梁板支模板扎钢筋浇混凝土().O7lHm23.00工日/T0.78工日/m?819m29.9T93.2m3539.2m26.5T61.7
