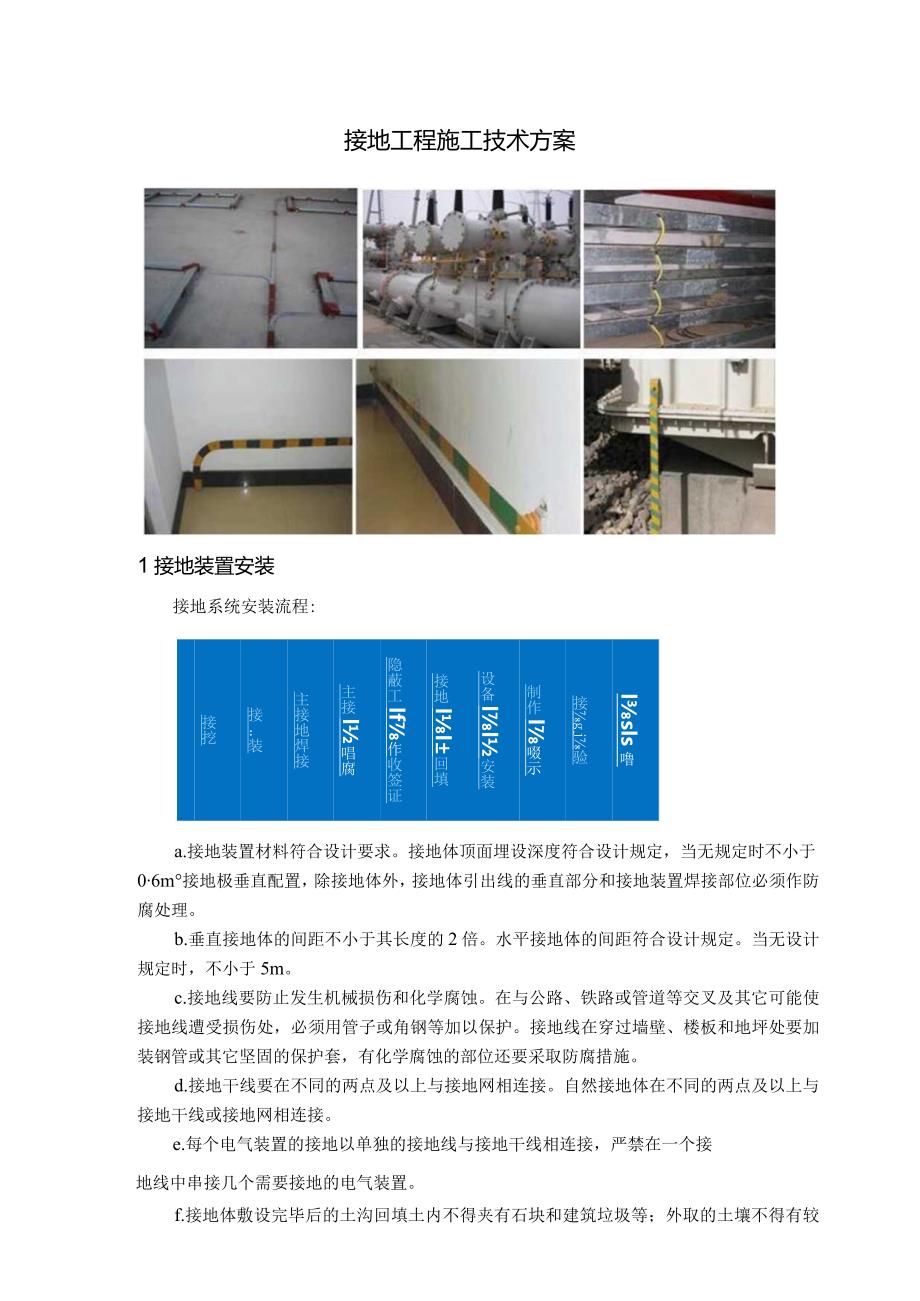

1、接地工程施工技术方案1接地装置安装接地系统安装流程:lsls噜接gj验制作l啜示设备ll安装接地ll回填隐蔽工lf作收签证主接l唱腐主接地焊接接：装接挖施工准着a.接地装置材料符合设计要求。接地体顶面埋设深度符合设计规定，当无规定时不小于06m接地极垂直配置，除接地体外，接地体引出线的垂直部分和接地装置焊接部位必须作防腐处理。b.垂直接地体的间距不小于其长度的2倍。水平接地体的间距符合设计规定。当无设计规定时，不小于5m。c.接地线要防止发生机械损伤和化学腐蚀。在与公路、铁路或管道等交叉及其它可能使接地线遭受损伤处，必须用管子或角钢等加以保护。接地线在穿过墙壁、楼板和地坪处要加装钢管或其它坚固

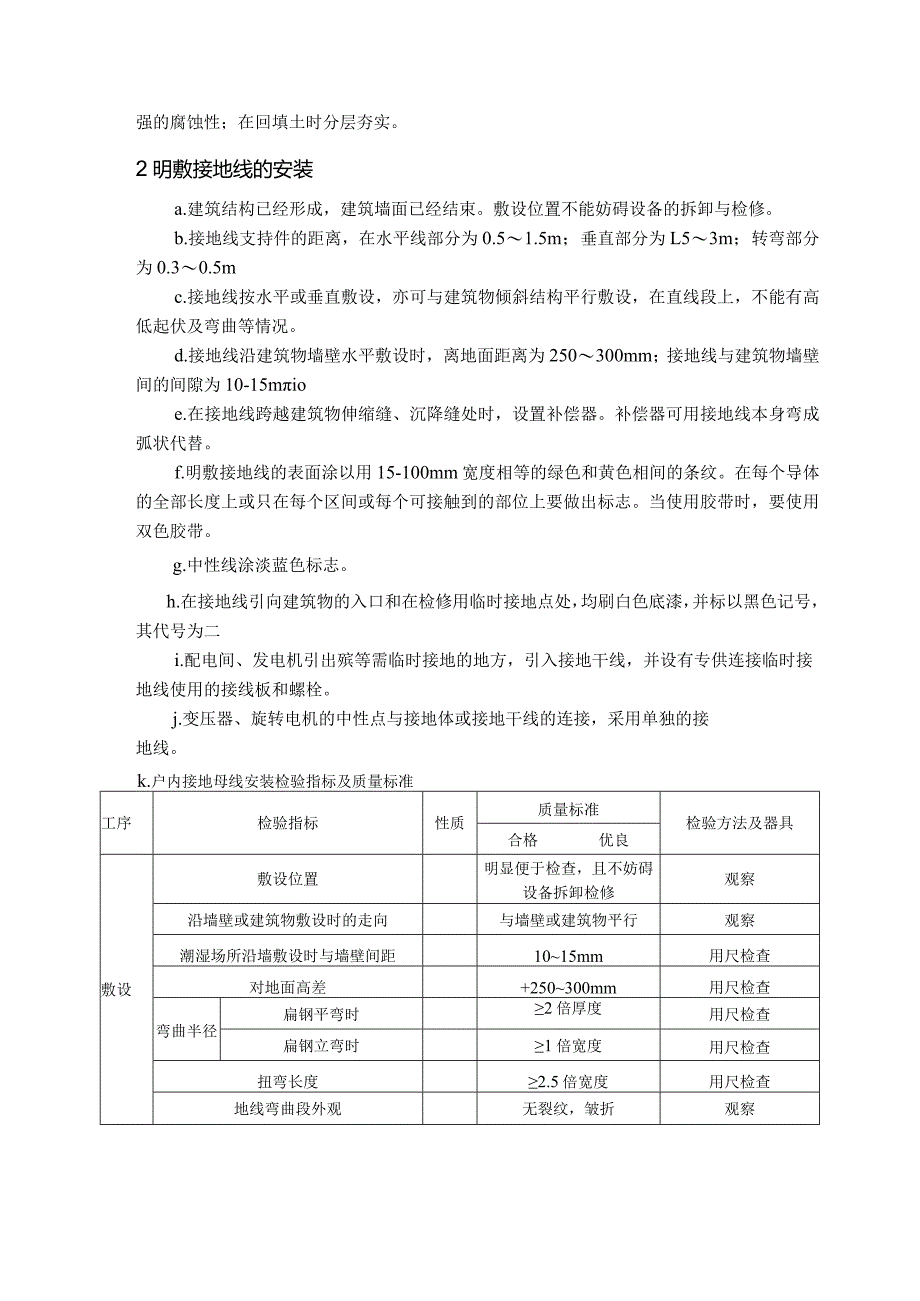

2、的保护套，有化学腐蚀的部位还要采取防腐措施。d.接地干线要在不同的两点及以上与接地网相连接。自然接地体在不同的两点及以上与接地干线或接地网相连接。e.每个电气装置的接地以单独的接地线与接地干线相连接，严禁在一个接地线中串接几个需要接地的电气装置。f.接地体敷设完毕后的土沟回填土内不得夹有石块和建筑垃圾等；外取的土壤不得有较强的腐蚀性；在回填土时分层夯实。2明敷接地线的安装a.建筑结构已经形成，建筑墙面已经结束。敷设位置不能妨碍设备的拆卸与检修。b.接地线支持件的距离，在水平线部分为0.51.5m；垂直部分为L53m；转弯部分为0.30.5mc.接地线按水平或垂直敷设，亦可与建筑物倾斜结构平行敷
3、设，在直线段上，不能有高低起伏及弯曲等情况。d.接地线沿建筑物墙壁水平敷设时，离地面距离为250300mm；接地线与建筑物墙壁间的间隙为10-15mioe.在接地线跨越建筑物伸缩缝、沉降缝处时，设置补偿器。补偿器可用接地线本身弯成弧状代替。f.明敷接地线的表面涂以用15-100mm宽度相等的绿色和黄色相间的条纹。在每个导体的全部长度上或只在每个区间或每个可接触到的部位上要做出标志。当使用胶带时，要使用双色胶带。g.中性线涂淡蓝色标志。h.在接地线引向建筑物的入口和在检修用临时接地点处，均刷白色底漆，并标以黑色记号，其代号为二i.配电间、发电机引出殡等需临时接地的地方，引入接地干线，并设有专供连
4、接临时接地线使用的接线板和螺栓。j.变压器、旋转电机的中性点与接地体或接地干线的连接，采用单独的接地线。k.户内接地母线安装检验指标及质量标准工序检验指标性质质量标准检验方法及器具合格优良敷设敷设位置明显便于检查，且不妨碍设备拆卸检修观察沿墙壁或建筑物敷设时的走向与墙壁或建筑物平行观察潮湿场所沿墙敷设时与墙壁间距1015mm用尺检查对地面高差+250300mm用尺检查弯曲半径扁钢平弯时2倍厚度用尺检查扁钢立弯时1倍宽度用尺检查扭弯长度2.5倍宽度用尺检查地线弯曲段外观无裂纹，皱折观察地线安装平面方向不直度5mm拉线检查地线安装侧面方向不直度5mm拉线检查水平敷设时全长标高差5mm拉线检查垂直敷
5、设时全长垂直偏差5mm用线锤检查通过建筑物伸缩缝时地线敷设有伸缩补偿装置观察地线穿过墙壁等处保护措施齐全、可靠观察与地网的连接点数主要2点观察供临时接地用的接线板和螺栓配置完整观察固定支持件的固定牢固扳动检查水平支持件间距离11.5m用尺检查垂直支持件间距离1.52m用尺检查转弯部分支持件间距离0.5m用尺检查同一线段上支持件的分布均匀一致目测地线与支持件的固定牢固扳动检查连接连接方式搭接焊接观察扁钢搭接长度2倍宽度用尺检查焊接面数3面观察焊接质量符合验标“焊接”篇规定油漆锈迹清理主要无浮锈观察漆面检查均匀、无皱折观察明敷接地线的油漆颜色符合规范规定观察3接地体（线）的连接a.接地体（线）的连

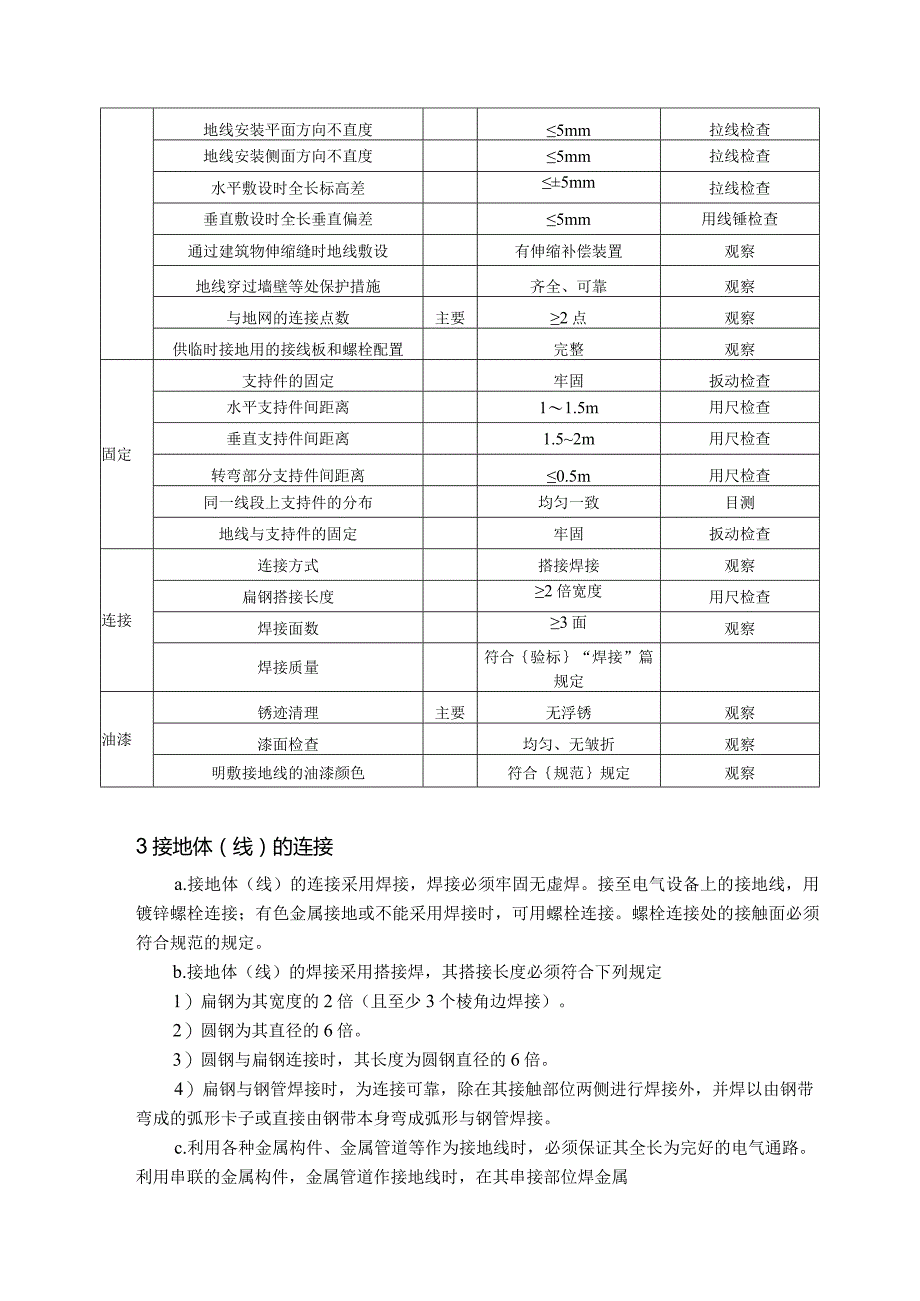

6、接采用焊接，焊接必须牢固无虚焊。接至电气设备上的接地线，用镀锌螺栓连接；有色金属接地或不能采用焊接时，可用螺栓连接。螺栓连接处的接触面必须符合规范的规定。b.接地体（线）的焊接采用搭接焊，其搭接长度必须符合下列规定1）扁钢为其宽度的2倍（且至少3个棱角边焊接）。2）圆钢为其直径的6倍。3）圆钢与扁钢连接时，其长度为圆钢直径的6倍。4）扁钢与钢管焊接时，为连接可靠，除在其接触部位两侧进行焊接外，并焊以由钢带弯成的弧形卡子或直接由钢带本身弯成弧形与钢管焊接。c.利用各种金属构件、金属管道等作为接地线时，必须保证其全长为完好的电气通路。利用串联的金属构件，金属管道作接地线时，在其串接部位焊金属跨接地
7、线。d.屋外接地装置安装检验项目及质量标准工序检验项目性质质量标准质量验收结果原材料检查接地材料材质、规格主控符合设计文件要求，有合格证明文件降阻材料材质、规格符合设计文件要求，有合格证明文件垂直接地极敷设接地极顶面埋设深度主控符合设计文件要求，设计无要求时应不小于0.8m接地极间距离不小于2倍接地极长度水平接地极敷设接地极顶面埋设深度（包括通过道路时的埋深）主控符合设计文件要求，设计无要求时应不小于0.8m水平接地极的间距符合设计文件要求设计无要求时应不小于5m接地极与建筑物的距离符合设计文件要求均压带敷设间距符合设计文件要求接地网的外缘各角应成圆弧形且闭合，圆弧的半径不小于1/2临近均压带
8、间距接地线保护措施通过道路、铁路、管道等交叉处及可能使接地线损伤处用角钢覆盖或穿钢管：穿过已有建（构）筑物处有钢管或其他坚固的保护管断线卡的位置，数量及保护措施符合设计文件要求引向建筑物入口处的接地点标识白底黑色的“接地符合”位于接地点正上方，便于识别接地装置连接焊接搭接长度扁钢与扁钢（槽钢）主控不小于2倍宽度，且焊接面不小于3面圆钢与圆钢或圆钢与扁钢（槽钢）主控双面焊接时不小于6倍圆钢直径单面焊接时不小于12倍圆钢直径扁钢与钢管（角钢）主控直接焊接，或在接触部位两侧焊接，并焊接加固卡子焊接部位检查焊缝外观质量符合要求，无焊渣，表面防腐合格；放热焊接头无气孔接地装置螺栓连接部位的检查连接规范、
9、防松可靠压接端子连接部位的检查紧密、电气连接可靠连接与其他接地装置间连接点数符合设计文件要求，且不小于2点降阻和防腐施工降阻施工符合设计或产品技术文件要求接地极的防腐材料和质量符合设计文件要求回填土回填土质量符合设计文件要求，无腐蚀性、无石块、建筑垃圾分层夯实符合设计文件要求4避雷针（线、带、网）的接地a.避雷针（带）与引下线之间的连接采用焊接。b.避雷针（带）的引下线及接地装置使用的紧固件均使用镀锌制品。采用没有镀锌的地脚螺栓时，必须采取防腐措施。c.建筑物上的防雷设施采用多根引下线时，在各引下线距地面的L5L8m处设置断接卡，断接卡要加保护措施。d.装有避雷针的金属筒体，当其厚度不小于4m
10、m时，可作避雷针的引下线。筒体底部有两处与接地体对称连接。e.独立避雷针及其接地装置与道路或建筑物的出入口距离大于3m0当小于3m时，可采取均压措施或铺设卵石或沥青地面。f.独立避雷针（线）设置独立的集中接地装置。g.独立避雷针的接地装置与接地网的地中距离不小于3m。h.建筑物上的避雷针或防雷金属网和建筑物顶部的其它金属物体连接成一个整体。i.装有避雷针和避雷线的构架上的照明灯电源线，必须是直埋于土壤中的带金属护层的电缆或穿入金属管的导线，电缆的金属护层或金属管必须接地。埋入土壤中的长度必须大于IOm以上，方可与配电装置的接地网相连或与电源线、低压配电装置相连接。j.避雷针引下线，线档内不得有
11、接头。k.避雷针（网、带）及其接地装置，采取自下而上的施工程序。首先安装集中接地装置，后安装引下线，最后安装接闪器。1.避雷针、避雷带、避雷线、避雷网接地装置安装检验项目及质量标准工序检验项目性质质量标准质量验收结果集中接地装置敷设材料材质、规格主控符合设计文件要求，有合格证明或复检结论合格接地极顶面埋设深度主控符合设计文件要求，设计无要求时应不小于0.8m接地极间距离不小于2倍接地极长度与接地网连接可靠引下线安装引下线与接地网的连接牢固引下线固定牢固断接卡设置与连接符合设计文件要求其他接地装置安装用作避雷针接地引线的金属筒体与接地极的连接两点对称，可靠独立避雷针及其接地装置与道路或建筑物的出
12、入口距离主控3m;当小于3m时，应采取均压措施或铺设卵石或沥青地面独立避雷针和避雷线独立的集中接地装置与接地网的地中距离3m：不能满足时，应符合设计文件要求避雷针或防雷金属网与建筑物顶部的其他金属物体连接可靠且连成一体厂、站内避雷线检查档内不应有接头5电气设备的接地a.电气装置的金属部分，均接地或接零1）电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。2）电气设备的传动装置。3）屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。4）配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。5）交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护
13、层，可触及的电缆金属保护管和穿线的钢管。6）电缆桥架、支架、和井架。7）电除尘器的构架。8）封闭母线的外壳及其它裸露的金属部分。9）电热设备的金属外壳。10）控制电缆的金属护层。b.交流电气设备的接地可以利用下列自然接地体1）埋设在地下的金属管道，但不包括有可燃或有爆炸物质的管道。2）与大地有可靠连接的建筑物的金属结构。3）水工构筑物及其类似的构筑物的金属管、桩。c.交流电气设备的接地线可利用下列接地体接地1）建筑物的金属结构（梁、柱等）及设计规定的混凝土结构内部的钢筋。2）生产用的起重机的轨道，配电装置的外壳、走廊、平台、电梯竖井、起重机与升降机的构架、运输皮带的钢梁、电除尘器的构架、配线的钢管等金属结构。d.接地线敷设的要求D不得利用蛇皮管、管道保温层的金属外皮或金属网以及电缆金属护层作接地线。2）接地装置采用的钢材必需符合设计要求及有关规程、规范规定。3）电动机、盘柜及其它设备接地线的安装形式在施工中采取统一标准、做到工艺美观一致。e.设备接地线的安装检验项目及质量标准工序检验指标性质质量标准检验方法及器具合格优良设备接地线的规格圆钢直径屋内5mm用尺检查屋外6mm地下埋设8mm扁钢截面屋内24m2屋外48nm2地下埋设
