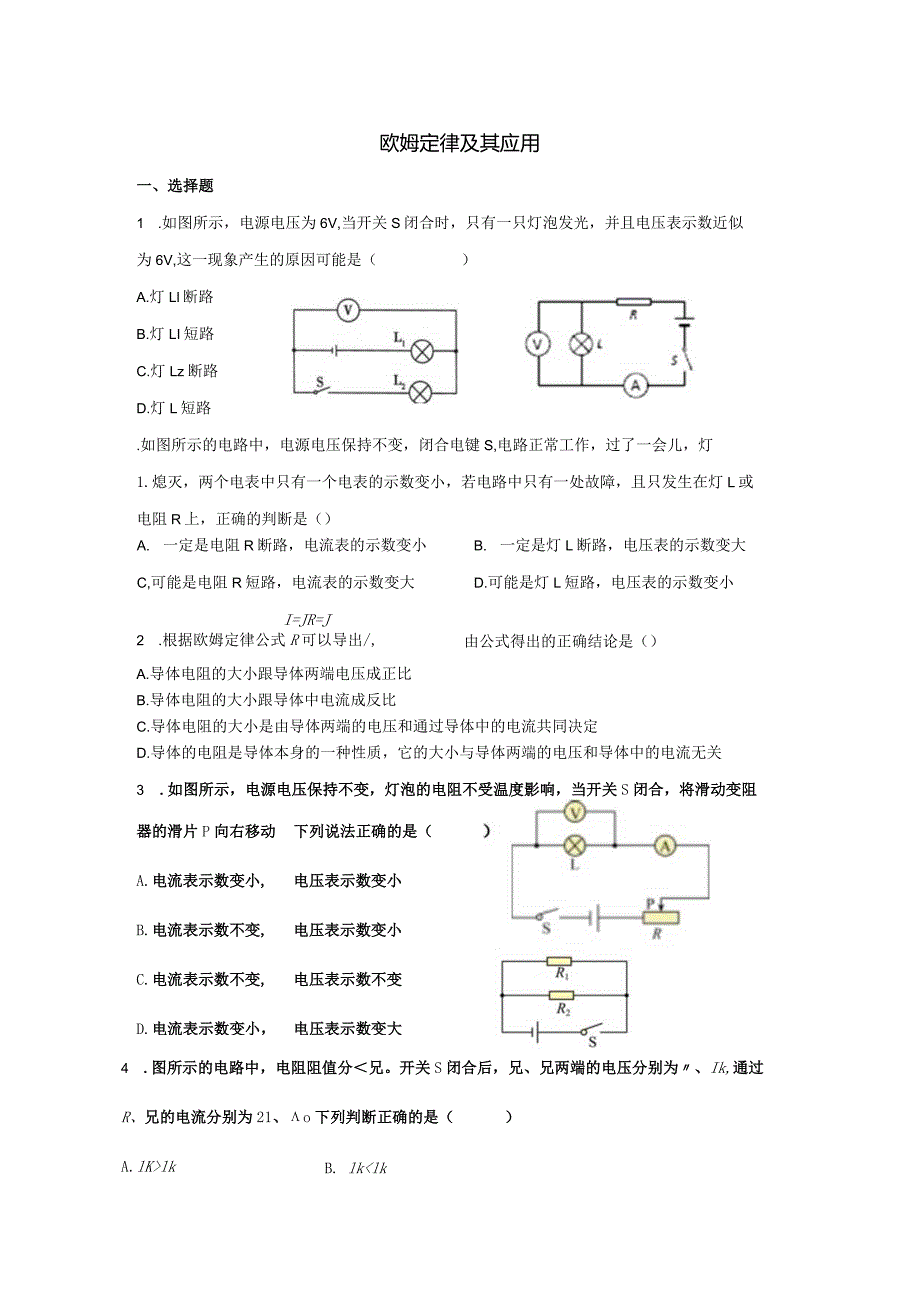

1、欧姆定律及其应用一、选择题1 .如图所示，电源电压为6V,当开关S闭合时，只有一只灯泡发光，并且电压表示数近似为6V,这一现象产生的原因可能是（）A.灯Ll断路B.灯LI短路C.灯Lz断路D.灯L短路.如图所示的电路中，电源电压保持不变，闭合电键S,电路正常工作，过了一会儿，灯1.熄灭，两个电表中只有一个电表的示数变小，若电路中只有一处故障，且只发生在灯L或电阻R上，正确的判断是（）A. 一定是电阻R断路，电流表的示数变小C,可能是电阻R短路，电流表的示数变大B. 一定是灯L断路，电压表的示数变大D.可能是灯L短路，电压表的示数变小I=JR=J由公式得出的正确结论是（）2 .根据欧姆定律公式R
2、可以导出/,A.导体电阻的大小跟导体两端电压成正比B.导体电阻的大小跟导体中电流成反比C.导体电阻的大小是由导体两端的电压和通过导体中的电流共同决定D.导体的电阻是导体本身的一种性质，它的大小与导体两端的电压和导体中的电流无关3 .如图所示，电源电压保持不变，灯泡的电阻不受温度影响，当开关S闭合，将滑动变阻器的滑片P向右移动A.电流表示数变小,B.电流表示数不变,C.电流表示数不变,D.电流表示数变小，下列说法正确的是（电压表示数变小电压表示数变小电压表示数不变电压表示数变大4 .图所示的电路中，电阻阻值分兄。开关S闭合后，兄、兄两端的电压分别为、Ik,通过R、兄的电流分别为21、o下列判断正

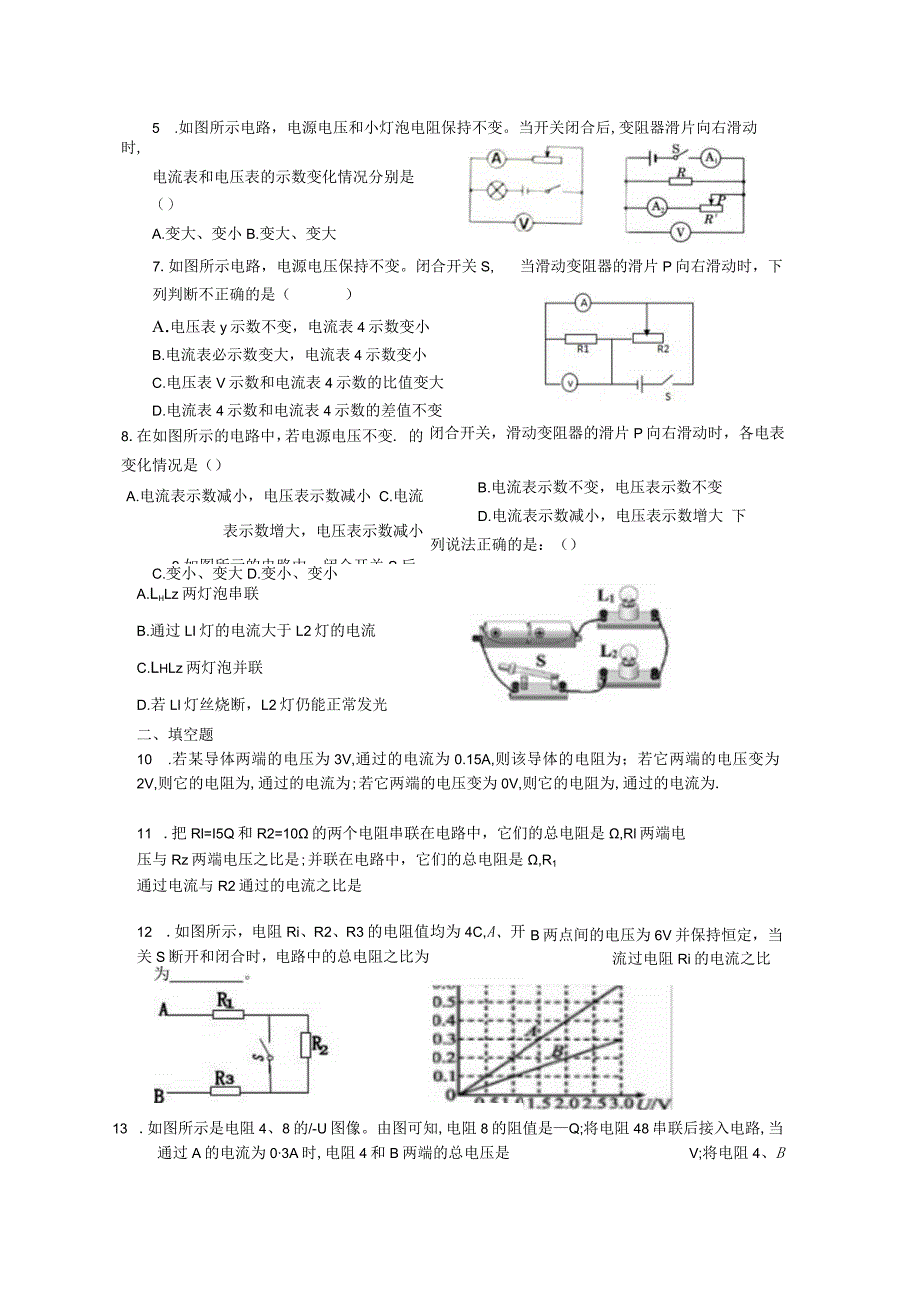

3、确的是（）B. lklk5 .如图所示电路，电源电压和小灯泡电阻保持不变。当开关闭合后,变阻器滑片向右滑动时,电流表和电压表的示数变化情况分别是（）A.变大、变小B.变大、变大7.如图所示电路，电源电压保持不变。闭合开关S,当滑动变阻器的滑片P向右滑动时，下列判断不正确的是（）a.电压表y示数不变，电流表4示数变小B.电流表必示数变大，电流表4示数变小C.电压表V示数和电流表4示数的比值变大D.电流表4示数和电流表4示数的差值不变8.在如图所示的电路中，若电源电压不变. 的变化情况是（）A.电流表示数减小，电压表示数减小 C.电流表示数增大，电压表示数减小9.如图所示的电路中，闭合开关S后,闭
4、合开关，滑动变阻器的滑片P向右滑动时，各电表B.电流表示数不变，电压表示数不变D.电流表示数减小，电压表示数增大 下列说法正确的是：（）C.变小、变大D.变小、变小A.LhLz两灯泡串联B.通过LI灯的电流大于L2灯的电流C.LhLz两灯泡并联D.若Ll灯丝烧断，L2灯仍能正常发光二、填空题10 .若某导体两端的电压为3V,通过的电流为0.15A,则该导体的电阻为；若它两端的电压变为2V,则它的电阻为,通过的电流为;若它两端的电压变为0V,则它的电阻为,通过的电流为.11 .把Rl=I5Q和R2=10的两个电阻串联在电路中，它们的总电阻是,Rl两端电压与Rz两端电压之比是;并联在电路中，它们的

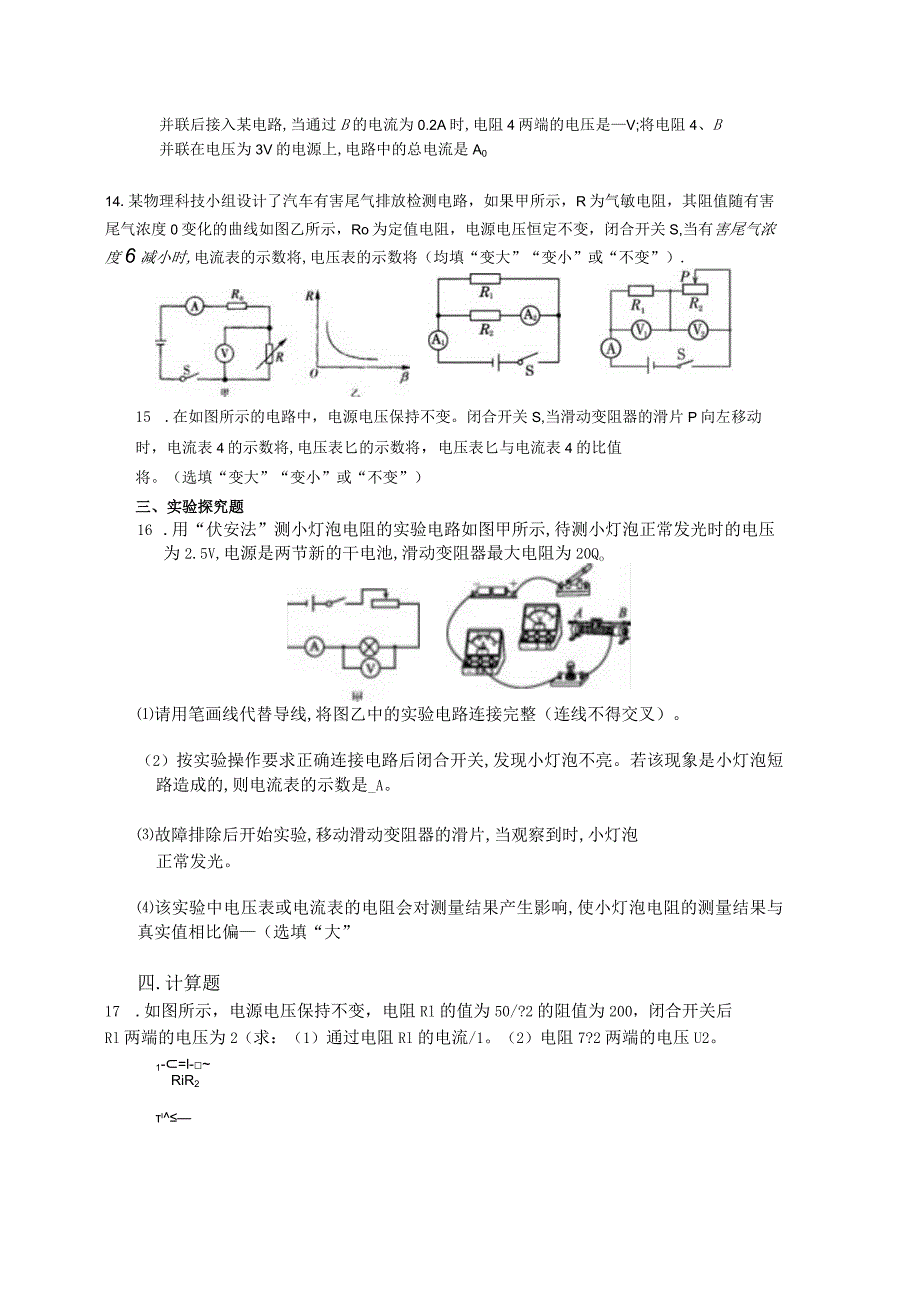

5、总电阻是,R1通过电流与R2通过的电流之比是B两点间的电压为6V并保持恒定，当流过电阻Ri的电流之比12 .如图所示，电阻Ri、R2、R3的电阻值均为4C,A、开关S断开和闭合时，电路中的总电阻之比为13 .如图所示是电阻4、8的/-U图像。由图可知,电阻8的阻值是Q;将电阻48串联后接入电路,当通过A的电流为03A时,电阻4和B两端的总电压是V;将电阻4、B并联后接入某电路,当通过B的电流为0.2A时,电阻4两端的电压是V;将电阻4、B并联在电压为3V的电源上,电路中的总电流是A014.某物理科技小组设计了汽车有害尾气排放检测电路，如果甲所示，R为气敏电阻，其阻值随有害尾气浓度0变化的曲线如
6、图乙所示，Ro为定值电阻，电源电压恒定不变，闭合开关S,当有害尾气浓度6减小时,电流表的示数将,电压表的示数将（均填“变大”“变小”或“不变”）.15 .在如图所示的电路中，电源电压保持不变。闭合开关S,当滑动变阻器的滑片P向左移动时，电流表4的示数将,电压表匕的示数将，电压表匕与电流表4的比值将。（选填“变大”“变小”或“不变”）三、实验探究题16 .用“伏安法”测小灯泡电阻的实验电路如图甲所示,待测小灯泡正常发光时的电压为2.5V,电源是两节新的干电池,滑动变阻器最大电阻为20Qo请用笔画线代替导线,将图乙中的实验电路连接完整（连线不得交叉）。（2）按实验操作要求正确连接电路后闭合开关,发
7、现小灯泡不亮。若该现象是小灯泡短路造成的,则电流表的示数是_A。故障排除后开始实验,移动滑动变阻器的滑片,当观察到时,小灯泡正常发光。该实验中电压表或电流表的电阻会对测量结果产生影响,使小灯泡电阻的测量结果与真实值相比偏（选填“大”四.计算题17 .如图所示，电源电压保持不变，电阻Rl的值为50/?2的阻值为200，闭合开关后Rl两端的电压为2（求：（1）通过电阻Rl的电流/1。（2）电阻7?2两端的电压U2。1-=l-RiR218 .如图所示电路中，Rl=Io必当开关S闭合时，电流表示数为0.24电压表示数为4H。求：（1）电源电压；（2）R2的阻值。_,19 .如图所示的电路，R1=30。，R2=20/2,开关S闭合后，电流表4的示数为0.44。求：（1）电源的电压。（2）通过7?2的电流。（3）干路中的电流。R20 .如图所示电路中，电源电压恒为15人电阻匕为10。，同时闭合开关工、S2时,电流表的示数为2.54求：（1）通过电阻Rl的电流（2）电阻/?2的阻值。
